Beijer-Fimel工业人机界面触控操作终端

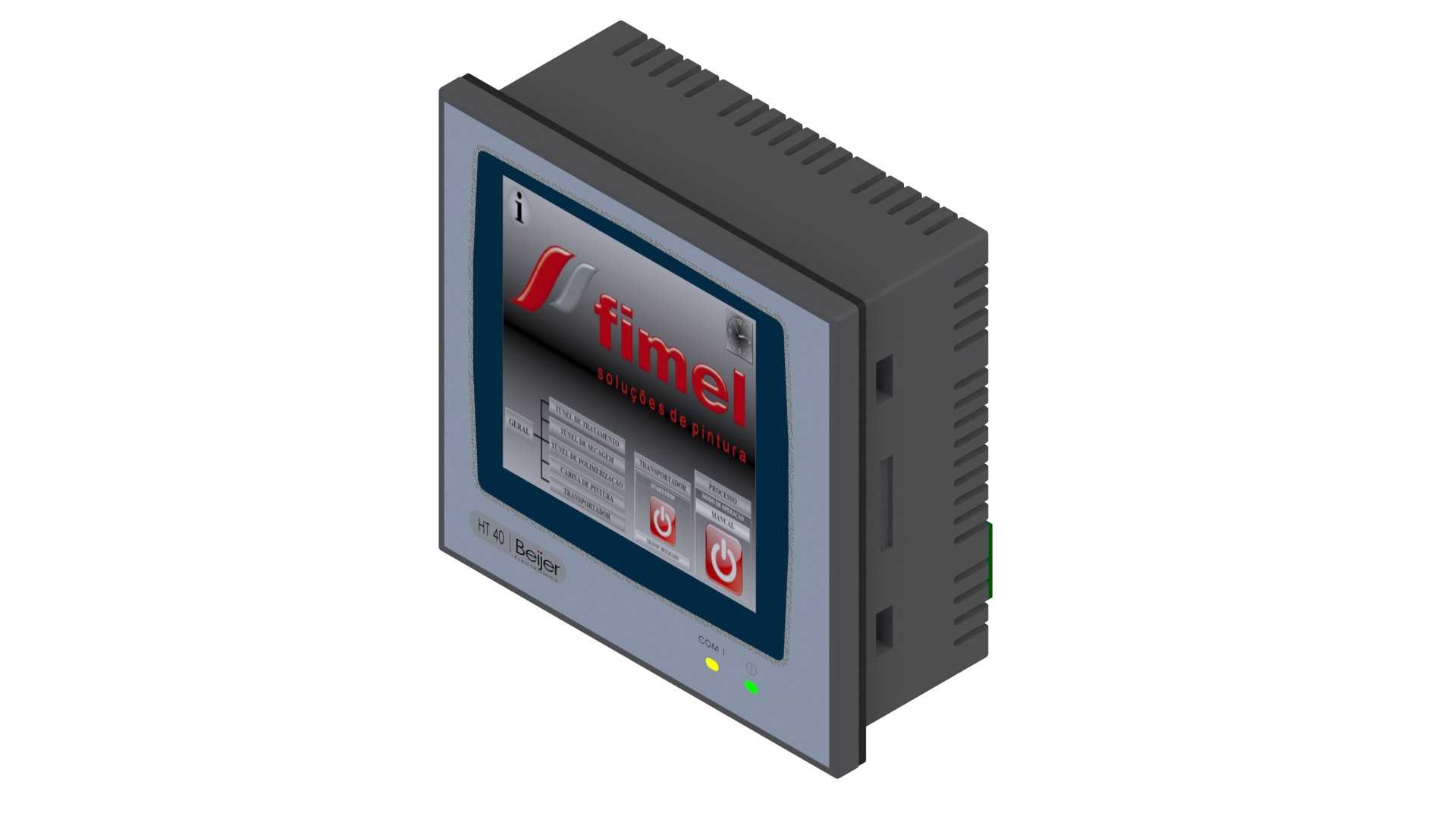

　　这套三维结构完整还原了Beijer-Fimel品牌HT40系列工业人机界面的整机形态，面向产线电控柜集成、小型专机操作站、分布式设备本地监控这类典型场景做结构表达。做这类HMI建模时，最先要卡住的是面板开孔边界：前面板为带安装法兰边的矩形注塑面框，嵌入柜体后法兰边压接在柜门板外侧，后方壳体整体穿入开孔，四周预留卡扣或安装螺柱的压紧行程，建模时不能只按外轮廓拉伸，必须把前框比后壳宽出的压边台阶做出来，否则现场开孔要么塞不进去，要么压边盖不住切割缝隙。

　　从实际用途看，这类小型HMI是设备和操作工之间的直接交互节点：屏体正面预留触控显示区域，对应现场用来切换设备运行画面、设定工艺参数、查看报警代码、确认启停联锁状态，不需要额外外接按钮盒就能完成单机的常规操作。模型里正面屏区下方做了两颗状态指示灯，分别对应电源上电和运行/通讯状态，调试阶段电工不用打开柜体，站在柜门前就能判断控制器是否正常供电、和下位PLC的通讯链路是否接通，这也是工业操作终端和普通民用显示屏的核心区别——所有外露元素都服务于现场快速排障。

　　壳体后部的散热结构是建模时容易忽略的细节：图中后壳顶面和侧面排布了连续的横向散热格栅，内部主板、电源模块工作时产生的热量通过这些格栅自然对流散出，格栅的开槽方向顺着柜内空气上升的流向，避免积灰同时保证散热面积；侧面还预留了通讯接口、电源端子的安装凹位，对应实际接线时RS485、以太网或者直流供电插头从侧后方接入，不会和柜内的线槽、导轨发生干涉。做结构校核时要注意后壳的深度尺寸，柜体内门板后方要留够对应纵深，不能让HMI尾部顶到柜内安装的PLC、断路器或者走线槽，很多新手集成时只算开孔长宽、忘了纵深，最后装完门关不上就是这个问题。

　　设计思路上，这款终端走的是紧凑型嵌入式路线：前面板做了窄边处理，屏占比在同尺寸小HMI里偏高，正面没有多余的外露实体按键，所有操作都通过触控屏完成，面框边缘做了轻微倒角，既避免安装时割手，也让面板和柜门贴合后缝隙均匀；后壳采用黑色阻燃塑壳，前面框为浅灰配色，装在工业设备柜门上视觉层次清晰，状态灯在浅灰底色上也更容易识别。安装方式属于标准的面板嵌装，依靠前法兰边定位，后方配套卡扣从柜体内侧拉紧，不需要额外打螺丝固定面板正面，防护等级可以达到面板侧IP65，车间里的粉尘、飞溅的切削液不会顺着缝隙进入柜内。

　　建模过程中对装配间隙的处理也贴合实际生产：前框和后壳的拼缝留了均匀的装配公差，散热格栅的壁厚保持一致，避免注塑生产时出现缩痕；屏体的显示区域做了下沉台阶，对应实际产品里触控玻璃和面框之间的密封胶条安装位，这个台阶如果漏做，密封结构就没有放置空间，前面板的防护等级根本达不到设计要求。底部的两个指示灯开孔位置避开了屏体驱动板的排布区域，灯珠直接焊在主板边缘，不需要额外导光柱，简化了装配流程。

　　现场选型时这类小尺寸HMI大多用在紧凑型包装机、小型输送线、单体温控设备、水泵控制柜上，不需要大尺寸屏的复杂显示功能，4寸左右的显示面积足够展示几行参数和几个触控按钮，占用柜门面积小，成本也更低。三维模型把整机的长宽高、前法兰压边宽度、后壳插入深度、散热槽位置、接口凹位全部还原，结构工程师做柜内布局时可以直接把模型导入装配，提前核对开孔尺寸、后方预留空间、接线弯折半径，不用等实物到货再反复测量，能大幅减少电控柜设计阶段的干涉返工。
