六孔杯架立式置物支座结构设计

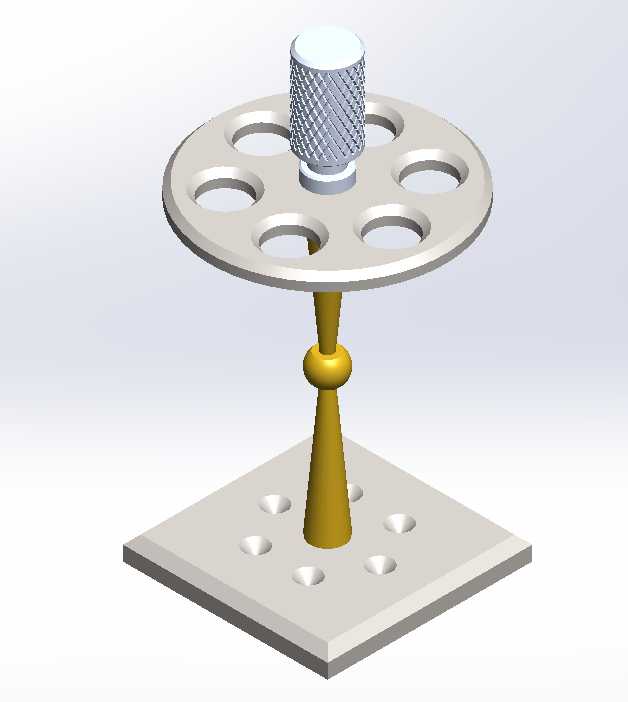

　　该结构件面向桌面工位、小型检测台以及实验操作台的杯具收纳场景，整体采用分层支撑布局，将承载盘、中心立柱与底部安装座拆分为三个功能明确的装配单元，既满足日常放置圆柱形容器的使用需求，也兼顾了小批量机加工场景下的工艺可实现性。

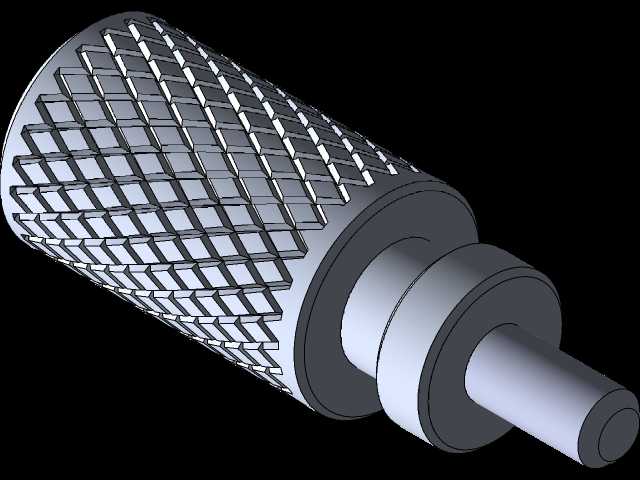

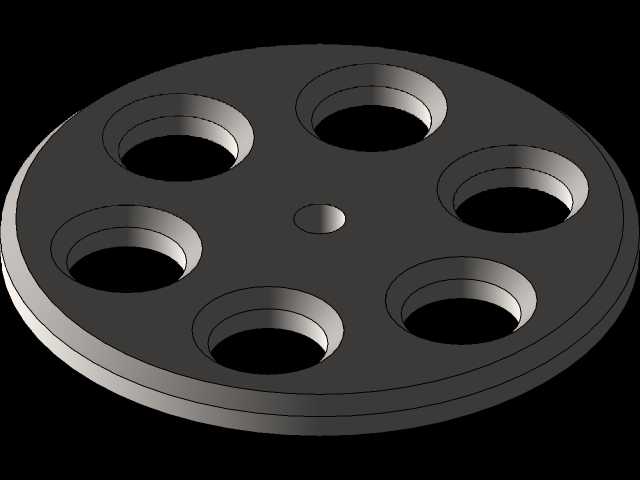

　　上部承载圆盘为主要工作部件，盘体沿圆周方向均匀开设六个贯通圆孔，孔位排布避开中心立柱安装区域，相邻孔位之间保留足够的实体壁厚，放置杯体时各容器互不干涉，取放动作空间充足。圆盘外缘做圆角过渡，避免锐边磕碰，盘面厚度经过受力校核，在单侧放置满杯工况下不会出现明显挠曲。圆盘中心设置凸台安装位，用于固定顶部带滚花纹理的旋钮件，该旋钮外表面加工网纹滚花，手动旋拧时摩擦力充足，既可以作为承载盘的锁紧构件，也可在需要调整盘体高度或拆卸清洁时作为操作手柄使用。

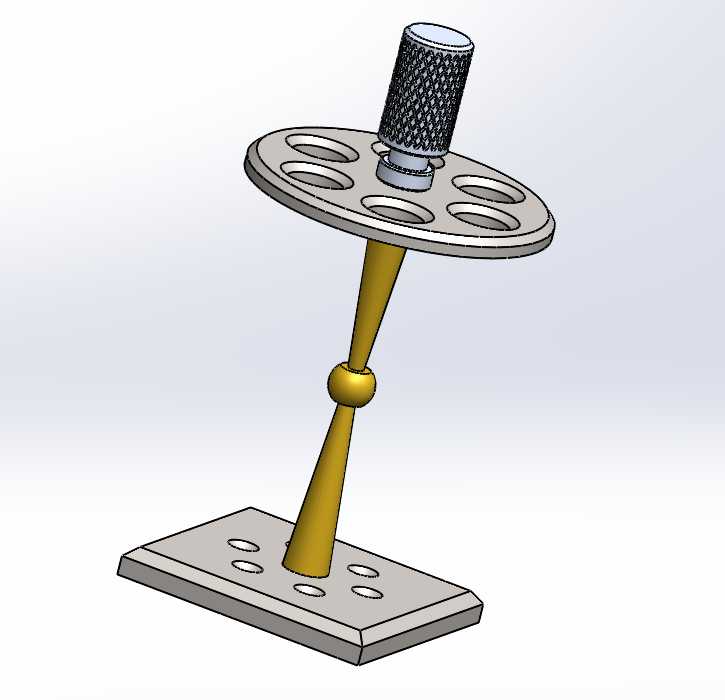

　　中部支撑立柱采用变截面回转造型，上下两段为锥形过渡柱身，中间设置环形凸缘，这种造型并非单纯的外观处理：锥形柱身可在保证支撑刚度的前提下减少材料占用，环形凸缘一方面作为车削加工时的工艺台阶，方便装夹定位，另一方面也可作为轴向限位面，控制承载盘的安装高度。立柱上下两端分别设置配合轴颈，上端与承载盘中心孔配合，下端插入底座中心定位孔，配合段预留合理的装配间隙，既保证组装后同轴度，也便于拆解维护。

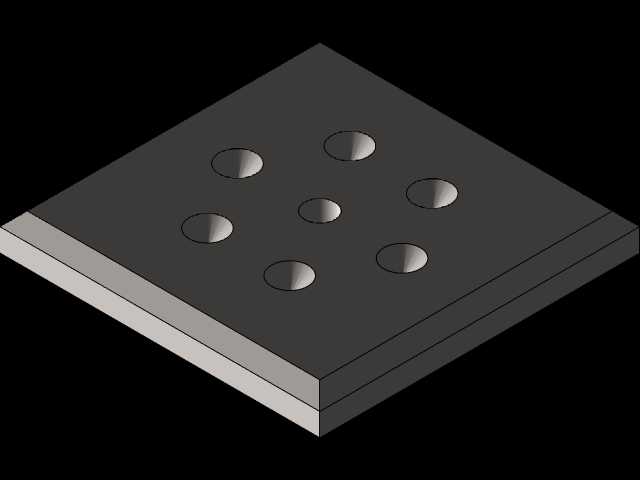

　　底部安装座为正方形平板结构，是整个支架的安装基准。座体中心开设立柱安装孔，孔周区域做局部加厚处理，分散立柱传递的竖向载荷；座板表面围绕中心均布八个沉孔，沉孔位置对应标准紧固件安装尺寸，可通过螺栓将整个支架固定在工作台面、机架面板或者木质台面上，安装后支座不会因取放杯体的侧向力发生滑移。正方形底座的四个角部做倒角处理，消除装配时的干涉风险，底座底面可根据使用场景选配橡胶脚垫，在无需螺栓固定的桌面场景下起到防滑减震作用。

　　从加工实现角度看，该作品完整覆盖车削与铣削两类常规工艺路径：立柱、顶部旋钮以及各回转配合面全部通过车床完成加工，棒料下料后依次完成粗车外圆、精车锥面、车削环形凸缘、切断保证总长，最后在滚花工序加工旋钮外圆的网纹纹理；承载圆盘与方形底座则通过铣削加工完成，圆盘坯料铣削外圆后，采用钻孔扩孔或者圆周铣削的方式加工六个杯位孔，方形底座在加工中心上一次装夹完成中心孔、八个沉孔以及轮廓倒角的加工，所有孔位位置度可控制在常规工装允许的公差范围内。

　　实际选型应用时，需先确认安装台面的可用边界：方形底座的外接尺寸决定了支架所需的最小安装平面，安装前需核对台面预留的螺栓孔位是否与底座沉孔分布匹配，若台面无预制孔，也可采用夹持方式将底座固定在工作台边缘。承载盘的六个孔径对应常规口径的水杯、试剂瓶或者小型工具套筒，若需放置更大直径的容器，可在该结构基础上等比例放大盘体孔径，同时对应增加盘体厚度与立柱直径，避免支撑刚度不足。

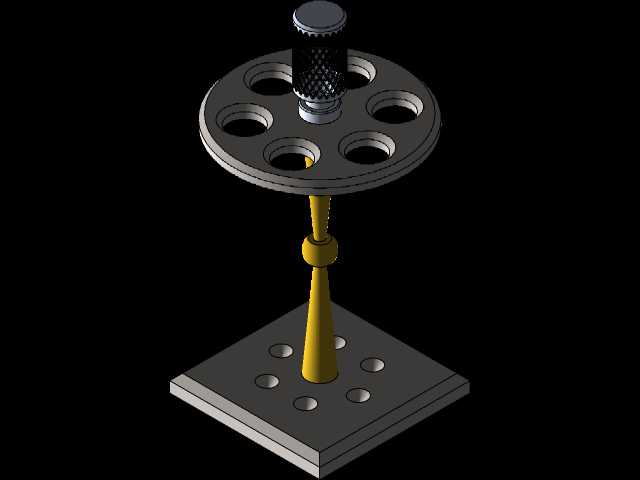

　　装配过程中先将立柱下端压入底座中心孔，可采用过盈配合或者紧定螺钉侧向锁紧的方式固定，随后将承载盘从立柱上端套入，抵靠到立柱的限位台阶面，最后将顶部滚花旋钮旋入立柱上端的螺纹段，压紧承载盘即可完成组装。整体结构无复杂异形曲面，所有特征均符合常规机加工的工艺要求，既可以作为五金置物支架投入实际使用，也可作为车铣复合加工的典型实训案例，帮助工艺人员梳理回转件与板类件组合装配的设计逻辑。
