双筒铰接式重载安装支座精密结构

　　在车间自动化产线的重载工位旁，这类双筒铰接支座往往承担着衔接固定机架与活动执行部件的核心作用，不少往复摆动的工装摆臂、翻转工位的承载架、输送线侧部的导向摆杆，都需要靠这类带同轴铰接孔的支座来完成转动副的搭建。从实际装机的场景来看，它既可以作为独立的铰接支撑座固定在设备台架的安装面上，也可以成对布置在摆轴的两端，为长跨度的摆动轴提供两端同轴支撑，避免悬臂轴受载后出现挠曲变形。

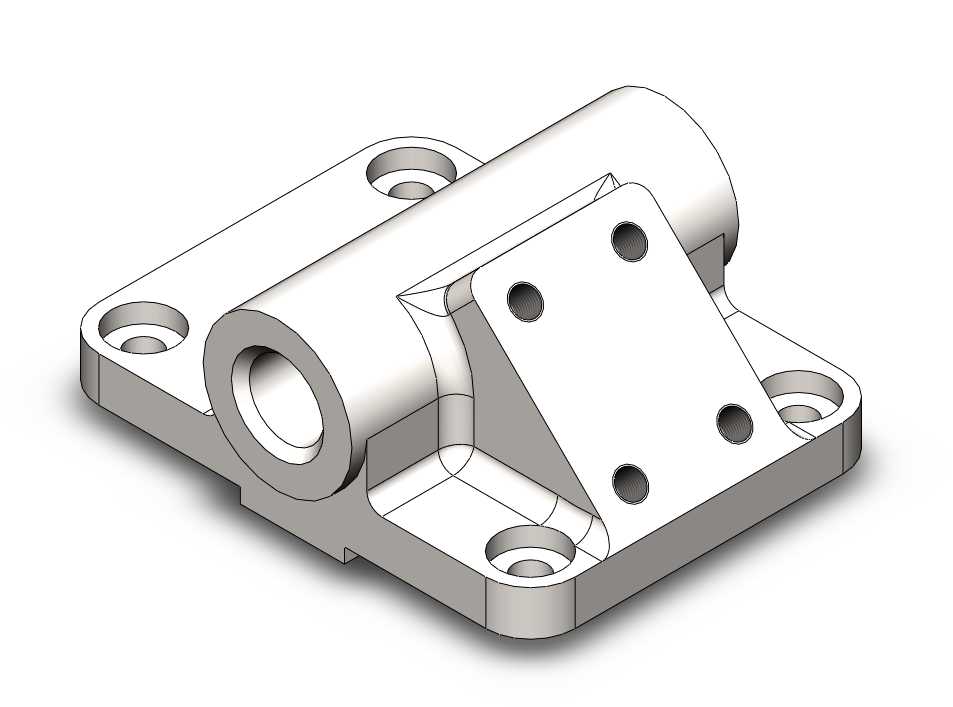

　　拿到这个构件的三维结构首先会注意到底部的一体化安装法兰板，板体四周均匀分布了四个沉头安装孔，孔位做了沉台锪平处理，装配时内六角圆柱头螺丝可以完全沉入沉孔内，螺丝顶面不会高出安装板的基准面，既不会干涉上方摆臂的摆动行程，也能让支座底面完全贴紧设备安装基板，靠四个锁紧点把整个构件牢牢压合在安装面上，承受径向铰接载荷时不会出现局部翘动。安装板的轮廓做了圆角过渡，没有尖锐的应力集中棱角，铸件在冷却成型或者板材铣削加工时，转角位置不会因为应力突变出现开裂风险。

　　构件上部并排布置了两个同轴的贯通筒状轴孔，两个筒孔的轴线保持严格平行同轴，孔径按照常用的铰接销轴配合公差设计，既可以穿入整根长销轴同时穿过两个筒孔，让跨接在两个筒之间的摆臂绕销轴自由转动，也可以分别在两个筒孔内装入衬套，用分段销轴对接两侧的联动构件。筒孔的端部预留了足够的壁厚，销轴装入后端面可以加装轴用挡圈或者端盖，限制销轴的轴向窜动，长期往复摆动时销轴不会从孔内滑出。

　　在两个筒身的侧方，斜向延伸出一块带安装孔位的三角加强立板，立板上均匀布置了四个贯通的螺纹底孔，这块斜板并非多余结构：当摆臂摆动到指定工位需要外接限位挡块、行程触发撞块或者辅助阻尼件时，就可以直接把附件锁附在这块斜板的孔位上，不需要额外在筒身外侧焊接支架。斜板和底部安装板、上部筒身之间用三角筋板做了一体化连接，筋板的壁厚均匀过渡，把斜板受到的附加载荷直接传导到底部的安装法兰上，哪怕斜板上挂载的附件受到反复冲击，筋板位置也不会出现焊缝断裂或者结构变形。

　　做结构设计时首先要敲定的就是安装边界：底部安装板的长宽尺寸决定了它在设备台面上占用的安装空间，四个沉孔的孔距要和台架上预先加工的安装螺孔孔距完全匹配，现场装机时不需要额外扩孔或者补焊转接板。两个铰接筒的中心高是整个构件最关键的尺寸参数，这个高度直接决定了铰接销轴的轴线距离安装基准面的高度，对接摆臂时摆臂的回转中心高度就由这个尺寸锁定，一旦中心高出现偏差，整套摆臂的运动轨迹就会和预设路径出现偏移，轻则出现运动卡滞，重则会和周边设备构件发生硬碰撞。

　　从受力路径来拆解设计逻辑：当铰接销轴受到垂直向下的径向载荷时，载荷首先通过筒壁传递到和安装板连接的根部位置，两侧的加强筋会把载荷分散到整个底部法兰板上，再通过四个锁紧螺丝均匀传递到下方的设备台架，不会让载荷集中在某一个螺丝点位上。如果摆臂工作时会产生侧向的扭转力矩，侧方斜板的三角支撑结构刚好可以抵消部分侧向弯矩，避免两个筒身沿轴线方向出现错位变形。筒孔的内壁设计时预留了衬套安装余量，实际使用中可以根据工况选择铜合金衬套或者自润滑工程塑料衬套，铰接副长期反复转动磨损后，只需要更换内衬套就可以恢复配合精度，不需要整体更换整个支座，大幅降低后期维护的配件成本。

　　在不同的应用场景里这个构件的适配性很强：在小型翻转工装里它可以作为翻转架的根部铰接座，支撑工件托盘完成90度翻转；在输送线的侧边它可以作为导向摆轮的支撑座，让摆轮在受到工件挤压时可以小幅度摆动避让；在手动操作的工装夹具里它还可以作为快速压臂的回转支座，压臂绕销轴转动完成工件的压紧和松开。整个构件所有的安装孔位都做了贯通设计，装配时锁螺丝的操作空间充足，筒身和安装板之间的过渡位置都做了圆角拔模处理，不管是采用铸造成型后再精加工孔位，还是直接用整块铝料或者钢料铣削加工，工艺性都非常顺畅，不会出现加工时刀具无法抵达的死角。

　　建模过程中要重点保证几个形位公差的对应关系：底部安装板的底面要设置为整个零件的基准面，两个铰接筒的内孔轴线要和基准面保持平行，侧方斜板上的四个安装孔的孔位要和斜板板面保持垂直，所有沉孔的沉台深度要统一，保证锁入螺丝后端面齐平。这类支座类构件虽然结构不复杂，但每一处尺寸的公差匹配都直接影响现场装配的顺畅度，结构设计时把安装、受力、维护的需求全部整合在一体化的本体上，省去了后期拼接多个小支架的装配误差，设备长期运行的稳定性也更有保障。
