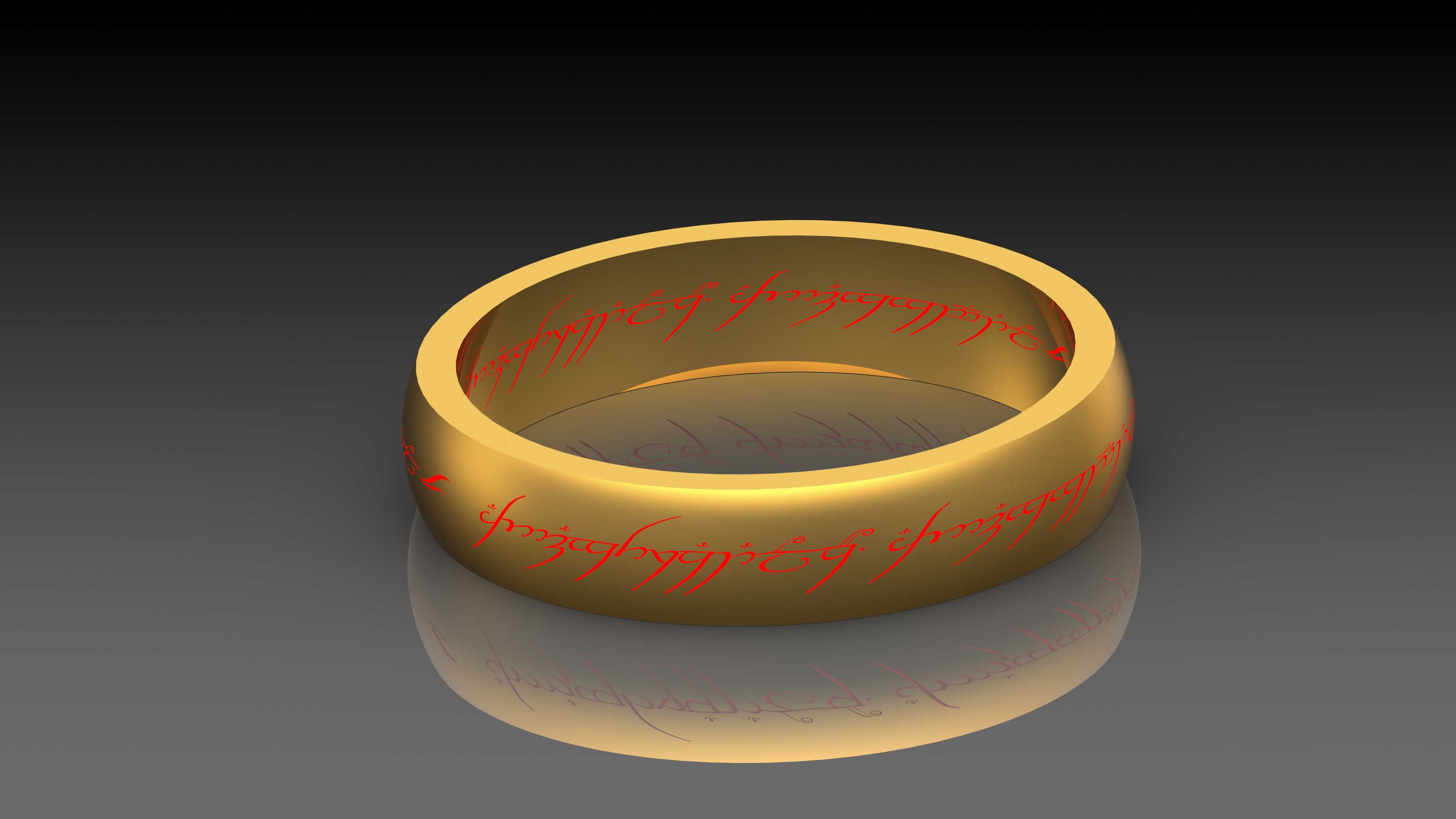

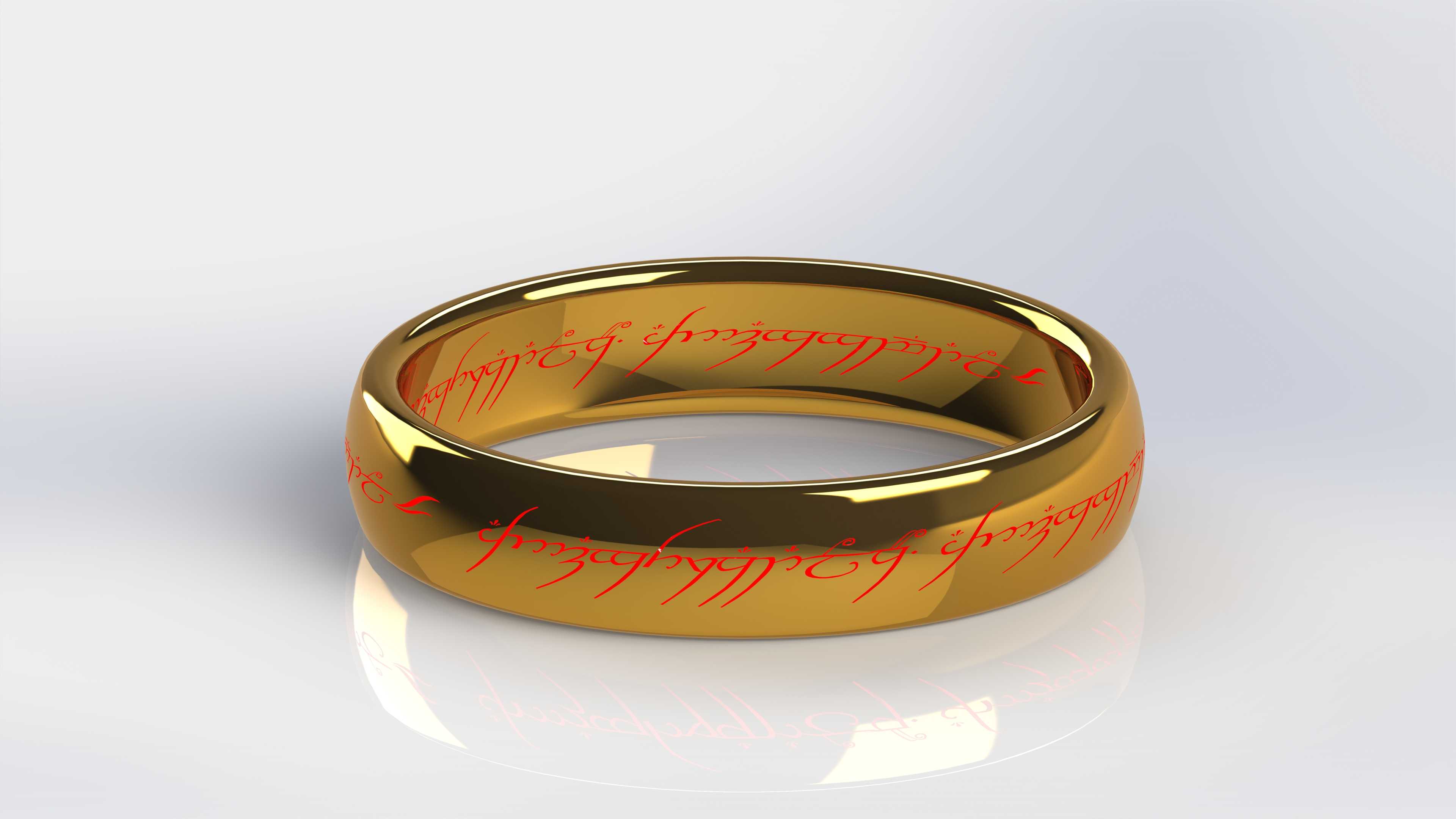

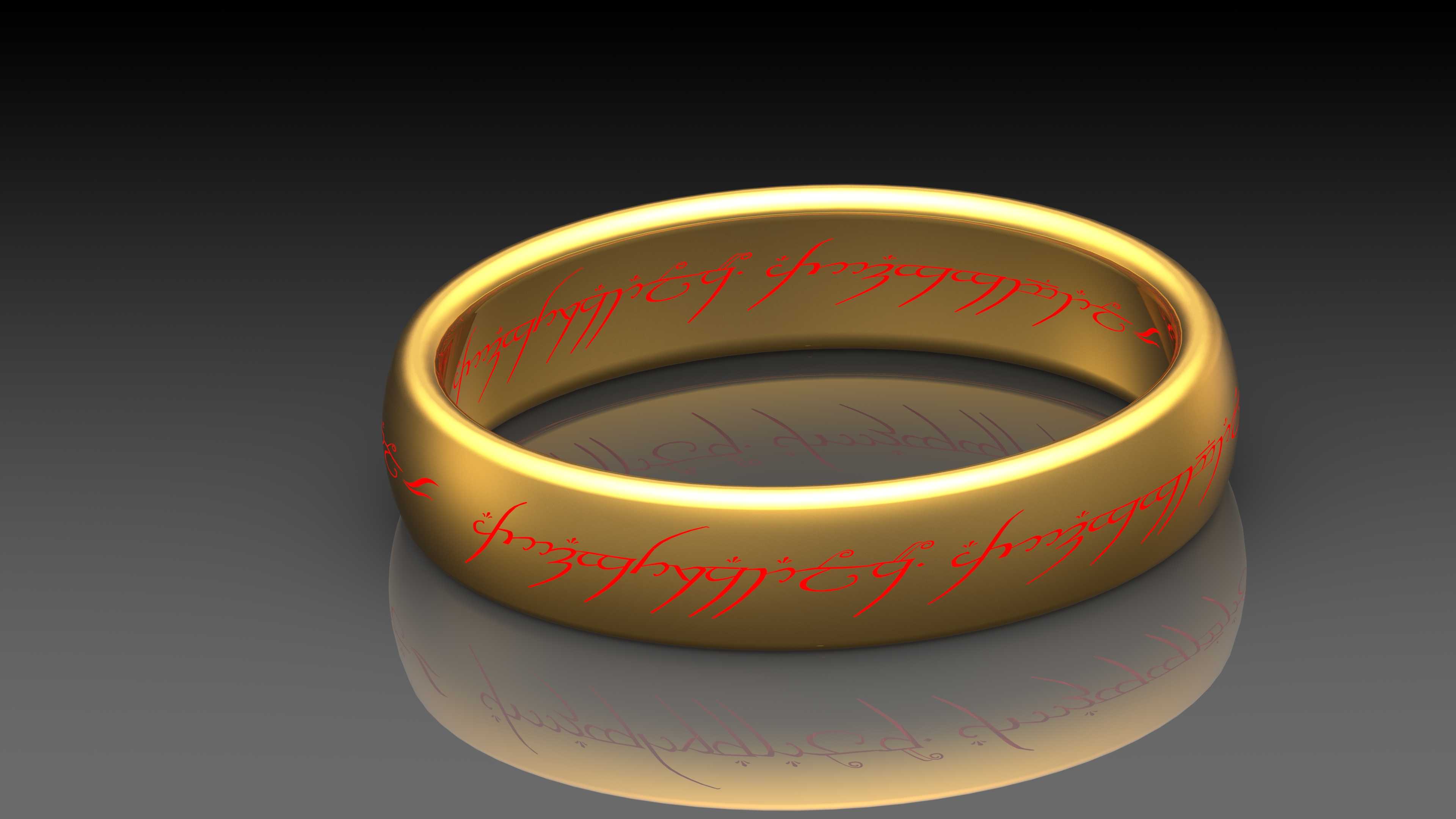

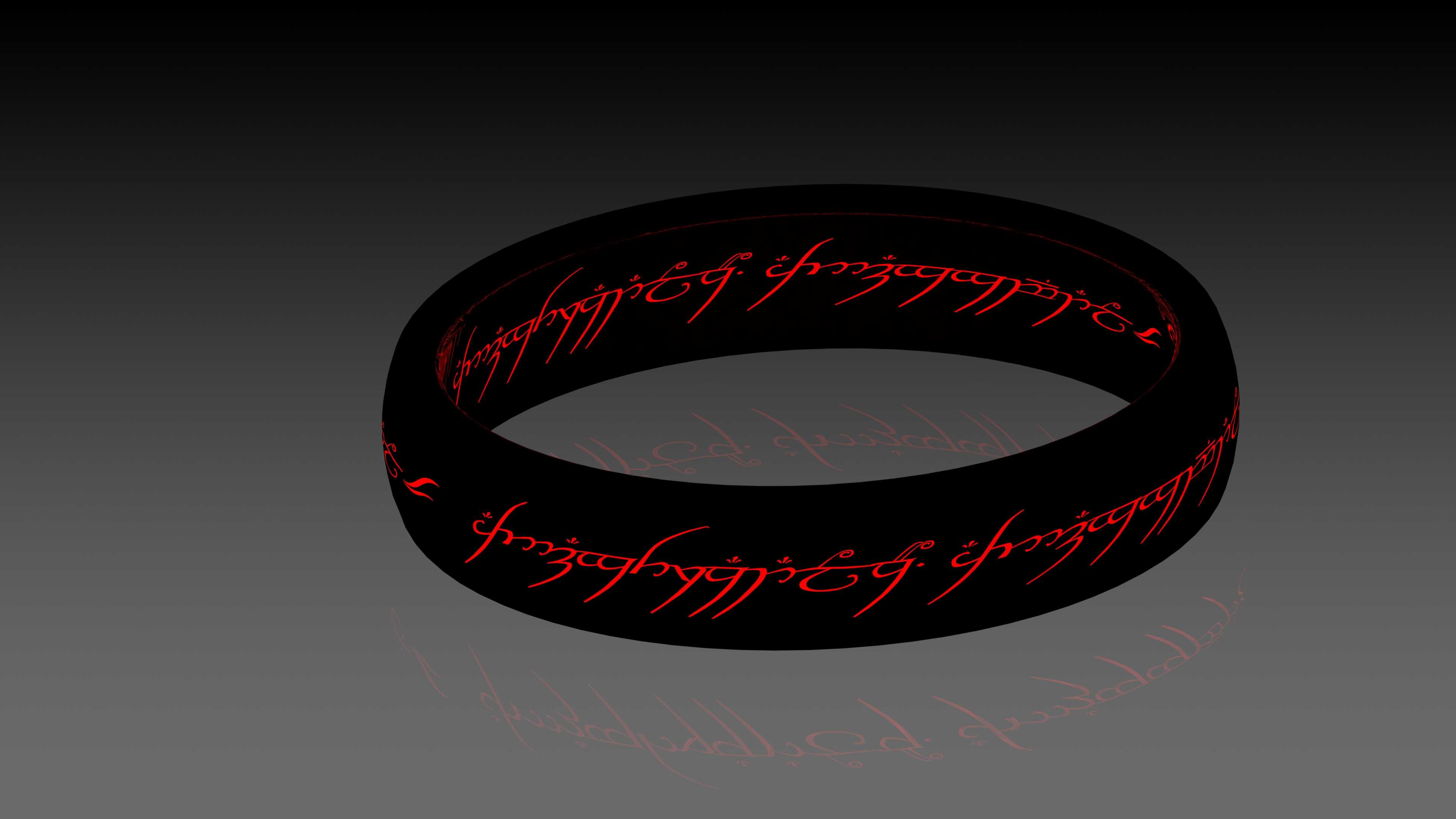

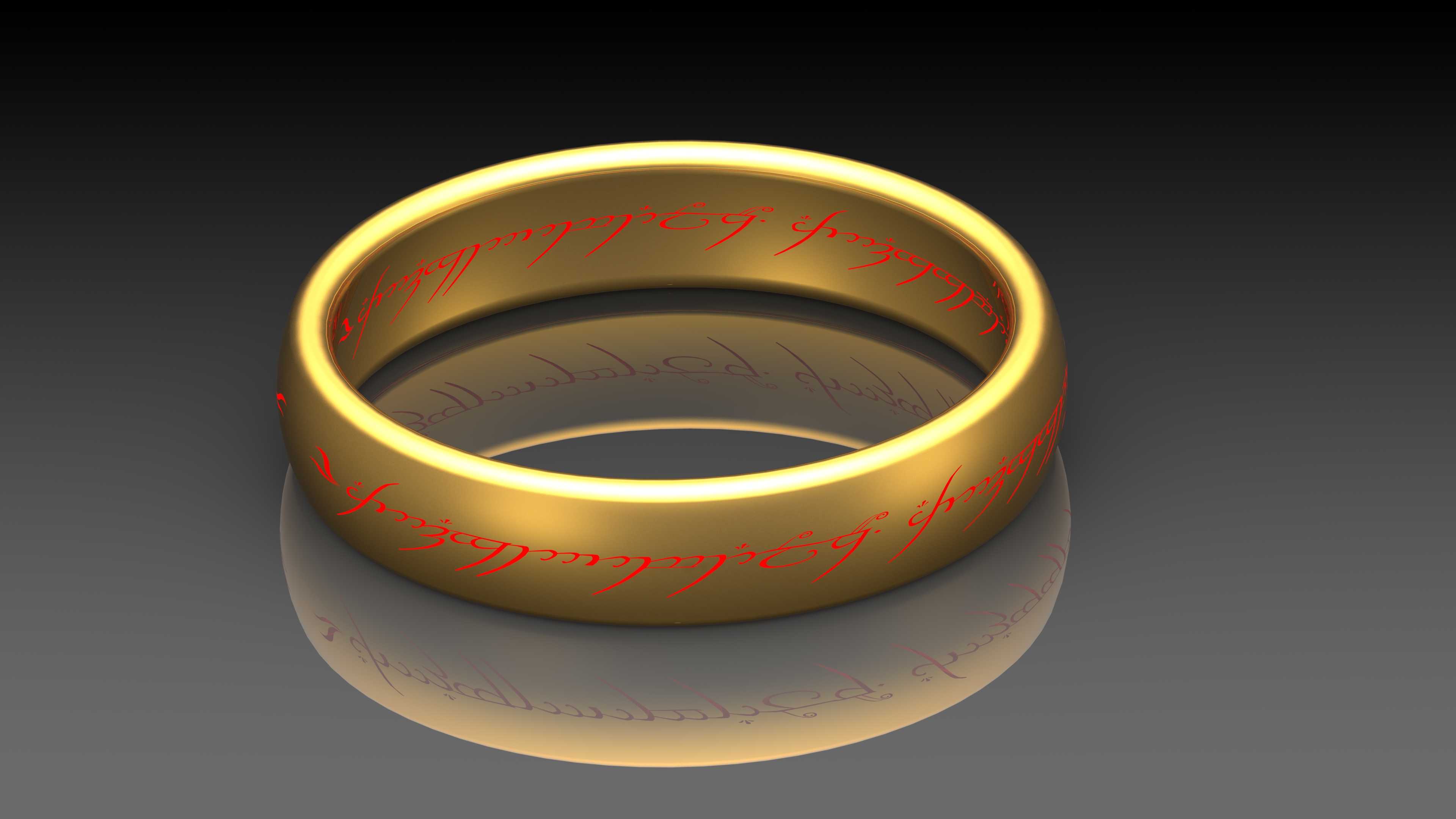

影视IP复刻魔戒造型指环立体结构设计

　　做这类环形饰件的三维结构设计，首先要跳出常规工业环形零件的设计惯性，不能直接按标准密封圈或者轴承套的参数去套，毕竟它的核心使用场景是文创周边展示、影视道具复刻、个性化首饰定制，既要还原原作的视觉辨识度，也要兼顾实体加工的工艺可行性。先从外形尺寸说起，这类指环的内圈直径要适配常规佩戴需求，常规成年男性佩戴的指环内圈直径控制在19-21mm区间，圈体的径向厚度控制在2.5-3mm，轴向宽度控制在6-7mm，这个尺寸边界既不会因为圈体过薄导致铸造时出现缩孔缺陷，也不会因为过厚让佩戴者产生明显的异物感。设计思路上，首先要处理圈体的曲面连续性，整个环形的内外曲面都要做G2连续过渡，不能出现硬棱边，否则后续抛光工序会出现明显的棱线反光，

　　破坏金属质感的呈现。圈体内外侧的铭文雕刻是整个设计的核心细节，不能直接把平面铭文贴到环形曲面上，要先做曲面的法向投影，再沿着曲面的曲率方向做0.2-0.3mm的深度蚀刻，铭文的边缘要做0.05mm的圆角过渡，避免后续填色工艺出现颜料堆积溢出的问题，同时也能防止佩戴过程中铭文的锐边剐蹭皮肤。从功能特性来看，这个构件虽然是装饰类零件，但结构上要考虑长期佩戴的结构强度，圈体的合模线要设置在圈体内侧的隐蔽位置，不能出现在铭文区域或者外侧的高光面上，否则后续打磨合模线的时候会破坏表面的镜面效果。材质适配方面，这个模型可以适配失蜡铸造的铜、银、金等金属材质，也可以适配光固化3D打印的树脂材质做展示样件，设计的时候要预留不同工艺的收缩余量，

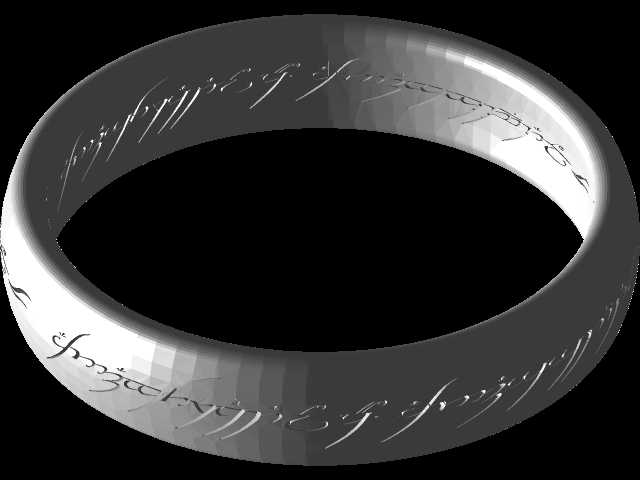

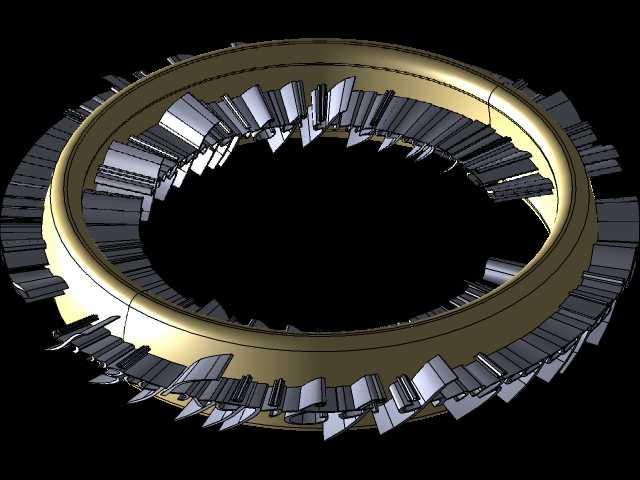

　　比如采用925银铸造的时候，要按照1.02的收缩比放大整体尺寸，避免铸造冷却后尺寸偏小无法佩戴。实际建模过程中，要先做基础的环形回转体，确定整体的尺寸边界之后，再处理表面的铭文特征，铭文的排布要沿着环形的周向均匀分布，不能出现局部铭文拉伸变形的问题，尤其是圈体弧度变化的位置，要逐个调整铭文字符的法向，保证每个字符的雕刻深度一致，不会出现深浅不一的情况。表面处理的结构预留也要在建模阶段考虑到位，圈体的外表面要做镜面抛光的工艺预留，铭文的凹槽底部要做轻微的粗糙面处理，方便后续填涂红色颜料的时候，颜料可以牢固附着在凹槽内，不会因为日常摩擦脱落。从行业应用的角度来说，这类结构不光可以用作首饰加工，还可以调整尺寸比例之后做文创周边的摆件、

　　钥匙扣配件，甚至可以放大尺寸之后做主题装饰的环形构件，只要调整内圈的直径和圈体的厚度参数，就可以适配不同的使用场景，不需要重新构建整体的曲面结构。建模的时候还要注意安装边界的问题，如果是作为佩戴用的指环，内圈的曲面要做轻微的弧度处理，也就是常说的内弧舒适度设计，内圈和手指接触的位置不能是直壁结构，要做0.1mm的内凹弧面，减少佩戴时和皮肤的接触面积，提升长时间佩戴的舒适度。如果是作为展示用的立体画摆件，要在圈体的底部预留一个微小的平面支撑位，方便放置在展示台面上的时候不会滚动，这个支撑位的位置要选在圈体的最低点，面积控制在2mm见方，不会破坏整体的环形视觉效果，同时可以保证摆放的稳定性。很多新手做这类环形饰件模型的时候，容易忽略壁厚的均匀性，直接在回转体上雕刻铭文，导致铭文位置的壁厚过薄，铸造的时候容易出现浇不足的缺陷，所以在做铭文特征之后，要做整体的壁厚分析，保证整个圈体的壁厚差不超过0.5mm，对于壁厚偏薄的位置要适当调整内圈的曲面，补全壁厚，避免加工时出现废品。另外，圈体的边缘要做全圆角处理，内外圈的边缘都不能有尖锐的边角，不光是佩戴安全的问题，尖锐边角在抛光的时候也容易出现抛塌的情况，导致整个圈体的轮廓变形，失去原有的比例协调感。
