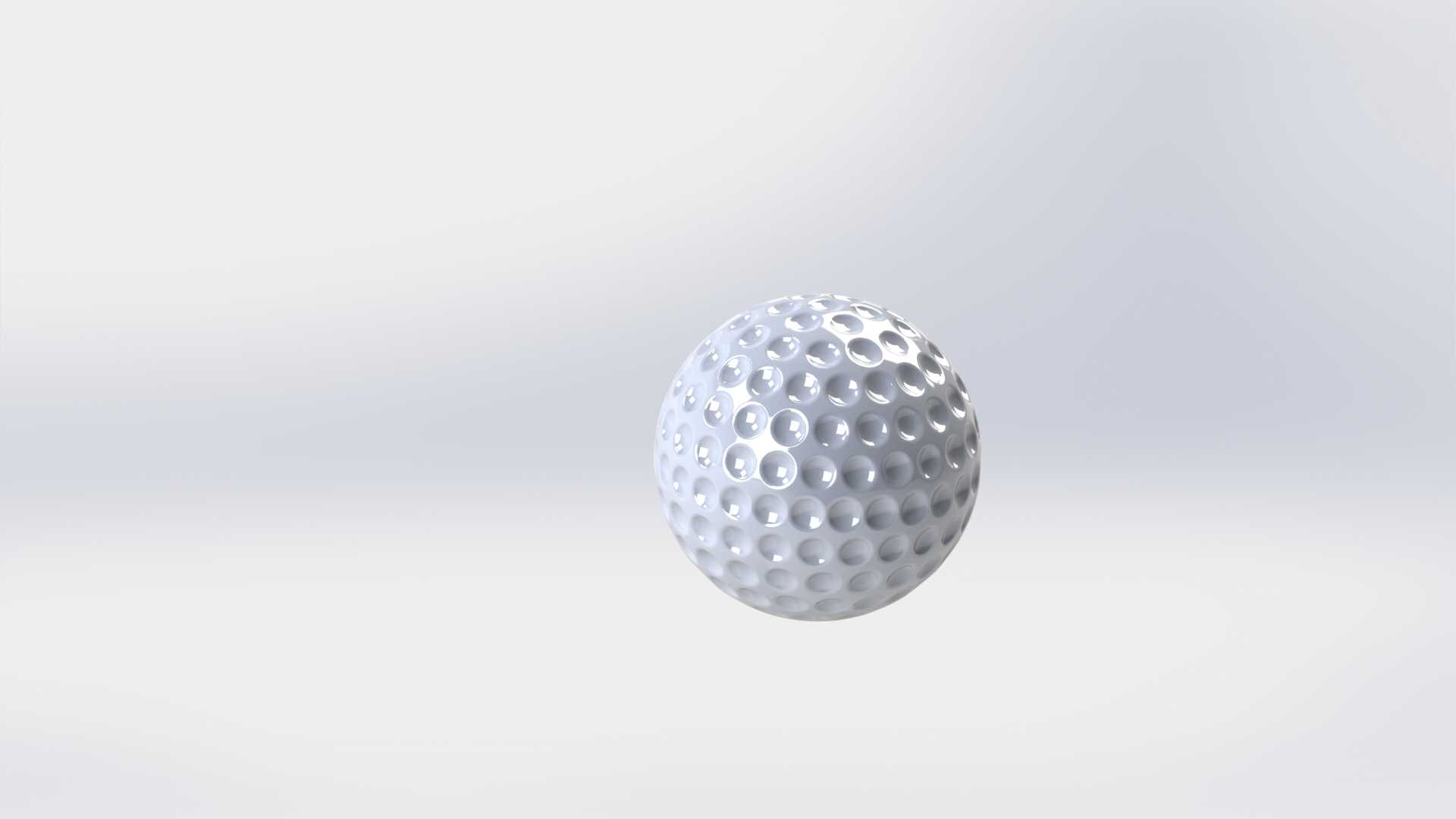

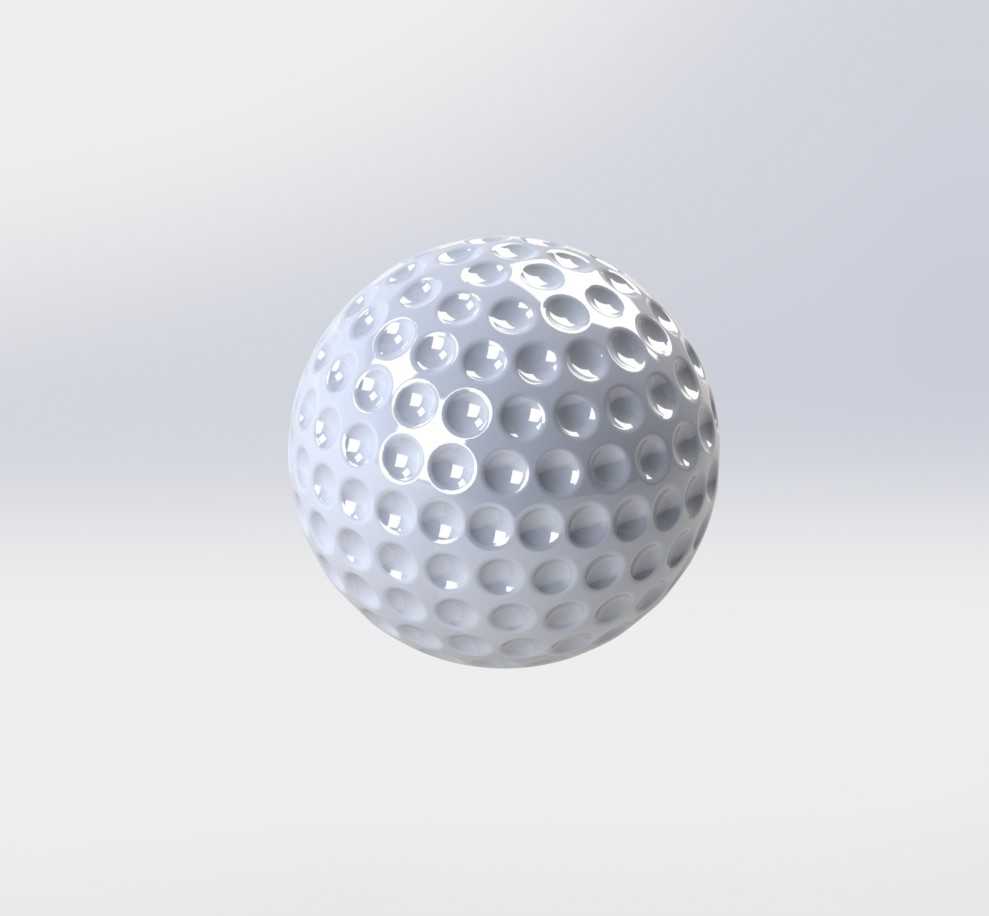

带凹坑纹理的运动类高尔夫球体结构设计

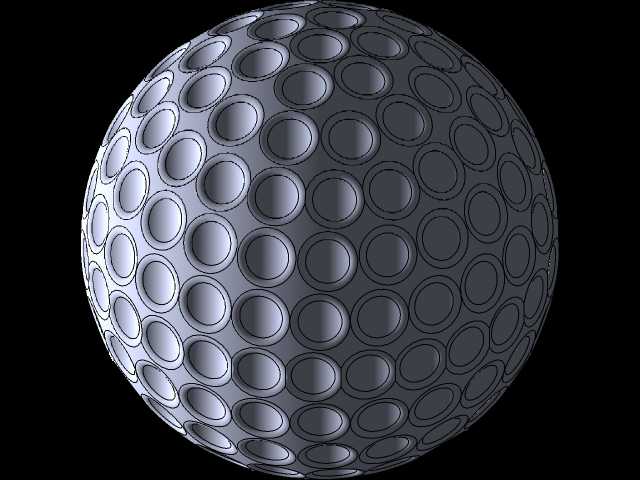

　　做这款高尔夫球的三维结构时，最先要锚定的是户外高尔夫运动的实际使用场景——不管是练习场的打击垫击打、真草皮球道的滚动，还是长草区的落点反弹，球面的结构设计直接决定飞行轨迹稳定性与滚动可控性，不能只做光滑球体应付外观。很多新手建模时容易直接做光滑整球，实际工程落地里，光滑球面在空中飞行时边界层气流分离早，压差阻力大，飞行距离会比带凹坑的球短近三成，所以建模时首先要处理球面的凹坑阵列排布。

　　先确定球体的基础尺寸边界，正式比赛用球的直径有明确下限要求，建模时取标准赛事常用的42.67mm直径作为基础轮廓，整球质量控制在45.93g以内，这个尺寸边界要卡死，不然做出来的模型和实际生产的球尺寸偏差太大，后续做击打仿真、空气动力学分析时数据完全没有参考价值。凹坑的设计不是随便在球面上挖几个圆坑就行，要考虑凹坑的深度、直径、排布密度的匹配：常规量产球的凹坑深度在0.25mm左右，单坑直径3-5mm，整球凹坑数量控制在300-500个区间，凹坑之间的过渡圆角要做R0.1以上的顺滑处理，避免应力集中——毕竟高尔夫球被杆头击打瞬间的冲击力能超过一吨，凹坑边缘如果是直角，反复击打后很容易出现裂纹，直接缩短使用寿命。

　　建模时的排布逻辑要避开正多面体的对称排布误区，很多人会用正二十面体的面做阵列基准，这样打出来的球飞行时容易出现固定方向的偏移，也就是业内常说的“球路飘”，实际设计时要采用错位非对称排布，让凹坑在球面上的分布均匀度偏差控制在2%以内，保证任意方向的气动特性一致。凹坑的截面形状也不是单一的圆弧，靠近坑口的位置要做微小的锥度过渡，让气流经过凹坑时能形成稳定的湍流边界层，推迟气流分离，降低压差阻力，这也是为什么同款尺寸的球，凹坑设计合理的能多飞二三十码的核心原因。

　　从结构功能上看，这款球的实体结构分内外层的话，外层是高耐磨的Surlyn材质覆盖层，厚度在2mm左右，内层是高弹性的合成橡胶核心，建模时要把两层的配合面做完全贴合，不能出现间隙，不然击打时内层和外层出现相对滑动，会直接导致击球方向失控。很多人做这类模型时只做外观面，忽略内部的分层结构，实际上做结构验证时，内外层的材质硬度匹配、结合面的粘结强度都是需要重点校核的部分，外层邵氏硬度控制在60-65D，内层核心的邵氏硬度在50-55C，这个硬度区间的球既有足够的击打反馈手感，又能保证足够的飞行距离，同时落地时的反弹角度可控，适合不同水平的球手使用。

　　再考虑实际使用中的安装与适配边界，这款球不需要额外的安装结构，但要匹配不同类型的高尔夫球杆打击面角度，不管是开球木的小角度击打、铁杆的中距离切击，还是推杆的果岭滚动，球面的圆度公差要控制在0.05mm以内，不然推杆时球会出现跑偏，影响推击精度。凹坑的表面粗糙度要控制在Ra1.6以下，太粗糙的话会增加飞行时的摩擦阻力，太光滑的话又没法形成稳定的湍流层，所以建模时要把凹坑的表面光洁度要求考虑进去，后续做模具加工时，凹坑的抛光要顺着气流方向走，避免出现加工刀痕影响气动性能。

　　另外还要考虑不同使用场景的适配，练习场用的球会适当加大凹坑深度，提升耐用性，降低飞行距离避免球飞出练习场围网，而比赛用球的凹坑深度更浅，排布更密，追求更远的飞行距离和更稳定的球路。建模时可以把凹坑的深度、直径、排布做成参数化特征，后续调整不同使用场景的版本时，只需要修改参数就能快速生成对应模型，不用重新从头建模，提升设计迭代效率。做球面阵列时要注意特征的几何连续性，所有凹坑和球面基体的相交处都要做G1连续以上的过渡，不能出现相切失败的棱角，不然后续导入仿真软件做流场分析时，会因为几何破面导致网格划分失败，没法得到准确的气动数据。

　　从生产落地的角度，这款球的模型要适配注塑模具的分型设计，分型面选在球体的最大直径处，也就是赤道位置，建模时要保证分型线两侧的凹坑对称分布，避免模具加工时出现薄钢位，提升模具的使用寿命。凹坑的拔模角度做0.5度就足够，因为外层材质的流动性好，不需要太大的拔模角度就能顺利脱模，拔模角度太大会导致凹坑形状失真，影响气动性能。很多新手建模时不考虑模具工艺，把凹坑做成直壁甚至倒扣，后续开模时根本没法脱模，只能重新改模型，耽误项目进度，所以在建模初期就要把工艺可行性考虑进去，不能只追求外观效果忽略生产落地的要求。
