贴片式侧按微动开关与PCB载板结构

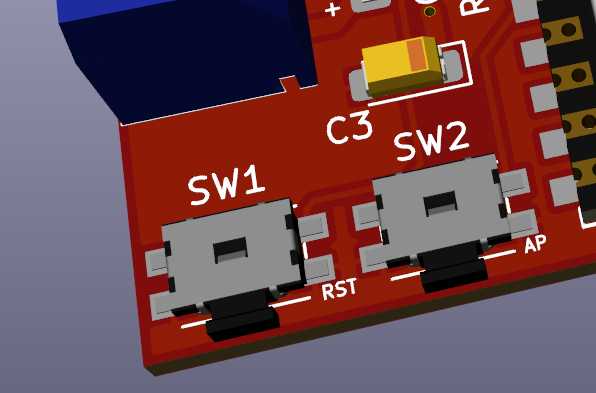

　　该三维作品呈现的是一块红色PCB载板上集成的侧驱动矩形按钮SMD触觉开关，画面中可清晰看到SW1、SW2两个按键位、RST与AP功能标识、C3贴片电容以及周边焊盘和板边连接区域。模型重点不在于整块电路板的完整电气设计，而在于微型贴片按键在板级装配中的空间关系、外形轮廓、焊盘占用、按压方向和干涉边界，适合用于消费电子、通信模块、控制小板、调试接口板和便携式设备的结构校核。

　　从实际用途看，这类SPST-NO微动开关主要承担瞬时触发功能。SW1可作为普通功能按键使用，SW2靠近RST和AP丝印，通常对应复位、启动配置或烧录模式切换等操作。用户按下按钮时，内部弹片接触形成常开闭合；松开后靠金属弹片回位，电路恢复断开。它的额定负载属于小信号级别，适合MCU输入、使能信号、模式选择和低功率控制回路，不应直接承载电机、加热器或大功率负载。工程选型时需要把按键寿命、按动力度、行程、触点抖动、焊接耐热和表面贴装拾取便利性一起纳入评估。

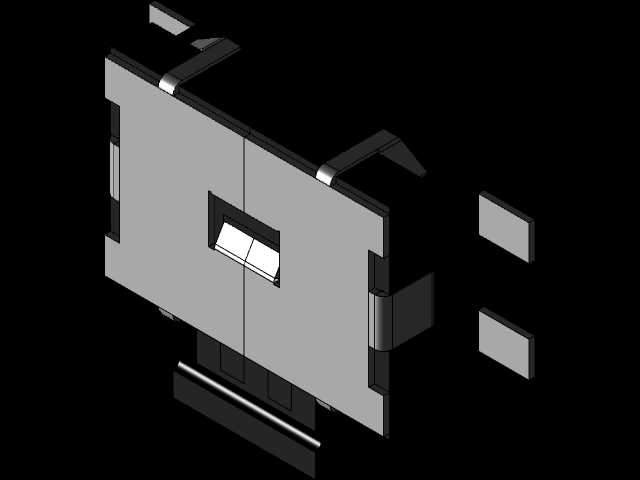

　　模型在结构表达上保留了贴片开关的典型特征：矩形塑封本体、顶部或侧部受力区域、底部金属端子、两侧定位/焊接翼、贴装后与PCB共面的低矮轮廓。侧驱动形式的价值在于设备外壳侧壁可以直接布置按键，用户从产品侧面按压，而不必在面板正面开孔或使用长杠杆传动。对于薄型手持终端、无线模块、传感器节点和小型通信板，这种布置能减少整机厚度方向的堆叠压力，也让外壳按键凸点与开关受力点之间的传动路径更短。

　　设计这类板件时，首先要确认开关的按压中心线与外壳按钮凸台中心线重合。若偏心过大，按压会产生扭转力矩，带来卡滞、异响或弹片局部磨损。侧按键还需要控制外壳开孔与按钮之间的间隙：间隙过小，壳体公差、喷涂厚度和装配偏移可能造成常压；间隙过大，则会出现按压空程、手感松散甚至无法可靠触发。比较稳妥的做法是在三维装配中保留壳体、密封胶条、装饰键和PCB固定柱，模拟极限公差下的按压行程，而不是只检查开关本体是否能够焊上。

　　PCB布局方面，开关周围的丝印、焊盘和邻近元件需要服从装配与维修逻辑。SW1、SW2旁边的RST、AP标识能够帮助生产和调试人员快速识别功能，但丝印不能压入焊盘钢网区域，也不应与按钮动作空间冲突。C3等小型贴片元件靠近按键布置时，要注意回流焊热影响、镊子操作空间以及返修时的热风范围。板边金手指或排针连接区与按键之间的距离也应校核，避免模块插入底座、外壳滑入导轨或测试夹具夹持时误触按键。

　　从安装边界看，SMD触觉开关依赖PCB表面焊盘提供固定和导电连接，底部端子与侧翼焊盘共同决定抗剥离能力。布局时应在开关外侧保留吸嘴取件、视觉识别和AOI检测空间；靠近板边时，还要考虑分板应力。若按键距离V-CUT或邮票孔过近，分板时的弯曲应力可能传递到开关端子，造成虚焊、端子翘起或内部弹片偏移。对于需要频繁按压的复位键，可在焊盘外延增加铜皮支撑，并让附近壳体筋位限制PCB过度变形。

　　该模型对结构工程师的参考意义，在于把微型元件的真实尺度放回整机环境中审视。贴片按键虽然体积小，却牵涉人机交互、外壳公差、PCB装配、焊接工艺和维修可达性。三维建模时需要准确表达按钮本体高度、端子厚度、焊盘位置、按压方向、相邻元件高度和板边距离；在整机检查中，则应进一步验证按键力是否通过壳体凸台均匀传递、按压行程是否被外壳提前限制、松开后是否存在摩擦回位不良。通过这种板级与整机级联动校核，可以在开模和试产前发现侧按键误触、卡键、焊点受力和空间干涉等常见问题。
