超宽带室内定位测距通讯模块

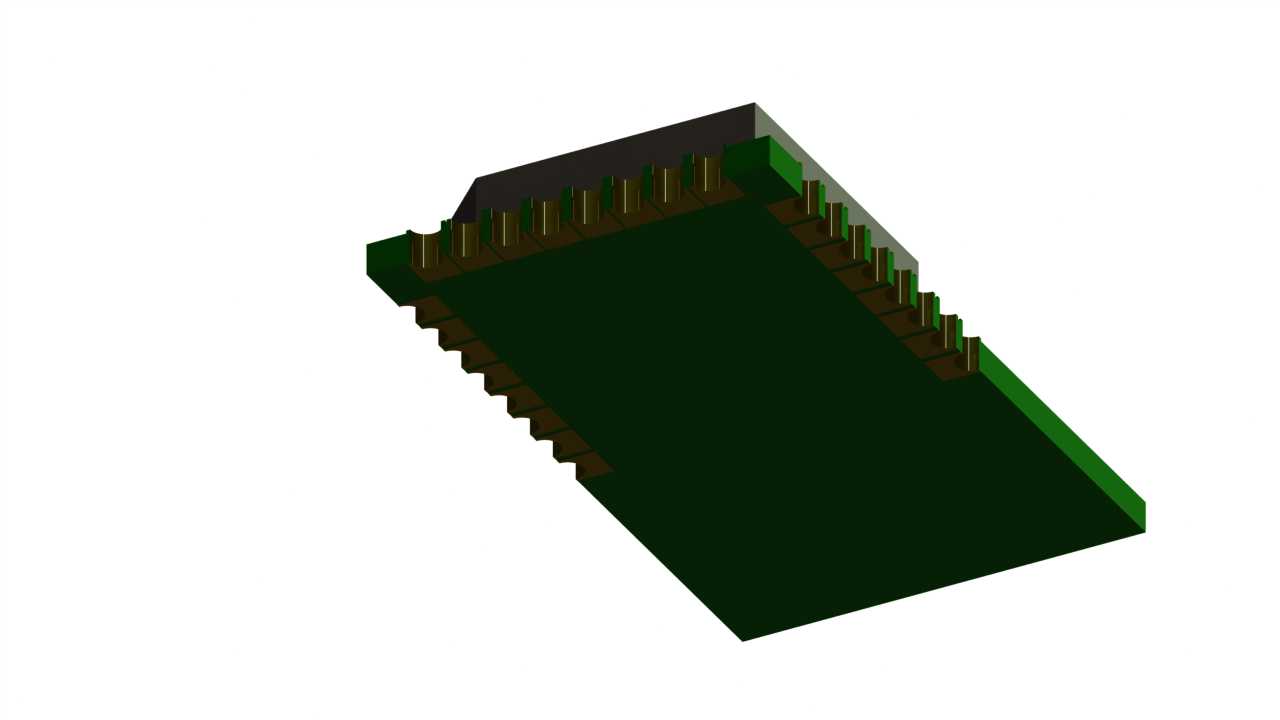

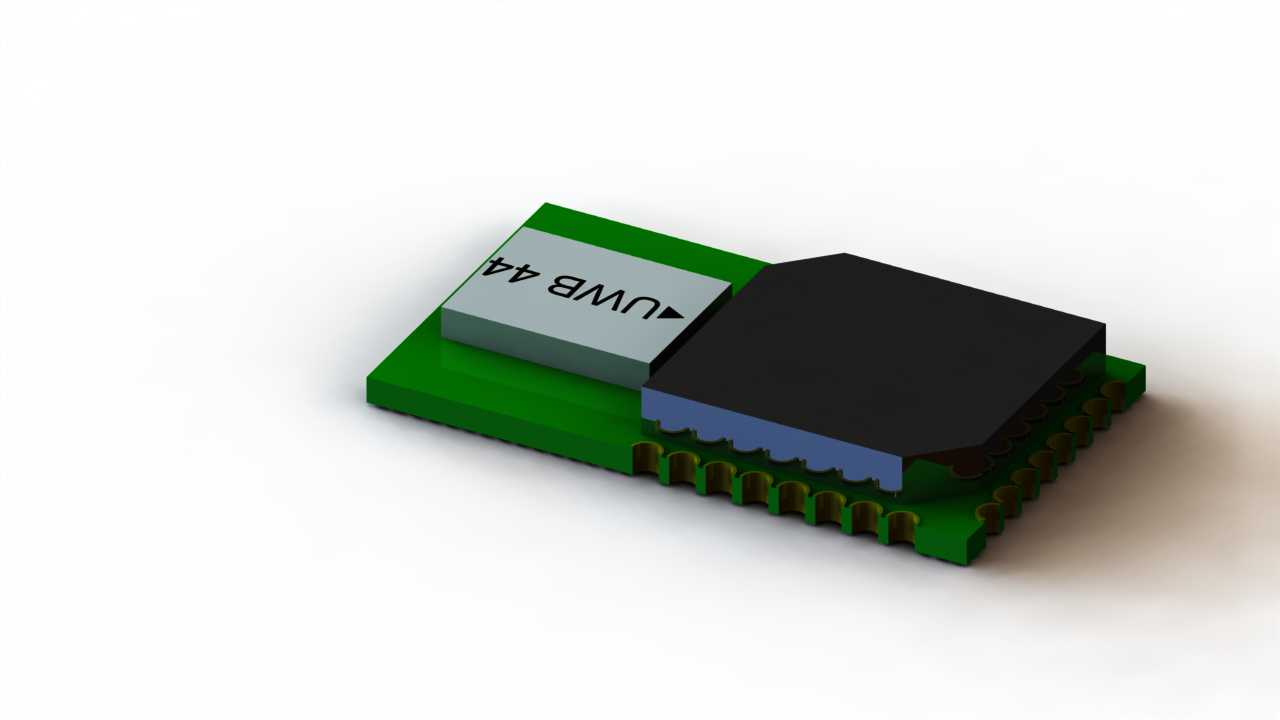

　　在工业现场做人员定位、资产追踪或者移动机器人导航时，定位基站和标签端最核心的硬件就是这类UWB射频模块。这套三维数模完整还原了decaWave DWM1000模组的实体结构，绿色PCB基板、侧边半孔焊盘、黑色主控屏蔽封装以及板上UWB标识芯片都按实物比例搭建，做整机结构堆叠时可以直接调用，不用再凭 datasheet 尺寸反复核对干涉。

　　从实际选型角度看，这类模块通常采用表贴半孔工艺，模块两侧排布 castellated 半孔引脚，焊接时直接贴装在母板对应焊盘上，不需要额外插装连接器，整机厚度可以压得很薄。数模里把引脚间距、模块本体长宽高、芯片凸起高度都做了写实还原，结构工程师在画外壳或者母板布局时，能够直接确认模块上方需要预留的屏蔽罩空间、下方母板走线避让区域，以及焊接后模块最高点到外壳内壁的安全间隙。

　　功能层面，DWM1000这类UWB模组基于飞行时间测距原理，在工厂车间、仓储物流、矿井巷道这类GPS信号无法覆盖的室内场景里，能够实现厘米级的定位精度，常被集成到AGV小车、巡检机器人、人员工牌、资产标签当中。模组本身已经把射频电路、天线匹配、晶振和主控芯片整合在一块小基板上，硬件开发者只需要在母板上预留电源、串口和控制引脚，就能快速完成定位功能的硬件搭建，大幅缩短产品开发周期。

　　建模思路上，这份数模没有做过度简化，PCB的绿色阻焊层、黑色芯片的倒角、侧边焊盘的金属色泽、芯片表面丝印标识都做了区分，在做产品渲染或者装配爆炸图时，能够清晰展示模组在整机电路板上的安装位置。外形边界方面，模块整体为矩形薄片状，长边两侧均匀分布半孔引脚，板上最高的元件是黑色主控芯片，旁边的UWB辅助芯片高度略低，设计外壳时只要按照最高芯片高度预留0.5到1毫米的绝缘间隙，再在天线对应区域避开金属遮挡，就能保证射频信号不会被壳体屏蔽。

　　在机器人追踪场景里，这类模块往往会多颗组网，固定基站安装在车间立柱或者天花板上，移动标签装在机器人本体或者物料托盘上，系统通过三角解算实时输出位置坐标。结构设计时除了模块本身的安装固定，还要注意天线方向不能紧贴金属构件，数模里可以直观看到板上天线区域的位置，方便工程师在整机布局时把该区域朝向开阔空间，避免金属外壳遮挡信号。同时模块的半孔焊接结构在数模中也有明确体现，母板设计时对应位置的焊盘宽度、阻焊开窗都可以参照三维模型的引脚尺寸来匹配，减少焊接虚焊或者模块偏移的风险。

　　对于做电子产品结构设计的工程师来说，这类现成的模组三维数模最大的价值就是在方案阶段就能完成整机堆叠校验，不用等样品到手再测量尺寸，提前发现模块和周边连接器、电池、结构筋位的干涉问题，尤其在小型化定位标签这类空间极其紧凑的产品里，每一毫米的厚度和长宽余量都需要精确把控，写实的模组模型能够让结构评审阶段就把安装边界、散热空间、天线净空区全部确认到位，避免后期开模后才发现硬件布局冲突。
