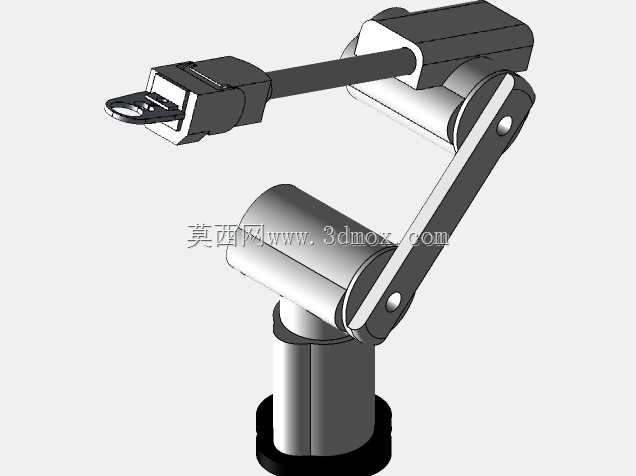

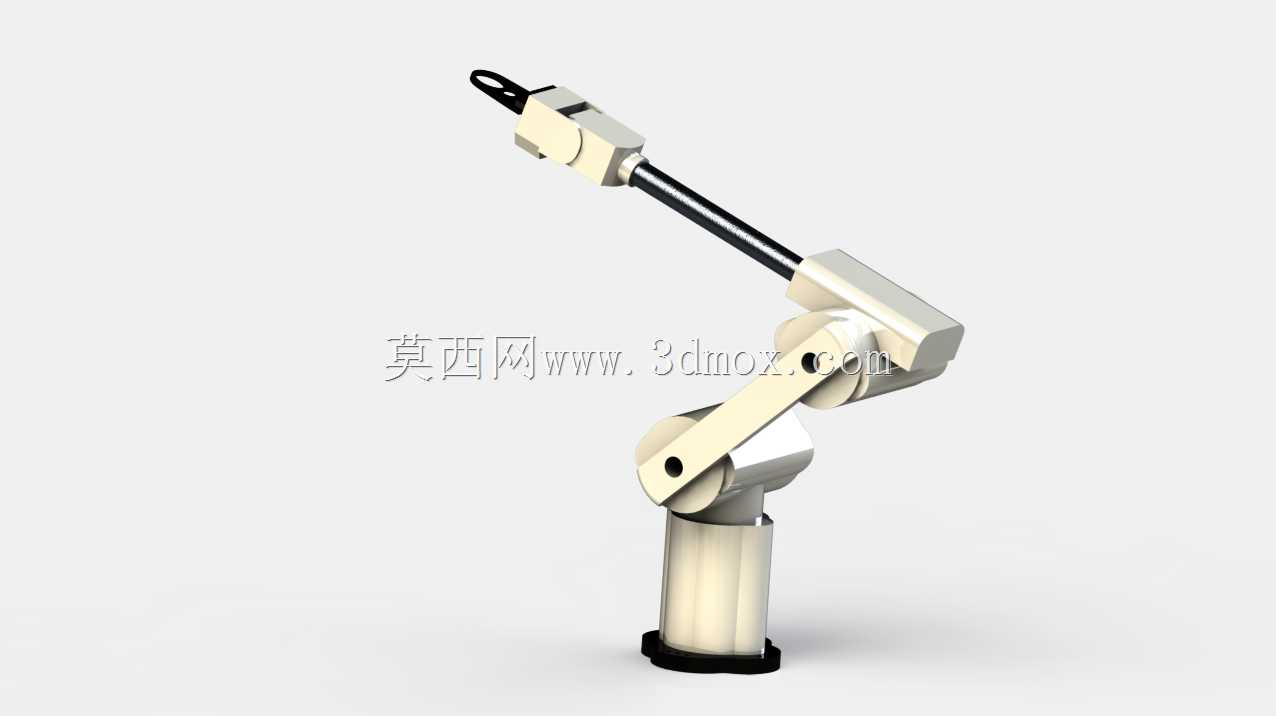

多关节夹持式搬运机械臂结构设计

这款多关节夹持式搬运执行机构，主要面向3C电子小件分拣、五金零件工序转运、轻型注塑件取放这类工位场景，适配产线中重复度高、负载在5公斤以内的短距离移载作业，可替代人工完成上下料、工位间工件流转的重复性动作，降低人工操作的疲劳度与操作误差。从结构设计逻辑来看，整体采用串联多关节构型，底部为固定安装基座，基座内置回转支承结构，可实现整臂绕垂直轴线360度旋转，覆盖以安装点为圆心的圆形作业范围，基座安装面预留标准螺栓孔位，可直接固定在铝型材工作台、设备机架顶面或移动小车上，安装时需保证基座底面水平度公差在0.2mm以内，避免关节运转时出现偏载磨损。大臂与小臂采用铸铝材质的薄壁箱型结构，在保证结构刚性的前提下控制整体自重，关节处采用深沟球轴承配合谐波减速器的传动方案，既保证关节转动的同轴度，又能实现较大的传动减速比，让末端执行器的动作更平稳，不会出现启停时的抖动问题。末端执行器采用气动夹指结构，夹指接触面预留防滑橡胶垫安装槽，可根据搬运工件的外形更换适配的夹爪块，无论是规则的方块零件、轴类零件，还是外形不规则的小型注塑件，都能通过更换夹爪实现稳定夹持，不会出现工件脱落的问题。设计时对各关节的运动行程做了硬限位与软限位双重防护，大臂俯仰角度范围控制在-30度到120度之间，小臂俯仰角度范围控制在-60度到90度之间，末端腕部可实现180度回转，整体作业半径覆盖800mm范围，垂直方向可覆盖从安装面以上200mm到1000mm的高度区间，适配多数轻型装配、分拣产线的工位布局需求。油路与气路全部采用内置走线设计，管线从关节内部的穿线孔穿过，避免外部走线在机械臂运转时出现管线拉扯、磨损的问题，同时也让整体外观更整洁，减少产线清洁时的卫生死角。关节处的密封结构采用双唇形密封圈，可阻挡车间内的粉尘、切削液飞溅进入关节内部，延长传动部件的维护周期，适配多数机加工、装配车间的现场作业环境。在做三维结构建模时，各关节的配合公差按照IT7级精度设定，转动副的配合间隙控制在0.01mm到0.03mm之间，既保证关节转动的灵活性，又不会出现旷量导致的末端定位误差，整体重复定位精度可控制在±0.5mm以内，满足轻型搬运作业的精度要求。
