极性接收模块RMCM01结构设计

　　在短距无线定位、人员体征监测配套的通讯链路搭建中，这类极性接收模块是前端信号采集链路里的核心器件，多数场景下它需要贴装在主控PCB板上，和前端射频天线、后端信号处理MCU直接连通，负责捕获特定频段的极性调制信号，完成信号的初步滤波、放大后传递给后级电路。做这个模块的结构设计时，首先要兼顾SMT贴片工艺的适配性，引脚采用两侧翼型排布，引脚间距按照常规表贴器件的通用规范设置，保证回流焊过程中每个引脚的焊盘对位精度，避免出现连锡、虚焊的问题，同时引脚伸出本体的长度控制在合理范围，既保证焊接后的结合强度，也不会在拼板分板时出现引脚变形的情况。模块本体的外壳采用耐高温的塑封材质，表面做了凹陷的标识蚀刻，直接把型号、品牌标识做在壳体表面，

　　不需要额外粘贴标签，避免在过回流焊的高温环境下标签脱落、标识模糊的问题，壳体边缘做了小角度的倒角处理，一方面是在吸嘴取料时减少边角的应力集中，避免吸嘴真空吸附时出现漏气偏移，另一方面也能减少模块在料带里卡料的概率，适配高速贴片机的上料节奏。从安装边界来看，模块整体的长宽尺寸控制在常规小尺寸射频器件的通用规格内，厚度方向预留了和周边器件的安全距离，在PCB布局时，模块周边不需要额外预留过大的净空区，只要避开高频走线的干扰区域即可，底部没有设置外露的散热焊盘，依靠两侧引脚和塑封壳体本身就能完成工作状态下的散热，在常规-40℃到85℃的工作温度区间内，壳体不会出现形变、引脚脱落的问题。实际应用中，这类模块常被用在室内定位基站、

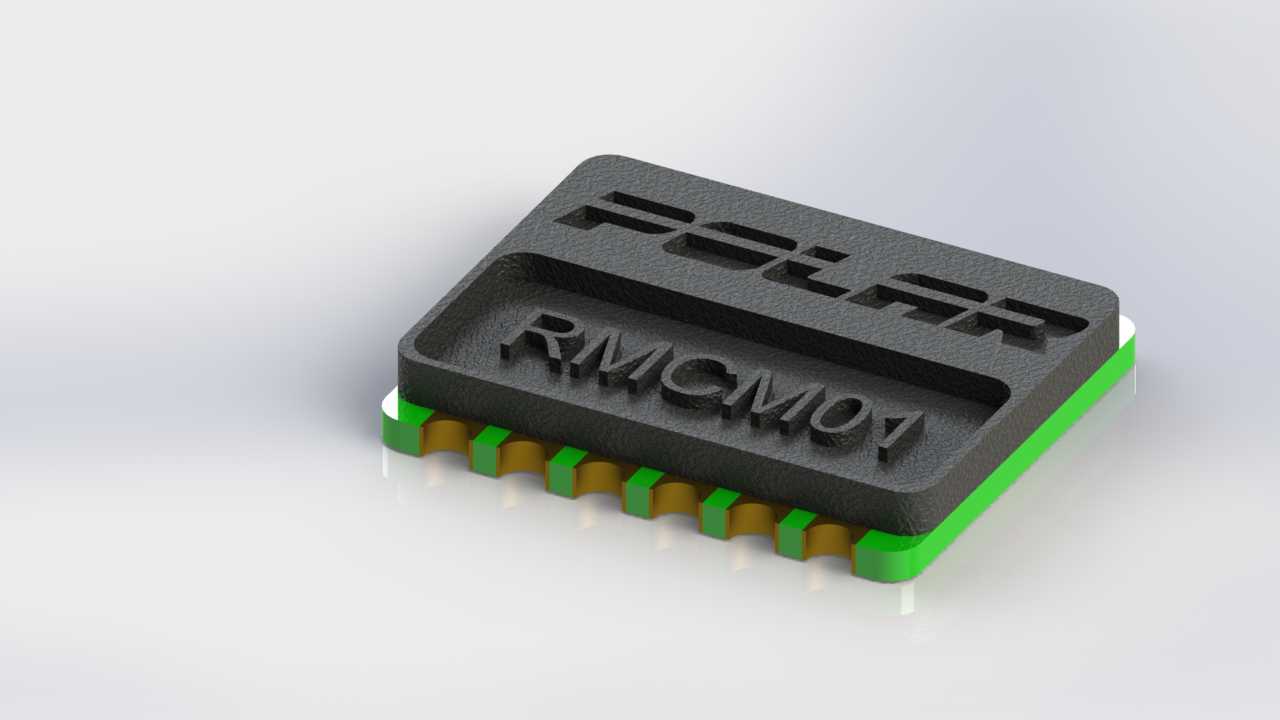

　　运动心率监测胸带、极地科考人员的定位信标接收端里，在强电磁干扰的工业现场或者低温户外场景下，壳体的密封设计能阻挡潮气、粉尘进入模块内部，保护内部的射频芯片不受外界环境侵蚀。设计时特意把壳体和内部PCB的配合做了过盈定位，在模块受到常规的机械振动、冲击时，内部芯片和引脚的连接不会出现松脱，不需要额外做灌封处理就能满足工业级的振动防护要求，同时壳体表面的标识凹槽深度控制在0.2mm以内，不会因为标识雕刻过深影响壳体本身的结构强度，也不会在印刷标识时出现溢墨的问题。在做三维建模的时候，特意还原了引脚的弯折弧度、壳体表面的蚀刻纹理，甚至引脚表面的镀锡层质感都做了对应呈现，方便结构工程师在做整机布局时直接调用模型，检查和周边结构件、

　　器件的干涉情况，不需要再额外测量模块的实际尺寸，也能提前模拟SMT贴片时的钢网开孔位置，验证焊盘设计的合理性。考虑到这类模块经常会和其他射频器件相邻布置，建模时也还原了模块本体的金属屏蔽层结构，方便仿真工程师提前评估模块之间的信号串扰情况，优化整机的射频布局，减少后期打样调试的迭代次数。模块两侧的绿色定位边是特意做的视觉对位标识，在贴片机视觉对位时，能快速识别模块的方向，避免出现贴装反向的问题，这部分结构在建模时也做了准确还原，方便做生产工艺的仿真验证。
