石墨环模压成型三段式压制模具

　　这套结构围绕石墨环的模压成型展开，核心是把松散石墨粉或预压石墨板在限定型腔内压制成环形坯件。现场使用时，模具通常安装在小型液压压机或试验压机上，依靠上、中、下三段配合完成填料、定位、压制和脱模。石墨材料本身质地脆、粉体流动性差，若采用整体型腔一次成型，环件侧壁容易出现密度不均、边角掉渣和脱模拉伤，因此结构上拆分为顶部、中部、底部三个功能部分，使受力路径和脱模方向更加明确。

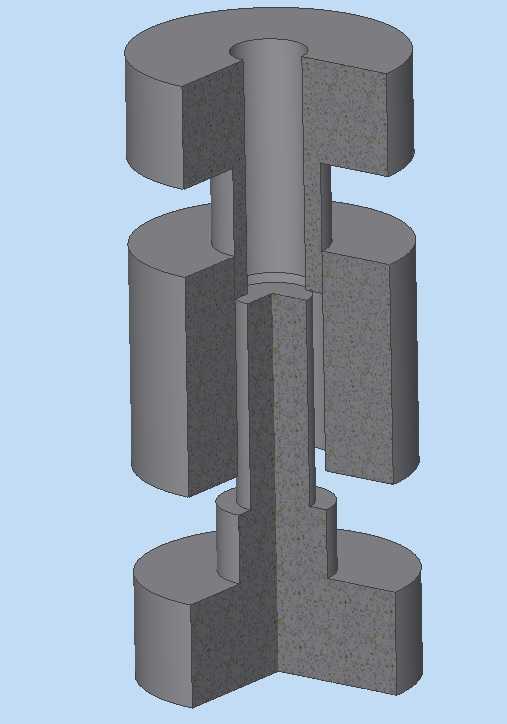

　　顶部主要承担施压与导向作用，下压时将压力均匀传递到石墨材料上；中部构成环形型腔的主体边界，决定石墨环的外径、内径以及侧壁成型质量；底部用于承托材料并在脱模阶段提供反向支撑。三段式布置的好处在于，压制完成后可以先解除上部压力，再按装配关系分离中段型腔，减少环件与模壁之间的大面积摩擦。对于石墨这类低强度材料，脱模过程往往比压制过程更容易造成隐性裂纹，分块结构能够让坯件在较短行程内脱离约束，降低边缘崩缺概率。

　　目标制品为薄环形石墨件，外形边界控制在13mm、19mm、3mm这一组尺寸关系内，其中3mm对应环件轴向厚度，13mm与19mm用于限定环形截面的内外轮廓。该尺寸量级常见于通讯设备、小型电子装置或实验组件中的密封、导热、导电及垫片类零件。由于环件壁薄、厚度小，模具设计时不能只关注最终几何形状，还要考虑粉体压实后的体积变化。填料阶段型腔需要预留足够的松装空间，压制后材料被压缩到目标厚度，若型腔深度、冲头行程和底模位置配合不当，容易产生厚度超差或环面压不实的问题。

　　从建模角度看，环形轮廓虽然简单，但配合面不能按理想化零间隙处理。中段型腔与上下模之间需要保留稳定的滑动配合，既要防止石墨细粉进入配合面，又不能因配合过紧导致热态或粉尘环境下卡滞。导向边应设置合理导入角，棱边处避免尖锐应力集中；与石墨直接接触的成型面应保证连续、光滑，减少微观划痕对脱模阻力的影响。底模与中圈的贴合面还要控制平面度，否则薄环受压后可能出现厚度不均，一侧致密、一侧疏松。

　　在实际工艺中，这类模具并不追求复杂机构，而是强调定位重复性和拆装便利性。顶部、中部、底部之间应有明确的装配止口，使每次合模后型腔同轴度保持一致；若同轴度偏差较大，石墨环会出现壁厚不均，烧结或后续精加工后还可能放大为圆度误差。对于小尺寸通讯类零件，材料浪费和后加工余量都很有限，模具直接成型出的轮廓稳定性直接影响成品率。

　　结构校核时应重点关注受压面的刚度。虽然石墨环成型压力通常低于金属锻压，但模具在反复载荷下仍会产生微小弹性变形。中圈若壁厚偏薄，长期受压后型腔可能扩胀，导致外径尺寸漂移；底模若支撑不足，薄环厚度方向会出现中凹或压痕。因此三维装配中需要把压机工作台面、模具承压面和冲头运动方向一并考虑，而不是孤立绘制三个零件。

　　脱模方向应与环件轴线保持一致，避免侧向挤压。中部型腔分离后，石墨环应能沿轴向平稳退出，任何横向磕碰都可能使3mm厚的薄环发生断裂。若用于小批量试制，还可在模具外侧增加简单定位销或限位面，使操作人员在频繁填料、取件时仍能快速恢复合模位置。

　　整体来看，该模具的设计重点不在曲面复杂度，而在薄环制品的材料特性、压缩行程、分型方式和脱模稳定性。三段式结构把施压、容料、承托功能分开，使石墨粉或石墨板在封闭边界内被压制成13×19×3mm量级的环形件，适用于通讯及电子产品中小规格石墨环的试制与小批量成型。建模时应保证各零件装配关系清晰，配合面、止口、导入角和承压端面表达完整，便于后续加工、装配以及按实际压制反馈调整型腔尺寸。
