矿用高频振动脱水筛成套设备

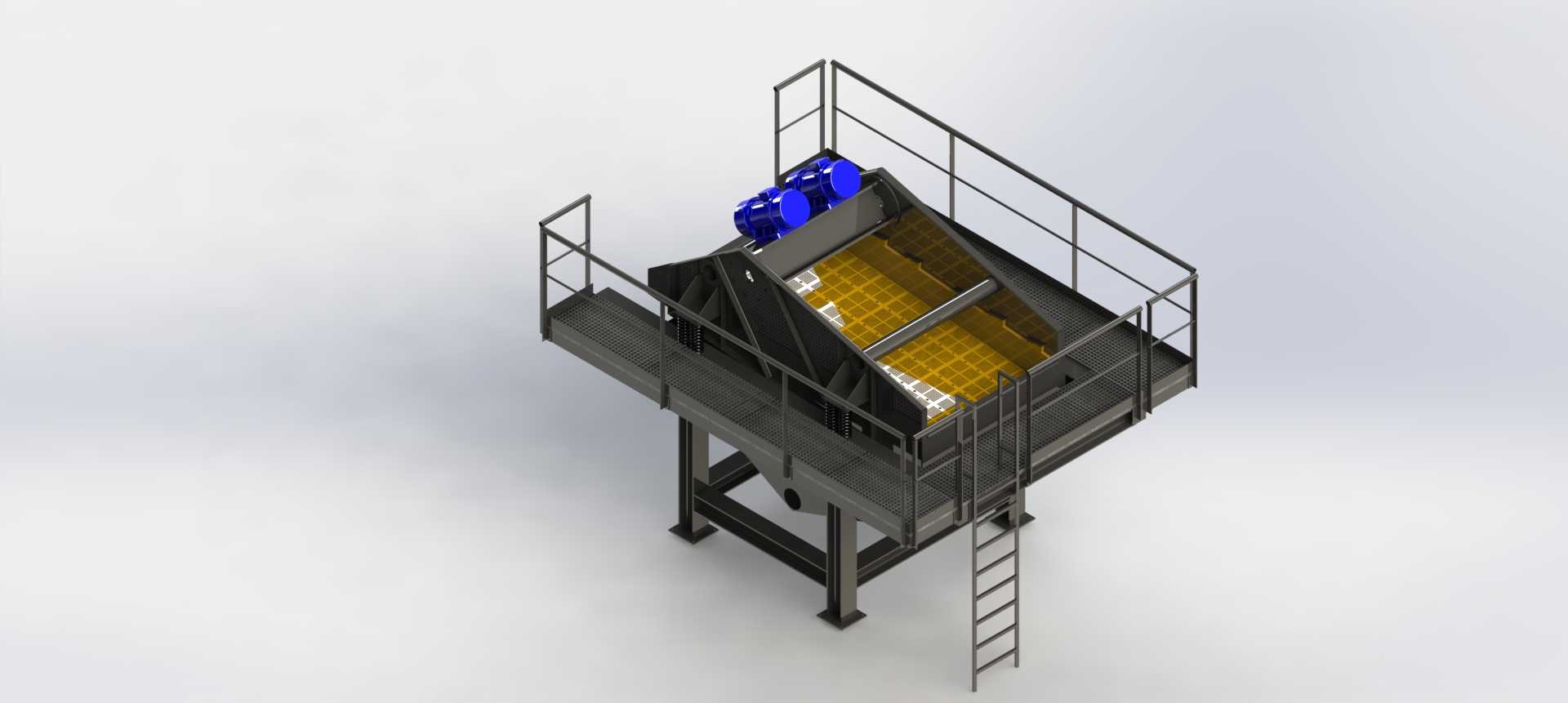

　　该套三维结构对应砂石骨料加工、洗煤厂煤泥回收、尾矿干排以及人工制砂生产线中常用的高频振动脱水筛分设备，整体采用高架支腿加检修平台的布置形式，筛箱主体倾斜架设在承重框架上方，进料端位置偏高，出料端朝向低位侧布置，物料进入筛面后在高频振动力作用下沿筛网向前连续输送，同时透筛水与细粒级物料穿过筛网汇入下方集水槽，完成固液分离与粒度分级作业。设备顶部配置两台并排安装的立式激振电机，电机偏心块高速旋转产生定向激振力，激振力方向与筛面呈设定夹角，既保证物料在筛面上保持松散跳跃状态避免筛孔堵塞，又能推动料层匀速向排料端移动，相比普通直线筛脱水频次更高，对细砂、煤泥这类含水高、易粘结物料的处理适配性更强。筛箱内部铺设带网格加强的耐磨筛网，

　　筛网下方设置承托梁与张紧机构，长期承受物料冲刷磨损后可快速拆换筛面，侧板采用加厚钢板折弯焊接成型，外侧布置加强筋板抵消振动交变载荷，避免长期运行出现侧板开裂问题。设备外围配套全周检修防护栏杆，栏杆沿平台外边缘连续布置，立杆与横杆间距满足现场安全检修规范，操作人员可在平台上完成激振电机维护、筛网更换、激振力调整作业，平台侧方设置直爬梯连通地面，爬梯踏步做防滑处理，从地面直达筛机检修面，日常巡检无需额外搭设脚手架。下部支撑钢架采用方管与型钢焊接成整体框架，四条支腿底部设置安装底板，可通过地脚螺栓固定在混凝土基础上，支腿之间布置横向与斜向支撑梁，抵消筛机工作时传递的交变振动载荷，框架下部预留集料斗与溜槽安装空间，

　　筛下物料与透筛水可直接汇入后续输送或水处理工序。从建模结构来看，整套设备完整还原了筛箱倾角、激振器安装位、护栏开门位置、爬梯排布以及支腿跨距，现场布置时需要在设备四周预留不小于一米的检修通道，顶部留出电机吊装空间，进料端衔接来料溜槽，出料端对接皮带输送机或集料仓，基础承重需要同时覆盖设备自重与满载物料重量，振动隔离位置可根据现场工况选配减振弹簧，降低振动向厂房结构传递。这类脱水筛在实际产线中常与轮式洗砂机、旋流器配套组成细砂回收系统，替代传统自然脱水工艺，大幅缩短成品砂脱水周期，减少细颗粒流失，三维建模阶段把筛体、支架、检修平台、爬梯与激振电机的装配关系全部还原，可直接用于产线布局干涉检查、钢结构基础载荷核算以及现场安装指导，结构上各部件的连接方式、检修开口位置与物料流向都贴合选矿筛分现场的实际使用逻辑，没有冗余装饰结构，完全按照工业设备的功能需求完成搭建。
