筛分机大型板材加劲肋屈曲校核结构

　　该结构对应大型筛分设备机身侧板的局部稳定性校核场景，筛分机作为散料分级作业的核心装备，长期承受激振器产生的交变载荷、物料堆积的竖向压力以及筛体往复运动带来的惯性力，大面积薄板侧板若未设置合理加劲结构，极易在载荷作用下发生面外失稳，这类失稳往往先于材料强度破坏出现，是筛体结构设计中必须重点管控的风险点。本次建模截取的是总长20米的超长筛体侧板的典型受力区段，板件本体厚度为10mm，截取分析段的竖向高度为2200mm，横向宽度为1000mm，板面上布置的纵向、横向加劲肋厚度统一为5mm，加劲肋与侧板采用焊接连接，共同组成板肋组合承载体系。

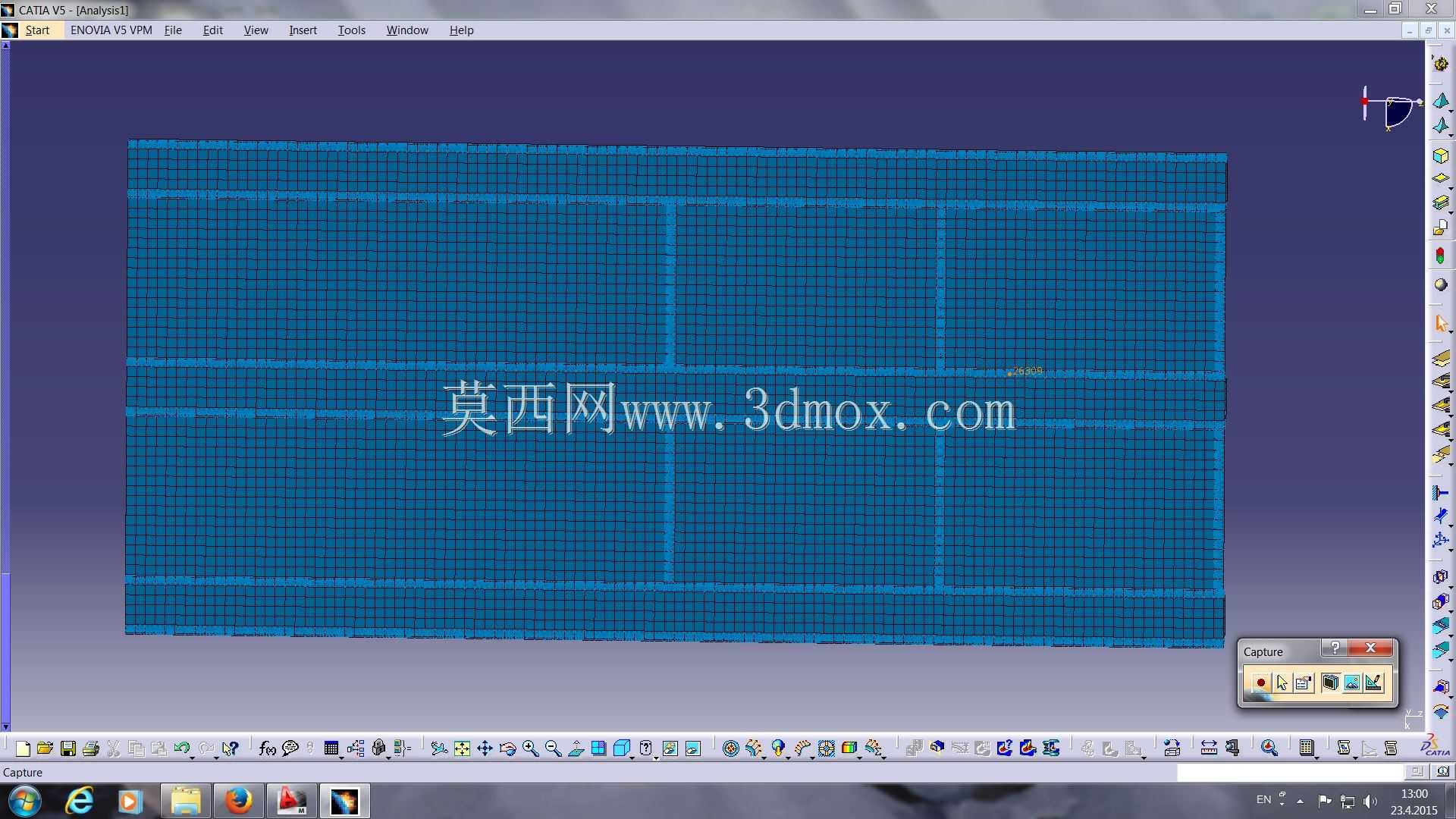

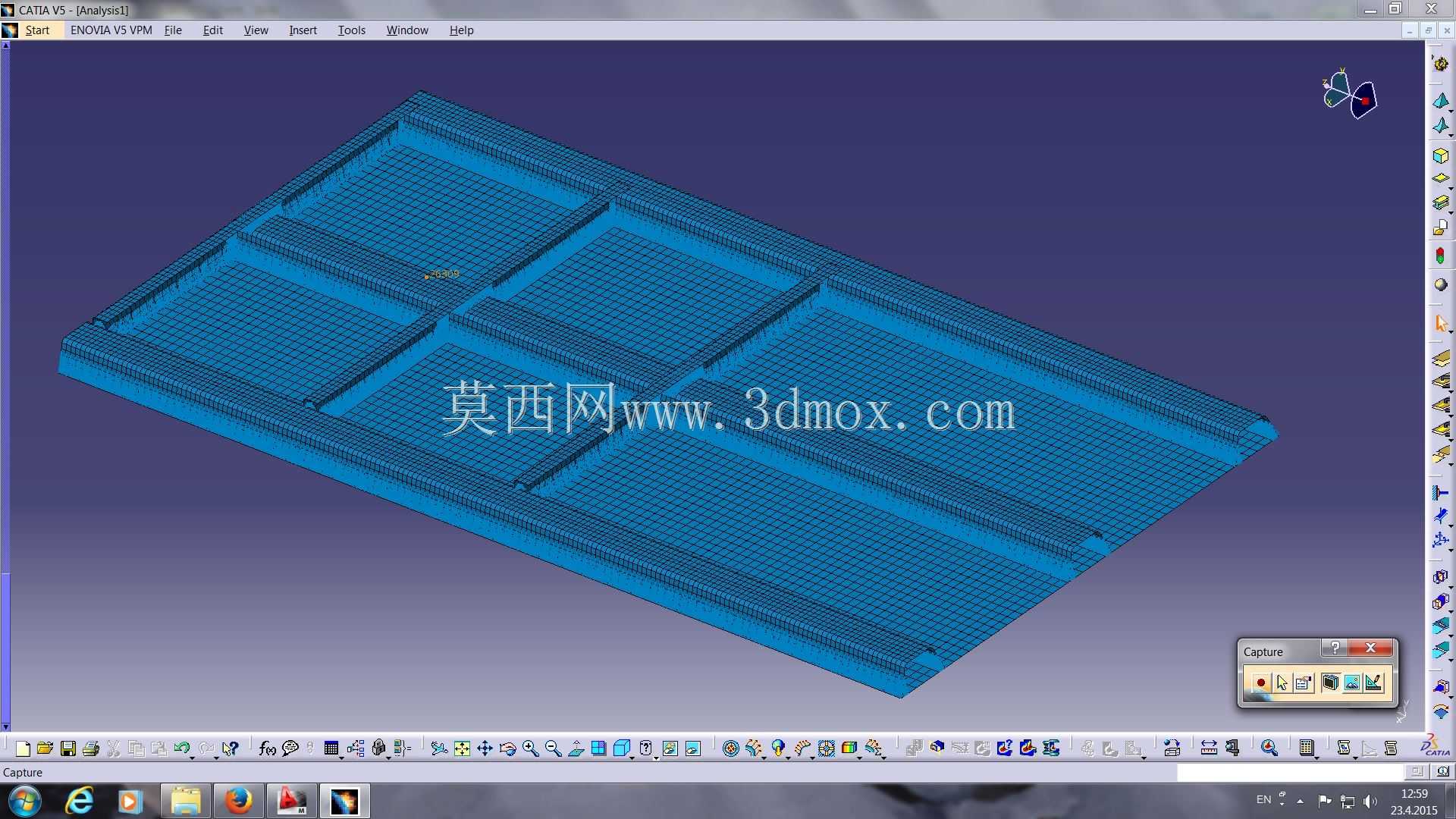

　　建模过程中首先对筛体其余未纳入局部分析的区段进行刚性约束等效，将远离目标分析区的相邻板段、横梁连接位、激振器安装座的刚度效应转化为边界约束条件，既避免全机长尺寸建模带来的网格规模冗余，也能准确还原目标段在整机中的受力边界。几何处理阶段保留了加劲肋与主板连接的转角过渡、板件边缘的安装孔位特征，删除了对屈曲临界载荷影响极小的焊缝余高、小尺寸倒角，在保证力学传递路径完整的前提下提升网格划分质量。网格划分以壳单元为主体，薄板与加劲肋均采用适配薄壁结构的单元类型，在加劲肋交汇节点、板边约束位置适当加密网格，应力梯度平缓的板件中部采用稍疏的网格尺寸，兼顾计算精度与求解效率。

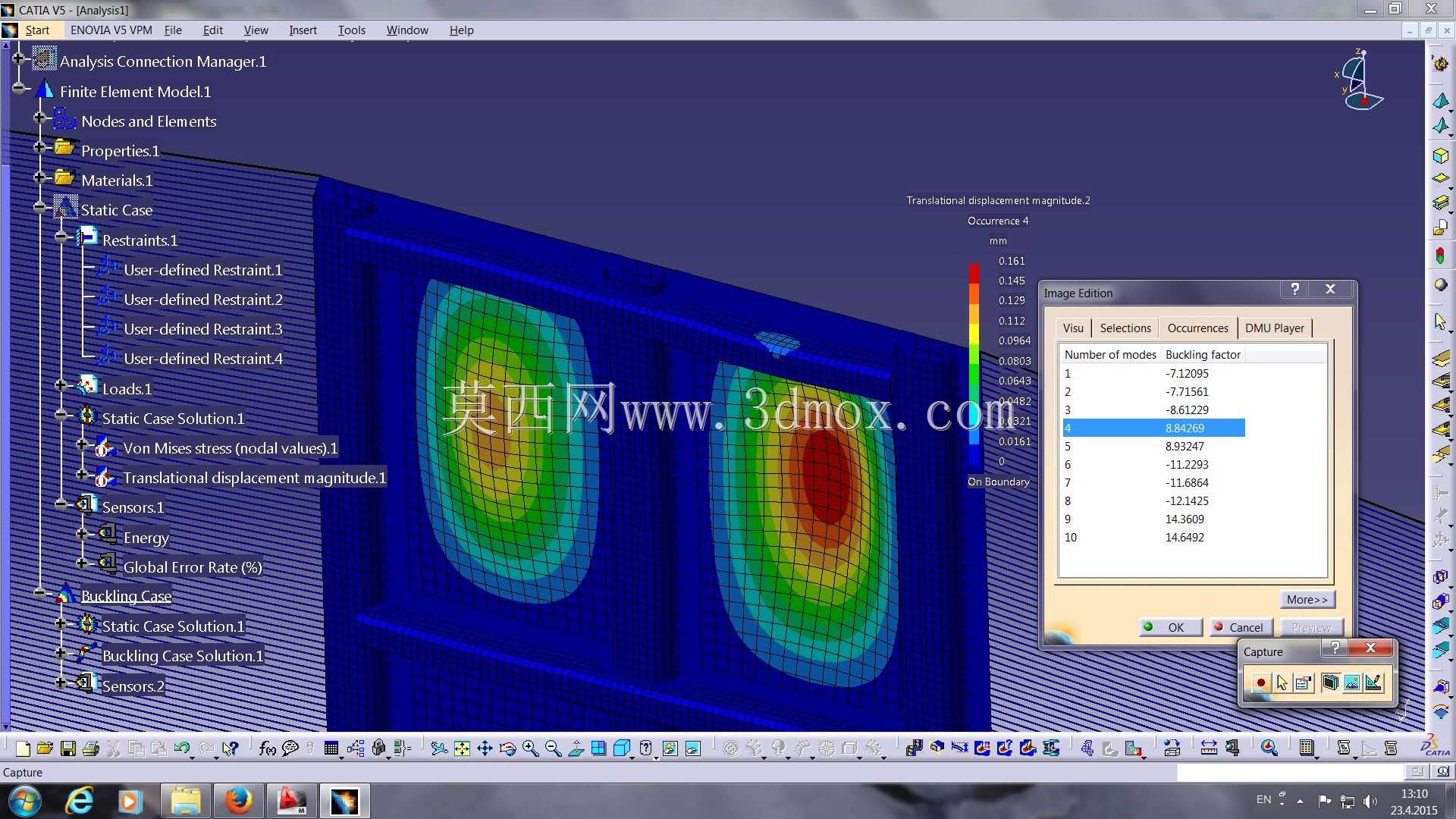

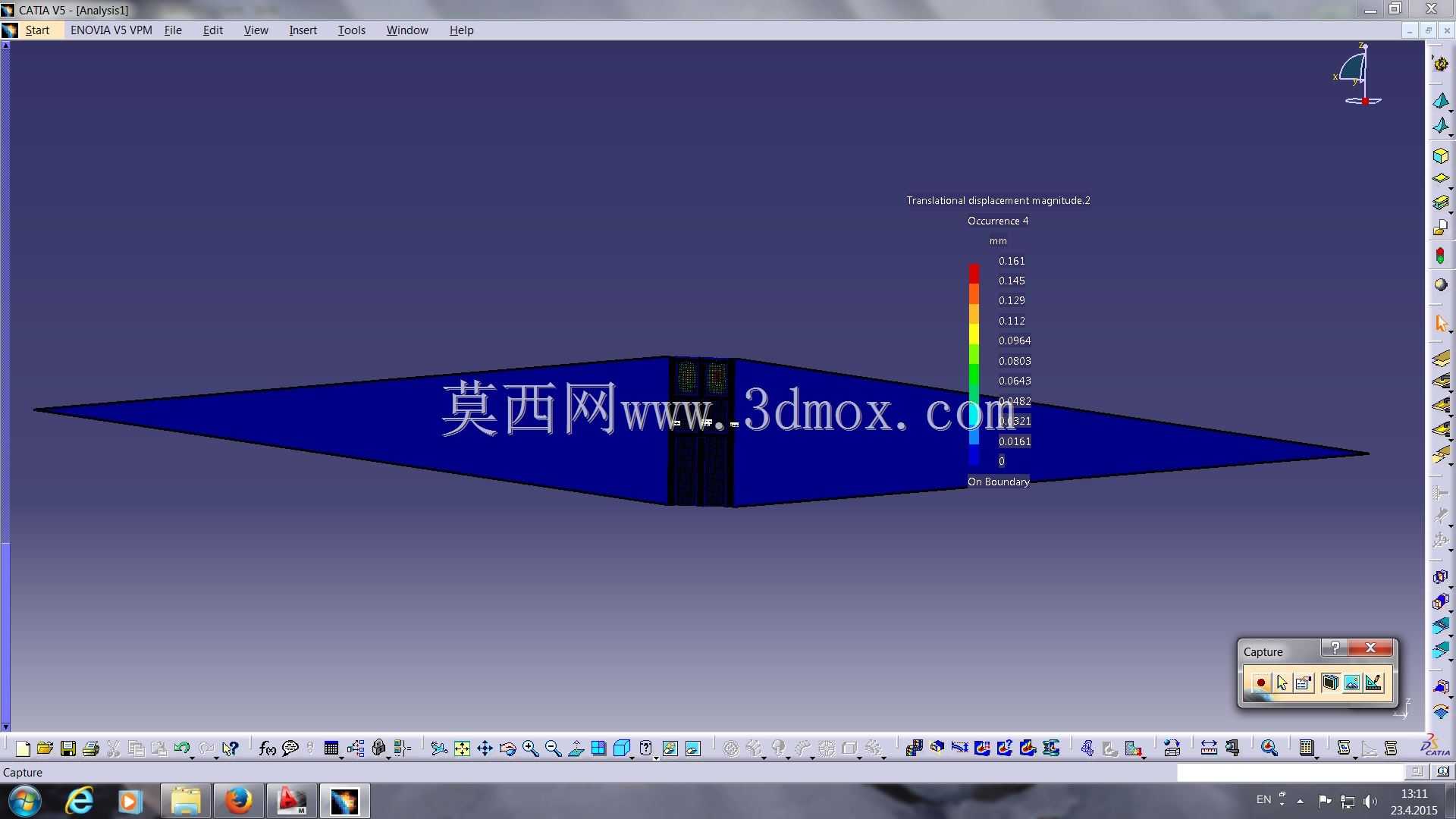

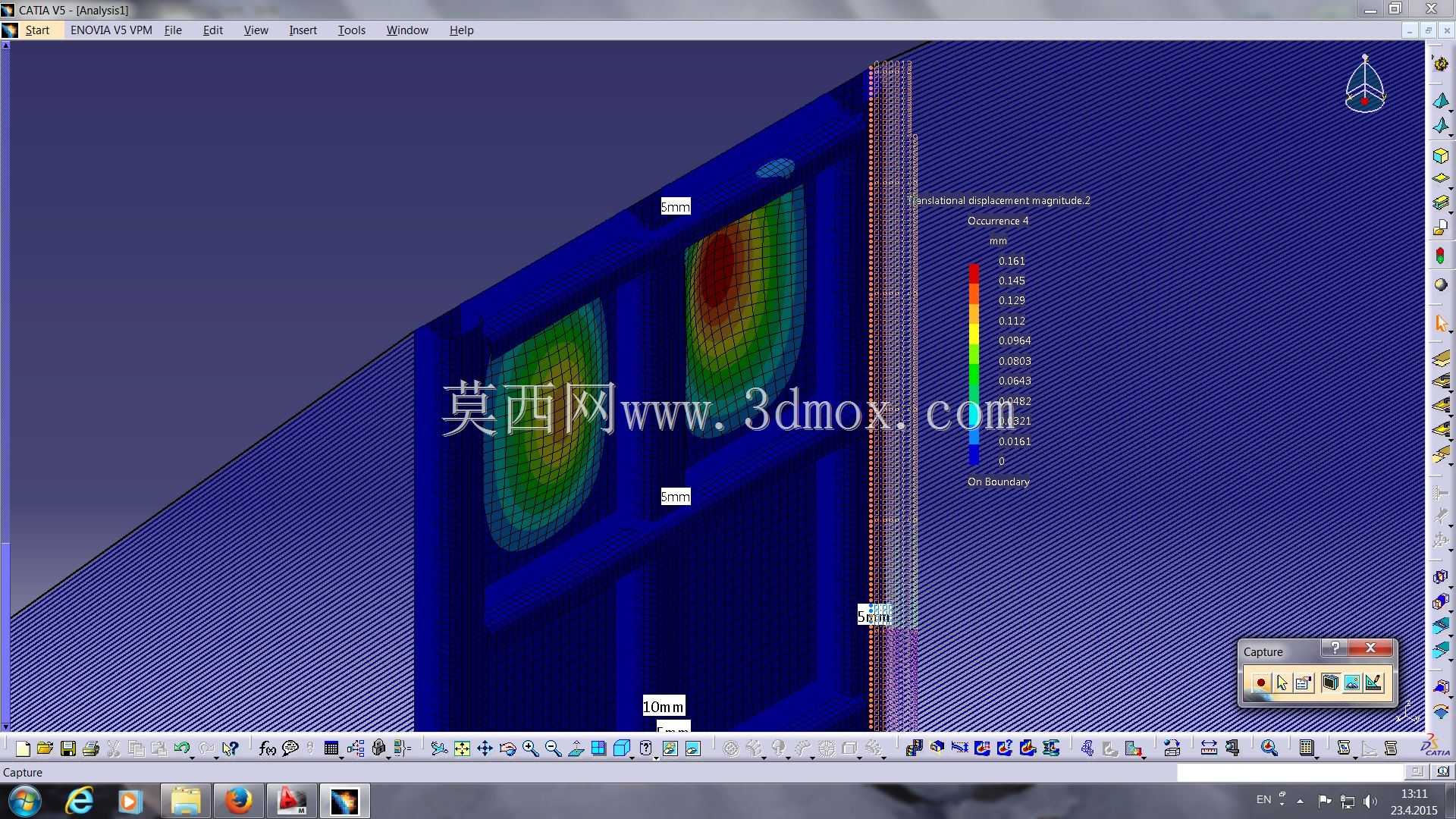

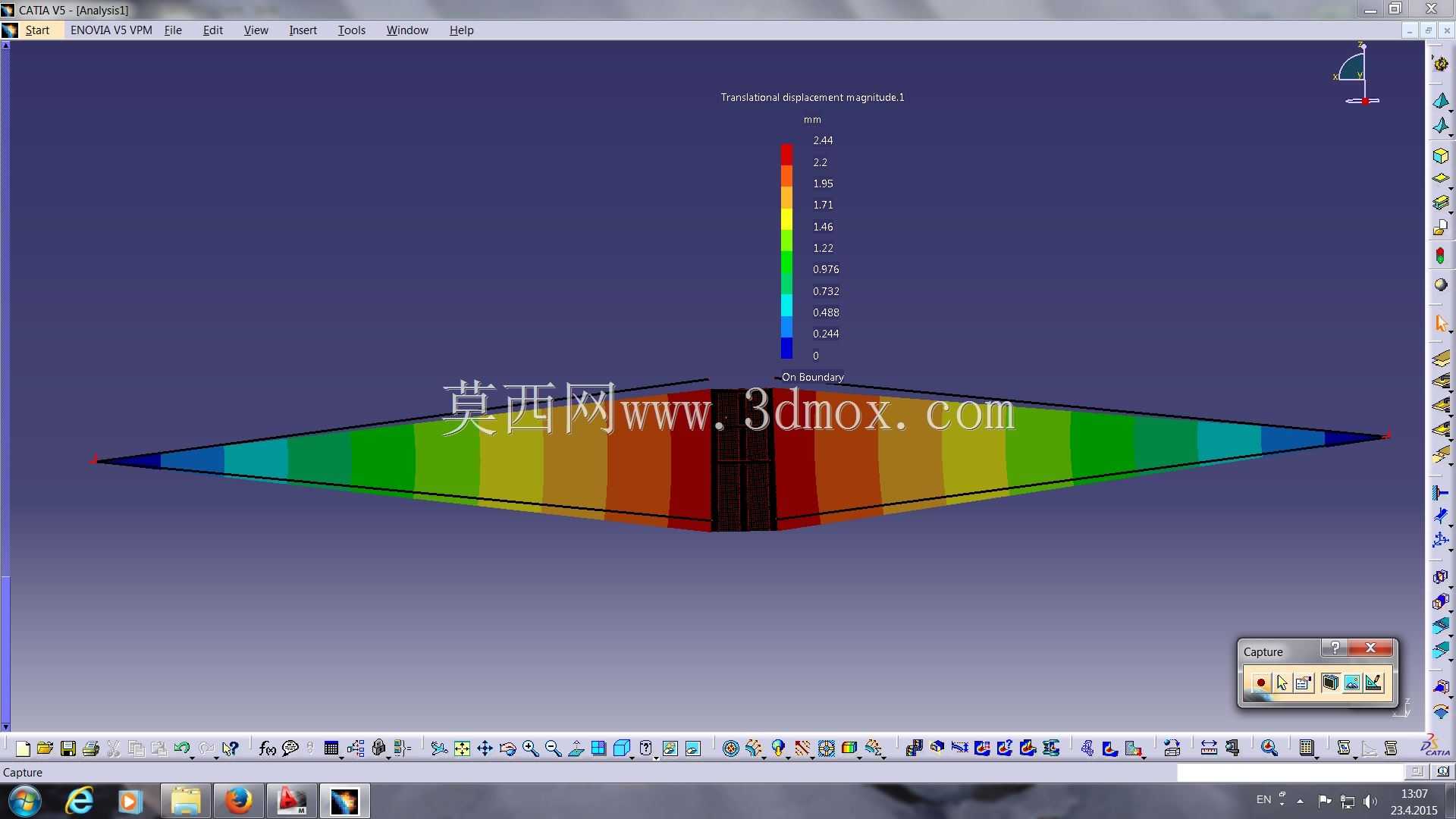

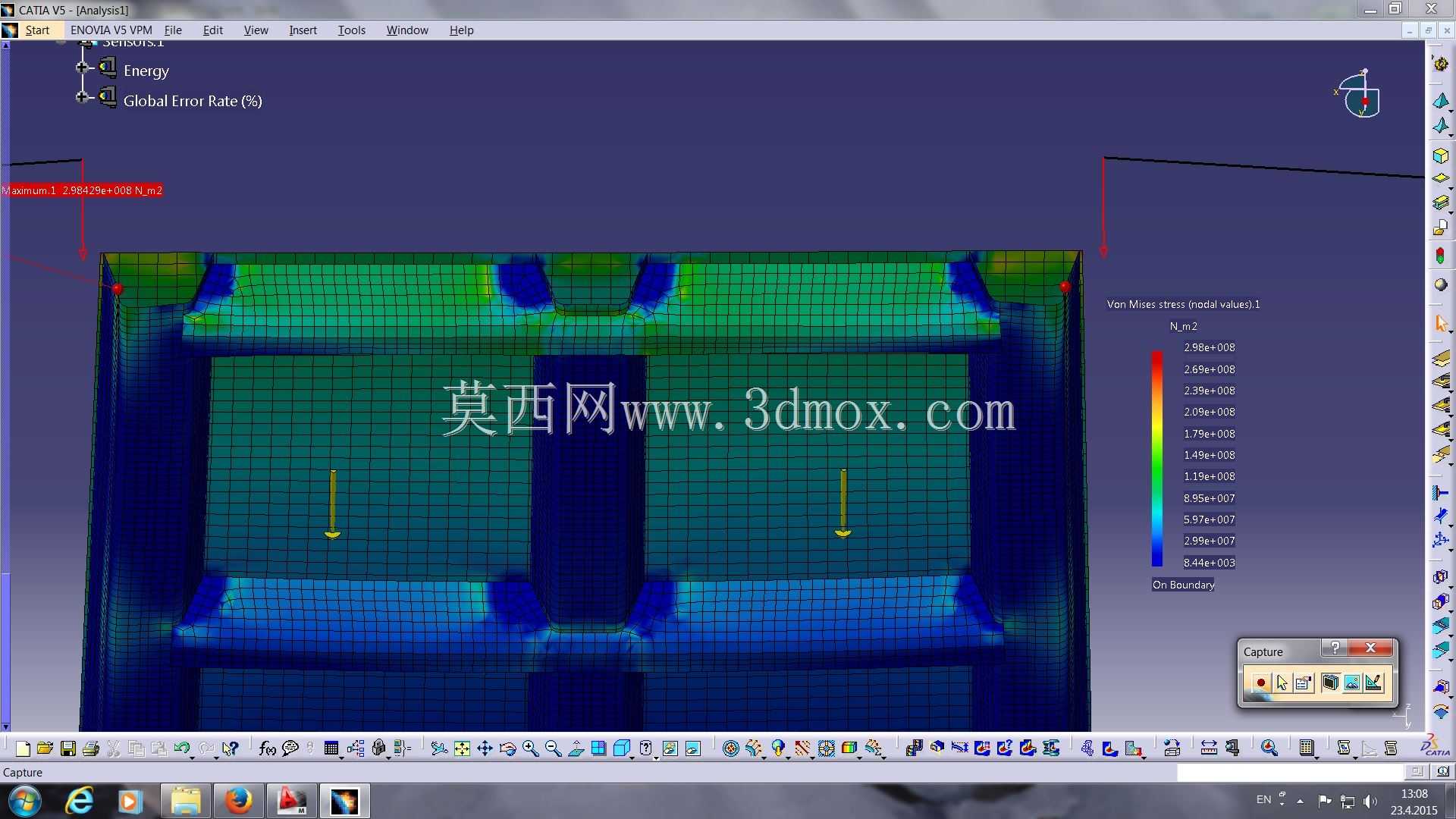

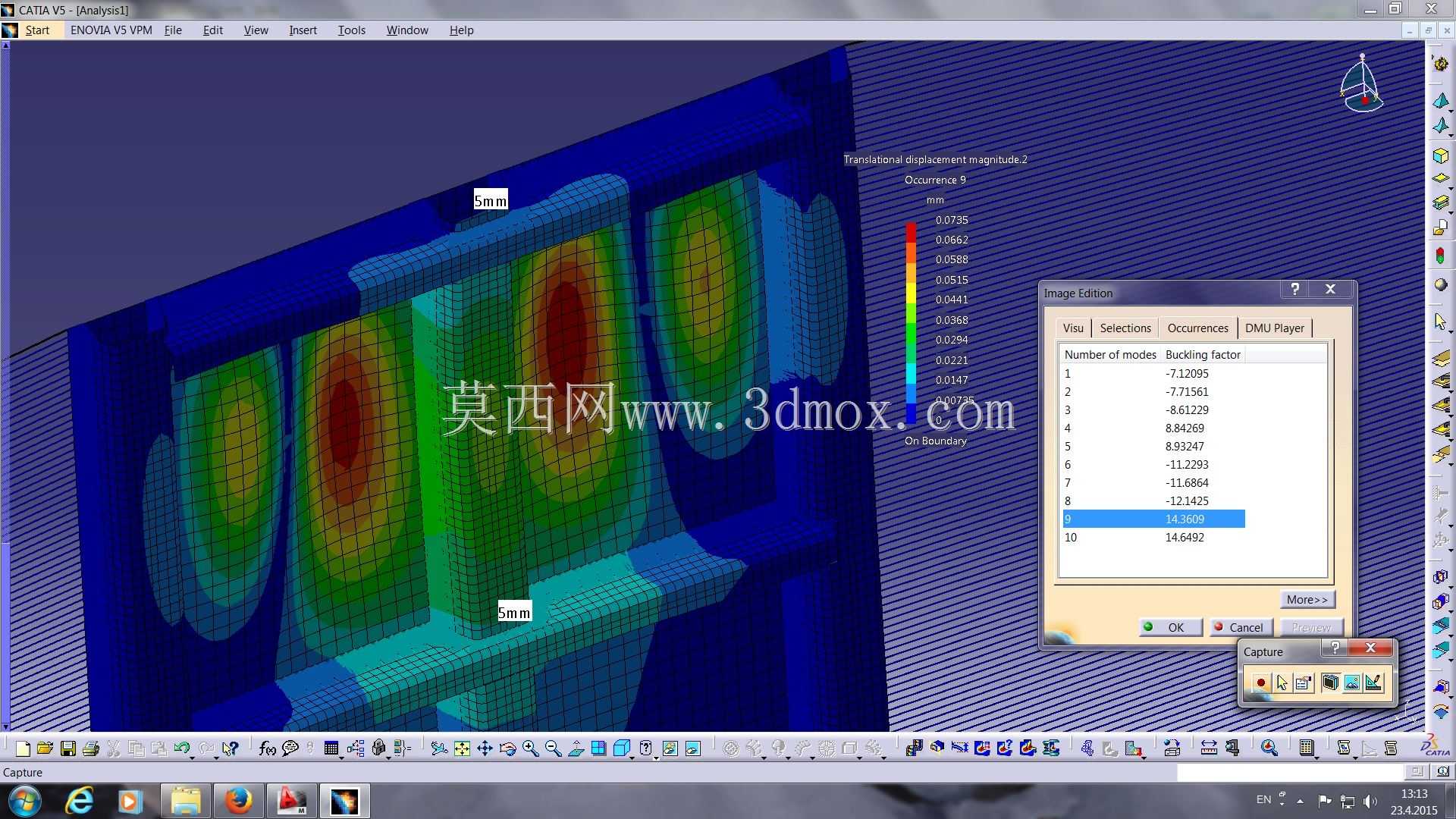

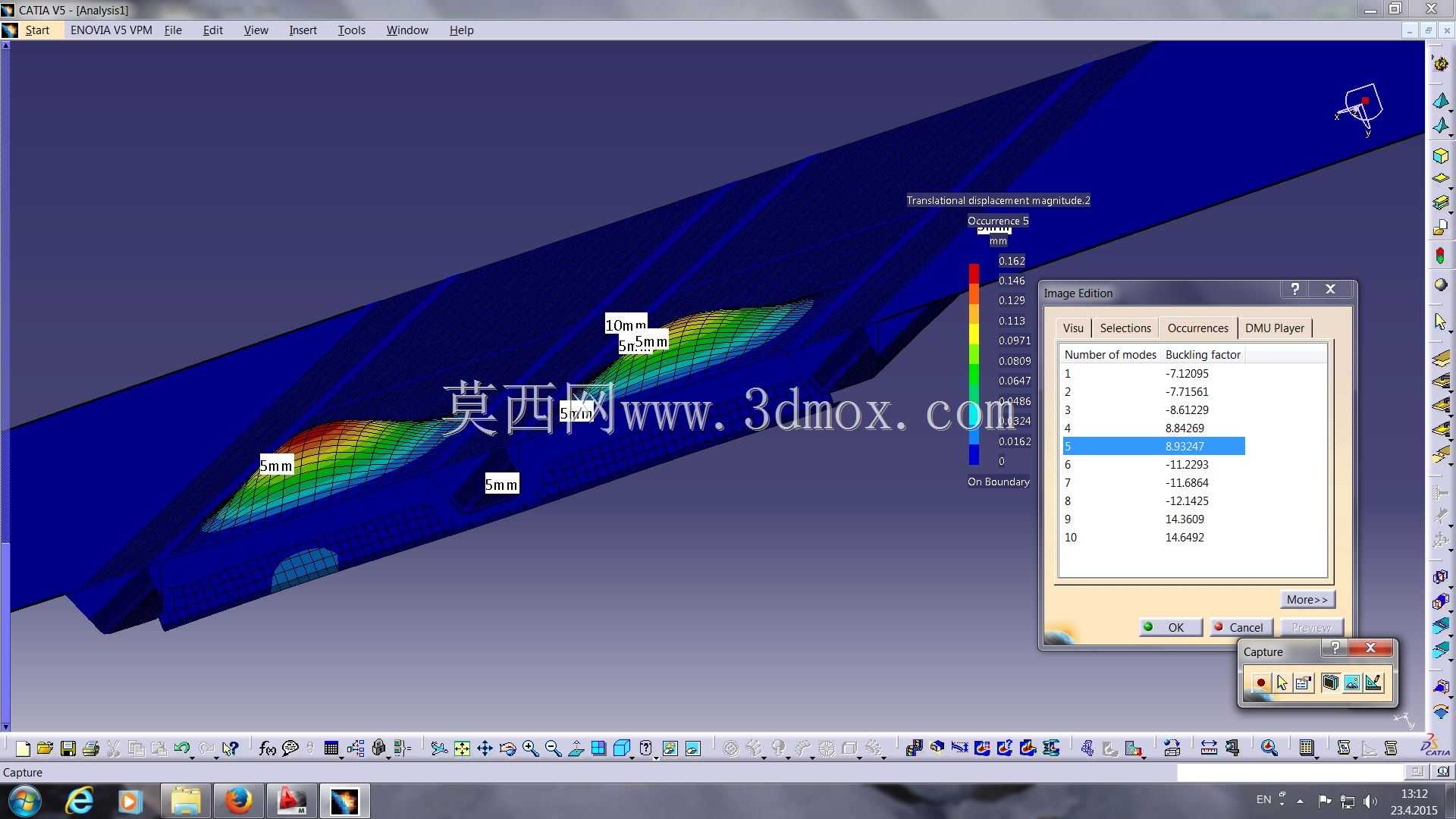

　　载荷设置贴合筛机实际运行工况，在板件对应物料承载侧施加竖向均布压力，同时叠加激振工作频率下的惯性载荷分量，约束位置匹配筛体与机架横梁、支撑梁的实际连接形式，限制对应节点的平动与转动自由度，还原整机装配后对该板段的限位作用。求解目标为结构的一阶屈曲特征值与屈曲模态，从计算结果的云图可以看出，失稳变形首先出现在两块横向加劲肋之间的无肋大板区，板件中部面外位移量最大，加劲肋布置位置的变形被明显抑制，说明现有加劲肋的分隔作用有效缩小了薄板的自由计算宽度，但若板区跨度设置过大，中部区域仍会率先发生凸曲失稳。

　　从工程设计角度看，这类板肋结构的屈曲承载力并不单纯由主板厚度决定，加劲肋的间距、截面惯性矩、布置方向都会直接影响临界失稳载荷：纵向加劲肋主要沿筛体长度方向传递轴向压应力，横向加劲肋则将大面积薄板分割为多个独立的小区格，降低每个区格的宽厚比。本次分析的5mm厚加劲肋若刚度不足，会在主板失稳前先发生肋条自身的弯扭变形，无法起到对板件的侧向支撑作用，因此建模时也同步校验了加劲肋的自身刚度，确保其在主板达到临界屈曲载荷前始终保持直线传力状态。

　　安装边界方面，该板段上下边缘分别与筛机顶部横梁、底部承重梁焊接固定，左右两侧与相邻筛板段通过高强螺栓拼接，所有连接节点在模型中均通过耦合自由度进行模拟，避免出现过度约束导致的屈曲载荷计算值偏高。分析结果可直接指导筛体侧板的结构优化：若一阶屈曲安全系数低于工况要求，可在变形最大的板区中部增设一道横向加劲肋，或适当加大现有加劲肋的截面高度，相比直接增加主板厚度，加劲优化的方案增重更少、成本更低，更适合超长大型筛分设备的轻量化设计需求。同时该建模分析思路也可复用于其他大型薄壁焊接结构的稳定性校核，通过局部截取+刚性等效的方式，在不需要构建整机完整模型的前提下快速定位结构失稳风险点，为板材厚度选型、加劲肋布置方案提供明确的量化依据。
