倾斜式直线振动筛分输送设备结构设计

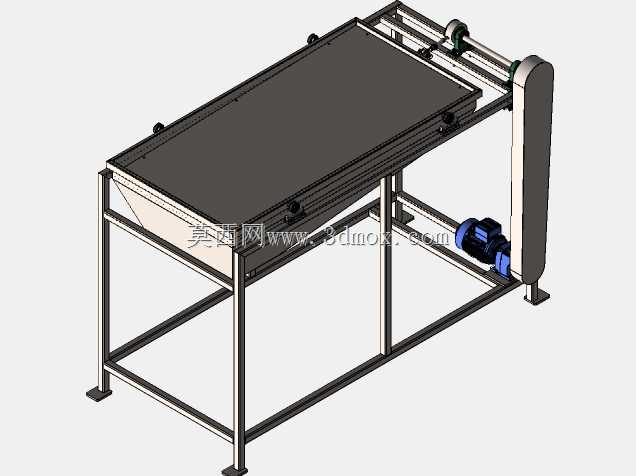

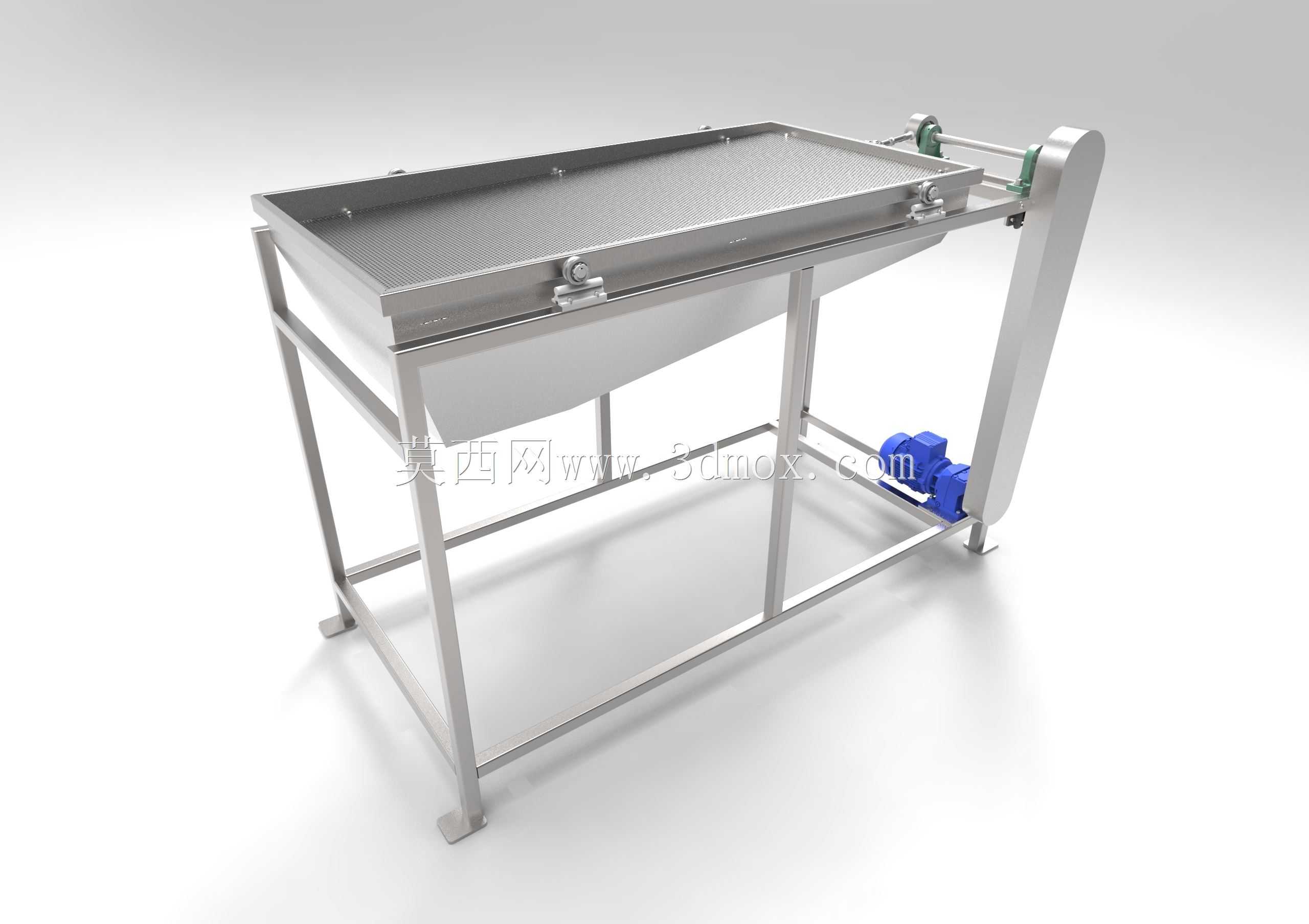

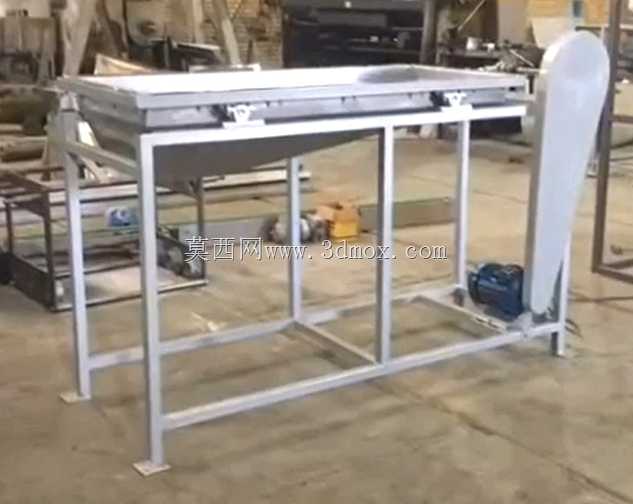

　　在散料处理的生产环节里，这类倾斜布置的直线振动筛分设备，主要承担颗粒状、小块状物料的粒度分级、除杂作业，常见于食品加工、粮食清选、化工原料初筛、建材骨料分级这类需要连续化物料分选的场景，相比固定筛网的筛分设备，它依靠定向振动让物料在筛面上做连续的抛掷前进运动，既可以避免筛孔被粒径接近的颗粒卡塞，也能让物料在行进过程中充分松散分层，让小于筛孔的物料快速透筛，大幅提升筛分效率。从结构组成来看，整套设备主要由筛箱主体、支撑机架、振动驱动单元、筛网压紧机构、接料斗几个核心部分构成，筛箱整体采用倾斜安装的布置方式，倾角控制在适合物料自然下滑结合振动送料的区间，既保证物料有足够的前进速度，也不会因为倾角过大导致物料在筛面停留时间过短、

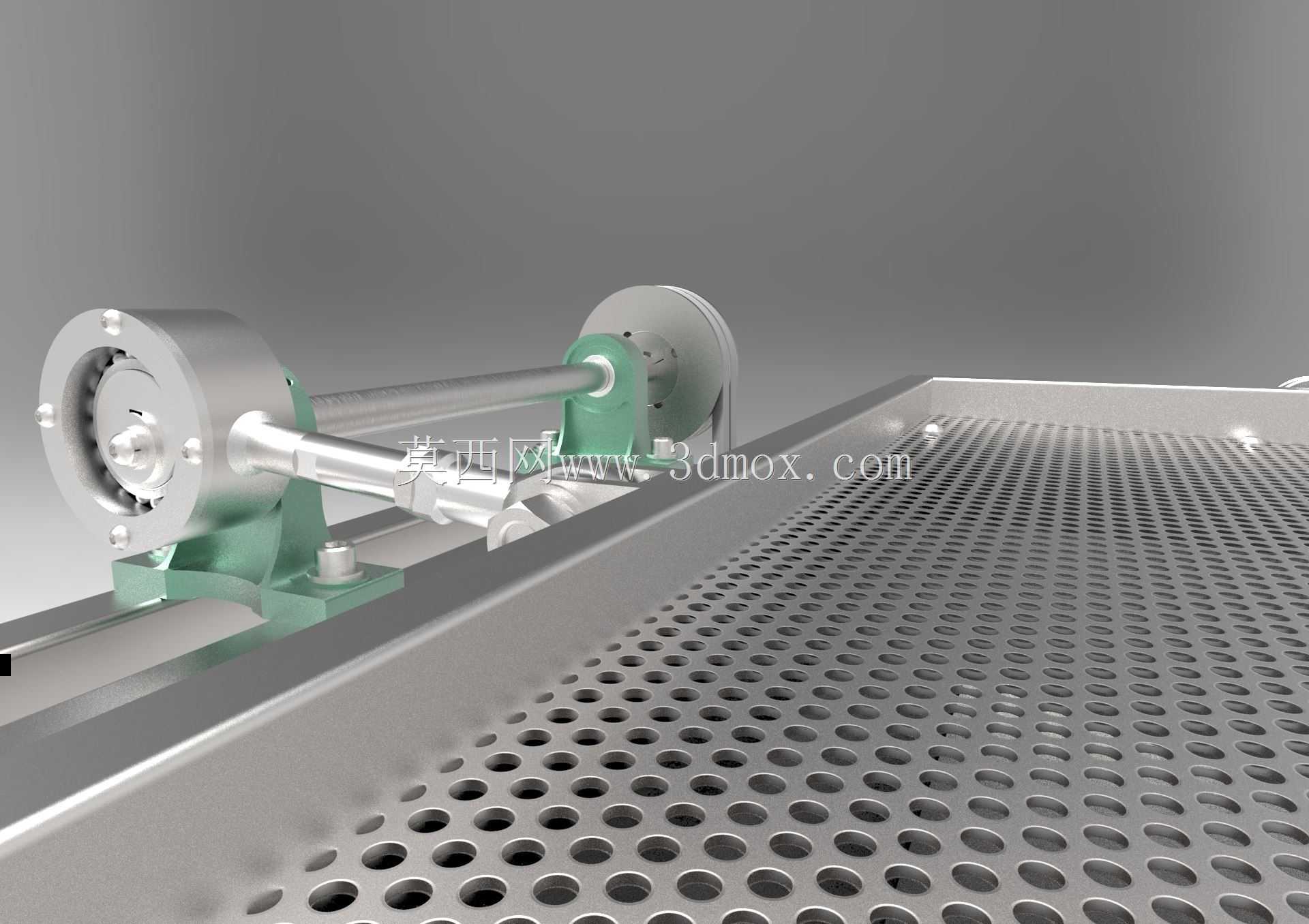

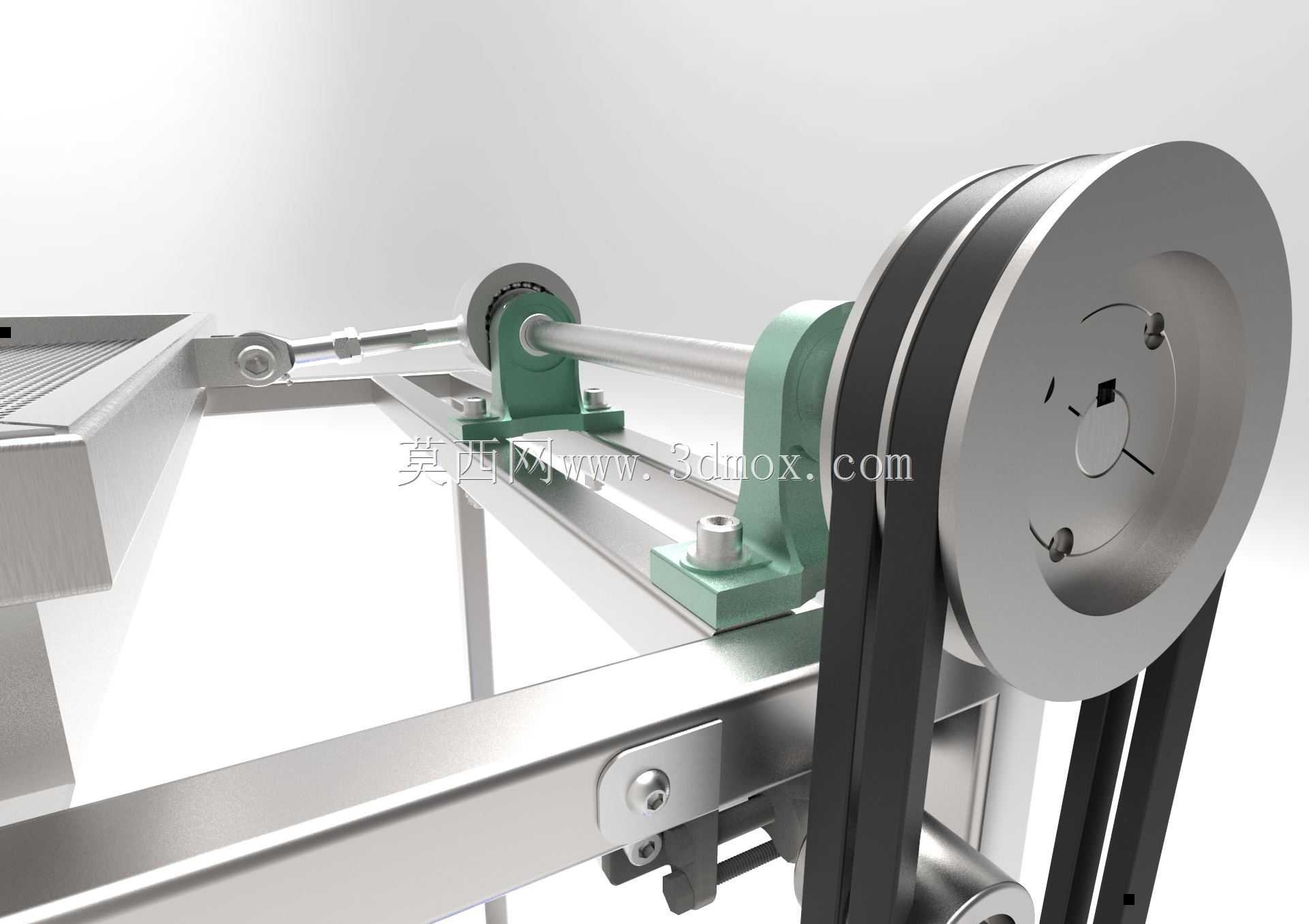

　　筛分不充分。支撑机架采用方管焊接的框架式结构，四条支腿底部设置了安装固定的脚座，安装时可以通过膨胀螺栓与地面基础固定，抵消设备运行时产生的振动偏移，机架的横梁布置完全匹配筛箱的支撑点位，避免长期运行出现结构共振导致的焊缝开裂问题。筛网部分采用快拆式的压紧结构，筛面两侧用快速夹钳压紧固定，不需要复杂的拆装工具就可以完成筛网的更换，适配不同筛分粒径的作业需求，用户可以根据待筛物料的粒度更换对应目数的筛网，筛箱下方设置的倾斜接料斗，可以将透筛的物料汇集到指定的出料位置，方便和下游的输送设备、料仓衔接。驱动端采用偏心振动的传动结构，电机通过带传动带动偏心轴转动，产生固定方向的激振力，让筛箱沿直线方向做往复振动，传动部分设置了安全防护罩，避免运行过程中异物卷入传动部件，也能防止操作人员误触转动部件引发安全风险。在设计这类设备的三维结构时，首先要确认的是安装边界尺寸，设备的整体长度要匹配生产线的预留安装空间，宽度要满足额定处理量下的筛面宽度要求，支腿的高度要适配上下游设备的进出料口高度差，避免出现物料转接的落差过大导致的粉料飞扬、或者落差过小导致的物料堵积问题。结构设计过程中，需要重点校核机架的结构刚度，因为振动设备长期承受交变载荷，如果机架的方管选型壁厚不足、或者焊接点位布置不合理，很容易在运行一段时间后出现机架变形、焊缝疲劳开裂的问题，所以在建模阶段就需要对支撑点位做加强处理，在激振力传递的路径上增加加强筋，分散应力集中的点位。

　　另外筛箱的倾斜角度是设计中的关键参数，角度过小会导致物料在筛面上行进速度过慢，筛面物料堆积过厚，降低透筛效率；角度过大则会让物料快速滑过筛面，部分小粒径物料还没来得及透筛就被送出筛面，导致筛分精度下降，需要结合待处理物料的摩擦系数、堆积密度来匹配合理的倾角范围。筛网的压紧结构设计也需要重点考量，要保证筛网在长期振动过程中不会出现松动，否则筛网和筛箱的振动不同步，会大幅降低筛分效率，还会加快筛网的磨损速度，采用侧边夹钳压紧的结构，既可以保证足够的压紧力，也能缩短筛网更换的停机时间，适配多品种物料切换筛分的生产需求。设备的驱动单元布置在筛箱的出料端一侧，这样的布置可以让激振力的方向和物料前进方向形成合理的夹角，既推动物料前进，

　　也能让物料在筛面上产生小幅的抛掷效果，让物料层松散分层，提升透筛的概率。接料斗的倾斜角度也要大于物料的安息角，保证透筛后的物料可以顺利滑出接料斗，不会在斗内积料，长期积料不仅会增加设备的额外负载，还会导致物料交叉污染，影响筛分的纯度。在三维建模的过程中，所有的装配间隙都需要预留合理的公差，尤其是振动部件和固定机架之间的连接，要避免出现刚性硬连接，防止振动直接传递到机架和地面，引发整个生产线的振动噪声问题，同时各个转动部件的位置要预留足够的维护空间，方便后期对轴承、传动带做日常的维护更换，不需要拆解过多的部件就可以完成维保作业。这类筛分设备因为结构简单、运行稳定、维护成本低，在中小规模的散料处理生产线中应用非常广泛，相比大型的圆振动筛，它的占地面积更小，安装灵活，既可以单独使用完成单点的筛分作业，也可以多台串联使用，完成多级粒度的分级作业，适配不同的生产工艺需求。
