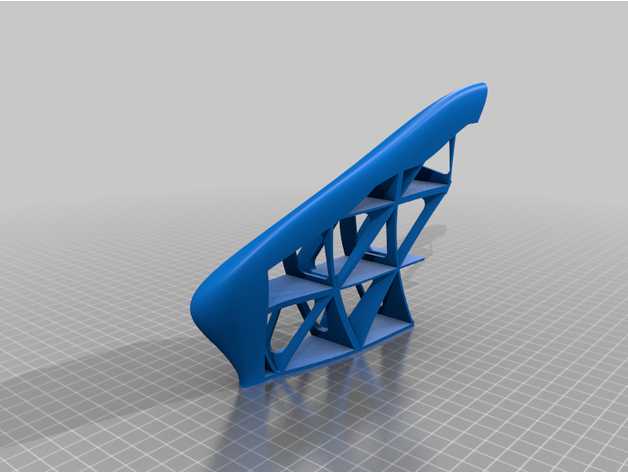

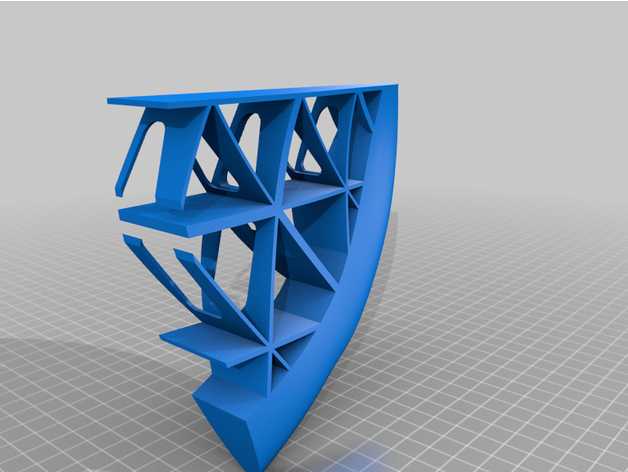

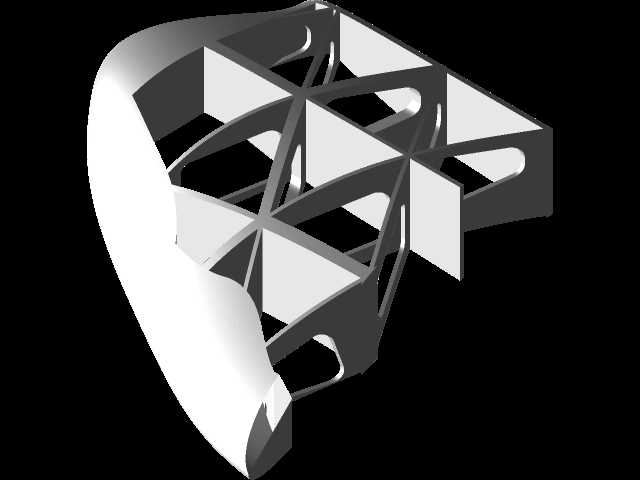

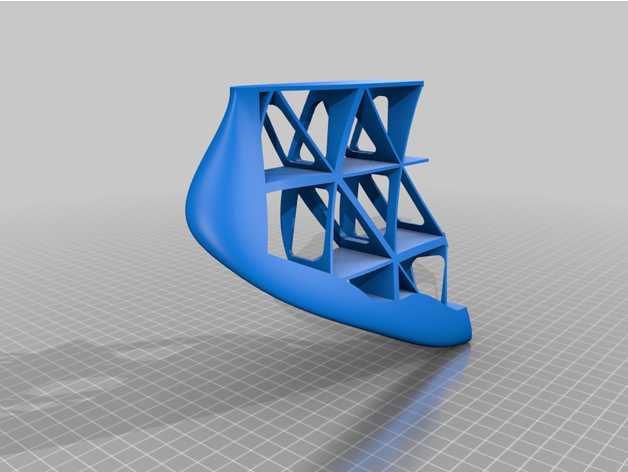

冲浪板配套液压夹持机械手结构

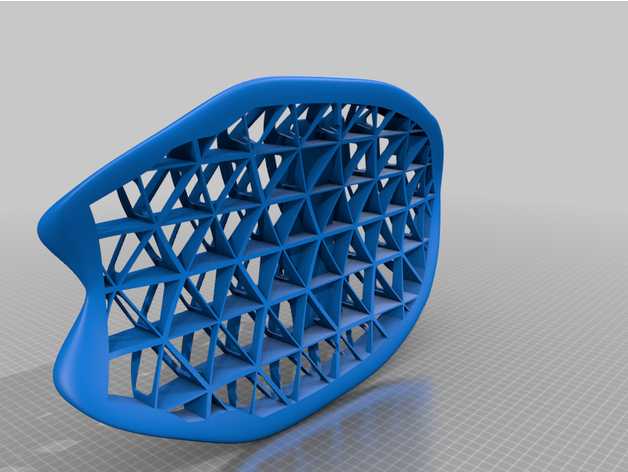

　　这套三维结构围绕冲浪板在加工、转运和姿态调整过程中的夹持需求展开，主体采用液压驱动的手部执行形式，适合嵌入小型工装台、板材修边线或运动器材装配工位。实际车间里，冲浪板属于大尺寸、薄壁、曲面连续的工件，普通平口钳只能夹住规则边缘，刚性压块又容易在板体表面留下压痕；液压手的优势在于输出力稳定、动作行程可控，能够通过指部开合和摆转配合，把曲面工件托住而不是单纯硬压。

　　从使用场景看，该结构并不追求高速搬运，而是强调低速大夹持力和位置保持。冲浪板在打磨边缘、安装尾舵座、粘贴防滑垫或检测外形时，都需要工件被可靠固定。液压回路在换向阀闭锁后可以维持夹持压力，操作人员进行修边、钻孔或装配时，工件不会因侧向力产生滑移。若用于生产线，也可将该手部安装在翻转架或简易机械臂末端，配合输送带完成板件取放；若用于单机工位，则可固定在工作台侧方，作为可摆动的辅助夹紧单元。

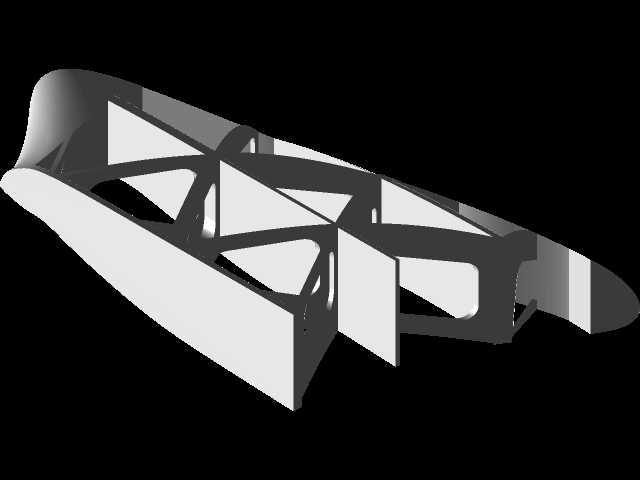

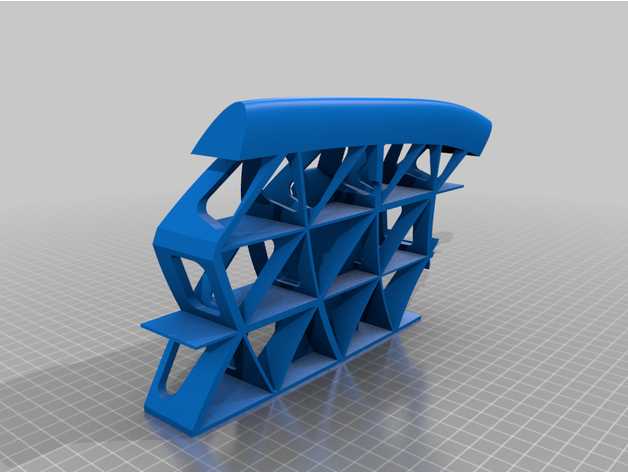

　　功能设计上，手部由掌座、活动指、铰接销轴、驱动连接件和液压执行件组成。指部开合不是简单直线推压，而是通过铰接关系把液压件的直线位移转化为夹持角度变化，使指端在闭合过程中同时产生靠近和下压的运动趋势。这样的布置对曲面件更友好：指端先接近板体侧面，再在继续闭合时形成包夹，接触位置可根据板厚调整。掌座作为主要承力件，需要承担指部反力和液压件推力，因此建模时在铰接孔周围保留了较厚的实体区域，并通过加强轮廓降低孔口应力集中。

　　设计思路上，结构把力传递路径尽量缩短。液压执行件一端连接掌座，另一端驱动连杆或活动指，销轴位置决定了力臂关系。若铰接点过于靠近指端，夹持力会下降但开合范围增大；若铰接点靠近回转中心，指端力增大但行程变小。冲浪板宽度和厚度变化较大，因此指部采用较长轮廓，并在接触区预留可更换垫块的位置。实际应用中，垫块可选用聚氨酯、尼龙或橡胶包覆材料，既增加摩擦，又避免金属直接接触复合材料板体。

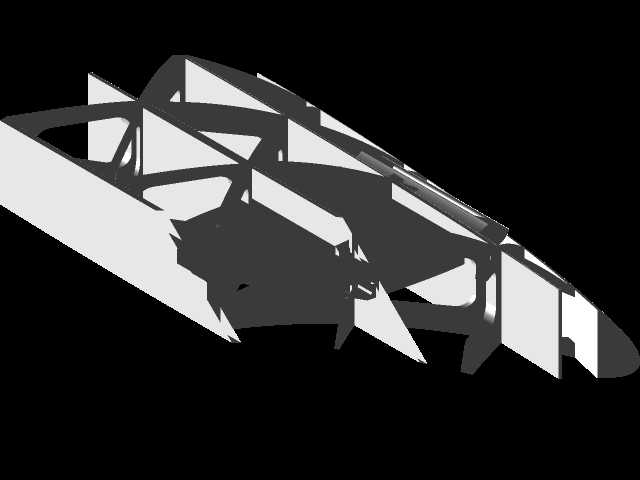

　　外形边界方面，手部整体呈窄长掌状，闭合时指部向中心收拢，张开时两侧外摆，安装面集中在掌座后端，便于与标准支架、导轨滑台或工装板连接。三维建模时需要重点检查三种极限状态：完全张开时指部不能与掌座、油管接头发生干涉；完全闭合时指端应保留合理间隙，不能出现过约束撞击；夹持典型板厚时，液压件行程不应走到极限位置，以免失去调节余量。安装边界还要考虑液压管路走向，接头处应留出扳手空间，软管弯曲半径不能过小，避免随手指反复摆动后产生疲劳磨损。

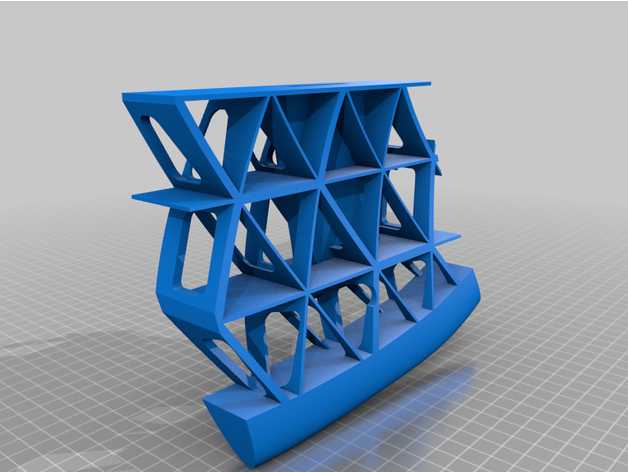

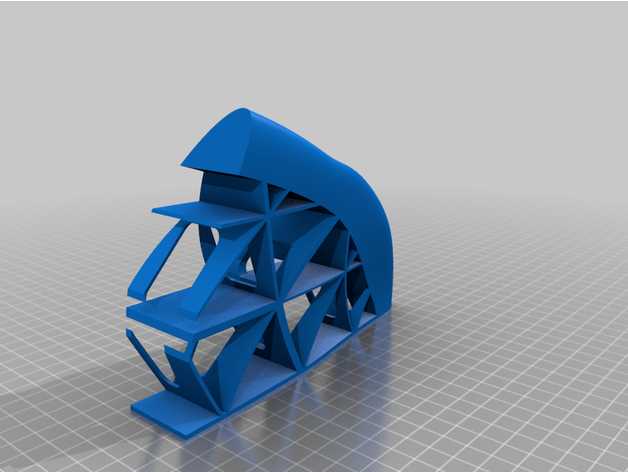

　　在结构细节上，销轴孔与活动指之间属于高频相对运动区域，适合采用衬套或耐磨销轴，便于后期维护。指部轮廓没有采用尖锐边角，而是在受力外侧设置圆滑过渡，这既有利于铸造或加工后的强度，也能减少工装操作中的磕碰风险。掌座背面的连接孔按规则阵列布置，可适配不同方向的安装；若需要调整夹持高度，只需在掌座与支架之间增加垫板，不必改动手部主体。

　　从工程校核角度看，夹持力并非越大越好。冲浪板外壳多为复合材料，局部承压能力有限，液压系统应设置减压阀或节流阀，使闭合速度平稳、最终压力可调。指部接触长度也影响压痕风险，较宽的接触面可以分散载荷，较窄的指端则适合避让板边附件。模型在指端区域保留了附加垫块的装配空间，设计人员可根据被夹工件的表面硬度更换接触件。

　　对于三维建模和设备选型人员，这套结构的价值在于把液压驱动、铰接增力、曲面夹持和工装安装结合在一个紧凑手部中。建模时可先确定掌座安装面和液压件行程，再反推指部长度、铰接点位置和张开角度；装配验证时应重点观察指部运动包络、液压件伸缩极限以及工件放入后的接触线。用于冲浪板生产时，它可以承担稳定夹持和姿态保持任务；经过指端形状调整后，也能推广到其他大型薄板、曲面壳体或非金属件的辅助装夹场景。
