马维尔SATA主机控制器芯片封装结构

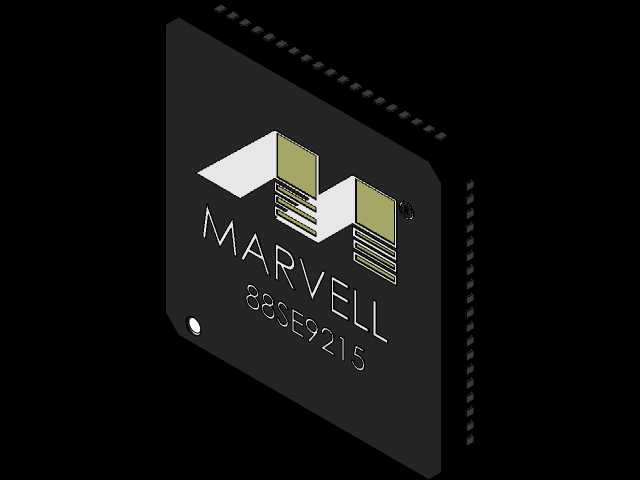

　　在桌面工作站、机架式存储服务器、嵌入式磁盘阵列以及工业控制主机的板卡布局阶段，SATA主机控制器是决定存储链路带宽与扩展能力的核心器件，本次建模还原的Marvell 88SE92xx系列主控，正是面向多盘位存储扩展场景推出的PCIe转SATA桥接控制芯片。从板级集成的实际需求出发，该器件采用标准四方扁平QFP封装，本体为黑色矩形塑封体，四边均匀排布细密鸥翼形引脚，建模时完整还原了引脚的节距、伸出长度与弯折弧度，结构工程师在绘制PCB封装、评估贴片焊接空间时，可以直接参照模型确认焊盘对位关系，避免出现引脚干涉、焊盘偏移的问题。芯片顶面的丝印标识包含品牌LOGO、型号刻印与定位标记，其中一角的圆形凹点为第一引脚定位标识，贴片装配时可通过该标记快速确认芯片摆放方向，防止反向贴装导致的器件烧毁。

　　从功能链路来看，这款控制器承担PCIe总线到SATA接口的协议转换工作，上游通过双通道PCIe 2.0链路与主板主控芯片连接，单通道带宽可达5.0Gb/s，下游可扩展出2至4个SATA 3.0端口，单端口支持6Gb/s的传输速率，能够同时挂载多块机械硬盘或固态硬盘，满足中小容量存储阵列的盘位扩展需求。芯片内部集成硬件RAID运算单元，可独立完成RAID0、RAID1、RAID10等常见磁盘阵列模式的数据校验与条带化处理，无需占用主机CPU的运算资源，搭配内置的增强型ARM处理核心，可自主处理存储链路的指令调度、坏块管理与热插拔响应，在长时间大流量数据读写场景下，能够有效降低主机端的负载压力。

　　结构设计层面，模型严格对照实物封装尺寸搭建，塑封本体的长宽比例、厚度公差、引脚共面度都按照量产器件的规格参数还原，板卡设计人员在进行整机结构堆叠时，可以将该模型导入装配环境，校验芯片与周边电容、电阻、散热片、机箱侧壁的安全间隙。由于该芯片工作时在持续大吞吐量读写场景下会产生一定热量，多数板卡设计会在芯片顶面加装小型铝制散热片，建模时预留了散热片的安装贴合面，可直接匹配不同厚度散热片的装配校核，确认散热片安装后不会与相邻高器件产生空间冲突。

　　在实际应用场景中，这类主控芯片广泛搭载在多盘位NAS主板、PCIe转SATA扩展卡、工业工控机存储子板、小型磁盘阵列柜内部，相比主板原生的SATA端口，通过该芯片扩展的端口可支持更多存储设备挂载，同时硬件RAID功能可在不依赖主板南桥驱动的情况下独立实现磁盘冗余，提升存储系统的数据安全性。建模过程中对芯片边缘的倒角、引脚的金属质感、顶面丝印的分层细节都做了还原，既可以用于电子设备的结构展示、板卡装配干涉校验，也可作为存储类产品三维演示、教学拆解场景的元器件素材，帮助硬件设计人员直观理解QFP封装主控芯片的外形特征与安装边界，在前期布局阶段就完成焊接空间、散热空间、走线空间的综合评估，减少后期打样返工的概率。
