Amarok摩托车用轻量化三夹连接件

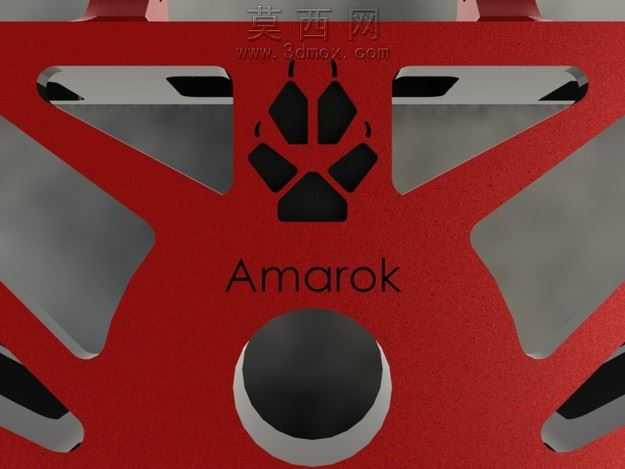

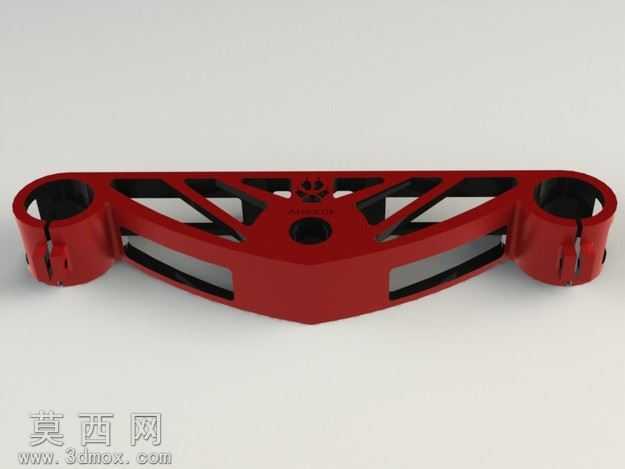

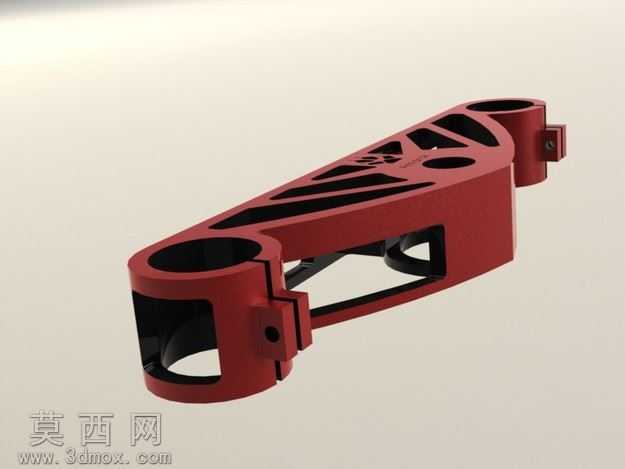

本作品为面向摩托车改装场景设计的Amarok三夹连接件，整体采用三维参数化建模方式完成全流程设计，建模阶段优先保证结构强度与轻量化的平衡，通过拓扑优化思路规划整体受力路径，将非受力区域的材料做镂空挖除处理，在保证连接刚性的前提下尽可能降低零件自重。建模过程中对两端的筒状夹持结构做了重点细节处理，预留了夹持锁紧的开槽结构，保证装配时可以通过紧固件收紧夹持位，实现与对应管件的紧密贴合固定；中部连接区域采用对称式桁架镂空结构，每一处镂空的边角都做了圆角过渡处理，避免应力集中导致的结构失效，同时在零件中心位置预留了装配定位孔，方便安装时的对位校准。渲染阶段采用金属烤漆材质模拟成品的表面效果，为红色金属漆添加了细微的金属颗粒质感与清漆层反射效果，真实还原硬质阳极氧化或喷涂烤漆后的成品外观，渲染时采用柔和的影棚布光，清晰展现零件的结构轮廓与镂空细节，同时通过阴影层次突出零件的立体形态。设计思路上优先考虑零件的易加工属性，整体结构无复杂倒扣、无特殊成型难点，既可以通过CNC铣削工艺直接加工成型，也适配3D打印的快速成型需求，能够满足小批量定制改装的生产要求。零件的整体轮廓做了流畅的弧线过渡，没有尖锐的棱角，在保证机械性能的同时兼顾了外观的视觉协调性，适配对应车型的改装风格，两端夹持位的内径尺寸、中心定位孔的孔径都按照通用改装标准做了参数化预留，可根据实际装配需求快速调整尺寸参数，适配不同规格的车型改装需求。结构设计上对夹持位的壁厚做了针对性加强，保证锁紧时不会出现夹持开裂的问题，中部镂空的筋位厚度经过受力模拟验证，能够承受骑行过程中的常规载荷，满足实际使用的强度要求。
