踏板车适配多灯珠LED照明组件结构设计

这款踏板车用LED照明组件的设计，完全围绕两轮踏板车的前装照明适配需求展开，日常通勤场景下的踏板车，前照明位置的安装空间十分局促，既要满足夜间骑行的照度要求，又不能超出原车预留的安装边界，因此整个结构的尺寸链完全参照量产踏板车的车头灯座安装位做匹配，底座的圆柱段直径、插接深度都严格贴合常用踏板车的灯座公差范围，不需要额外做转接支架就能直接替换原车的卤素灯组件。

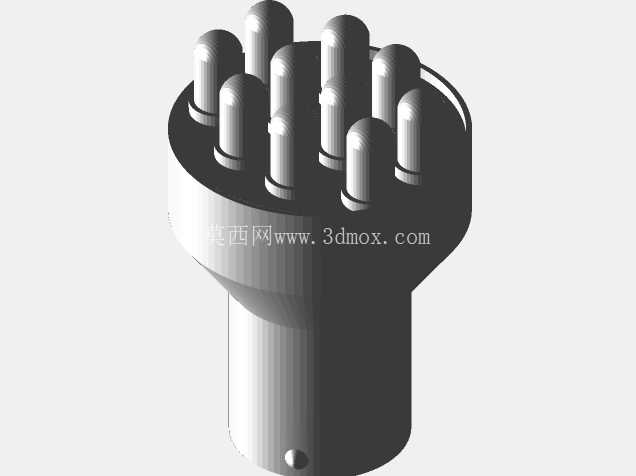

从功能特性来看，组件顶端排布了多颗独立的LED灯珠，每颗灯珠的出光角度都做了对应调整，兼顾近光的铺路宽度与远光的照射距离，避免传统单灯珠LED灯照射范围窄、明暗分界模糊的问题。灯体的金属外壳采用一体化压铸结构，一方面是为了给工作中的LED灯珠提供足够的散热面积，金属壳体直接和灯座安装位接触，能把灯珠工作产生的热量快速传导到车头金属构件上，长时间连续点亮也不会出现光衰过快的问题；另一方面压铸成型的壳体结构强度足够，踏板车日常行驶中遇到的颠簸、路面飞溅的小石子冲击，都不会造成壳体变形或者灯珠移位。

设计过程中没有在LED内部绘制走线，是因为实际量产时，灯珠的供电走线会沿着壳体内部的预留线槽布置，建模阶段优先保证外部装配结构的准确性，内部走线的空间已经在壳体壁厚设计时做了预留，不会出现装配时线材被挤压、绝缘层破损的问题。整个灯体的外形做了阶梯式圆柱设计，靠近灯珠的上半段直径更大，刚好能容纳多颗灯珠的排布与对应的反光杯结构，下半段直径收窄，匹配原车灯座的插接孔尺寸，安装时直接插入灯座后用原车的固定卡簧就能锁紧，不需要额外修改原车的安装结构。

考虑到踏板车的使用环境经常会遇到雨天行驶的情况，壳体的拼接位置做了台阶式止口设计，装配后配合密封圈就能达到日常骑行的防水要求，不会因为雨水渗入造成灯珠短路失效。灯珠顶端的透明罩采用圆弧过渡，不会出现光线折射产生的杂散光，避免对向骑行人员产生炫目问题，符合两轮车灯具的配光要求。整个结构的重量控制也做了考量，金属壳体的壁厚在保证散热与结构强度的前提下做了优化，不会因为灯体过重造成车把部位的额外负载，影响骑行时的转向手感。

在建模的尺寸校验阶段，重点核对了安装段的配合公差，插接段的外径尺寸公差控制在常用灯座的适配范围内，安装到位后灯珠的出光面刚好和原车灯罩的焦点位置重合，不需要额外调整灯体的安装深度就能获得正确的照射角度。壳体表面的散热筋结构沿着圆柱轴向布置，既能够增加散热面积，也不会在灯体插入安装座时产生干涉，装配过程顺畅，适合售后维修替换以及整车厂前装配套的使用需求。
