Amarok轻量化夹持夹具结构设计

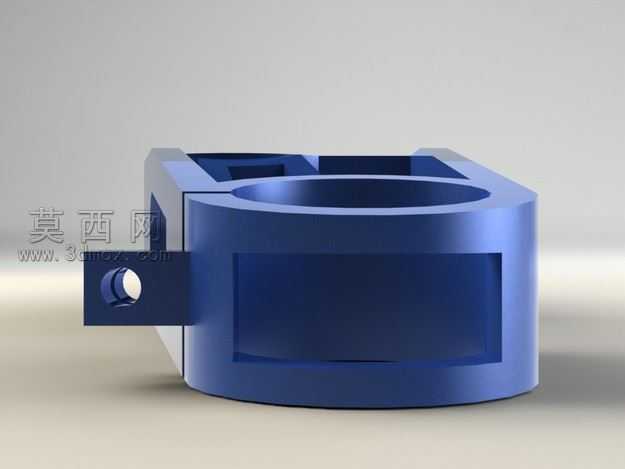

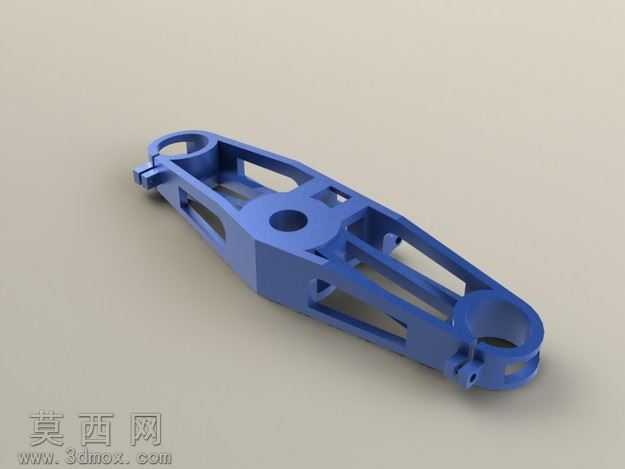

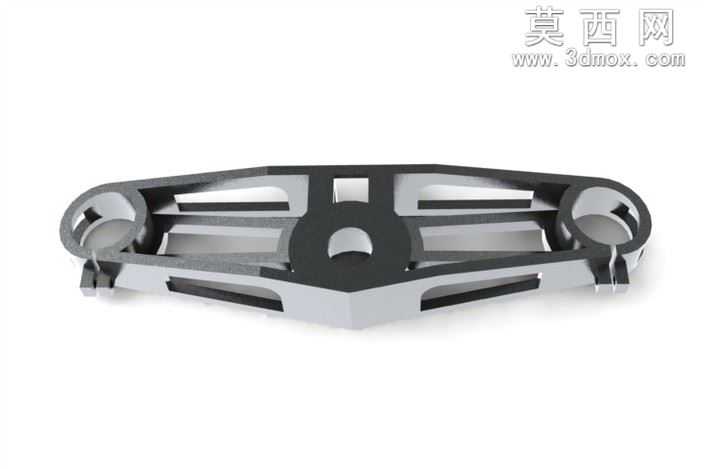

本作品为Amarok夹持夹具的三维结构设计，建模阶段以功能需求为核心导向，首先梳理夹具的核心使用场景：作为工装夹持类构件，需要同时满足两端铰接联动、中部定位锁紧的功能要求，因此在整体轮廓规划时采用对称式双翼布局，以中部的定位安装座为结构核心，向两侧对称延伸出夹持臂结构，保证受力时两侧载荷均匀分布，避免单侧偏载导致的夹持失效问题。建模过程中对结构进行了系统性的轻量化优化，在夹持臂的非受力区域设计了多组镂空减重槽，通过筋条结构的合理排布，在削减整体材料用量、降低构件自重的同时，保证夹持臂的抗弯、抗扭刚度满足使用要求，不会在夹持受力时出现过量形变影响定位精度。中部的核心定位座采用加厚实体结构，预留了标准的安装定位孔位，可与配套的驱动组件、安装基座实现精准配合，两侧的铰接端设计了带衬套安装位的环形铰接孔，孔位周边做了加厚补强处理，避免铰接处反复转动受力出现磨损开裂问题。材质与渲染阶段，针对金属构件的特性做了写实化表现：主体结构采用高强度合金钢材质，表面做哑光喷塑处理呈现深灰质感，铰接配合面、安装定位面等机加工区域做了金属本色的精面处理，通过光影对比清晰区分加工面与非加工面的工艺差异，渲染时采用柔和的侧上方打光，清晰展现镂空筋条的结构层次与各部位的厚度变化，直观呈现结构的受力传递路径。设计思路上摒弃了传统夹具厚重的实体结构思路，通过拓扑优化的逻辑排布受力筋位，让每一处结构都承担对应的载荷传递作用，既兼顾了工装夹具所需的结构强度与装夹稳定性，又通过轻量化设计降低了构件的材料成本与运动惯量，适合用于自动化装夹工位、快速夹持工装等场景，整体结构无冗余设计，各部位过渡处均做了圆角处理，避免应力集中问题，同时兼顾了实际加工时的工艺可行性，无论是采用铣削加工还是铸造成型都能顺利实现，结构的对称设计也降低了加工与装配的难度，两端铰接孔的同轴度、中部定位孔的位置精度都在建模时做了公差预留，保证实际生产装配后能够顺畅实现夹持联动动作。
