小型精密离合传动机构总成

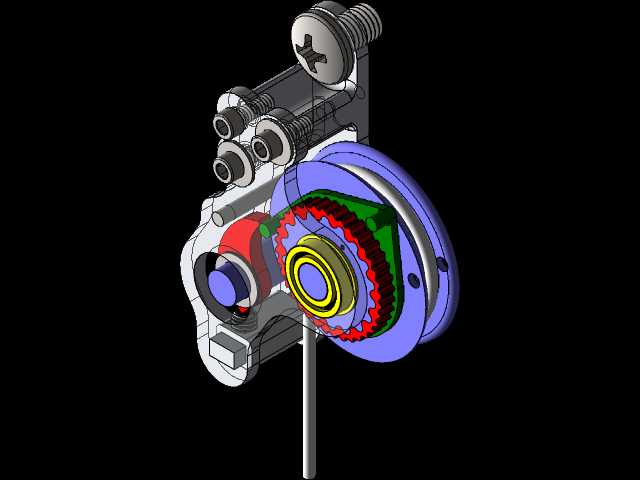

　　首先要梳理的是各运动部件的行程边界：拨叉的摆动角度直接决定离合压盘的轴向移动距离，这个行程既不能过小导致摩擦片压合不紧、传递额定扭矩时出现滑磨，也不能过大造成脱开状态下摩擦片之间仍存在拖拽摩擦，长期空转产生不必要的磨损与功耗。摩擦片组采用内外齿交错的排布方式，主动侧摩擦片通过外齿与输入端的齿圈啮合，从动侧摩擦片通过内齿与输出轴的花键段配合，压合时多片接触面同时传递扭矩，在有限的径向尺寸下可以成倍提升扭矩承载能力，这种多片式布局在小体积离合方案里的优势非常明显，同等扭矩容量下，单片离合的径向尺寸往往要放大一倍以上，完全无法满足便携设备的轻量化要求。输入端的多级减速齿轮采用斜齿与直齿搭配的方案，靠近电机输入侧的高速级使用斜齿轮，这套离合传动机构的三维结构，最初是在便携穿戴式助力设备的动力链路优化项目里逐步完善的，后续也可直接迁移到小型电动工具、微型代步装置、精密进给模组这类需要在动力接合与脱开之间快速切换的场景中。日常做结构方案评审时，最先要敲定的从来不是外观造型，而是动力传递路径的边界：输入端的带轮、齿轮组与输出端的从动盘之间，必须保证接合状态下扭矩无打滑传递，脱开状态下输入端的转动不会拖拽负载端产生额外阻力，这也是离合机构最核心的设计目标。从结构布局来看，整套机构把多片摩擦离合组件、复位弹性件、拨叉驱动臂、减速齿轮组全部整合在紧凑的壳体内，没有采用工业大型离合器那种外露的拨叉或气动驱动结构，完全适配小安装空间的使用需求。做三维建模时，

　　降低高速运转时的啮合噪音，靠近离合端的低速级使用直齿轮，加工装配更简单，也能承受离合接合瞬间的冲击载荷。齿轮的齿宽、中心距都经过反复校核，要保证在壳体的安装腔体内，齿轮啮合的侧隙处于合理范围，侧隙过大换向时会产生明显冲击，侧隙过小则会在热胀状态下出现卡滞。壳体部分采用剖分式结构，结合面的定位销孔与螺栓孔位置在建模时就要同步对齐，所有运动部件的轴向定位都通过壳体上的轴承座台阶实现，不需要额外增加复杂的调整垫片，量产装配时可以大幅减少调试工时。安装边界方面，整套机构的外接安装孔位集中在壳体侧面的凸台上，输入轴端预留了带轮安装的轴段与键槽，输出轴端伸出壳体的长度经过严格控制，既保证外接负载的安装定位面足够，又不会让轴伸过长产生悬臂变形。

　　实际工况里，这套机构经常需要在高速运转状态下完成接合动作，所以摩擦片的材料选型要兼顾动摩擦系数与耐磨性能，三维建模时特意在摩擦片与压盘之间预留了均匀的散热间隙，避免频繁接合产生的热量堆积导致弹性件退火失效。拨叉的驱动端预留了钢索连接的铰接孔，既可以通过手动拉线控制离合状态，也可以替换成微型电磁推杆实现自动化接合控制，适配不同设备的操控需求。做干涉检查时，要重点核对拨叉在全行程摆动过程中，和壳体内壁、齿轮端面、压盘凸耳之间的最小间隙，哪怕只有零点几毫米的干涉，在实际装配后都会出现卡滞问题。输出轴的支撑采用两端深沟球轴承的布局，轴承的安装台阶高度要严格匹配轴承内圈的厚度，保证轴承受力均匀，不会出现局部过载。整套结构没有冗余的复杂零件，

　　每个部件的功能都清晰明确：弹性件负责脱开状态下快速推动压盘回位，限位卡圈负责约束齿轮与离合组件的轴向窜动，密封槽预留了油封安装位置，可以在加注润滑脂后防止油脂泄漏、外界粉尘进入摩擦面。在小型助力设备的实际使用中，当使用者不需要动力辅助时，离合器脱开，输出端和减速机构完全断开，人力驱动负载时不会带动电机转子空转，操作阻力和普通无动力设备几乎一致；当需要动力辅助时，压盘压紧摩擦片组，电机经过减速增扭后的动力可以平稳传递到输出端，整个接合过程的冲击被摩擦片的滑磨过程缓冲，不会出现突然锁死的顿挫感。这类紧凑离合结构的设计难点，本质上是在极小的空间内平衡扭矩容量、响应速度、使用寿命三者的关系，三维建模阶段把所有零件的配合关系、运动行程、安装基准都完整还原，后续做工程图导出、样机加工、装配调试时就能避免大量反复修改的问题。
