英斯特朗试验设备配套握把结构设计

　　这款握把是配套材料力学性能测试设备的核心夹持部件，主要适配静态拉伸、压缩、弯曲等常规力学试验场景，在金属材料室温拉伸、非金属材料力学性能检测、复合材料层间剪切测试等实验室检测环节中，承担试样装夹固定、载荷传递的核心作用，是力学测试系统中直接接触试样、决定测试数据准确性的关键执行部件。从结构设计逻辑来看，该握把采用了偏心轮自锁夹持结构，当试验加载过程中拉力逐渐增大时，夹持块会在偏心结构的带动下自动产生向内的夹紧力，载荷越大夹持力同步提升，从根源上避免了拉伸试验过程中试样打滑、窜动的问题，保障测试过程中载荷传递的同轴度，减少因装夹偏心带来的测试数据误差。握把主体采用高强度合金结构钢整体加工成型，表面做了硬化耐磨处理，

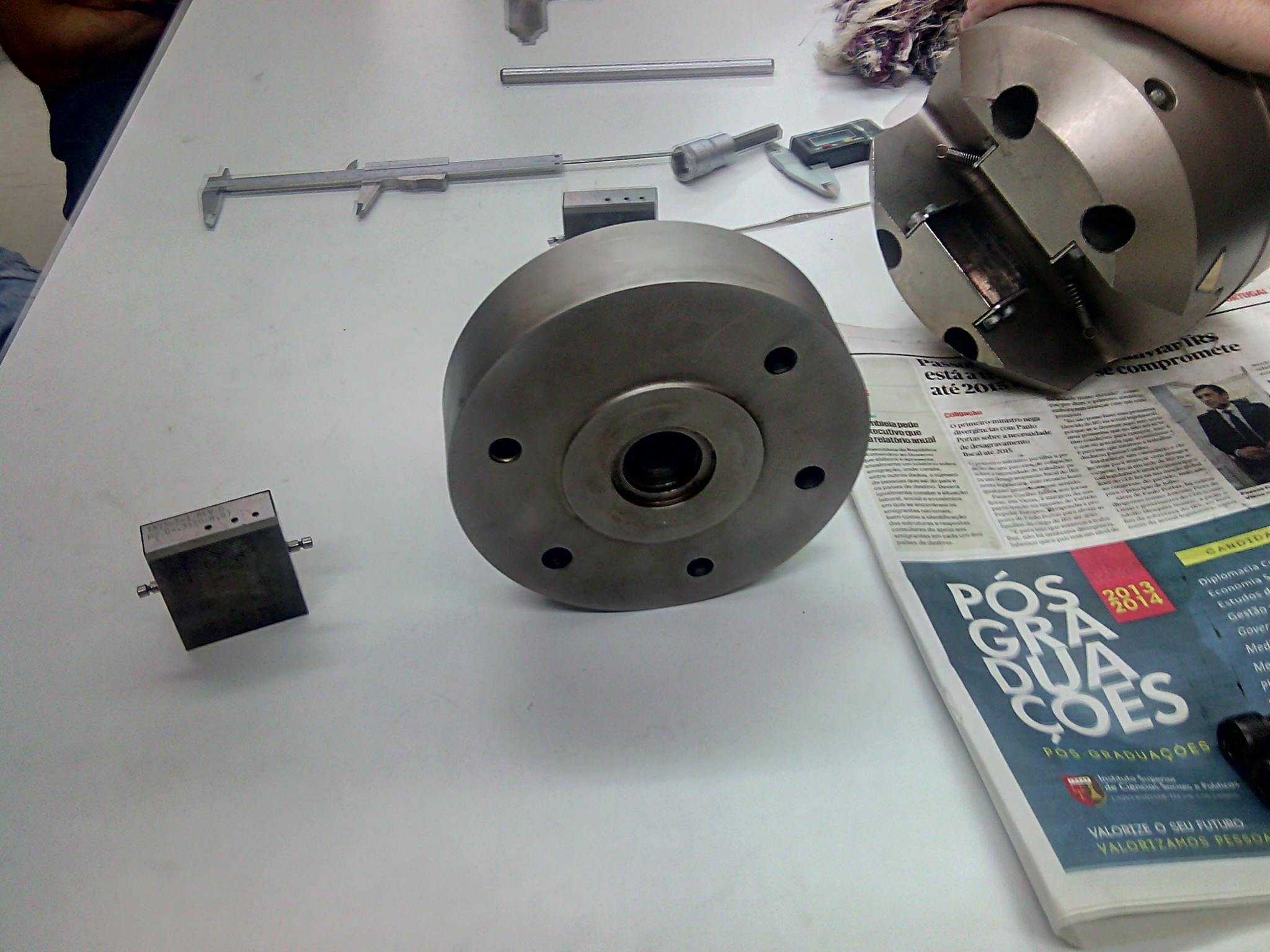

　　长期反复装夹试样也不会出现夹持面凹陷、磨损变形的问题，适配圆形截面试样、矩形截面试样等多种常规试样规格，更换配套夹块即可覆盖不同厚度、不同直径的试样装夹需求，无需整体更换握把主体，降低实验室的配件储备成本。从安装边界来看，该握把的连接端采用标准法兰接口设计，可直接适配主流静态万能试验机的移动横梁安装位，安装端面的定位止口与设备端的定位凸台严格匹配，安装后整体同轴度公差控制在0.02mm以内，避免加载过程中出现附加弯矩。握把的整体外形尺寸充分考虑了常规试验空间的限制，闭合状态下的整体长度、最大回转半径都适配100kN级及以下载荷的万能试验机试验腔空间，不会出现安装后与试验腔侧壁、引伸计安装位干涉的问题。

　　夹持行程设计覆盖了0-15mm厚度的矩形试样、直径3-14mm的圆形试样，满足绝大多数常规金属、非金属材料的试样装夹需求。在功能细节设计上，握把侧面设置了开合操作手柄，装夹试样时仅需扳动手柄即可带动夹持块张开，放入试样后松开手柄即可完成预夹紧，加载过程中自动完成锁紧，操作流程简便，降低试验人员的操作强度。握把上的警示标识区域明确标注了夹持方向、最大允许载荷等关键提示，避免操作人员违规超载荷使用带来的设备损坏、安全隐患。夹持块的工作面做了细齿纹处理，在保证足够夹持摩擦力的同时，不会过度损伤试样夹持端的表面，避免试样在夹持位置提前断裂，影响测试结果的有效性。从实际应用的适配性来看，该握把不仅可用于常规的室温力学试验，

　　更换耐高温夹块后也可适配高温环境试验箱内的材料高温拉伸测试，整体结构的热变形量经过校核，在300℃以下的试验环境中仍能保持稳定的夹持精度与载荷传递效率。握把的内部传动结构做了防尘密封设计，试验过程中产生的金属碎屑、氧化皮等杂物不会进入内部传动间隙，长期使用无需频繁拆解清理维护，降低设备的日常维护工作量。在建模过程中，该结构充分还原了实际产品的装配关系，所有运动部件的行程间隙、配合公差都按照实际加工要求进行了设定，夹持块的开合角度、偏心轮的自锁角度都经过运动仿真验证，确保装配后不存在运动干涉，自锁性能满足设计要求。连接法兰的螺栓孔位置、定位止口尺寸都严格按照对应型号设备的安装尺寸进行匹配，可直接用于设备改造、配件替换的结构参考，也可作为力学试验夹具设计的参考案例，帮助设计人员理解自锁式夹持夹具的工作原理、结构布局逻辑。
