多节联动铰接传动链节机械结构

　　这套铰接链节结构在轻工输送、工装夹具联动、小型自动化步进送料场景里十分常见，区别于标准滚子链的单一传动用途，该组链节将板件铰接、销轴限位、末端执行接口整合为一体，每一节链板都预留了同轴铰接孔位，相邻链节通过圆柱销轴完成转动副约束，转动副处的配合间隙经过合理预留，既保证多节弯折时不会出现卡滞，也避免间隙过大导致整条链传动时出现旷量、定位偏移的问题。

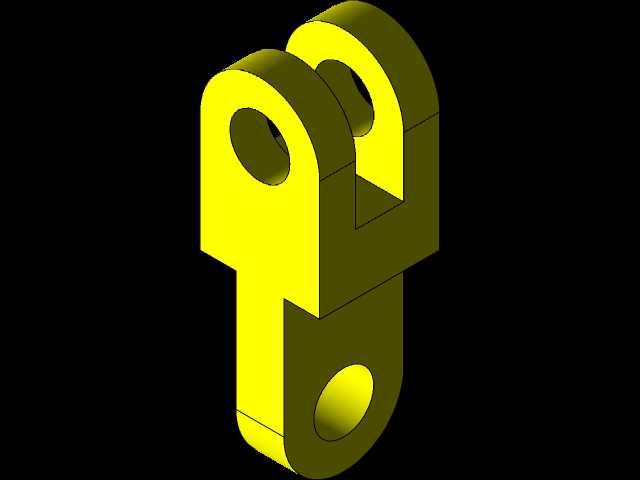

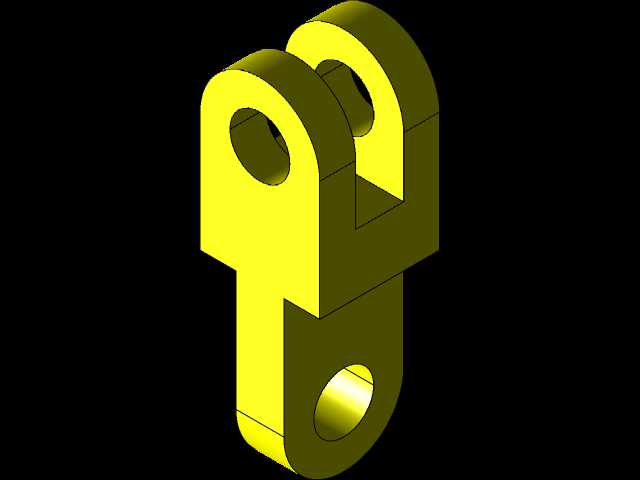

　　从实际装配逻辑来看，链节主体采用折弯与平板结合的异形板构型，部分链板做了下沉台阶设计，叠装时相邻板件可以互相嵌入对方的让位槽内，整组链条收拢状态下整体厚度不会出现多层板简单堆叠带来的尺寸冗余，在设备内部安装空间局促的工位里，这种紧凑叠层设计能大幅降低机构占用的横向空间。链节两端的铰接孔做了同轴度管控，同一条轴线上的孔位公差保持一致，销轴穿入后两端可以加装轴用挡圈或者端盖限位，防止设备高速往复动作时销轴从孔位中窜出脱落。

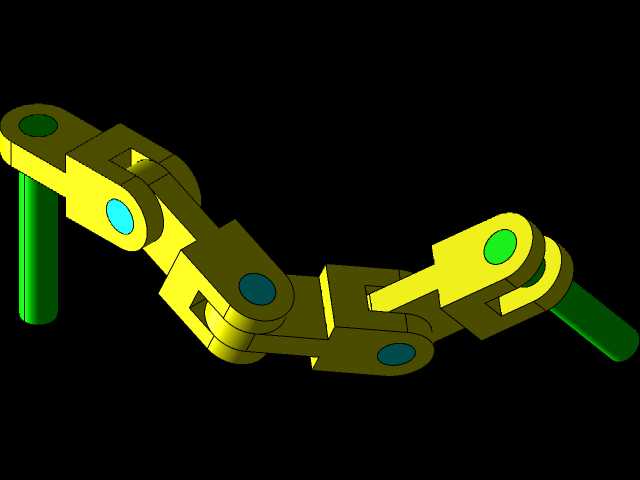

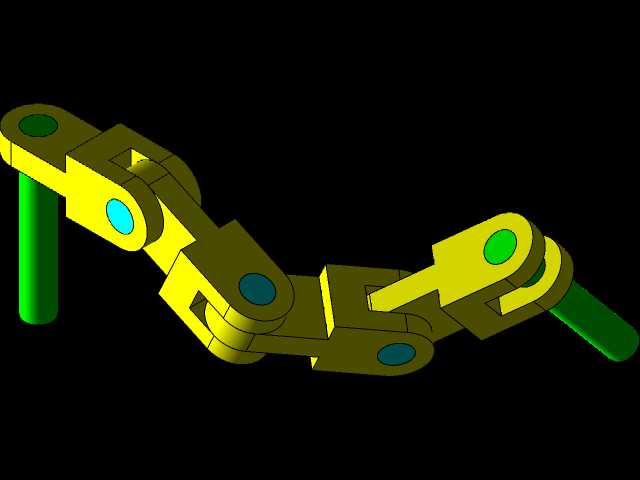

　　在功能特性层面，该链组并非只做单向直线牵引，多节铰接的设计让它可以沿着预设的导向轨完成折线、圆弧路径的运动推送：比如在小型工位间的物料推移场景中，链节末端可以连接推块，当驱动端拉动链组沿导轨行进时，各铰接点随导轨轨迹自然弯折，既可以完成水平段的直线送进，也能顺着弯道转向把物料推送至相邻工位，替代了传统硬连杆无法适配变向轨迹的缺陷。链节上预留的不同直径孔位除了穿装铰接销轴之外，部分孔位可作为定位销孔、传感器触发挡片安装位，现场调试时不需要额外在链板上钻孔攻丝，直接利用现有孔位就能加装感应片、限位撞块，缩短现场改型的加工周期。

　　设计思路上，整套组件优先保证运动可靠性而非极致轻量化：链板的受力截面在铰接孔周边做了局部加厚，牵引拉力传递的路径沿着链板长边从一个铰接孔直通下一个铰接孔，没有出现突然收窄的薄弱截面，长期反复承受推拉载荷时孔位周边不容易出现应力开裂。不同链节的外形做了差异化适配，靠近驱动端的链节结构强度更高，用来承接驱动件输出的初始拉力，中间段链节侧重弯折灵活性，板件边缘做了倒角避让，相邻链节相对转动到最大摆角时，板件棱角不会互相碰撞干涉；末端链节额外延伸出平板接口，用来和外部执行负载连接，接口面上的孔位间距匹配常规工装的安装孔规格，不需要额外做转换连接板就能直接固定推料块、夹具挂钩这类末端零件。

　　安装边界方面，整组链节完全展直时总长度适配中小型桌面自动化设备的工位行程，单节链节的铰接转动角度设置了硬限位，当两节链板相对弯折到设计最大角度时，板件上的贴合面会互相抵靠，不会出现过度弯折导致整组链条扭曲折死的情况。铰接销轴的两端突出链板表面的高度控制在很小范围，链条沿着导向槽滑行时，销轴端部不会和槽壁发生剐蹭。竖直布置使用时，链节之间的铰接副公差经过匹配，不会因为自身重力出现非预期的下垂弯折，运行轨迹始终贴合导向面。如果应用在有粉尘、少量切削液溅落的车间工位，铰接位置可以预留注油空间，定期补充润滑脂就能降低转动副的磨损，整套结构没有复杂的异形曲面，常规铣削、板料切割加工即可完成所有零件的制作，维护时单独拆换磨损的单节链板或者销轴即可，不需要整组报废替换，备件加工和现场维保的成本都处于较低水平。在装配校验环节，三维状态下可以直接模拟整条链组沿不同曲率导轨运动的全过程，提前排查每一个弯折角度下相邻零件的干涉点，在加工投产前就把摆角限位、孔位同轴度、安装接口匹配度的问题全部修正，避免实物装配后才出现运动卡滞、行程不足的返工问题。
