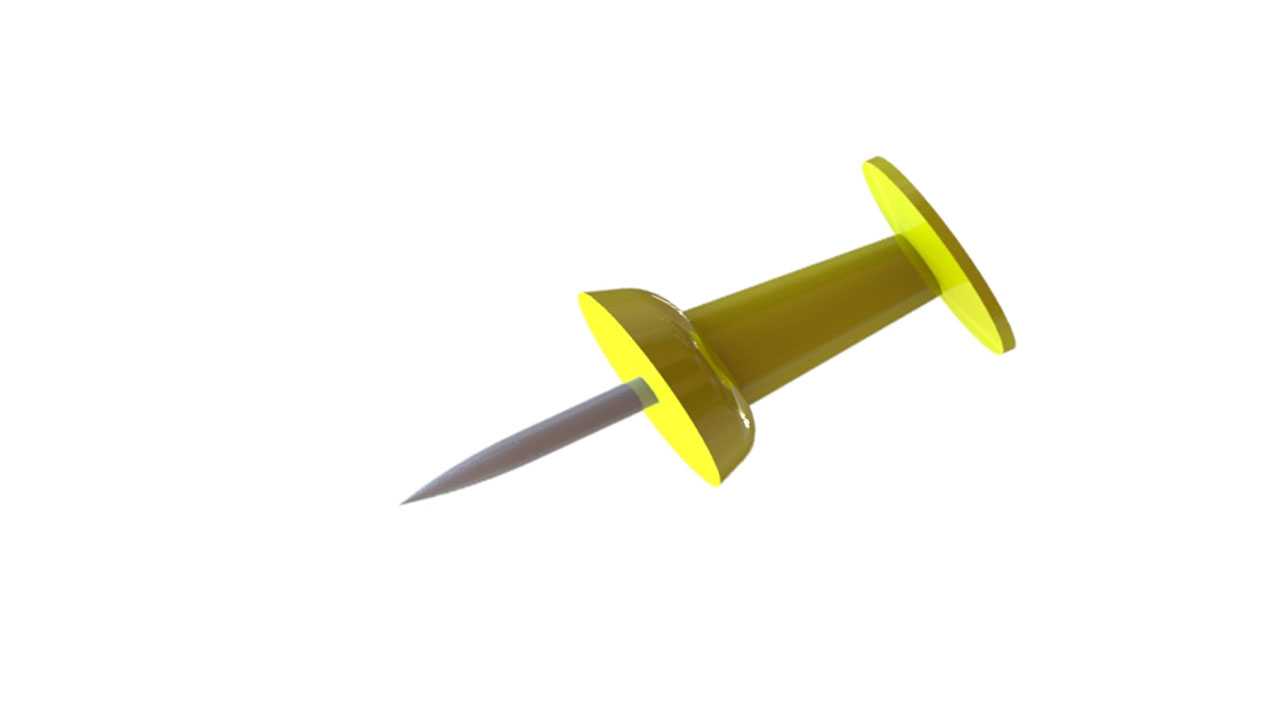

工字图钉大头针办公文具结构设计

　　日常办公、教学展示与车间看板管理中，图钉属于使用频率极高的小型固定件。它的核心任务并不复杂：把纸张、软质标识卡、薄膜样片或薄泡沫板临时压附在软木公告板、纤维板、毛毡墙等可穿刺基面上，同时保证手部施力方便、拔除时不撕裂纸面、针尖不外露伤人。这套三维结构围绕这几个实际使用痛点展开，把传统工字钉拆成压帽、过渡锥盘、针杆和针尖四个功能段来处理。

　　压帽是操作者直接接触的部位，采用圆盘式大端面设计。圆盘直径明显大于针杆，目的有两点：一是拇指按压时增大接触面积，降低局部压强，长时间连续布置展板也不容易在指腹留下压痕；二是形成醒目的受力面，让垂直向下的按压力能够尽量沿针杆轴线传递，避免斜向施力造成针杆弯曲或扎孔偏移。压帽边缘做了圆滑过渡，没有锐边，拔除时手指可以扣住圆盘下缘向上起钉。

　　压帽下方并不是直接接细针，而是设置了一段锥形扩口盘。这个结构在实际使用中很关键：当针尖穿透纸张并进入看板后，锥盘会先接触纸面，随后压帽底面共同形成限位面。针杆刺入深度由此被控制，不会因为用力过猛而把整根针没入板内；同时，圆盘与锥盘围成的承压面把纸张压紧，固定点周围不易起翘。对于多层纸张或薄海绵衬垫，这种限位还能防止针杆穿过过量，减少背面针尖露出长度。

　　针杆部分承担主要的穿刺与抗剪载荷。模型中针杆沿轴线笔直延伸，截面尺寸在保证刚度的前提下尽量收细，这样刺入软木板所需的力更小，留下的针孔也更细，拆除后纸面和板面损伤较轻。针杆与塑料压帽之间采用包埋式连接思路，金属针的上端埋入帽体内部，形成足够的锚固长度，避免拔钉时针体从帽中脱出。工程建模时需要特别注意针杆与帽体轴线的同轴度，若偏心，按压过程中会产生侧向分力，不仅扎点偏斜，还容易让针杆在根部疲劳折断。

　　针尖采用渐进收尖的圆锥形态，而不是突然变细的尖锐断点。锥尖角度需要在穿刺能力和耐用性之间平衡：角度过尖，扎入软木、纸板时阻力小，但针尖受侧向碰撞后容易弯折、钝化；角度过钝，则按压力增大，厚纸或密度较高的纤维板上使用手感变差。合理的锥尖让刺入过程呈线性扩孔，纸张纤维被向四周推开，而不是被大面积切断，因此重复固定同一位置时，孔位仍有一定抱紧力。

　　从外形边界看，这类图钉的整体尺寸服从手持操作和看板收纳条件。压帽直径通常控制在拇指指腹可稳定覆盖的范围内，帽厚不宜过薄，否则按压时缺乏刚性；针杆长度则要匹配常见公告板厚度，保证能够穿透数张A4纸并进入基板足够深度，同时背面穿出量受控。模型中黄色帽体与金属针杆形成明显分色，不仅便于在桌面、图纸堆里快速寻找，也能在钉帽脱落或针体散落时更容易识别安全隐患。

　　在应用场景上，它并不只限于办公室。生产现场的班组看板常用它固定排产表、质检记录和设备点检卡；学校教室、会议室展板用它布置通知、海报和课程资料；设计评审时，也可把草图、色卡、布料样片临时固定在软木板上，便于多人查看和更换。与胶水、胶带相比，图钉的优势在于可反复拆装、不污染纸面、不依赖粘接表面；与磁吸固定相比，它不要求基板含铁，适用的软木、泡沫、纤维板材质更广泛。

　　三维建模时，外形虽然简单，却很适合练习旋转体、同轴装配和多材质零件表达。帽体可看作回转薄壁结构，重点在于盘面、锥面与中心针孔的连续过渡；针杆则通过细长圆柱加端部圆锥完成，针尖末端需保留极小圆弧，避免几何上形成零面积尖点，为后续渲染、3D打印或工程出图留出可制造边界。装配关系上，要保证金属针插入帽体后无明显缝隙，外露针杆与压帽底面垂直；渲染表达中，帽体采用高辨识度塑料质感，针杆使用金属反光材质，能够清楚反映受力路径和功能分区。

　　结构设计还需要考虑安全收纳。图钉散落在工作台或地面时，针尖朝上会形成刺伤风险，因此大帽盘的另一个作用是让钉子落地后更容易以帽面接触桌面，而不是针尖稳定直立。对于批量装盒的文具产品，帽盘尺寸也决定了堆叠和取用方式：过大的帽体会占用盒内空间，过小则不便按压和拔除。该模型把圆盘帽、锥形限位和细长钢针组合在一起，完整呈现了一个小型固定件从手部施力、穿刺纸张、压附板面到安全拆除的结构逻辑。
