创意陶瓷支架玻璃球形皂液泵结构设计

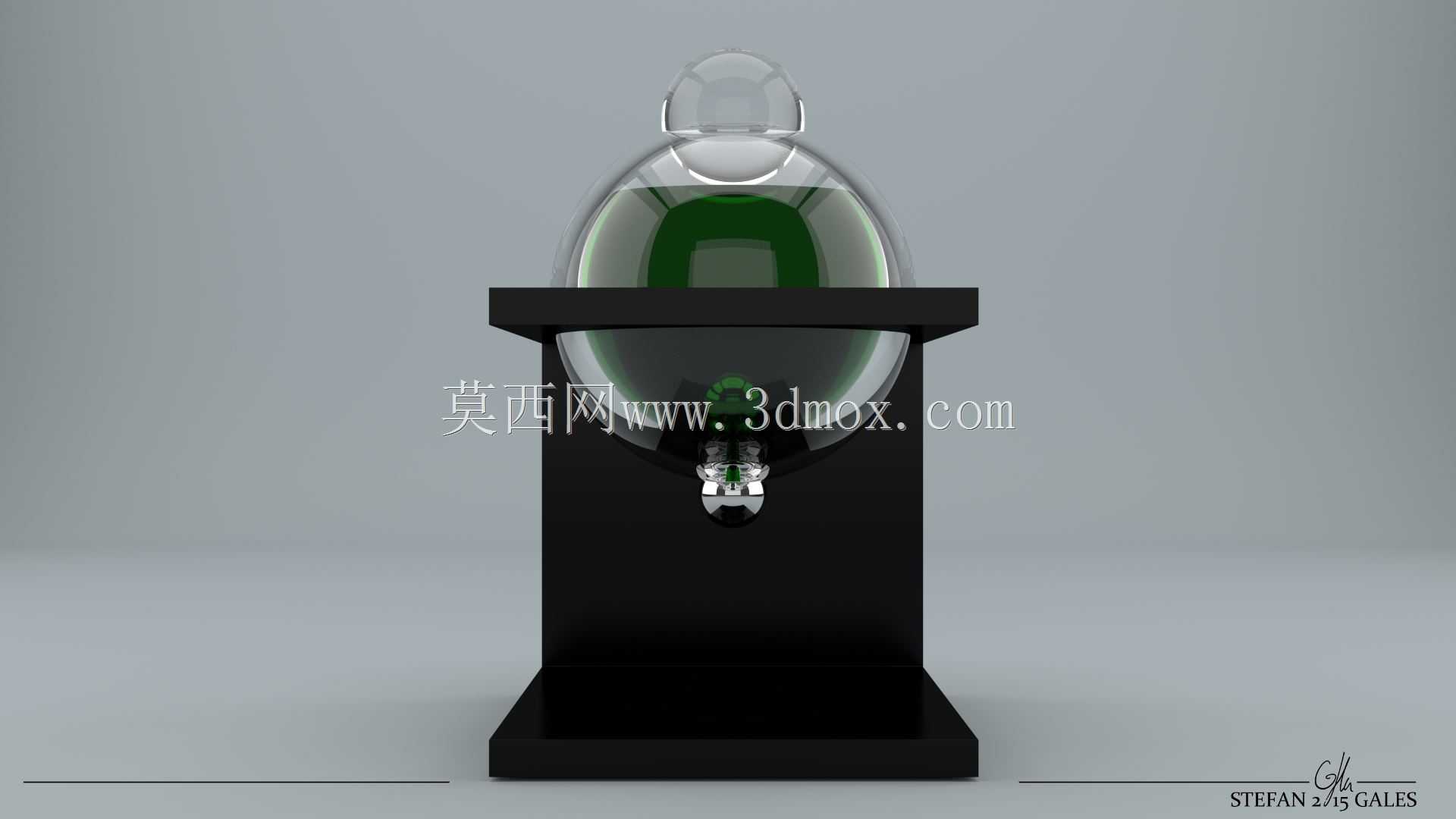

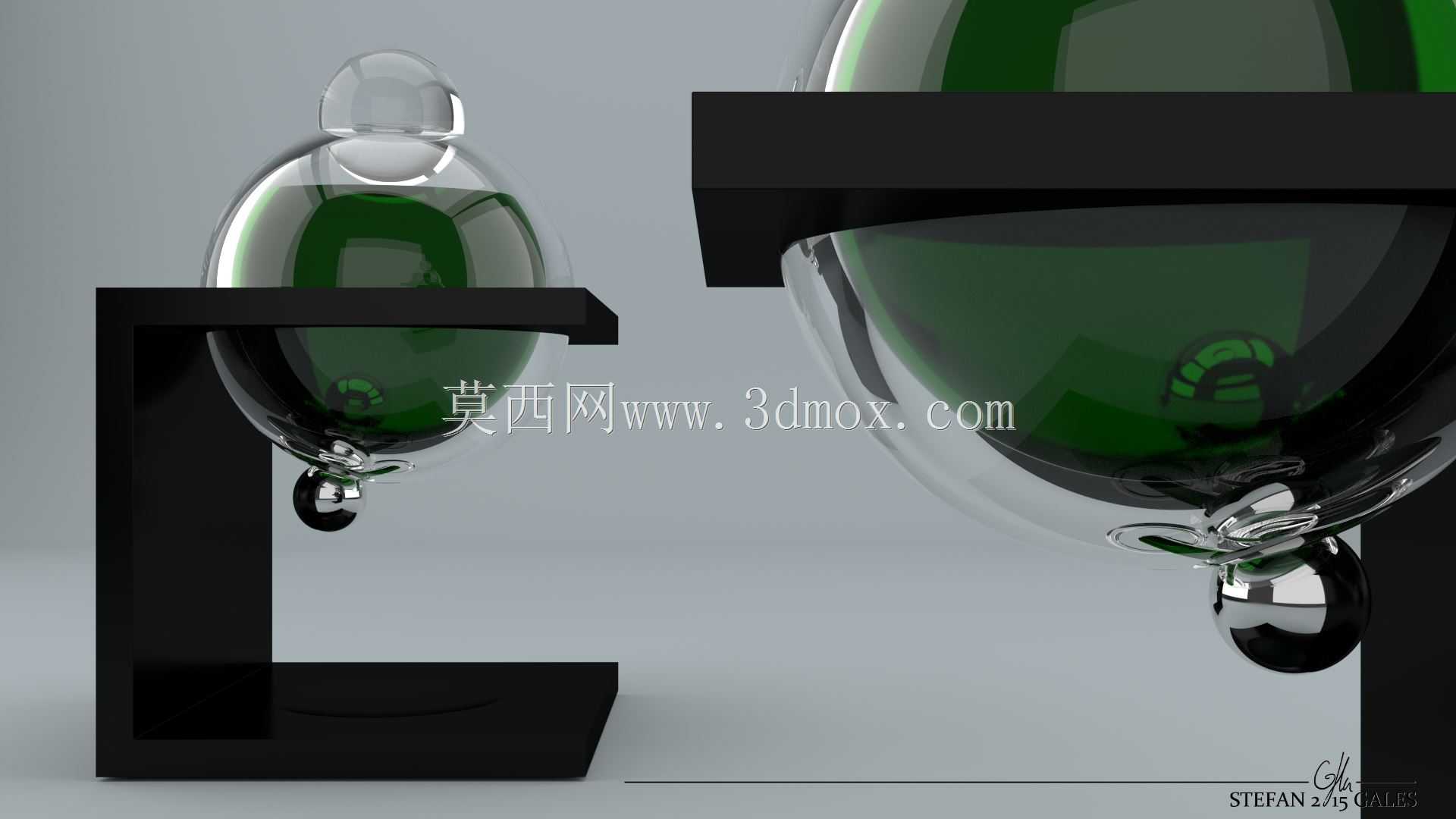

　　这款皂液泵的设计核心围绕卫浴场景的使用需求展开，区别于常规塑料皂液泵的工业化外观，采用了陶瓷与玻璃结合的材质方案，适配现代简约、轻奢风的卫浴台面布置，可放置于洗手台、厨房水槽边承接洗手液、皂液、洗洁精等清洁液体的定量取用需求。从结构逻辑来看，整体分为支撑结构、储液腔体、出液按压组件三个核心部分，支撑结构采用哑光黑色陶瓷材质，做L型悬臂式设计，底部为平整矩形配重底座，可直接放置于平整台面无需额外固定，底座厚度经过配重计算，在按压出液时不会出现侧翻问题，悬臂部分的伸出长度刚好将储液腔体悬空架起，避开台面积水区域，减少玻璃容器底部长期泡水产生的水垢附着问题。储液腔体采用双层球形玻璃结构，外层为高透清玻，内层为墨绿色遮光玻璃，

　　这一设计主要考虑到皂液、洗手液等清洁用品多含有表面活性剂与植物提取成分，长期受光线直射容易出现成分分层、变色变质的问题，内层墨绿色玻璃可过滤90%以上的可见光与紫外线，延长液体的存放周期，同时双层玻璃的中空结构可减少外界温度变化对内部液体的影响，避免冬季低温时皂液流动性下降导致的出液不畅。球形储液腔的容积经过测算为13液量盎司，约合380ml，按照日常家庭单人每次按压出液1ml的使用量计算，单次加注可满足单人近40天的使用需求，减少频繁加注的操作频次，球形腔体的底部做圆弧收窄设计，连接按压泵头的位置做内凹式接口，可将腔体内的残留液体完全汇集到泵头吸液管位置，避免液体残留造成的浪费与长期积垢问题。出液组件采用隐藏式按压结构，

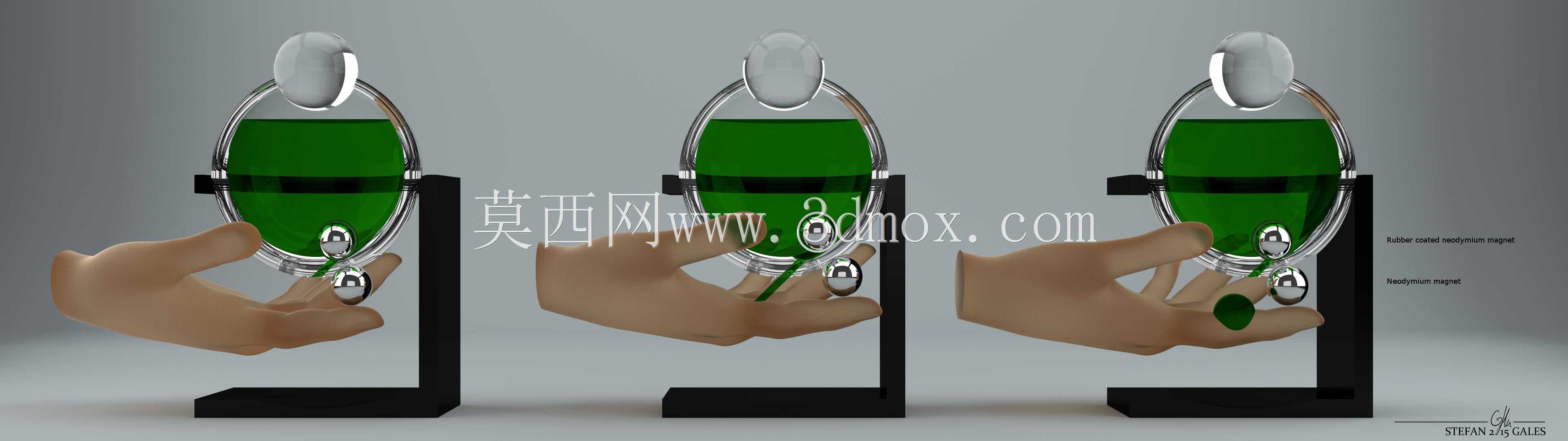

　　按压头做镀铬金属质感处理，安装在球形腔体的底部位置，与常规顶部按压的皂液泵不同，底部按压的操作逻辑更符合人手自然下垂的操作姿态，使用时无需抬手抬臂，指尖轻触即可完成出液操作，出液嘴做微角度倾斜设计，出液方向正对人手放置的常规位置，避免液体滴落到台面上。设计过程中重点考虑了不同材质的连接密封问题，陶瓷支架与玻璃腔体的接触位置做了软胶垫层，避免硬质陶瓷与玻璃硬接触产生的应力碎裂风险，玻璃腔体与泵头的连接位置采用食品级硅胶密封圈做径向密封，可耐受常规清洁液体的弱酸碱腐蚀，长期使用不会出现漏液问题。安装边界方面，整体结构的最大外轮廓尺寸控制在宽度180mm、深度120mm、高度220mm范围内，占用台面面积不足0.03㎡，

　　不会过多占用洗手台的操作空间，底座的平整度公差控制在0.2mm以内，可适配绝大多数石英石、陶瓷、岩板材质的平整台面，无需额外的安装固定件，放置即可使用。从实际使用场景拓展来看，该结构除了作为皂液泵使用外，更换不同粘度的适配泵头后，还可用于分装卸妆油、按摩精油、厨房用洗洁精等不同类型的液体，玻璃腔体的易清洁特性也避免了长期使用后塑料容器常见的挂壁、染色、异味残留问题，陶瓷支架的表面做哑光釉面处理，日常清洁仅需用湿抹布擦拭即可去除表面水渍与污渍，维护成本极低。结构建模过程中对各部件的装配公差做了严格控制，陶瓷支架的悬臂安装槽与玻璃腔体的定位凸台采用H7/g6的间隙配合，既保证安装时的顺畅度，又避免使用过程中玻璃腔体出现晃动移位，泵头的按压行程控制在12mm，按压力度控制在15N，适配不同年龄段人群的按压力度需求，不会出现按不动或者按压过轻不出液的问题。
