立式多工位压合检测工装结构设计

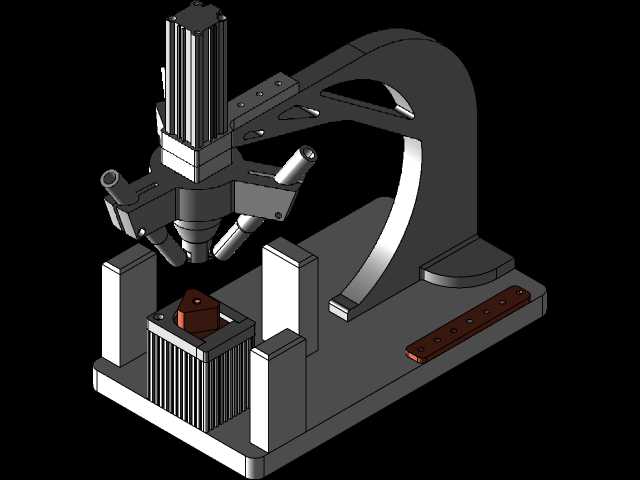

　　这套工装结构主要面向小型零部件的压装、贴合与工序检测场景，常见于消费电子小壳体、塑胶五金组合件、散热组件以及需要多点对位的装配工位。现场布局中，工件先放置在下方带散热齿造型的定位载具上，载具两侧设置立式挡块与侧向定位面，限制工件X、Y方向的平移自由度，底部承托面承担压装过程中的轴向反力，避免工件受压时翘曲变形。

　　机架部分采用C形开口的弯臂式结构，后侧弧形立板从底座一直延伸到顶部执行元件安装位，这种布局的优势在于操作面三向敞开，操作人员上下料时不会被立柱遮挡，同时弯臂的截面做了局部加强与镂空减重处理，在保证压装反力下刚性的前提下减少整体耗材重量。底座平台为整块平板式结构，上面预留了多组安装槽与长条调节孔位，右侧的长条形安装条可用于加装传感器、行程限位块或者辅助压头，孔位间距按标准工装模数排布，后续更换不同产品载具时不需要重新加工底座，只需更换上方定位块即可完成换型。

　　顶部执行元件选用立式缸体结构，缸体通过法兰盘固定在弯臂顶端的安装板上，输出轴朝下连接压头组件。压头部位并非单一直压结构，而是集成了主压头与两组斜向布置的辅助导向/检测销，斜向元件从侧上方指向工件装配位，既可以在压合前对工件上的斜向孔位做预导向定位，也可作为到位检测的触发载体，当主压头下行到设定行程时，斜向销同步插入对应孔位，确认工件摆放姿态正确后再完成最终压合，避免偏压、错装导致的零件报废。

　　压头组件与缸体输出轴之间设置了连接过渡板，板上预留了多组调节腰孔，压头的水平位置可在小范围内微调，补偿零件加工累积误差。下方定位载具采用仿形设计，型腔轮廓与工件底部外形完全贴合，承载区域对应工件的刚性筋位，避开薄壁悬空区域，防止压装时工件表面出现压痕。载具两侧的挡块高度高于工件底面，上下料时可起到粗导向作用，操作人员无需精准对位即可将工件滑入定位区域，降低上下料的操作难度。

　　从安装边界来看，整套工装的占地轮廓以底座平板为基准，左右方向预留出操作人员手部操作空间，前后方向弯臂后侧不超出底座后边缘，可直接固定在标准装配工作台台面上，底座上的沉头孔用于穿入内六角螺栓与工作台T型槽连接，保证压装过程中设备不会移位。高度方向上，顶部缸体处于最高位置时，压头底面与下方载具顶面之间留有足够的上下料间隙，工件取放无需额外抬升过高，操作动作幅度小，适合高频次重复装配作业。

　　气路与检测元件的走线可沿弯臂内侧的镂空区域布置，管线从缸体尾部沿立板侧面下行到底座，再从底座侧边引出连接外部控制阀组，避免管线裸露在操作区域被工件刮蹭。工装的工作逻辑为：人工将工件放入仿形载具→启动控制按钮→顶部缸体带动压头组件下行→斜向导向销先接触工件完成姿态校正→主压头接触工件完成压合作业→行程到位后传感器输出信号→缸体带动压头回位→人工取出完成装配的工件。

　　结构设计过程中重点考量了受力传递路径，压装产生的反力从压头经过输出轴、顶部安装板、C形弯臂一直传递到底座平台，最终由工作台承担，整条力流路径短且转折少，弯臂的弧形过渡避免了直角连接处的应力集中，长期受交变载荷也不易出现结构变形。针对需要更换产品型号的使用场景，所有与工件直接接触的定位块、压头、导向销都采用可拆卸式设计，通过螺栓与主体机架连接，换型时仅需替换这部分小件，主体机架、动力缸、底座都可通用，大幅降低多品种小批量生产场景下的工装制造成本，也方便日常维护时更换磨损的压头与定位销。
