斜置桌面式四杆联动自动翻页机构

　　这套自动翻页机构面向需要连续翻阅纸质资料、乐谱、书页或检测样页的轻载作业场景，结构主体依托一张带倾斜承托面的桌架展开。倾斜桌面并非单纯放置平面，它决定了书页在重力作用下的自然贴靠状态，也限制了翻页执行件的运动包络。实际布置时，桌面前缘靠近操作者或取页工位，后缘抬高，使纸页堆叠后具有稳定倚靠角度；若台面倾角过小，页张容易松散滑移，倾角过大，则翻页臂回程时可能带动整叠纸页抬升，因此结构设计中需要把承托面角度、压页位置和摆臂轨迹一起校核。

　　机构的核心动作由四杆机构完成。摆臂从桌面侧上方进入纸面工作区，通过连续的弧形轨迹实现抬页、拨页、越过页脊和回位。与单纯直线推杆相比，四杆联动的优势在于连杆端点可以获得近似复合曲线：前段低姿态贴近纸页，中段向上挑起页角，后段横向越过书本或纸堆，随后在重力和限位约束下让纸页落向另一侧。该轨迹不是靠复杂控制系统逐点插补得到，而是由杆长、铰接点位置和固定机架几何关系共同决定，这使得装置在低速、重复翻阅场合具有较强的可维护性。

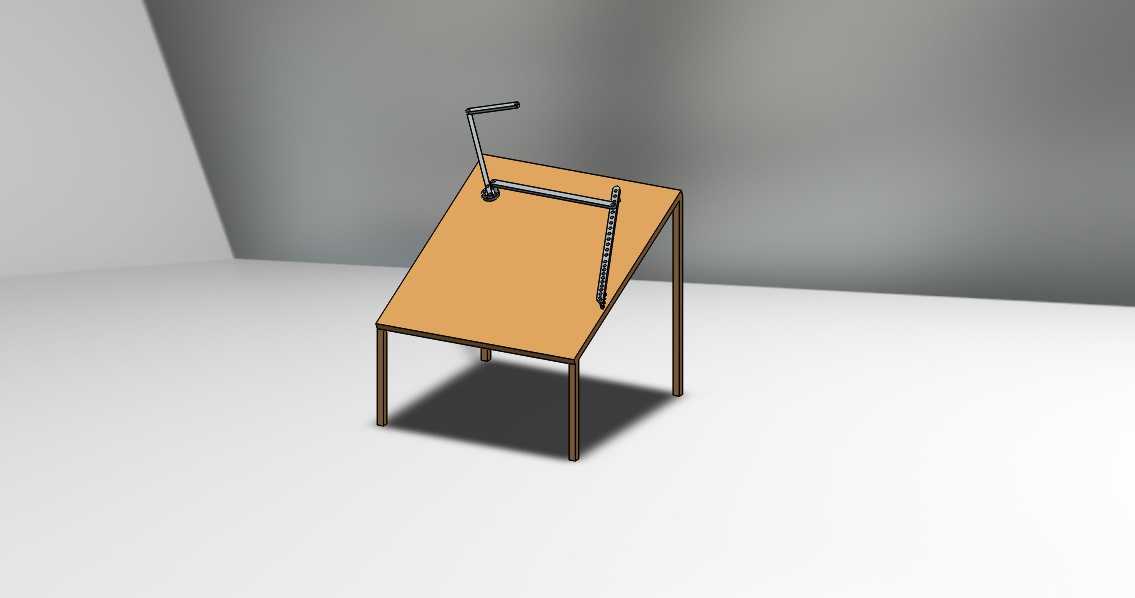

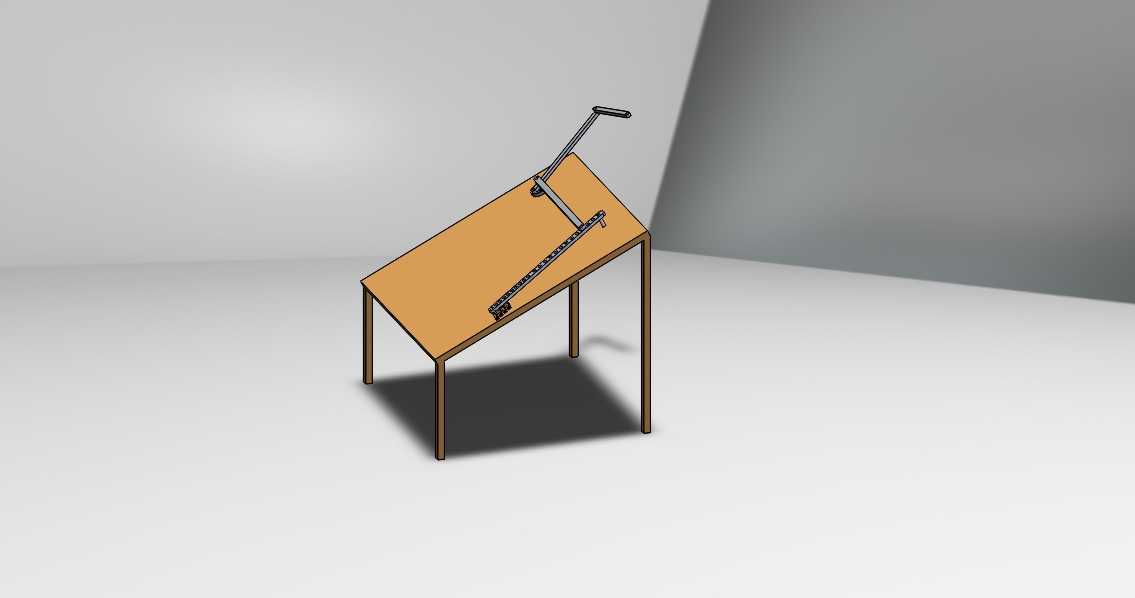

　　从外形与安装边界看，桌架采用四条细支腿承托倾斜台面，支腿外轮廓构成设备落地边界；翻页执行组件集中在台面上方及侧部，横向摆杆沿桌面宽度方向布置，竖向或斜向连杆靠近纸页翻动路径。建模时需要重点检查摆臂在最高翻转位置与桌面后缘、纸堆厚度、操作者手部空间之间的间隙。摆臂末端不宜伸入纸堆过深，否则会一次挑起多页；若接触压力不足，又可能出现空翻。实际结构可在末端增加柔性拨片或摩擦件，使其在接触单页时产生足够摩擦力，而越过书页后迅速脱离，避免把已翻过的页面带回。

　　该装置适用于教学演示、小型办公辅助、乐谱翻阅、资料扫描前整理以及自动化展页实验。放在扫描工位时，机构可与定位挡边配合，使纸叠始终保持在同一工作区域；放在演奏或阅览场景时，则应降低杆件运动惯量，减少翻页冲击和噪声。桌架下方需要保留腿部与维护空间，台面两侧应预留手动放纸、整理纸页和紧急移开手臂的位置。驱动件若安装在台面后侧，应控制其凸出高度，避免与摆臂最大上扬位置干涉；若安装在侧下方，则要考虑连杆穿过支架处的支承刚度。

　　设计思路上，先确定纸页尺寸范围和最大堆叠厚度，再反推桌面有效承托宽度、倾斜角以及翻页臂长度。四杆机构的固定铰点宜靠近桌面侧边，使主动摇杆小幅摆动即可放大为末端拨页行程；连杆与摆臂之间的铰接点需要保留耐磨衬套或小轴间隙，以适应长期往复运动。台面上还应设置压页杆或挡页条，位置通常靠近纸堆非翻动侧，其作用不是强力夹紧，而是让未翻页层保持稳定，只允许最上方单页被挑起。对于厚薄变化较大的纸叠，压页点可设计成可调结构，通过改变压紧力适应普通打印纸、较厚画册页或轻薄乐谱纸。

　　结构建模时，杆件外形可以简洁，但运动关系必须完整：机架、主动摇杆、连杆和末端摆臂形成闭环，铰接轴方向应保持平行，防止机构在运动中产生附加扭转。桌面倾斜支架与腿架之间需要有足够连接强度，尤其是摆臂快速越过页脊时会产生侧向脉冲力，支架连接处不能只依赖薄壁件自定位。若后续用于自动化线体，可在桌面增加纸页到位检测、单页检测或重复翻页计数，将机械四杆机构作为低成本执行末端，再与简单控制回路配合。整体方案强调用确定的连杆轨迹完成翻页动作，通过台面倾角、压页边界和摆臂包络的协同，实现稳定、低复杂度的连续翻页。
