铣床小型工件精密夹持工装夹具

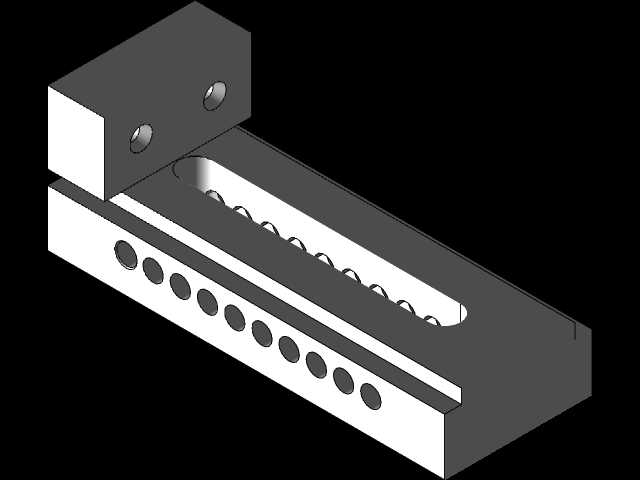

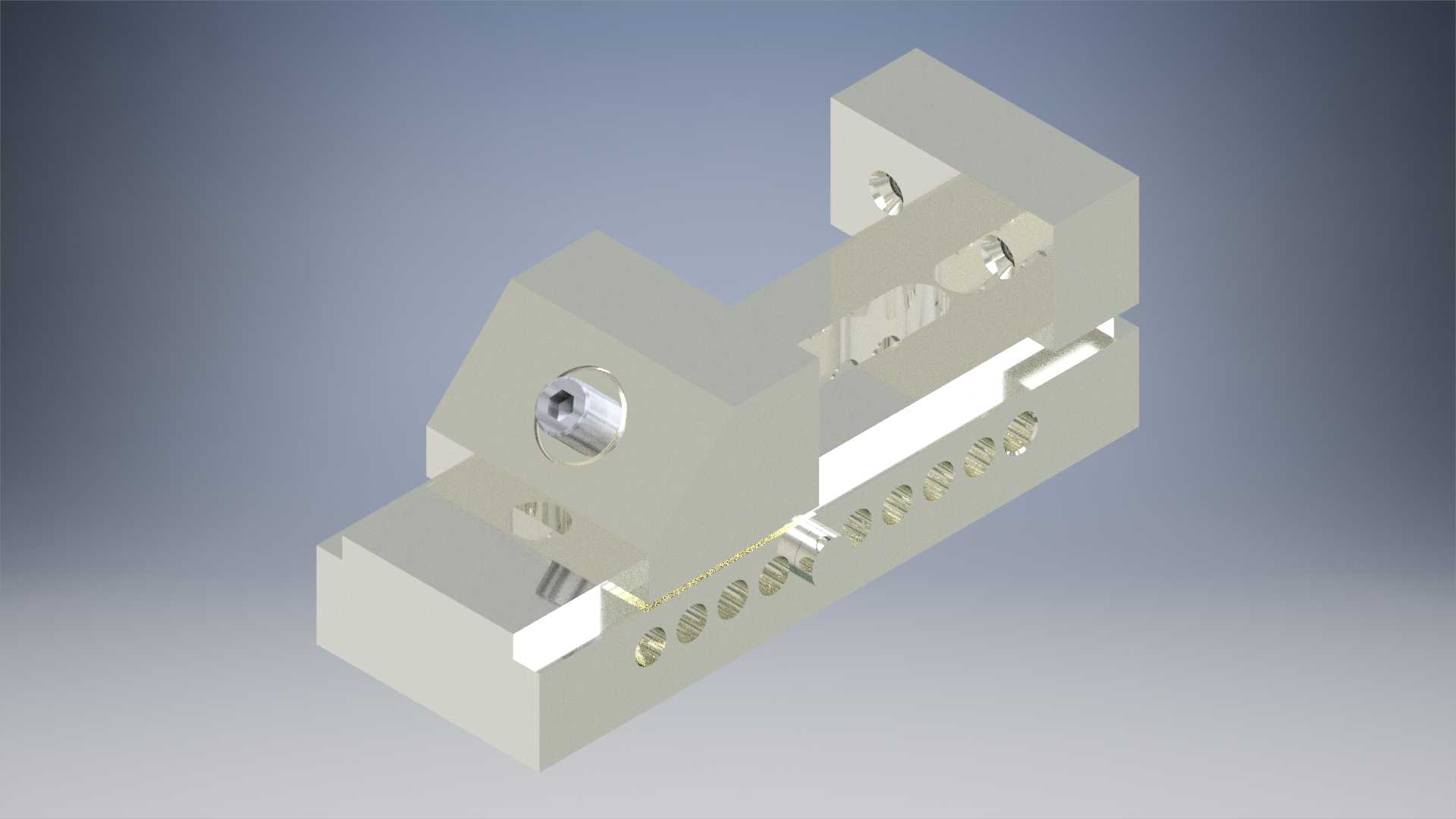

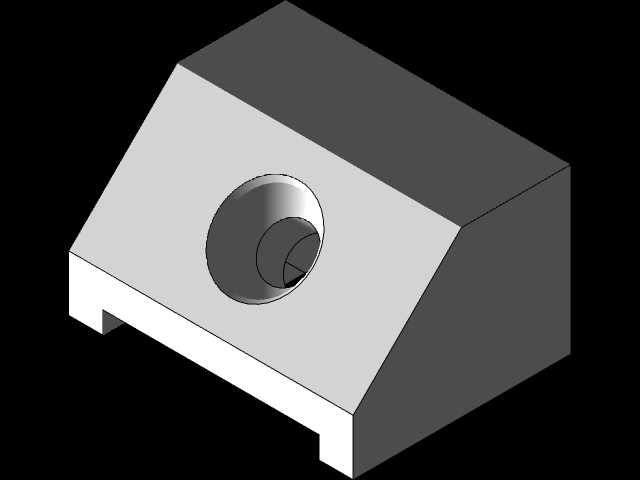

　　这套夹持工装的核心定位，是解决小型铣床工作台面上零散小件装夹不稳、找正耗时的老问题。车间里加工小尺寸零件时，直接用平口钳往往夹不住薄件、异形件，用压板又会遮挡加工面，频繁换夹具还打断走刀节奏，这套结构正是冲着这类痛点来的。从结构布局看，整体采用上下分体的钳体框架，底座为长条形刚性基体，上半部分通过斜向加强的支撑臂与固定钳口连为一体，形成一个开口朝前的C形夹持空间。底座正面排布了一排等间距的圆孔，这些孔既是减重孔，也可作为定位销孔或排屑通道，加工时切屑和切削液能顺势从孔位流出，避免在夹持面堆积影响贴合精度。钳体中部开设了贯通的横向槽道，活动钳块沿槽道直线进给，导向面经过加宽处理，单侧导向长度占钳口总宽的三分之二以上，夹紧时活动块不会出现偏摆或翘头，这一点对夹持小尺寸工件尤为关键——小型零件接触面积小，钳口哪怕只有几丝的倾斜，都会让工件在铣削力作用下松动移位。

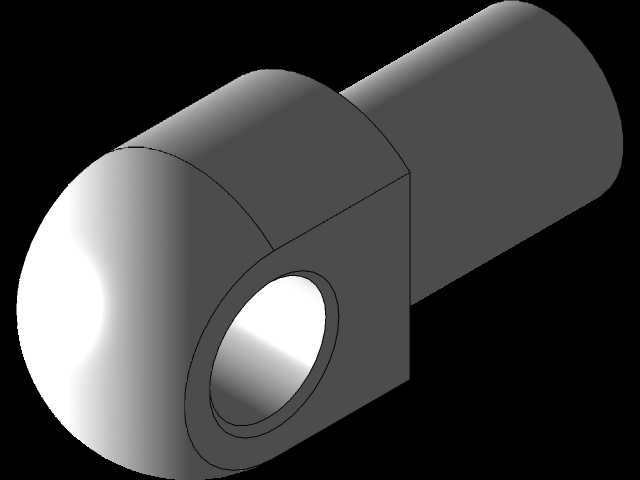

　　夹持力的传递依靠侧部的螺纹副实现，手轮或扳手驱动螺杆旋转，将回转运动转化为活动钳块的直线推进。螺杆支承端做了沉孔内嵌处理，端部球面与活动块背面的凹坑贴合，夹紧过程中螺杆只受轴向拉力，不承受弯矩，长期使用后螺纹磨损均匀，不会出现卡滞。固定钳口与活动钳口的夹持面都加工了细密的防滑齿纹，齿纹方向与铣削主切削力方向垂直，工件受刀具推挤时，齿纹能嵌入工件表面形成机械锁止，比光面钳口的抗滑移能力高出数倍。针对小型工件容易被夹伤变形的问题，钳口贴合面的平面度控制在较高等级，夹紧力可通过螺杆旋入深度手动调节，精加工薄件时轻压即可定位，粗加工大余量时再加力锁紧。

　　从安装边界看，底座底面为整体精加工平面，可直接贴合铣床工作台的T型槽台面，通过底座两端的沉头螺栓孔与工作台槽内的T型螺栓配合固定，安装孔的跨距参照常规小型铣床的槽间距设计，换装时不需要额外转接板。钳体的整体高度控制在工作台行程允许范围内，Z轴抬刀到安全高度后，刀具可以从工装上方任意位置进出，不会与上部支撑臂发生干涉。斜向支撑臂的轮廓做了倒角避让，靠近钳口的一侧留出了足够的刀具让刀空间，立铣刀走周边轮廓时，刀柄不会蹭到支架。

　　实际应用场景覆盖小件铣削的多道工序：加工小型铝件的端面开槽、塑料件的外形修边、铜件的钻孔定位，都可以用这套工装一次装夹完成。工件从前方开口送入，贴紧固定钳口后旋紧螺杆即可完成定位，单件装夹时间比传统压板方式缩短大半。底座上的定位孔还能配合自制挡销，实现一批工件的重复定位，首件找正后，后续每件靠挡销粗定位、钳口夹紧，一致性明显提升。钳体材料选用常规结构钢经调质处理，夹持面淬火硬化，耐磨性能满足车间高频次使用；整体刚性经过加强，支撑臂与底座的连接处做了加厚圆角过渡，承受较大铣削力时不会出现应力集中开裂。对于多品种小批量的加工班组，这类小型夹持工装可以常驻工作台一角，遇到小件随时取用，避免了反复拆装大平口钳的麻烦，也弥补了标准虎钳夹持范围在极小尺寸段的空白。
