工业滤筒式粉尘收集除尘器结构

　　该设备属于车间粉尘治理系统中的滤筒式除尘单元，主要用于焊接烟尘、打磨粉尘、切割颗粒物、投料扬尘以及局部工艺排风的集中收集。设备在现场通常布置在产尘工位附近，通过吸尘罩、支管和总风管将含尘气体引入箱体，经过滤元件拦截后，洁净气体由顶部排风结构排出，沉积下来的粉尘落入下部灰斗，并通过集尘桶进行暂存与清理。

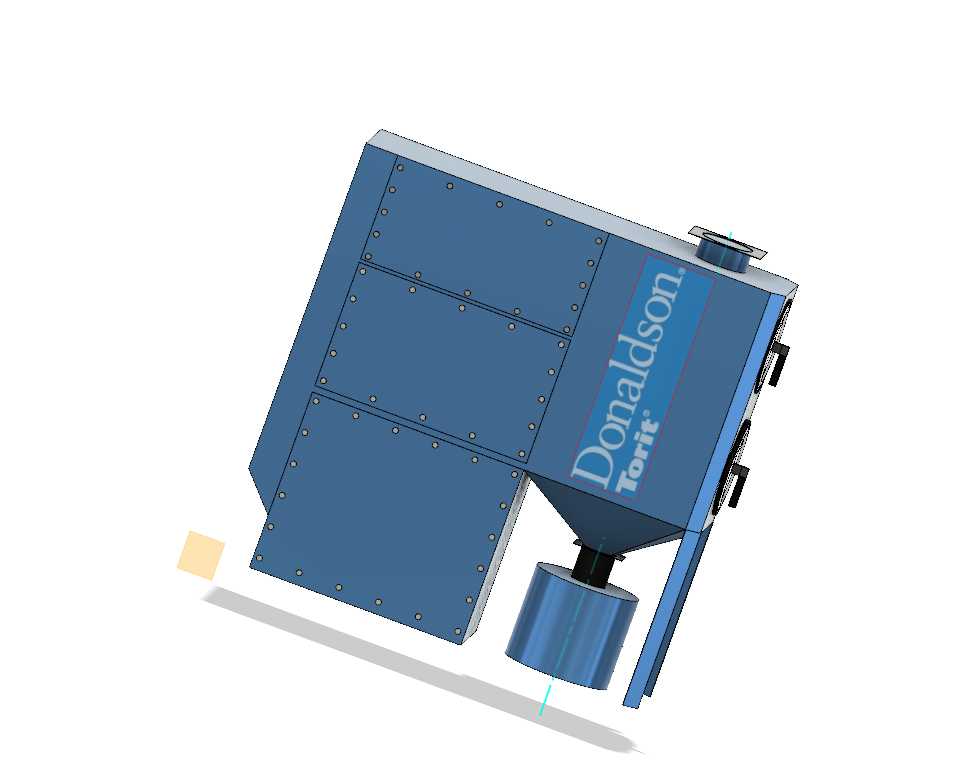

　　从结构组成看，模型主体由立式过滤箱体、检修门板、顶部出风口、下部锥形灰斗、集尘桶、侧向检修接口以及支撑构件组成。箱体采用多段板件拼接的方式，外侧可见规律布置的紧固件，这一形式既便于钣金下料与折弯成型，也方便后期更换滤筒、检查密封和维护清灰机构。正面大面积门板对应过滤腔的维护区域，设计时需要保证门板压紧均匀，避免含尘气体在负压工况下从接缝处短路外泄。门板与箱体之间通常设置连续密封垫，压紧点间距不能过大，否则在长期振动和负压抽吸后容易出现局部漏风。

　　顶部接口承担净化后气体排送功能，若接入室外排放管道，应在选型时核对接口尺寸、风量和管道阻力；若设备直接室内排风，则需要结合现场卫生标准确认排放浓度。下部锥形灰斗的作用不是简单储灰，而是引导脱落粉尘向中心汇集，减少粉尘在箱体内壁和滤筒下方堆积。灰斗角度应满足粉体安息角要求，对于流动性较差、易吸潮或纤维性粉尘，锥壁过缓会造成架桥和残留。灰斗下方连接圆柱形集尘桶，桶体与灰斗之间需要设置可靠的密封和快拆结构，使操作人员在不停机时间过长的情况下完成清灰。

　　滤筒式除尘设备的核心价值在于占地相对紧凑、过滤面积较大、安装形式灵活。模型呈现的是偏一体化的立式布局，适合布置在车间立柱旁、设备端部或靠墙区域。进行三维布置时，不能只按箱体外形占位，还应在正面预留门板完全开启和滤筒抽出的空间，在下方预留集尘桶搬运高度，在顶部保留风管抬升和法兰连接空间，侧向则要考虑检修人员接近压差表、脉冲阀、气包及电控元件的通道。若现场采用叉车更换集尘桶，桶体周边还要留出转弯和取放距离。

　　设计思路上，这类设备需要同时兼顾气流组织、结构刚度和维护便利性。含尘气体进入箱体后应避免直接高速冲刷滤材，通常通过导流板或沉降区使大颗粒粉尘先行减速下落，再进入滤筒表面过滤。若入口风速过高，粗大颗粒会磨损滤材并造成局部阻力上升过快；若气流分布不均，部分滤筒负荷集中，也会缩短清灰周期。箱体板厚和加强筋需根据负压等级确定，尤其大风量机型在风机抽吸作用下，侧板可能出现吸瘪、振动或噪声，模型中箱体的分块和边框结构可为钣金加强设计提供直观参考。

　　清灰功能在实际工程中通常采用压缩空气脉冲反吹，滤筒外表面捕集粉尘，脉冲气流进入滤筒内部后使尘层脱落。布置气包、喷吹管和电磁阀时，应保证喷吹口与滤筒中心对正，喷吹角度偏差会明显影响清灰效果。设备运行还需配置压差检测，当滤材阻力达到设定范围时触发清灰；若长期不清理，风量会衰减，吸尘罩口捕集效果下降；若清灰过于频繁，则可能造成二次扬尘并增加压缩空气消耗。

　　在安装边界方面，设备基础应承受满灰状态下的总重量，而不是仅按空机重量核算。集尘桶积尘后重心下移，地脚或支撑脚需要具备调平能力，避免地面不平导致桶体接口密封不严。进风管道连接应尽量减少急弯和突变截面，出风口接入总管时要考虑防雨、防倒灌以及检修拆卸。对于打磨、金属切削等可能产生火花的工况，前端还应增设火花捕集或防火措施；对于易燃粉尘，则需按照相应防爆要求选择电气、泄爆和接地结构。

　　该三维结构完整表达了滤筒除尘器从过滤箱体、灰斗到集尘桶的主要空间关系，可用于环保设备方案布置、钣金结构拆解、风管接口校核、维护通道审查以及产线除尘系统选型沟通。工程人员在使用时可围绕风量、过滤面积、粉尘特性、集尘方式和现场安装尺寸进一步细化，使设备既满足净化需求，也具备稳定运行和便捷维护的条件。
