工业级立式旋风分离筒体结构设计

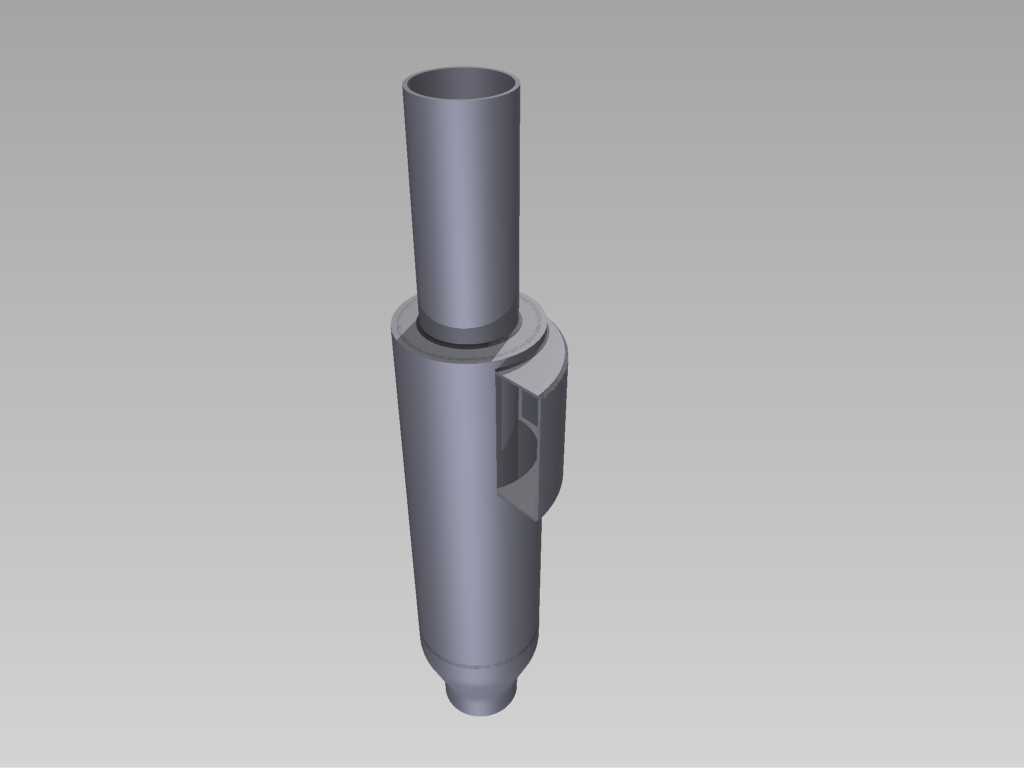

　　这套立式旋风分离筒体的三维结构，围绕含尘气流的离心沉降路径完成整体构型，主体由上部细长排气内筒、中部变径旋风筒体、下部收尘锥段以及侧向切向进气接口组成，所有轮廓均按照流体在筒体内的旋转运动轨迹进行拟合，没有多余的装饰性结构，完全服务于气固两相分离的实际工况。从现场布置的角度看，这类筒体常嵌入中小型除尘系统、粉体输送末端回收段、锅炉烟气预处理段以及生物质燃烧尾气的初级净化环节，含尘气体从侧向切向接口进入筒体后，会沿筒壁形成稳定的外旋流，颗粒在离心作用下被甩向壁面，再沿壁面滑落至下部锥段汇集，净化后的气流则折返形成内旋流，从顶部细长排气筒排出，完成整个无动力分离过程。

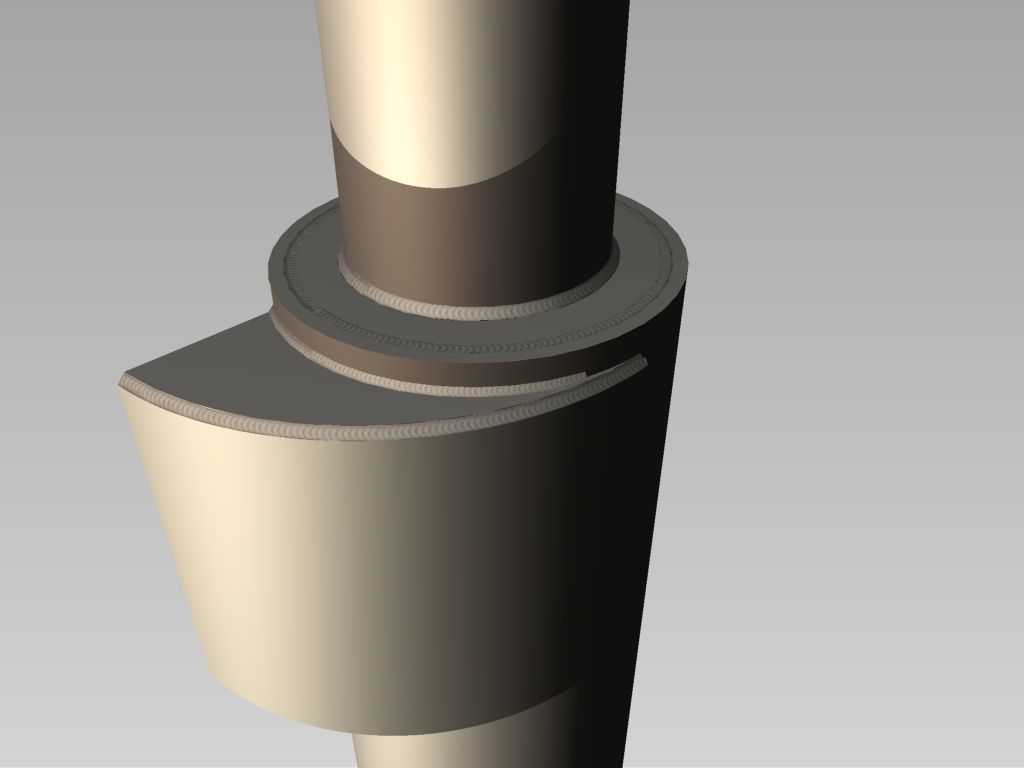

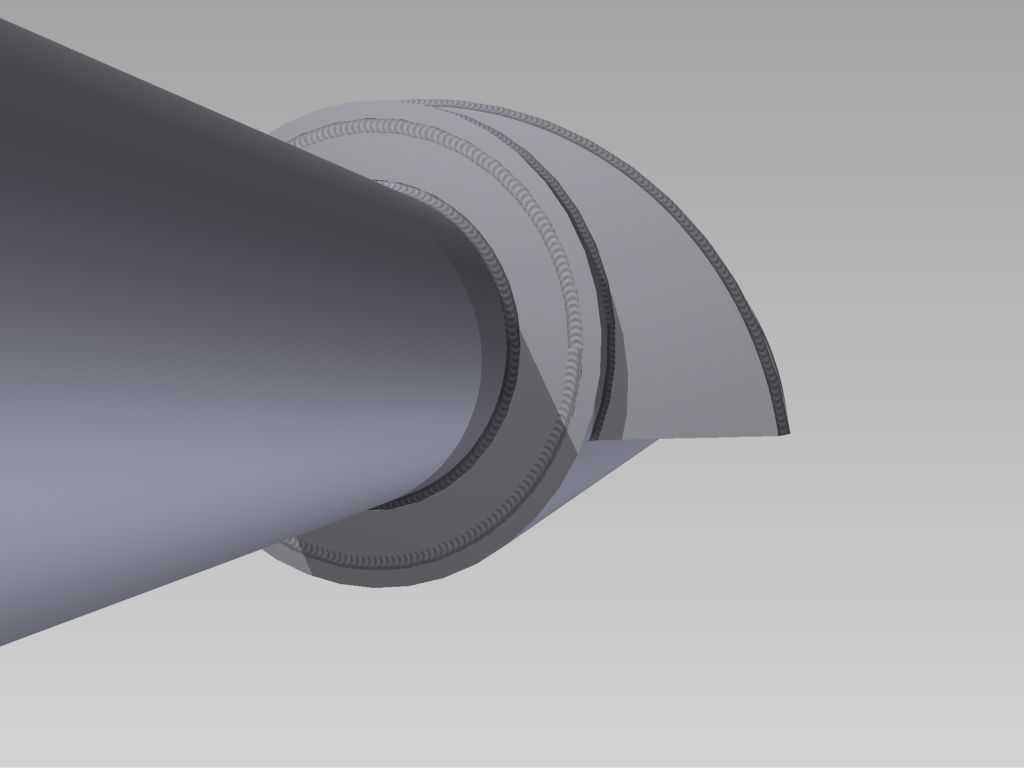

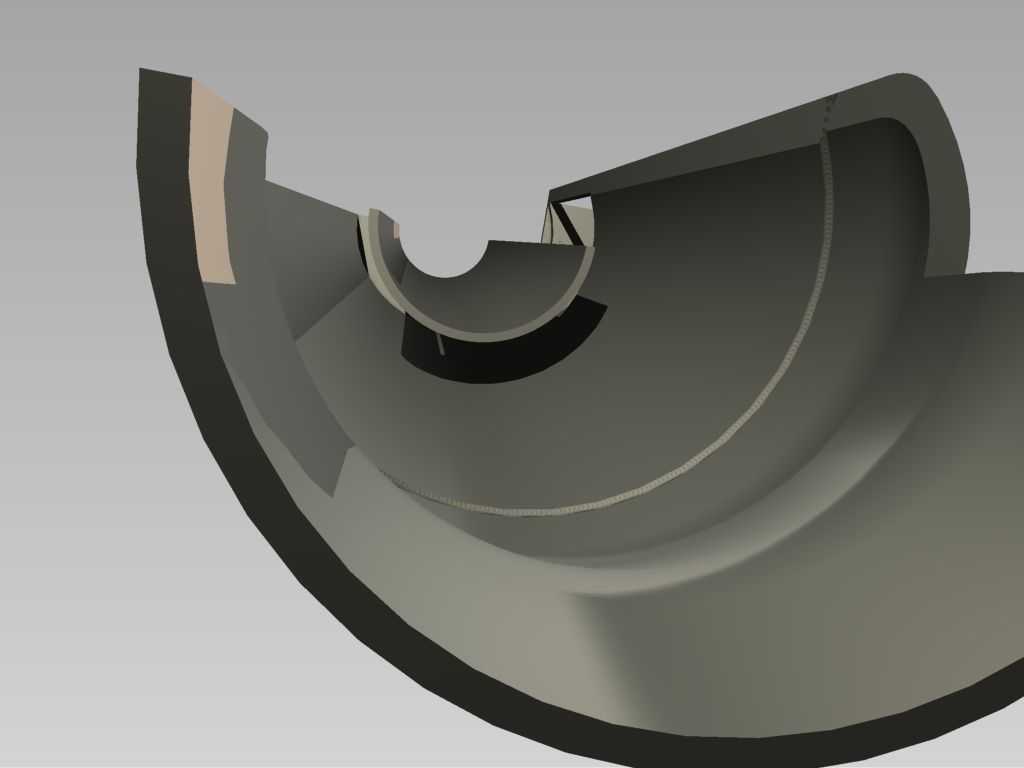

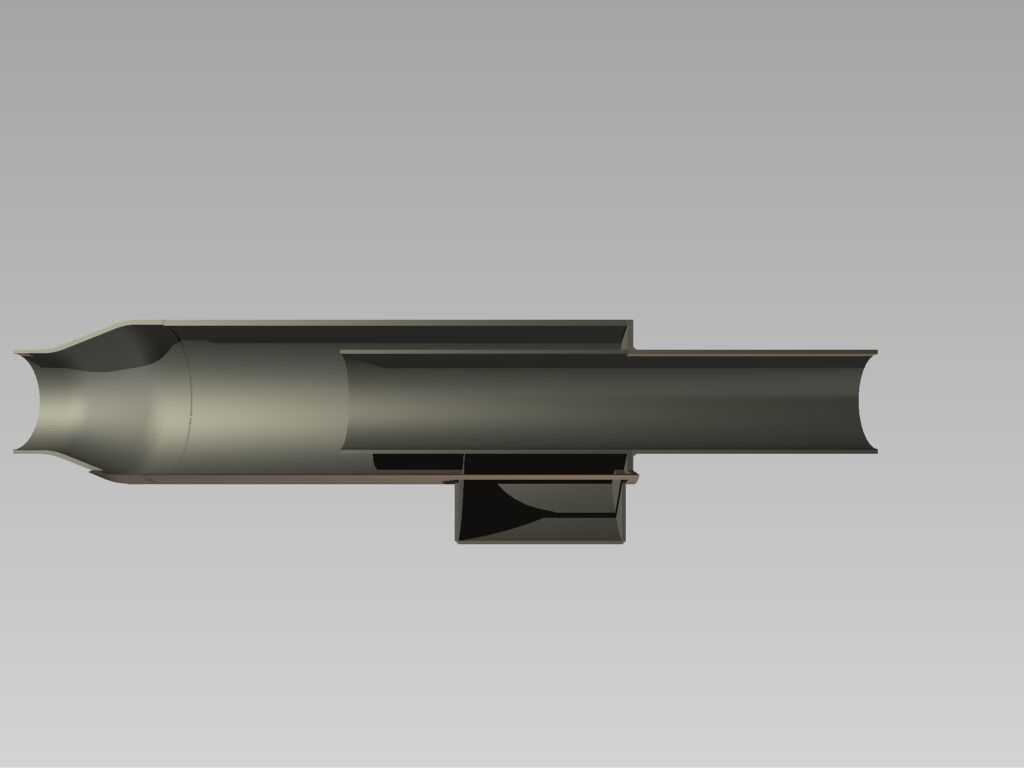

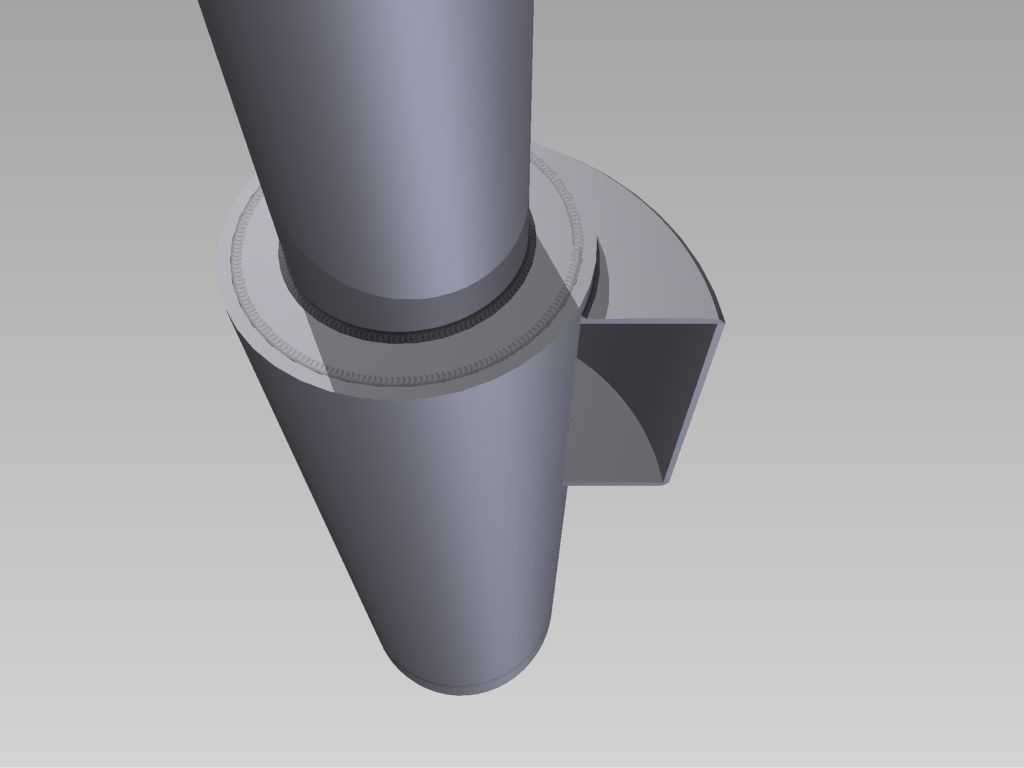

　　结构建模时最先确定的是切向进气口的方位与截面尺寸，进气通道采用偏置贴壁的矩形接口，入口端面与中部筒体圆柱面相切，避免气流直冲筒心造成流场紊乱；接口外侧保留了平直的连接法兰边，可直接与上游送风管道对接，安装时只需保证进气方向与筒体旋向一致，不需要额外加装导流构件。中部筒体采用等径直段作为旋流主腔，直段长度经过匹配，能够为外旋流提供足够的旋转行程，让不同粒径的颗粒有充分时间向壁面迁移；直段上端设置台阶限位环，顶部排气内筒从该位置向上延伸，内筒外径小于主腔内径，插入深度覆盖进气口上沿，可有效防止未完成分离的含尘气流直接短路窜入排气通道。

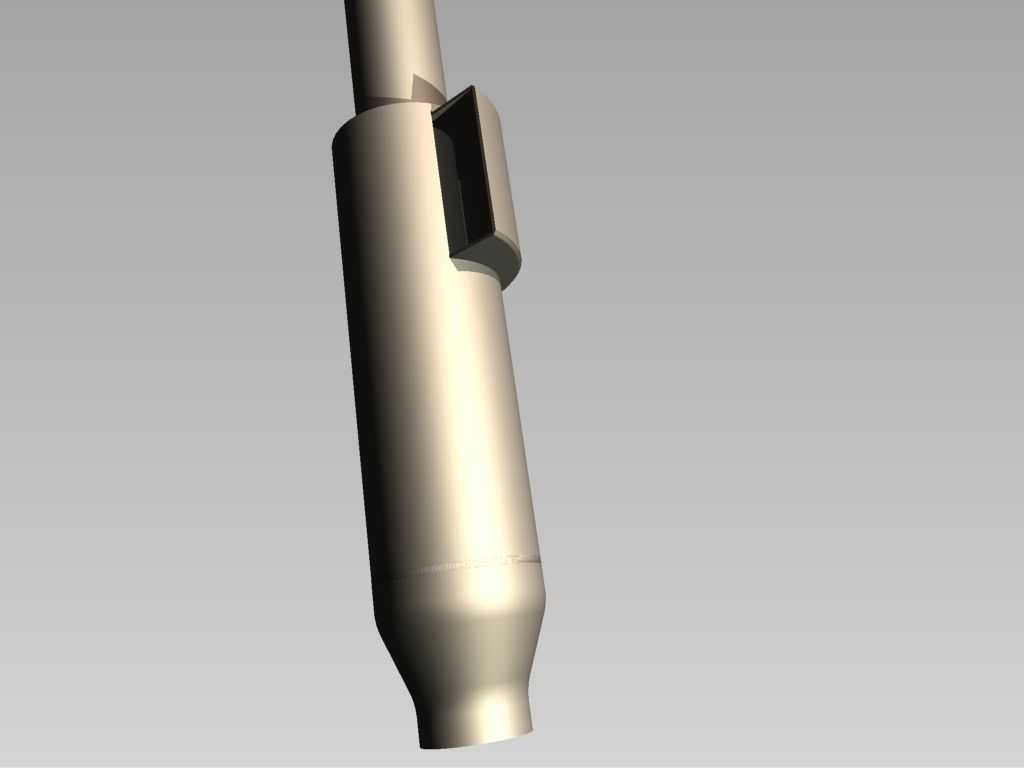

　　下部锥段采用连续缩径的锥形轮廓，锥角按照粉体滑落的安息角区间选取，既能够压缩旋流直径、强化细小颗粒的离心加速度，又能保证沉降到壁面的粉尘依靠自重顺利向下滑移，不会在锥壁出现积料、架桥问题；锥段最下端保留小口径排尘接口，可对接闭风卸料阀、集尘桶或者后续输灰机构，运行过程中排尘端需保持密封，避免外部空气漏入锥底干扰已经稳定的旋流场。顶部排气内筒为等径直管，上端面预留管道对接余量，可直接连接后端引风机或者二次精过滤单元，排气筒的伸出高度兼顾了现场管道排布空间，也能在一定程度上削弱排气带水、带粉的问题。

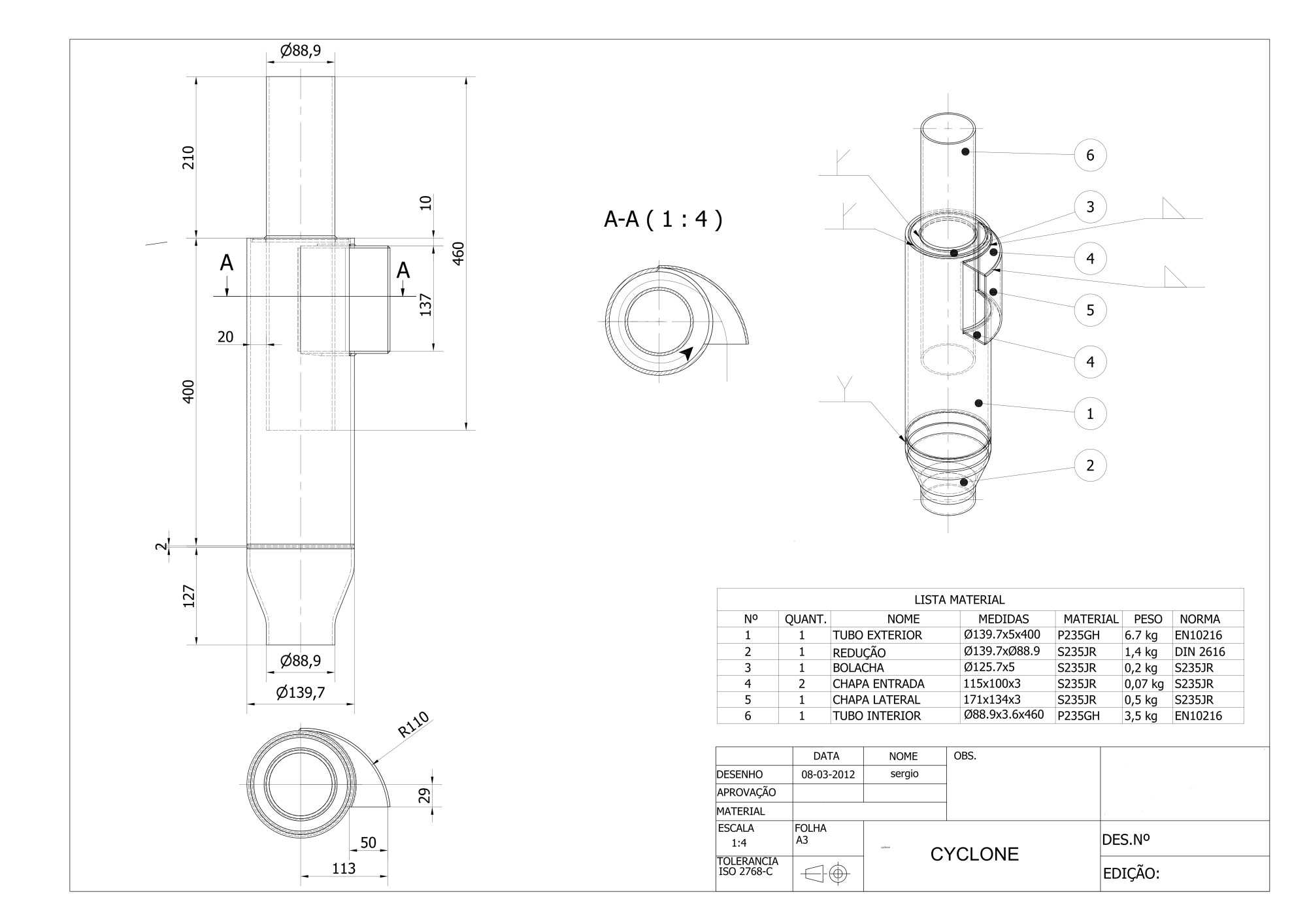

　　安装边界方面，整套筒体为立式同轴布置，侧向进气口突出于主筒体圆柱面，现场排布时需要在进气侧预留管道对接与法兰紧固的操作空间，顶部排气筒上方留出管道变径、吊装检修的余量，下部锥段下方要保证排尘阀、集尘容器的安装高度，不能让锥底直接贴合支撑平台。筒体中部外壁可配套加装抱箍或者支撑耳座，将整机固定在钢架平台上，支撑点位选在主筒体直段的中下区域，避开锥段薄壁位置，防止运行振动导致锥段变形。建模过程中所有回转面均保持同轴度，切向进气口与主筒体的相贯线做连续过渡，减少流道内的突兀凸起，从结构源头降低局部阻力损失；各段接口的端面均保持平直，方便现场配对法兰时密封面完全贴合，适配连续运行的除尘与粉体回收工况。
