工业风选空气分离分选设备结构设计

　　在固废回收、轻工物料分选的生产场景中，这类空气分离设备是流水线前端核心的分选单元，主要依靠不同密度物料在气流场中的悬浮速度差异，实现轻重物料的有效分离，常见于建筑垃圾分拣、生活垃圾资源化、工业边角料回收、农产品清选等工况，替代传统人工分选大幅提升处理效率，同时避免人工分拣过程中的粉尘、尖锐物料带来的职业伤害。从设备的结构布局来看，整体采用卧式长箱体搭配侧置进料、端部分级出料的设计，进料端设置有匀料导流结构，能够将进入设备的物料均匀摊薄成料幕，保证气流能够充分穿透料层，避免物料结团导致的分选精度下降。设备的主风路采用大曲率弯管设计，减少风路沿程阻力损失，弯管处做了耐磨衬层的预留结构，应对含尘气流长期冲刷带来的磨损问题，

　　延长设备易损件更换周期。主分选舱内部设置有可调式导流板，可根据待分选物料的密度、粒径差异调整导流角度，改变舱内气流的流速分布，适配不同物料的分选需求，比如分选废纸与塑料、分选轻质塑料与重质金属、分选谷壳与粮食颗粒时，仅需调整导流板角度与风机频率即可完成参数切换，无需改动设备主体结构。设备的支撑腿采用可调式支脚设计，安装时可根据现场地面平整度调整支脚高度，保证设备整体水平度，避免舱内气流分布不均导致的分选效率下降，支脚与地面的连接预留了膨胀螺栓安装孔，满足大处理量工况下的设备稳定性要求，避免设备运行过程中产生共振偏移。出料端设置有多个分级出料口，对应不同密度区间的物料排出路径，重质物料在分选舱前段因重力沉降直接从下部出料口排出，

　　中密度物料随气流移动到中段沉降排出，轻质物料随气流进入末端集料装置，实现多品级物料的一次性分选。设备侧面设置有检修观察门，日常运行时可通过观察窗查看舱内物料分选状态，检修时可打开检修门完成内部导流板调整、耐磨件更换、积尘清理等维护操作，无需拆解设备主体结构，降低日常维护的工作量。进料端配套的导料溜槽做了倾角优化，保证物料能够依靠自重匀速滑入分选舱，避免物料堆积堵料，溜槽与上游输送设备的连接位置预留了标准法兰接口，可直接对接皮带输送机、振动给料机等常见上游给料设备，减少现场安装的适配工作量。风路系统的设计充分考虑了粉尘外溢的问题，整个分选舱处于微负压运行状态，设备各连接位置做了密封结构设计，避免分选过程中粉尘外泄影响车间作业环境，

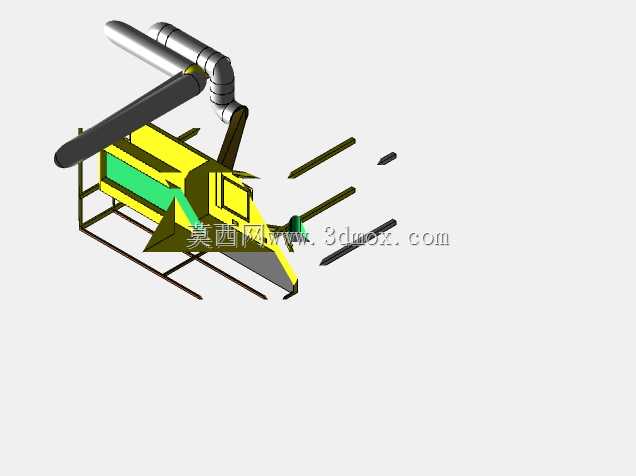

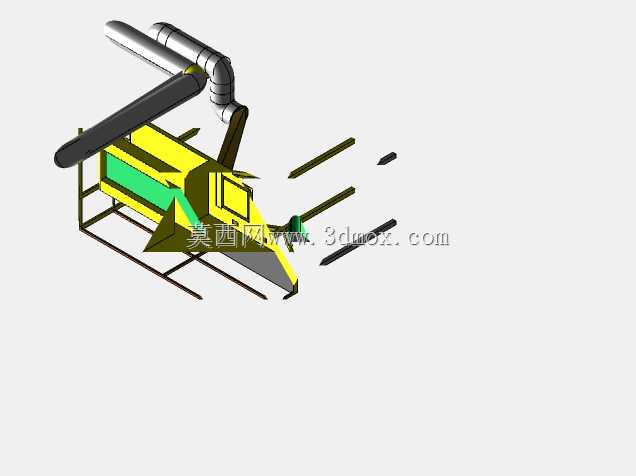

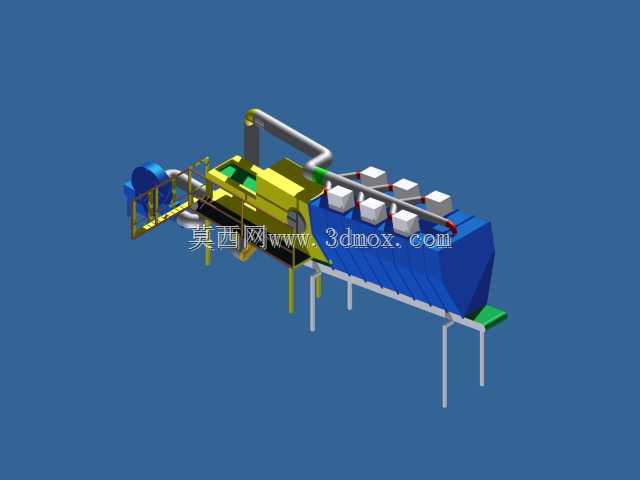

　　末端排风位置预留了除尘管道接口，可直接对接车间中央除尘系统，满足环保生产的排放要求。从建模细节来看，该模型严格按照1:1的实际设备尺寸构建，所有结构件的连接位置、安装孔位、运动部件的避让空间都做了精准还原，结构设计人员可直接参考该模型完成同类型风选设备的方案迭代，也可用于生产线布局时的设备占位模拟，提前核验设备与上下游配套设备的安装间距、物料流转路径是否存在干涉，减少现场安装时的管线、结构冲突问题。设备的外部走梯、防护栏杆都按照安全作业规范做了设计，走台的宽度、栏杆高度、踢脚板设置都满足工业设备的安全防护要求，操作人员可通过走梯到达设备顶部完成风路调节阀调整、顶部积尘清理等操作，防护栏杆的设置避免高处作业的坠落风险。
