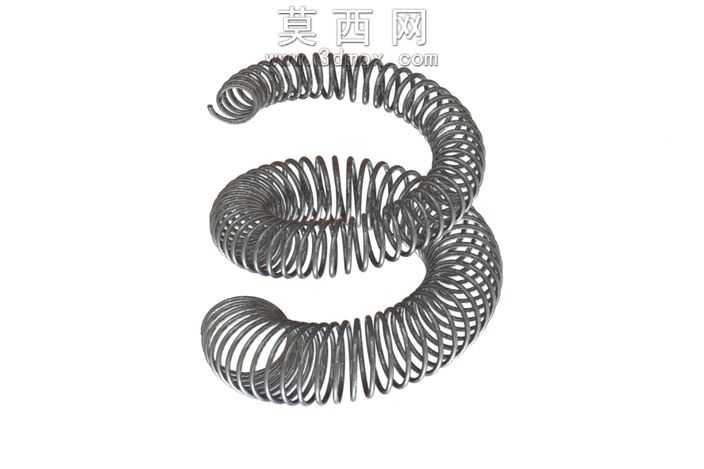

M形变直径弹簧三维结构设计作品

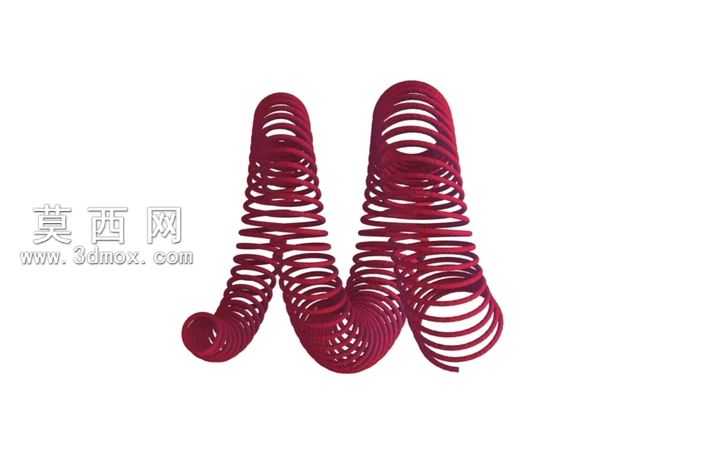

本作品为异形变直径弹簧的三维建模成果，整体采用非对称M形轮廓设计，区别于常规等径圆柱弹簧，通过多段变径螺旋结构组合实现特殊的弹性力学性能。建模过程中以螺旋扫描为核心建模逻辑，先根据设计需求绘制多段相切的空间引导曲线，引导曲线完全匹配M形的弯折走向，在不同区段设置差异化的螺旋直径参数：两端支撑段弹簧直径逐步收窄，中间弯折承力段弹簧直径渐变过渡，相邻螺旋圈的节距也根据受力分布做了差异化设置，弯折拐点位置的节距适当加密，避免弹簧受力压缩时出现圈间干涉。建模全程严格控制螺旋线的曲率连续性，保证每一圈簧丝的走向顺滑无拐点，簧丝截面采用标准圆形截面，通过扫描特征沿引导路径生成连续的簧丝实体，未出现断面、扭曲等建模缺陷。材质设置上选用弹簧钢常用的哑光深红色金属材质，调整材质的粗糙度、反光度参数还原弹簧表面的氧化处理质感，渲染阶段采用柔和的均匀布光，清晰展现每一圈簧丝的轮廓层次与空间排布关系，直观呈现弹簧的整体形态与结构细节。该弹簧的结构设计针对特殊安装空间与非线性弹力需求打造，多段变径的结构可以在不同压缩行程下提供差异化的弹力输出，M形的整体轮廓可以适配特定的异形安装槽位，相比常规弹簧能够在有限空间内实现更长的压缩行程与更贴合需求的弹力曲线，建模过程中对弯折区域的簧丝做了曲率校验，保证该区域在受力时不会出现应力集中的结构缺陷，整体模型结构完整，曲面质量高，可直接用于装配验证、力学仿真分析以及后续的加工生产参考，能够直观展现异形变径弹簧的结构特点与设计逻辑。
