黄铜材质手动控制小型截止阀三维设计

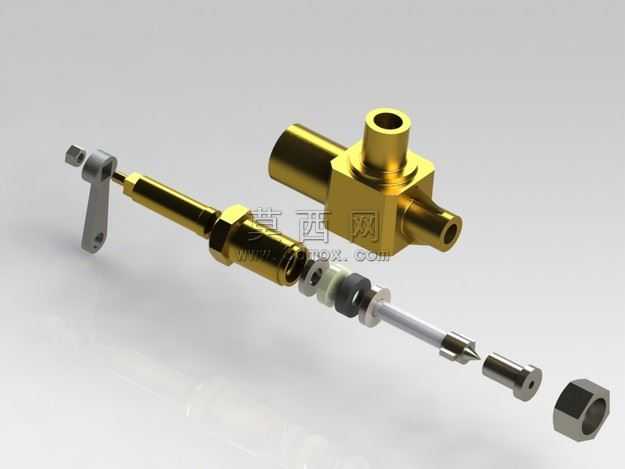

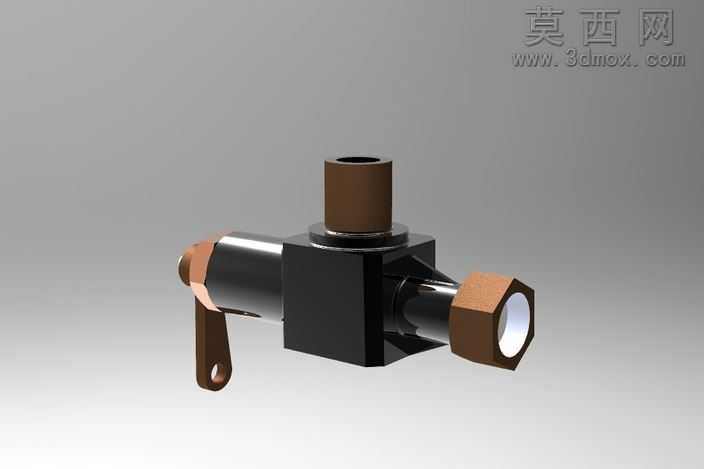

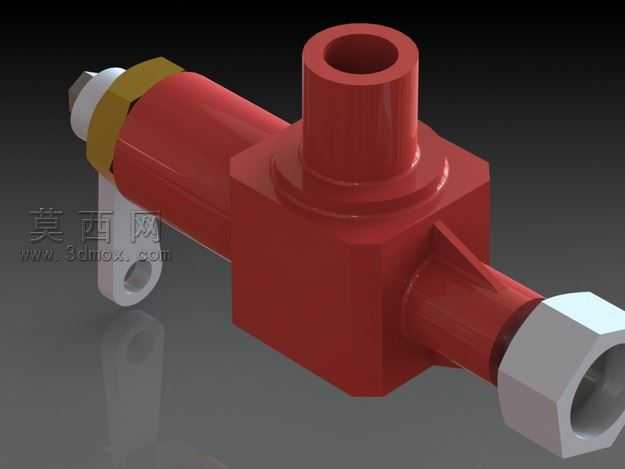

本作品为一款小型手动控制截止阀的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先依据阀门的功能定位确定整体尺寸框架，分别对阀体、阀杆、操作手柄、连接接头、锁紧螺母等独立零部件进行分步建模。阀体部分采用黄铜材质的实体建模思路，先绘制主体方形基座的二维草图，通过拉伸特征生成基座实体，再分别绘制三个方向的管路接口草图，拉伸生成带内流道的接口结构，同时在基座内部完成阀腔的切除特征，保证流道的连通性与密封性设计要求。阀杆部分采用回转类零件建模方式，通过旋转特征生成杆身主体，再添加端部的密封配合结构与手柄连接卡槽，保证阀杆与阀体的装配精度。操作手柄采用钣金与实体结合的建模方式，先绘制手柄的轮廓草图，拉伸生成主体后添加安装孔与防滑结构，还原手动操作的人机交互设计。连接接头与锁紧螺母采用标准六角结构建模，分别添加外螺纹与内螺纹特征，匹配管路连接的通用标准。装配阶段通过同轴心、重合、距离等配合关系完成所有零部件的总装，验证各部件之间的运动干涉情况，确保阀杆的升降行程顺畅，手柄的扳动角度符合控制逻辑。渲染阶段赋予阀体黄铜金属材质，调整材质的粗糙度与金属度参数，还原黄铜的哑光金属质感，对接头与螺母部分赋予不锈钢材质，区分不同部件的材质差异，添加柔和的环境光与定向光源，突出阀门的结构轮廓与金属光泽，同时搭建浅灰色渐变背景，让模型主体更加突出。设计过程中充分考虑阀门的实际使用场景，整体结构紧凑小巧，适合小通径的流体管路控制场景，各部件的配合公差预留合理，既保证密封性能又兼顾装配便利性，流道的转角处做了圆滑过渡处理，减少流体通过时的阻力损失，手动操作的手柄长度经过优化，保证操作力矩适中，无需额外工具即可完成开关控制。
