带杠杆手柄的手动截止式小型阀门

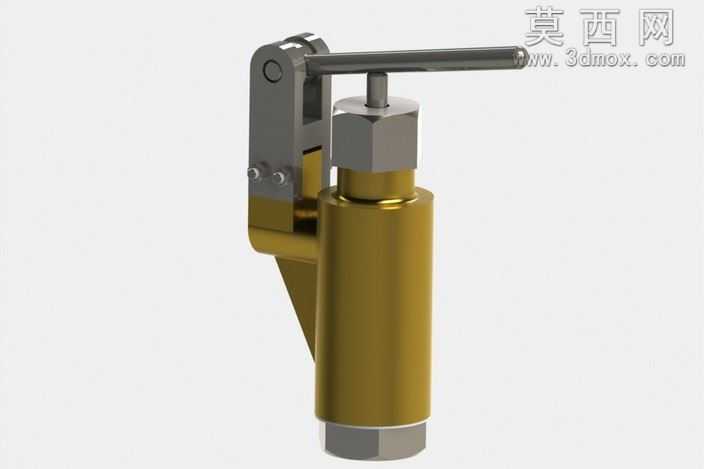

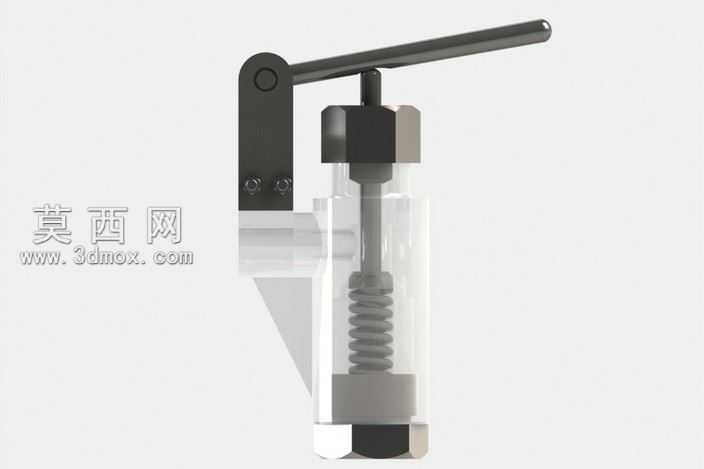

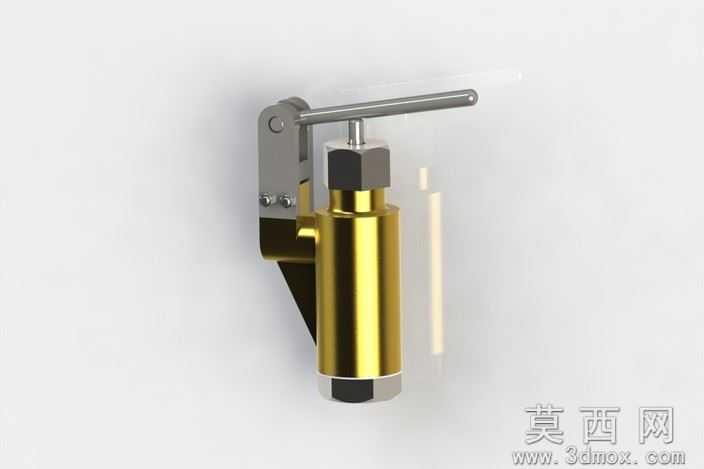

本作品为手动控制的小型截止类阀门三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于阀门的功能逻辑拆分核心构件：底部带外六角接头的圆柱形阀体、顶部的阀杆密封组件、侧置的杠杆式操作手柄、连接手柄与阀杆的铰接支架，所有零件均按照机械加工的实际公差要求设定配合尺寸，保证虚拟装配后各运动部件无干涉。建模过程中对细节做了精细化还原：阀体底部的外六角接头做了倒角处理，模拟实际五金件的加工工艺；铰接支架上的紧固螺丝刻画了螺纹细节与头部槽口，还原标准紧固件的真实形态；杠杆手柄的长杆末端做了圆滑过渡，符合手动操作件的人机工程设计逻辑。材质与渲染阶段，针对不同零件的实际用材做了区分：阀体部分采用黄铜材质，调整材质球的金属度、粗糙度参数，还原铜材温润的金属光泽与轻微的氧化质感；手柄支架、铰接销轴采用碳钢材质，做了发蓝处理的暗灰色金属质感，表面添加细微的磨砂纹理模拟工业加工的表面状态；顶部的阀杆锁紧螺母采用亮面不锈钢材质，与黄铜阀体形成材质对比，提升模型的视觉层次感。结构设计上，该阀门采用杠杆式手柄驱动阀杆做直线升降运动，相比传统手轮式阀门操作更省力，铰接结构的支点位置经过力学优化，只需较小的扳动力即可实现阀门的通断切换，阀体内部的流道做了平滑过渡设计，可减少流体通过时的阻力损失，密封组件采用阶梯式填料密封结构，保证阀杆往复运动时的密封性能，避免流体泄漏。整体模型的装配逻辑完全参照实际工业阀门的装配流程，所有配合关系均符合机械设计规范，既可以作为教学演示的结构案例，也可用于流体管路系统的虚拟装配仿真，模型的细节精度满足工业级渲染与工程参考的双重需求，通过光影调整突出不同材质的质感差异，完整呈现了小型手动阀门的工业设计美感与结构合理性。
