栏板式货运半挂拖车结构设计

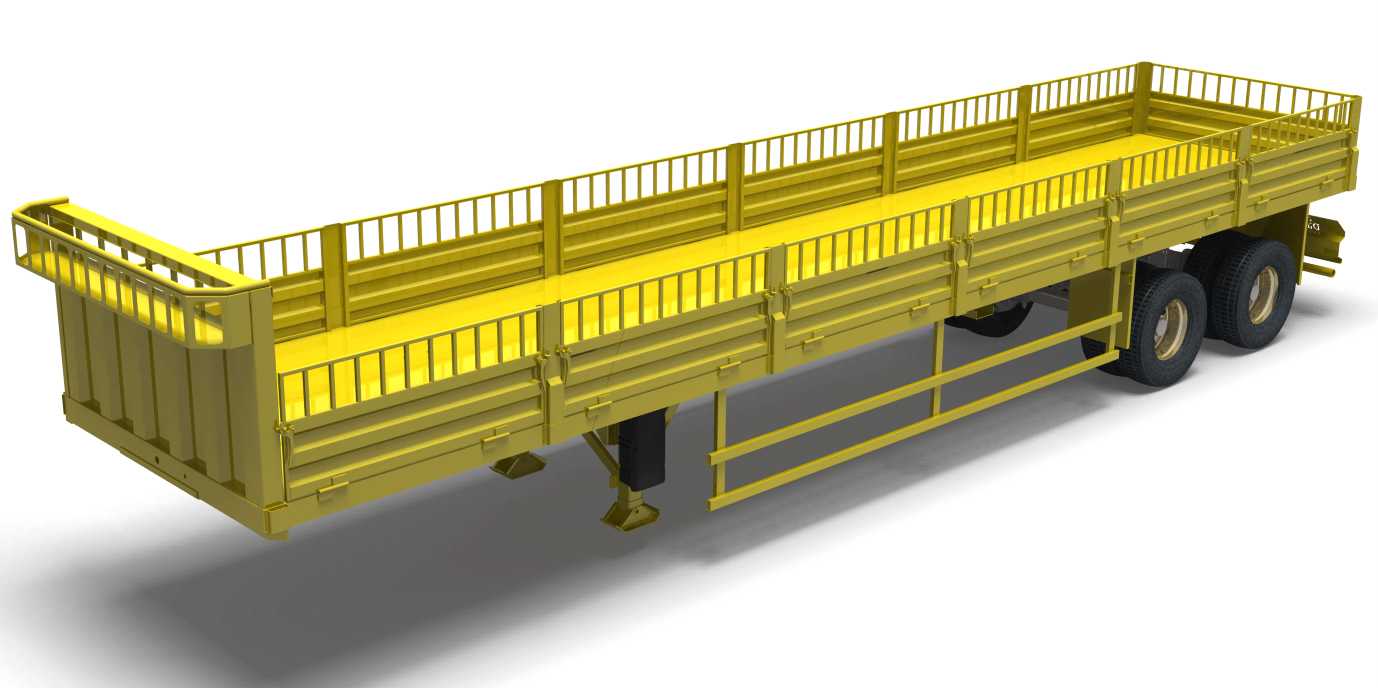

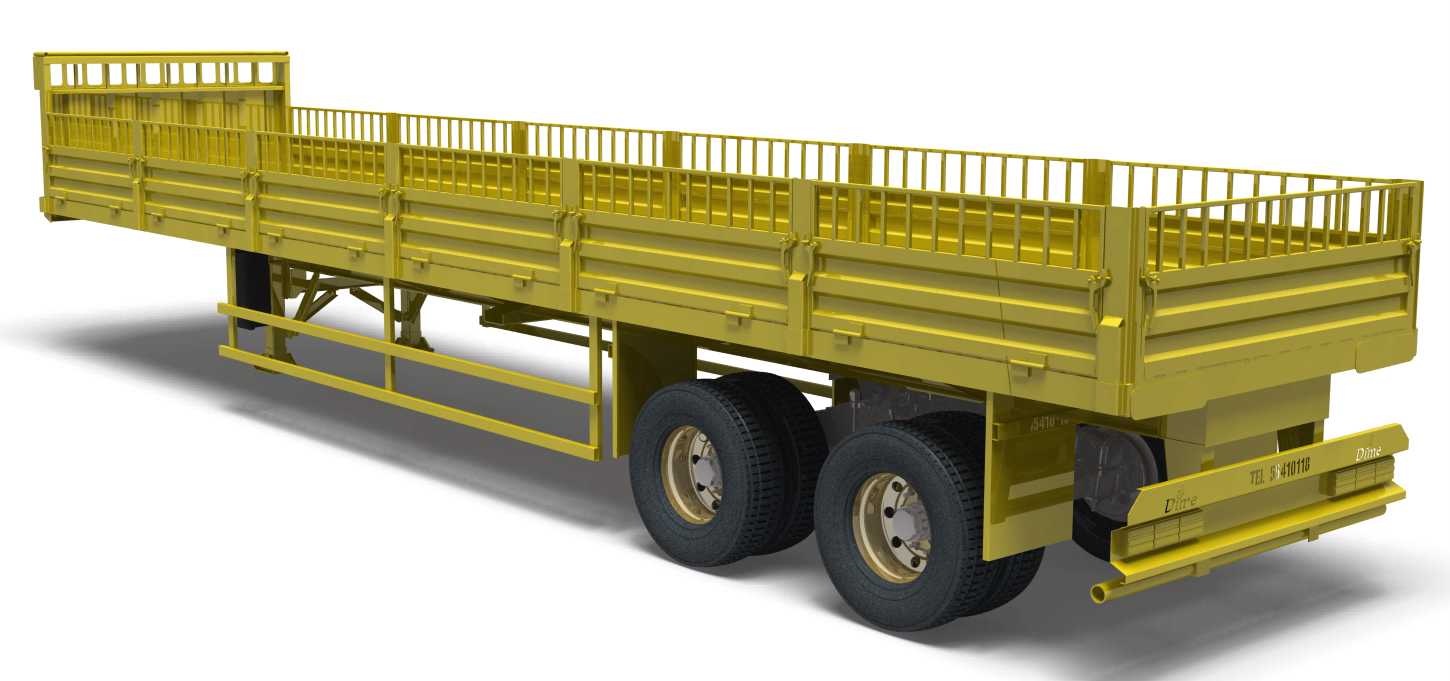

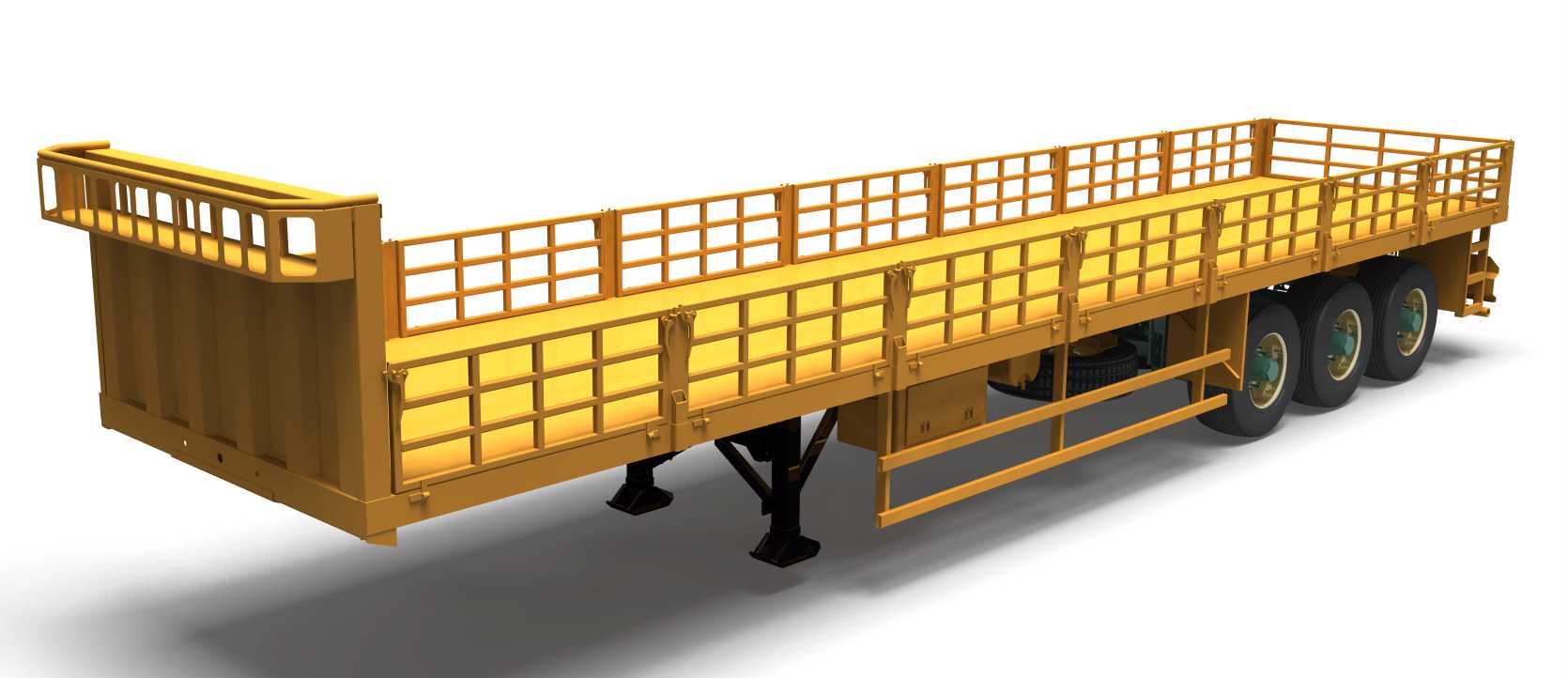

　　该作品呈现的是一台栏板式货运半挂拖车，主体围绕公路散货、袋装物料、建材及普通托盘货物运输场景展开。与封闭式厢式挂车相比，栏板结构在装卸便利性上更具优势，侧面栏板可根据作业需要开启或拆除，叉车、人工搬运和吊装作业都能获得较开阔的操作空间；顶部加装的栏杆则用于约束堆高货物，减少运输过程中因颠簸、急刹或转弯造成的货物偏移。

　　从整车布置看，模型重点表达了半挂车最典型的承载逻辑：前部通过牵引销区域与牵引车鞍座连接，后部由双联车桥承担主要载荷。车架作为贯穿整车的承力骨架，需要把牵引点处的纵向力、转弯时的侧向力以及货台均布载荷传递到悬架和轮胎。模型中可见纵梁、横梁与侧防护支架的层次关系，这种结构在实际设计中通常要兼顾刚度与自重，纵梁高度、腹板厚度和横梁间距都会直接影响满载状态下的挠度表现。

　　厢栏部分采用高栏板与竖向栏杆组合。下部栏板承担货物侧向挡护，板面上的加强筋用于提高薄板抗鼓胀能力；上部栏杆并不追求密闭，而是以较低重量形成防坠落边界。对于砂石、袋装水泥、粮食、木材或轻型工业件等运输任务，这种结构既能避免货物外溢，也不会像全封闭箱体那样限制装载形态。栏板与立柱之间的铰接、锁止位置在实车上尤为关键，若锁扣强度不足，重载侧压时容易出现栏板张开；若铰接位置不合理，又会增加开启和维护难度。

　　行走系统采用双轴四胎布置，适合较高总质量的运输工况。轮胎、轮毂、制动鼓及车桥的相对位置在模型中均有体现，车桥通过悬架与车架连接，钢板弹簧或等效弹性元件承担缓冲与载荷分配作用。双联轴的优势在于单轴载荷被分散，轮胎接地面积增大，车辆在粗糙路面和长途行驶中的承载稳定性更好；但同时也对车桥平行度、制动同步性和轮胎定位提出要求，若安装边界控制不当，容易引起轮胎异常磨损。

　　尾部结构保留了货运挂车常见的防护与附属安装区域。后保险杠、尾灯安装位和下部防护件不仅是外观组成，更涉及追尾碰撞时的安全防护以及道路法规要求。侧下方的防护杆则用于防止小型车辆或行人卷入车底，其离地高度、纵向跨度和与车架的连接强度都需要在总体布置阶段提前确定。模型将这些杆件与车架、车桥的空间关系表达出来，有利于后续检查管路、线束和储气筒等部件的布置间隙。

　　设计思路上，这类半挂车并不追求复杂曲面，而是强调规则货台、稳定承载和便于制造。货台平面需要保持足够平直，以适应托盘摆放和货物堆码；轮罩区域则要为轮胎跳动、转向偏移和悬架变形预留空间。车架两侧的安装支架不能与轮胎运动包络干涉，后部回转区域也要考虑车辆倒车、坡道行驶时的离地间隙。若用于详细工程设计，还需在三维环境中进一步校核牵引销中心到后轴的距离、轴距、栏板高度、整车宽度以及转弯通道。

　　在实际选型中，栏板半挂车常用于物流场站、建材市场、农产品运输和工厂短驳等场景。它的核心价值在于结构开放、装载适应性强、维护成本相对较低。模型通过黄色涂装突出了车架、栏板、车桥和轮胎之间的装配关系，使观察者能够直观理解货台承载、牵引连接、悬架传力和安全防护之间的空间逻辑，可作为挂车结构认知、整车布置讨论以及运输装备方案沟通的三维参考。
