红色越野皮卡改装版整车结构数模

　　这套三维数模围绕一台短轴越野皮卡展开，外观上采用高通过性车身、开放式货厢、防滚架、外置辅助灯和大尺寸越野轮胎组合，适合在非铺装路面、林区道路、山地巡检、野外作业营地等场景中进行车辆方案展示与结构校核。整车建模没有停留在单纯外观曲面，而是把车头防护、轮拱边界、悬架行程、轮胎包络、货厢承载区、驾驶室开口以及后部备胎位置统一纳入同一装配关系中，便于后续做改装件布置、干涉检查和运动空间分析。

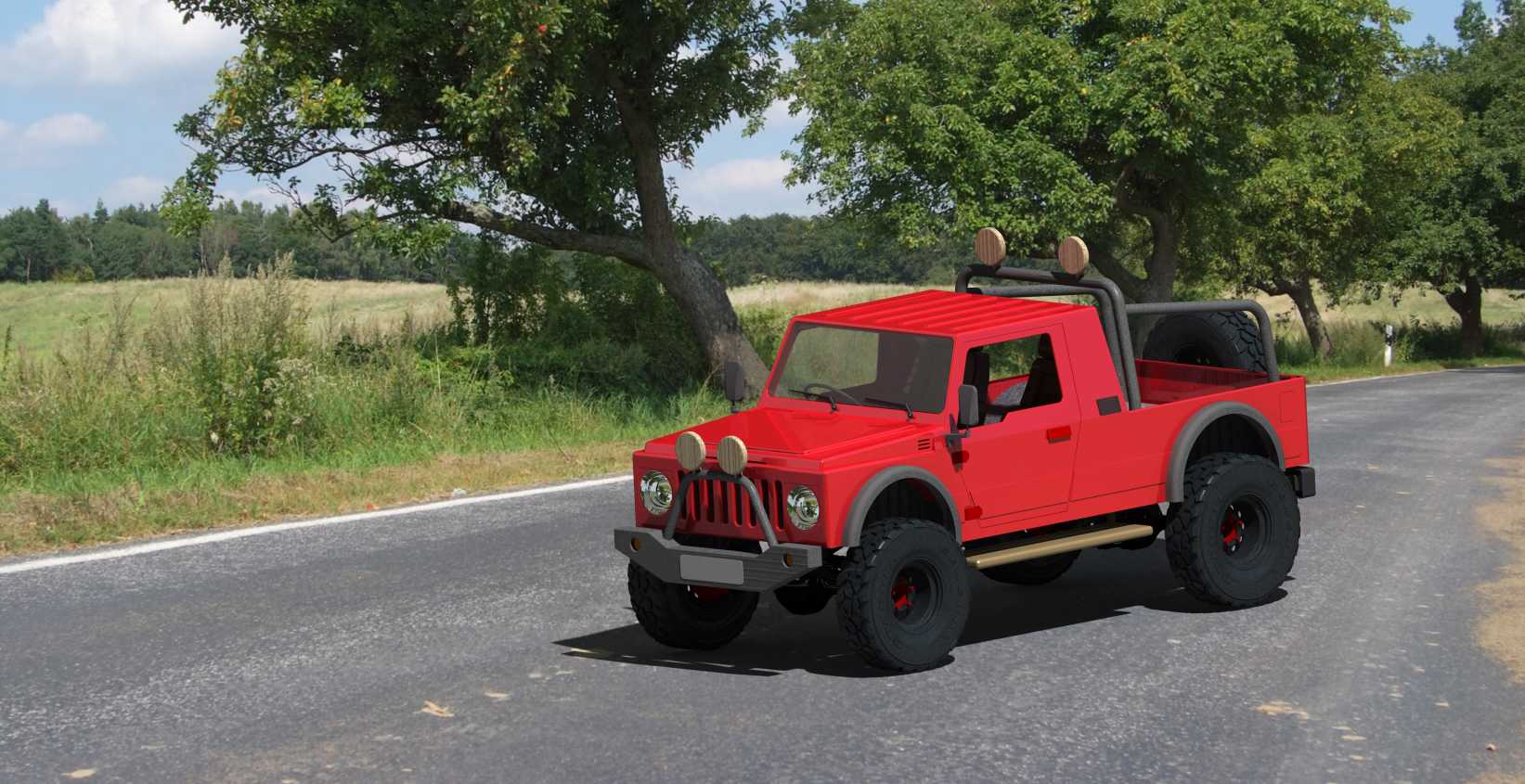

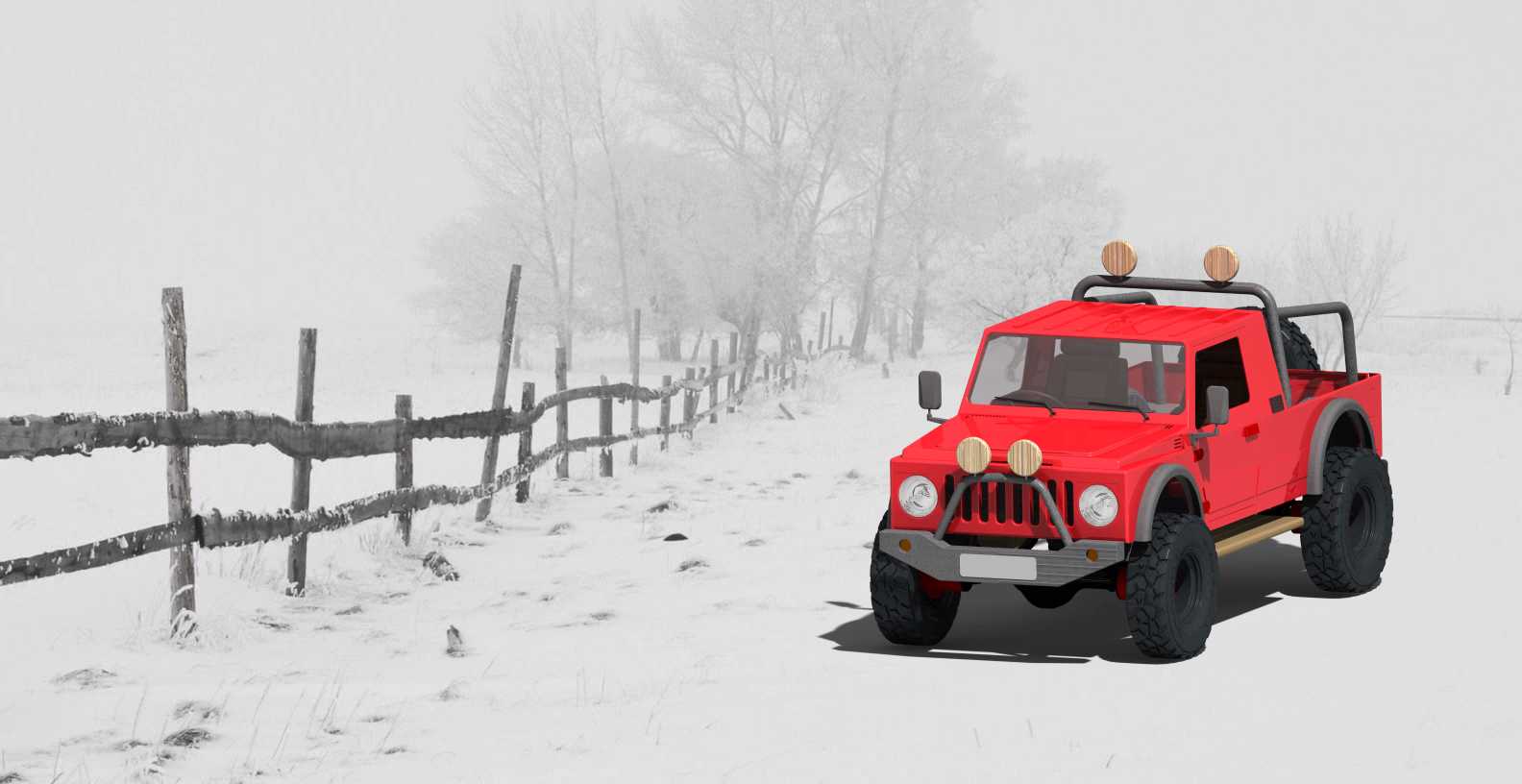

　　从实际用途看，这类车辆既可以作为户外通勤和轻型物资转运平台，也可以作为越野改装设计的基础载体。前部保留了较强的防撞与附件安装区域，保险杠位置留出绞盘、拖车点和辅助灯具的布置空间；车头双圆灯与竖向格栅形成辨识度较高的前脸，灯组上方额外设置两盏外置射灯，能够满足夜间低照度道路行驶时的远光补充需求。发动机舱轮廓、前围板和翼子板之间的过渡在模型中均有明确边界，设计时可据此评估散热模块、蓄电池、气路或电气线束的安装路径，避免外观件与内部总成发生冲突。

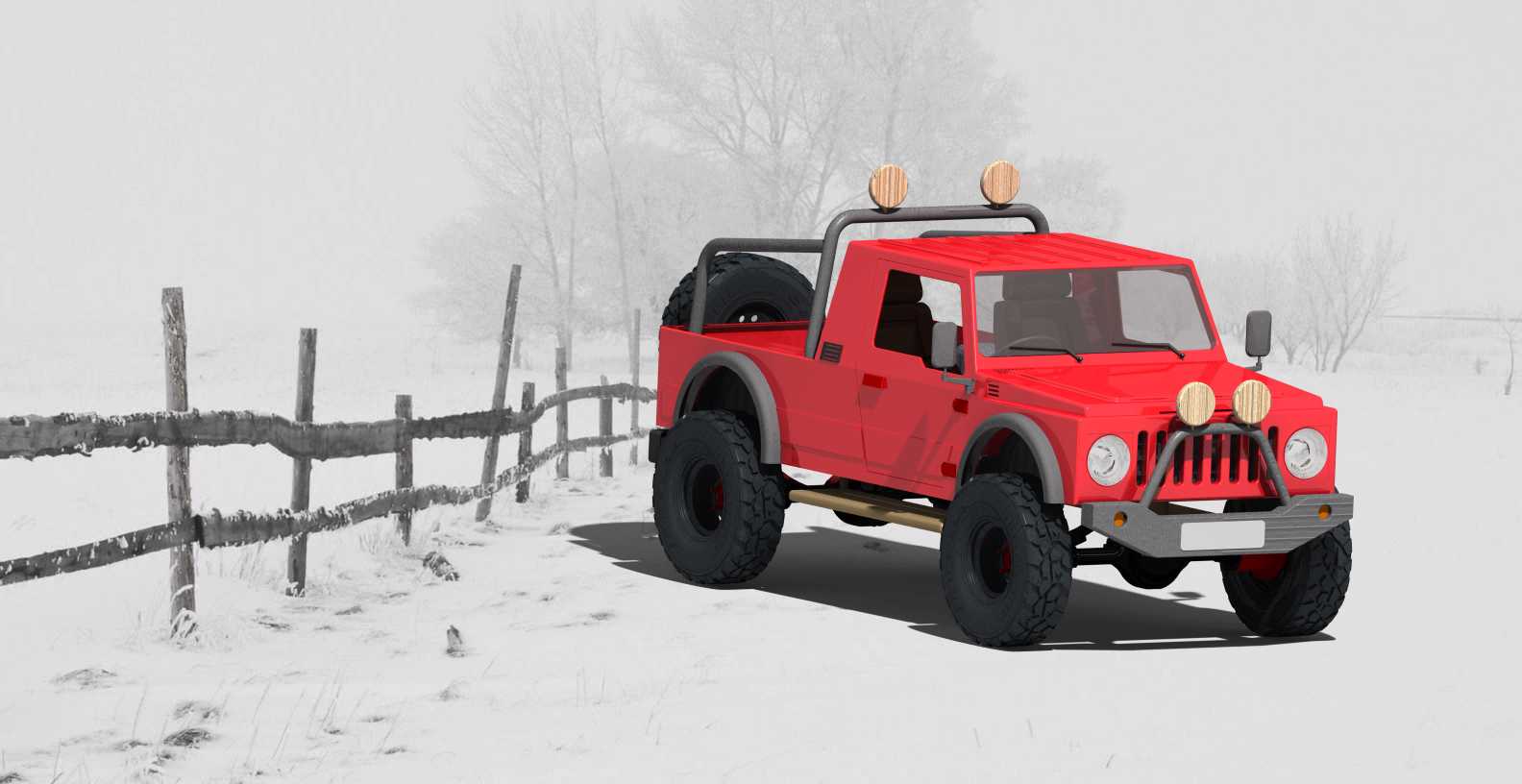

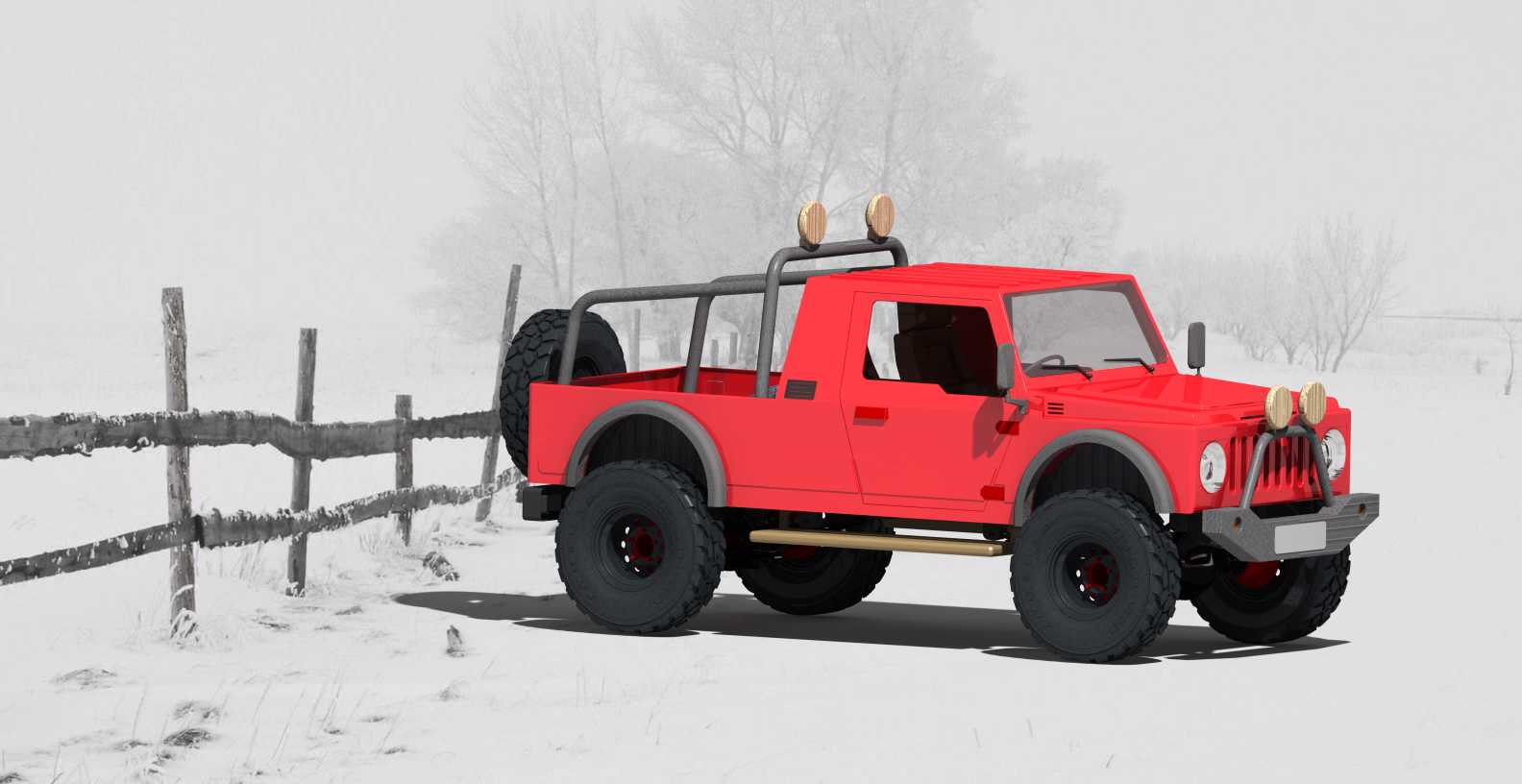

　　车身侧面采用双排半敞开式座舱思路，车门轮廓、侧窗、后视镜、门把手和脚踏区域均被简化为可识别的结构件。轮拱外扩明显，配合宽胎和升高底盘，使车轮在上下跳动、转向和侧倾时拥有更充裕的包络空间。对结构设计人员而言，轮胎与翼子板、车架纵梁、转向拉杆之间的间隙是越野车型校核重点，数模中轮胎外径、胎宽、轮距和车宽比例关系清晰，可直接用于判断泥地胎、雪地胎或不同偏距轮毂换装后的边界变化。侧踏位置位于门槛下方，既服务于上下车，也能在侧面形成一定防护，但在接近角、离去角和纵向通过角分析中需要同步考虑其最低离地高度。

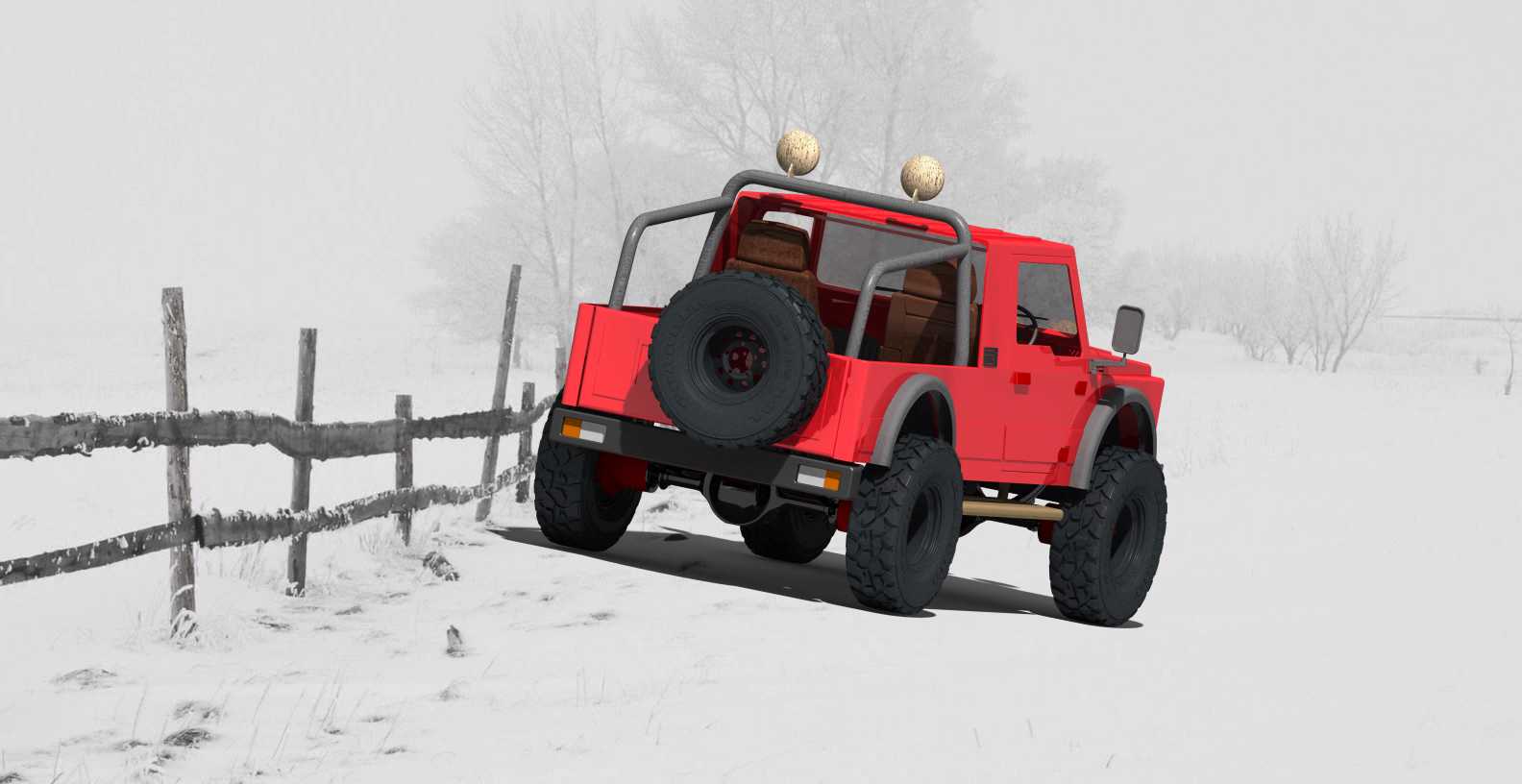

　　后部货厢采用短货箱布局，适合装载工具箱、备用油桶、救援器材和轻型野外设备。货厢前方设置黑色防滚架，立管从货厢侧缘向上延伸并在顶部形成横梁，既增强座舱后方视觉上的防护感，也为射灯、天线、行李绑缚点提供安装基础。备胎斜置于货厢前部，靠近驾驶室后壁，这种布置能够缩短取放距离，同时把较重部件尽量布置在轴距附近，有利于轴荷分配。货厢栏板、后轮拱和尾灯区域的相对位置完整，后续若设计篷布、货架、救援装备支架或露营改装模块，可直接以货厢内宽、轮拱凸起高度和栏板上沿作为约束条件。

　　底盘部分体现了越野车典型的高离地间隙取向。前后轮均采用大直径厚胎壁轮胎，轮毂造型简洁，胎面块感明显，适合表现泥地牵引需求。车桥、悬架弹簧、减振器和侧置排气管在车身下方形成连续的底层结构，虽然模型以外观和总体布置为主，但各部件的空间层次能够支持装配关系梳理。设计改装方案时，前轴附近需要关注转向最大角度下轮胎与保险杠、轮拱内衬的间隙；后轴附近则要重点核查钢板弹簧或连杆机构在满载压缩时与货厢底板、备胎支架的干涉情况。排气系统沿车身侧下方走行，其最低位置与横向障碍物之间的距离，会直接影响岩石路面和深辙路面的通过性。

　　外形比例上，该车强调短前悬、短后悬和较高坐姿，车头方正、舱体紧凑、货厢短促，整体转弯半径和狭窄道路适应能力更偏向轻型越野任务。前保险杠造型厚重，接近角区域没有多余低矮饰件；后保险杠与车尾边界收敛，离去角得到保留。车顶虽未采用复杂行李架，但防滚架顶部具备扩展接口的形态特征，可在不破坏车身主线的情况下增加照明、通信或载物附件。车身外表面以红色实体表现，车架、防滚架、轮胎、保险杠、脚踏和灯具支架则通过深色件形成对比，便于在评审时快速区分车身覆盖件与功能附件。

　　在建模思路上，作品把整车拆分为车身壳体、车门玻璃、轮胎轮毂、底盘件、灯具、防滚架、货厢和装饰件等多个层级，结构树逻辑清楚，适合用于改装教学、车辆外观方案沟通、越野附件布局以及三维装配练习。对于需要继续深化的工程场景，可在现有数模基础上补充车架纵梁截面、悬架硬点、转向系统、动力总成和制动管路，再进行姿态分析、爬坡度评估、拖钩强度校核或货厢承载计算。整体来看，该数模完整呈现了一台改良型越野皮卡从外观姿态到功能分区的核心特征，尤其适合围绕高通过性车辆、野外作业改装和轻型越野运输平台开展结构设计讨论。
