复古军用摩托整车结构渲染设计

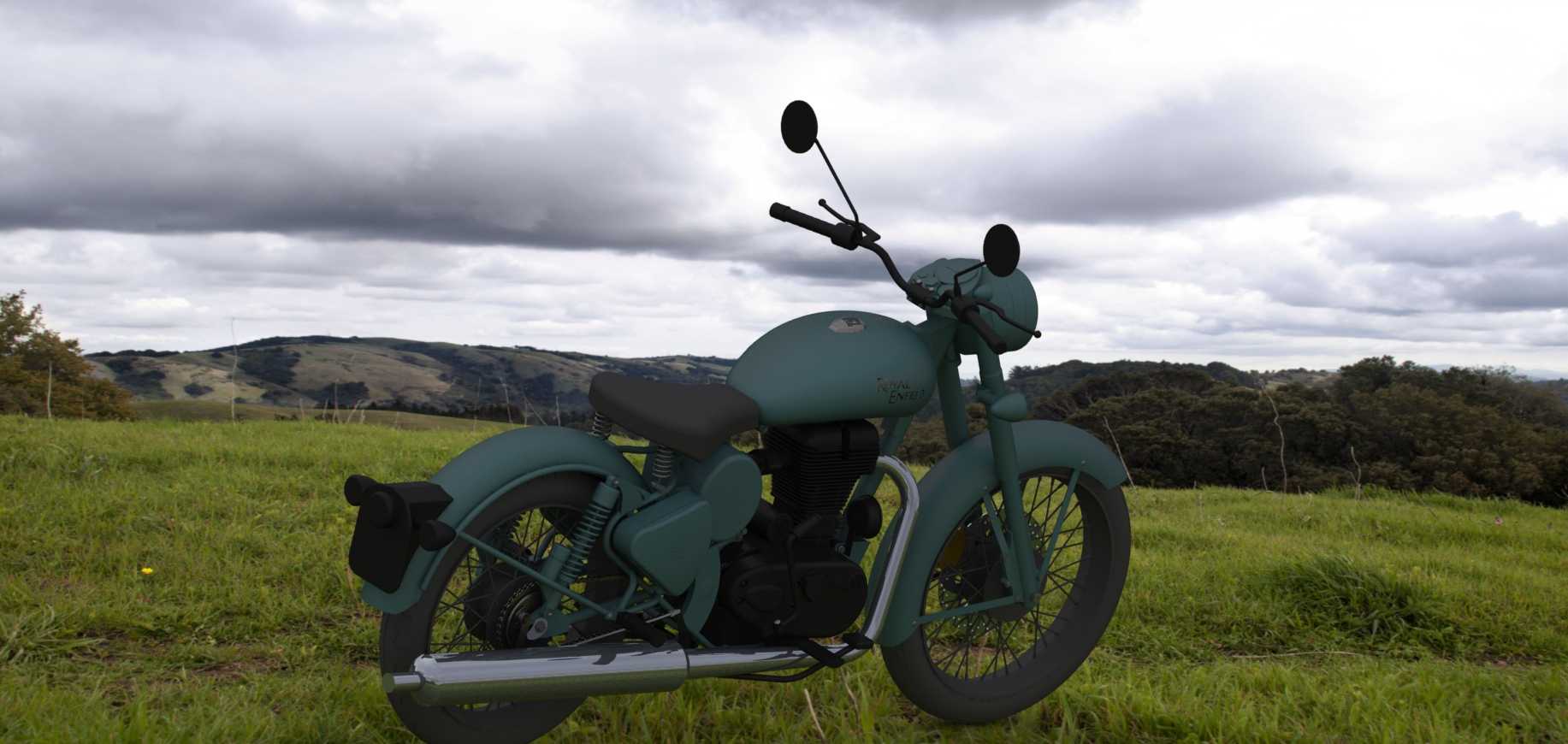

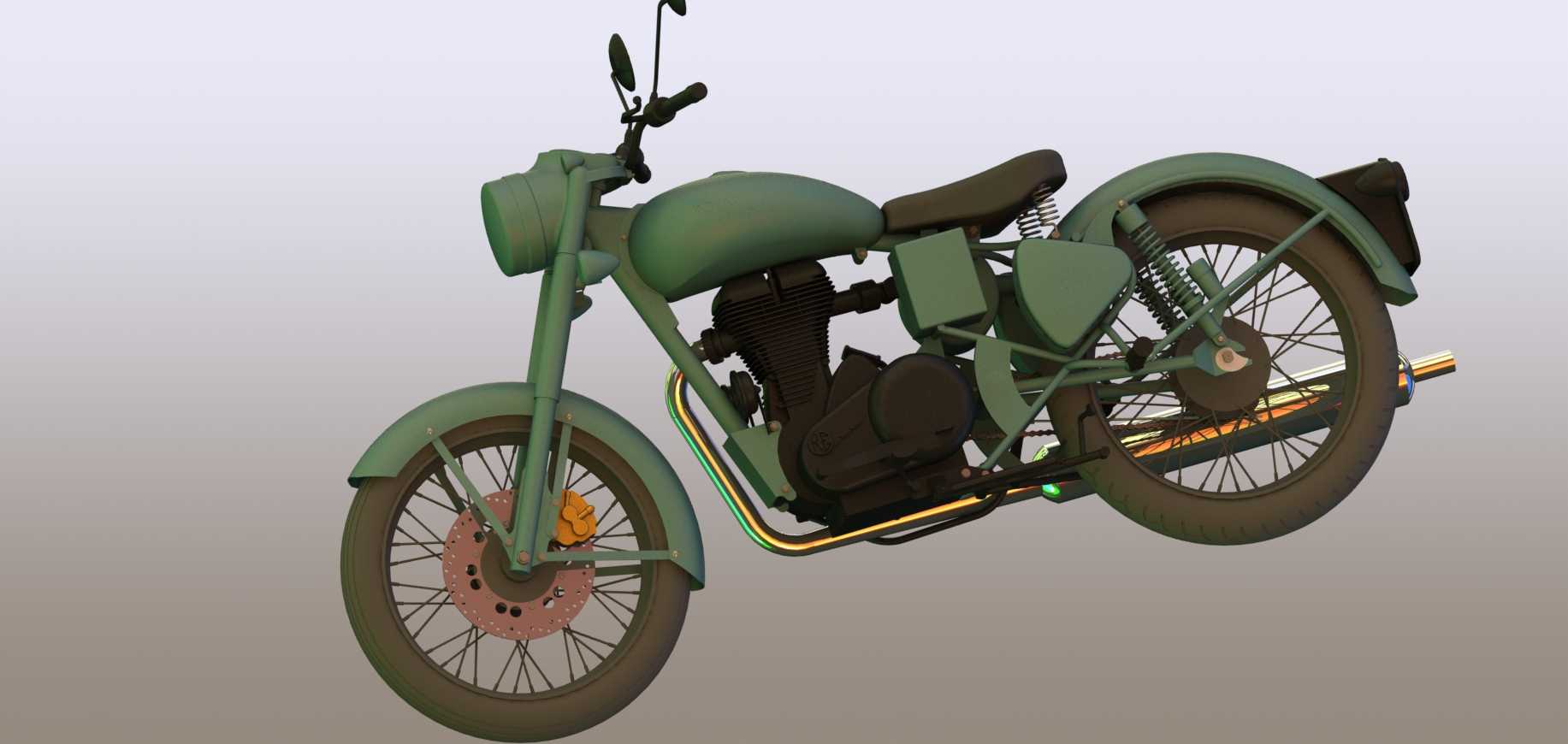

　　这套军用风格两轮摩托的三维结构，围绕野外通勤、轻装巡逻、复杂路面机动这类实际使用场景展开。整车采用经典单缸动力布局，车架、行走系统、动力总成、排气部件和外观覆盖件均按实体装配关系搭建，适合在结构评审、载具方案演示、改装设计校核以及教学渲染中使用。

　　从使用边界看，这类摩托并不追求高速铺装路面性能，而是强调低速扭矩、维修便利性和恶劣环境下的通过能力。前轮采用较长的正置前叉，转向几何保留复古车的大前伸角，直线行驶稳定性较好；后轮通过双弹簧阻尼器与车架连接，能够吸收碎石路、土路和临时便道上的连续冲击。轮辋内部保留辐条结构，辐条与轮毂、轮缘之间的连接关系在模型中得到体现，这对后期做轮组受力分析、轮胎包络检查或定制轮辋方案都有参考价值。

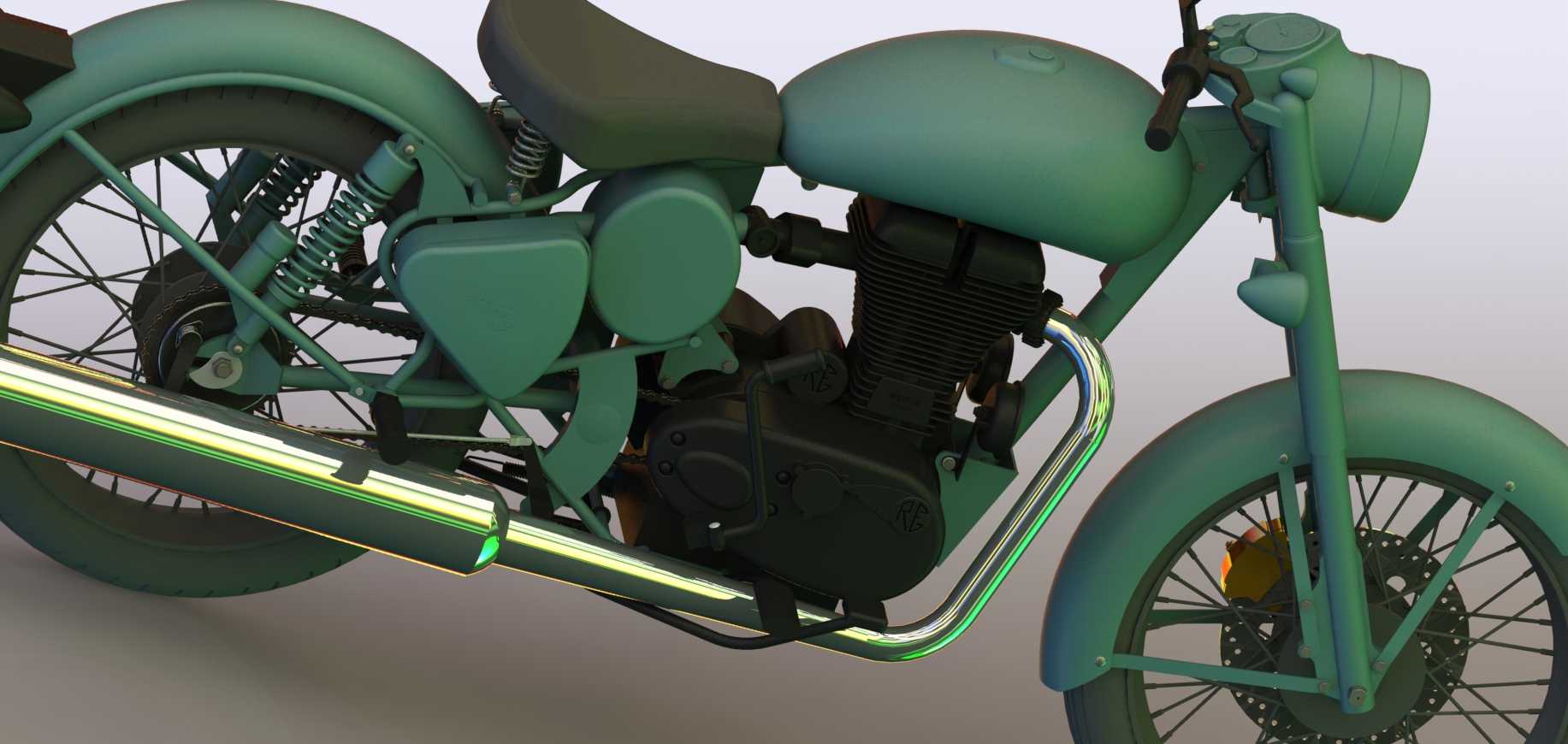

　　动力部分以单缸立式发动机为核心，缸体散热片按层叠方式布置，既还原风冷发动机的外形特征，也明确了气流通过缸体表面的散热路径。发动机左侧与右侧的壳体轮廓、离合器侧盖、磁电机侧盖以及底部护板均有独立形体，曲轴箱与车架吊挂点之间留出装配空间，便于在实际设计中检查螺栓、衬套和加强板的位置。变速箱区域与发动机本体整合，脚踏、换挡杆和制动踏板围绕发动机下部布置，操作件与发动机壳体之间保留足够间隙，避免骑行过程中靴部与高温部件或突出结构干涉。

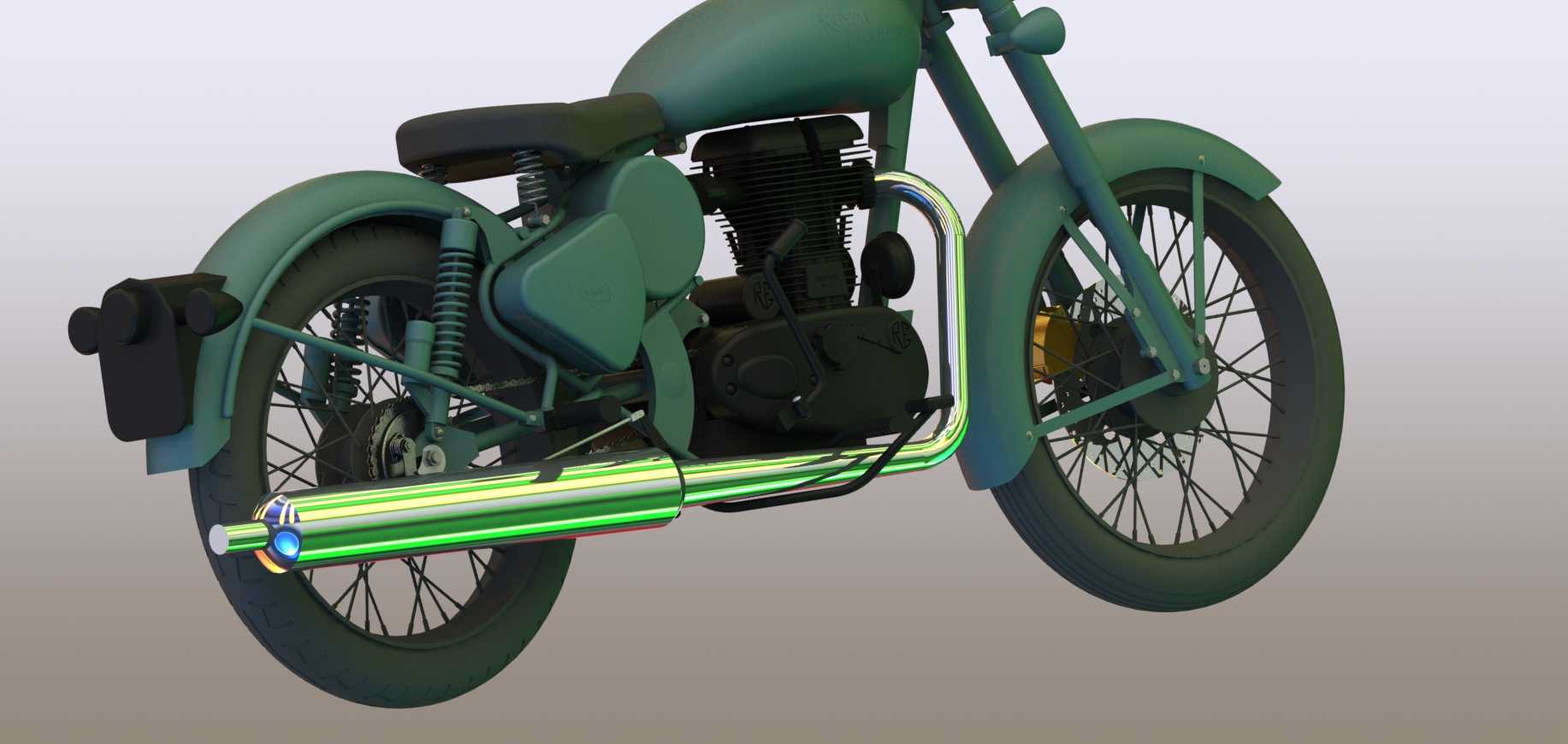

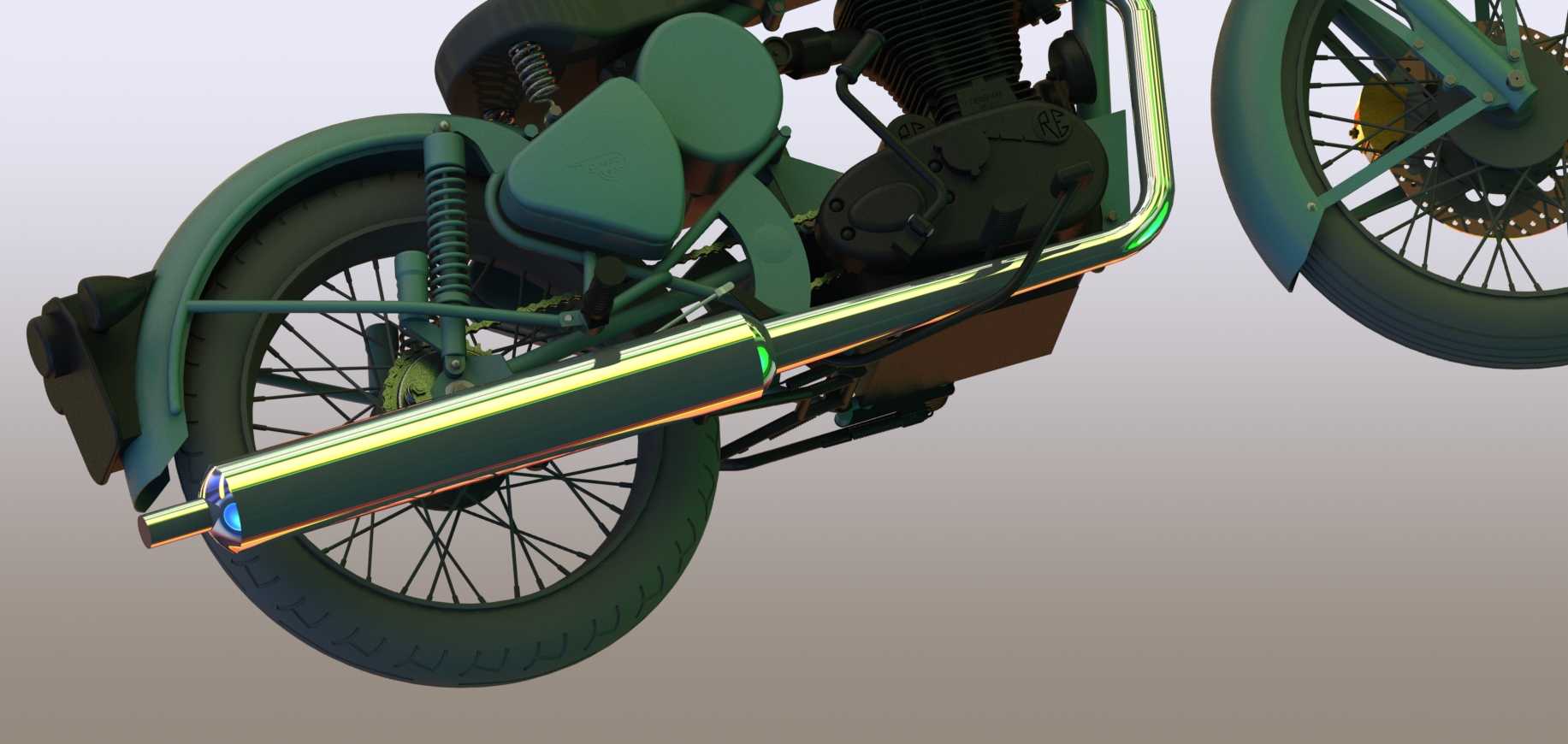

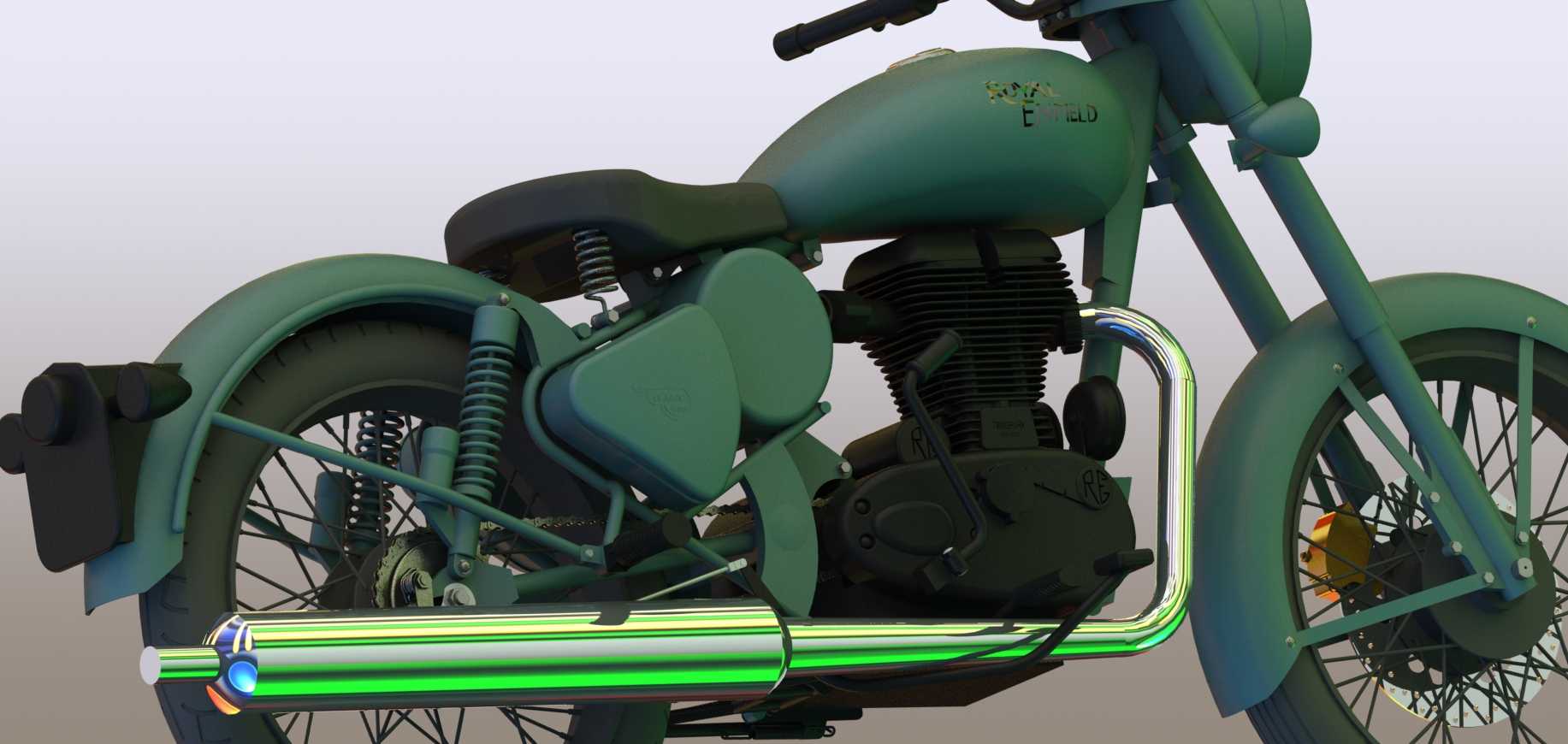

　　排气系统是整车外观和结构校核中的重点。前段排气管从缸头侧面向下引出，沿发动机下方平顺过渡，再向后连接长筒形消声器。管路弯曲半径较大，内壁走向连续，既有利于降低排气背压，也减少了小半径折弯带来的加工难度。消声器采用横向后置布置，外侧镀铬金属质感与军绿色车身形成明显对比；安装时需要通过吊耳与车架后下部连接，吊耳位置要兼顾热膨胀位移、振动衰减和拆装空间。模型中排气管与发动机、后摇臂、侧盖之间的距离均按实车装配逻辑保留，可直接用于检查热件防护和维修可达性。

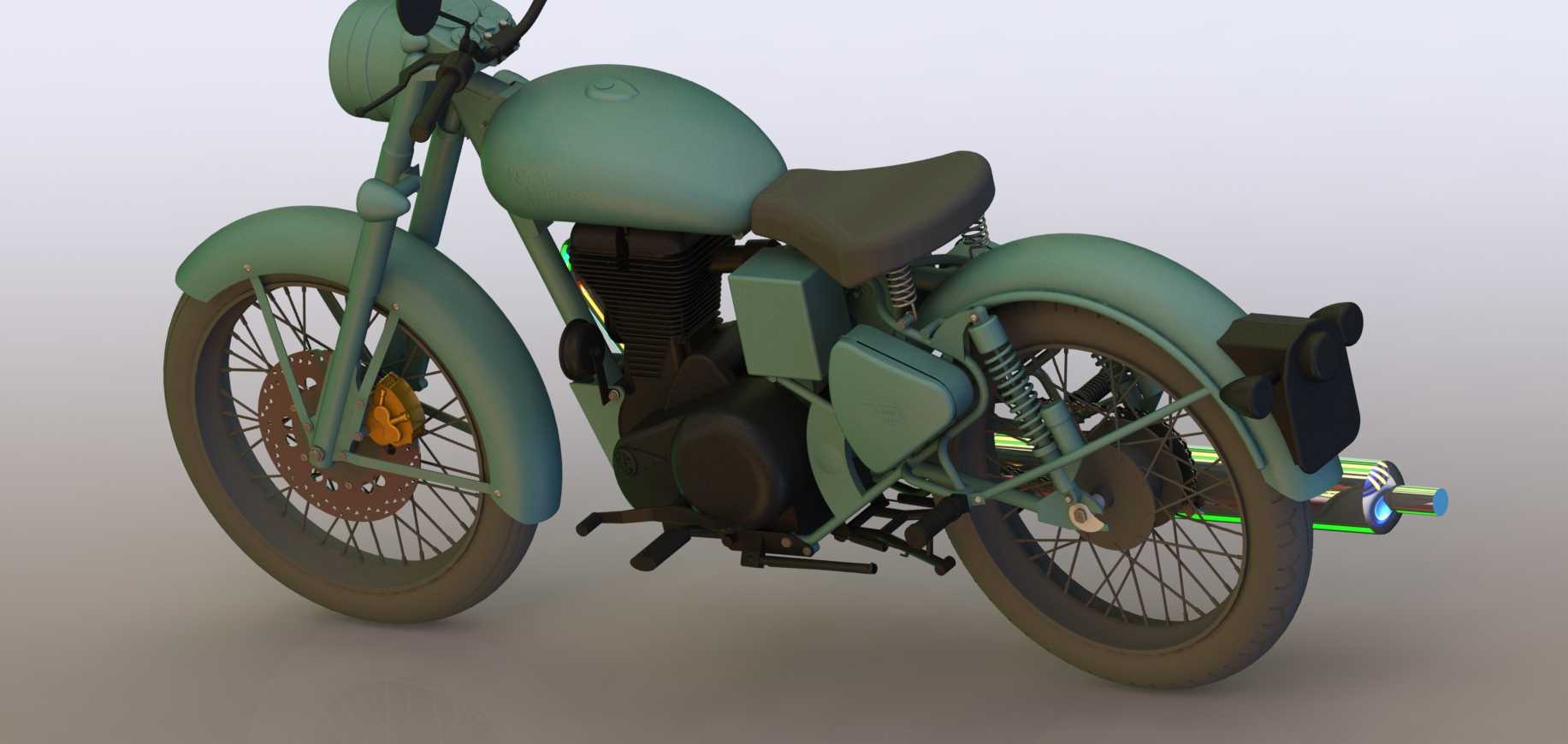

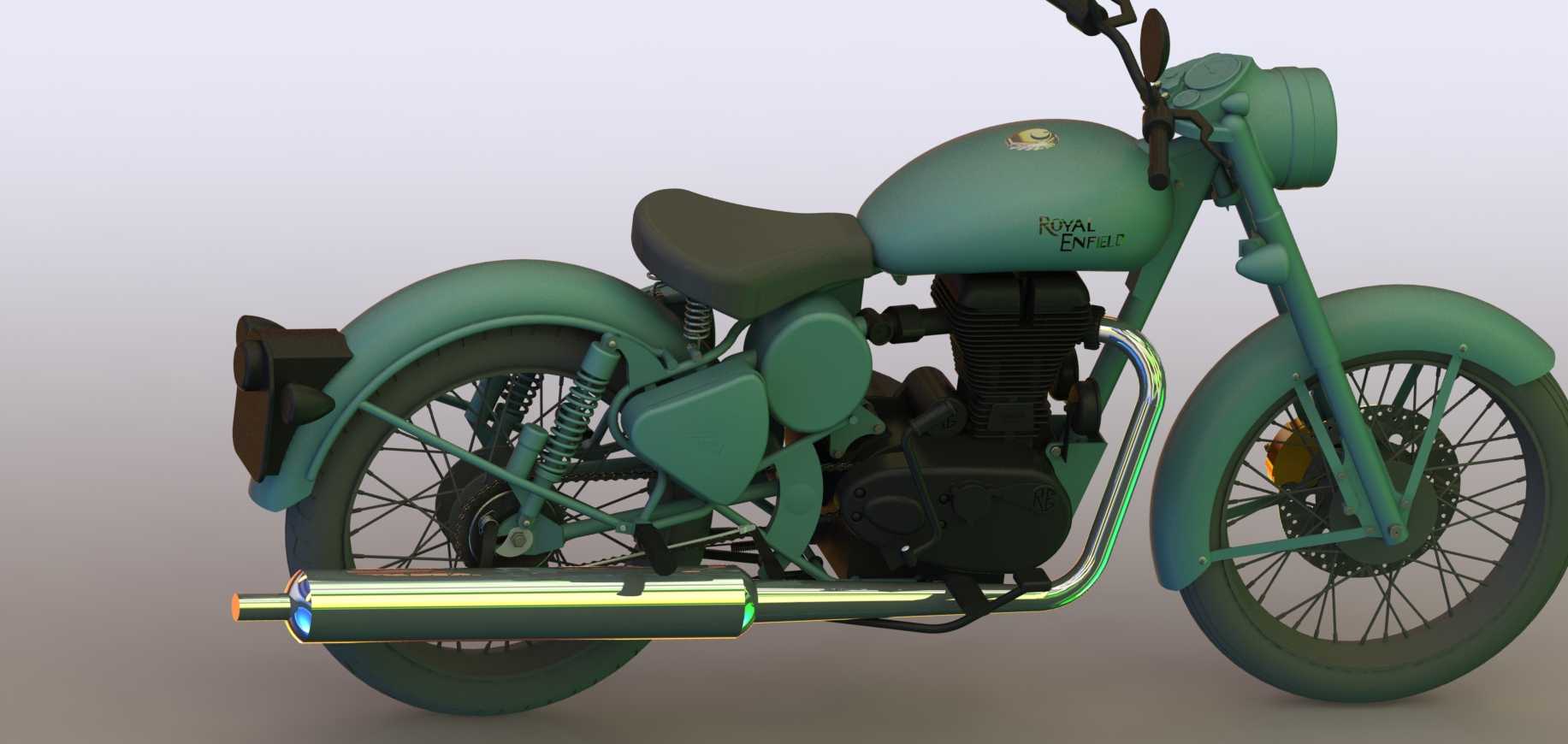

　　车架部分采用钢管车架的视觉表达，主梁、下管、后叉和座椅支撑区形成闭合承载路径。油箱位于车架上管上方，形体饱满而狭长，前部贴合转向立管，后部向座椅方向收窄，保证容量的同时不影响骑手膝部夹持。坐垫为长条形单层结构，表面略带弧度，下方设置弹簧和支撑胶垫，能够缓冲长途骑行中的振动。两侧军用风格工具盒与车身轮廓呼应，盒体边缘做圆角处理，既增加储物空间，也遮挡部分车架和电气线路，使整车侧面线条更加完整。

　　前挡泥板与后挡泥板均采用大包覆弧度，能够在泥泞路面减少泥水甩向发动机和骑手背部。前灯、后视镜、手把开关和拉线沿转向管周边布置，转向极限位置下，拉线与油箱、仪表支架之间需要保持松弛余量。后尾灯、牌照架和后部支撑件集中在后挡泥板末端，布线可沿车架内侧走向，避免外露过多。

　　尺寸与安装边界方面，整车长度主要由前轮前缘、后挡泥板末端和横向消声器端部共同决定；宽度控制点集中在车把、油箱侧盖、排气外沿和脚踏位置；高度则受座椅面、手把和前叉上梁影响。做总布置时，需要重点核对前轮最大转角与前挡泥板、排气管前段的间隙，后减震压缩到极限时后轮与挡泥板、坐垫下方支架的间隙，以及发动机振动件与车架固定件之间的公差带。若用于改装设计，还可在该模型基础上替换油箱曲面、调整后减震行程、增加边箱支架或改用电喷外观件。

　　渲染表现上，军绿色哑光车身突出军用载具的朴素质感，镀铬排气通过高反射金属材质强调机械细节，轮胎采用粗糙橡胶表现，散热片、辐条、弹簧和螺栓等小结构则增强画面层次。整体模型不只用于外观展示，也能够帮助结构设计者理解复古摩托从动力总成、车架承载到行走系统的装配逻辑。
