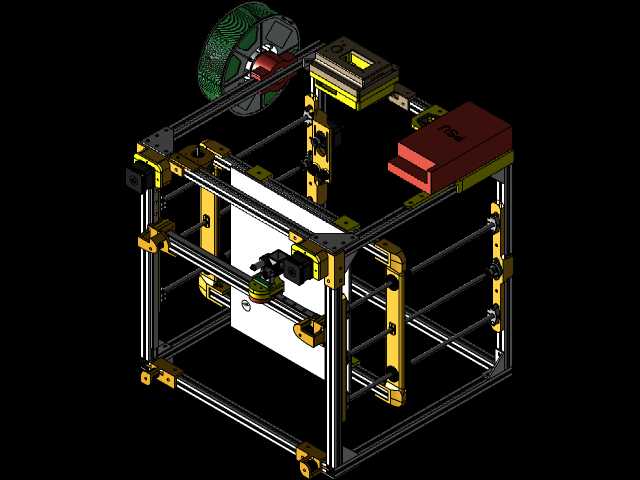

CoreXY架构开源桌面级熔融沉积3D打印机

　　这套三维结构方案围绕桌面级熔融沉积成型设备展开，采用CoreXY运动架构搭建整机主体，框架以标准工业铝型材作为承力基体，型材槽道兼容常规紧固件与外置附件，使用者可根据工位空间、加工需求对机架局部结构进行增减调整，无需推翻原有装配逻辑即可完成定制化改造。

　　从实际应用场景来看，该设备可放置在实验室、创客空间、小型产品开发工作室以及教学实训场地，承担塑料功能件、结构验证样件、工装夹具非标配件的快速成型任务。整机框架为立方型布局，型材拼接处采用角件与内置连接件锁紧，既保证框架整体刚性，也控制了整机自重，桌面摆放时不需要额外做地基固定，底部预留的安装孔位可搭配减震脚垫或移动脚轮，适配不同场地的布置要求。

　　运动系统的设计思路充分发挥CoreXY架构的优势：两个步进电机固定在机架上部静止区域，通过同步带交叉传动带动XY轴运动平台，运动部件重量大幅降低，高速走位时惯性冲击更小，打印过程中的传动振动被框架型材有效吸收。热床平台沿Z轴方向做垂直升降运动，Z轴导向部件采用光轴搭配直线轴承的组合，丝杆传动单元居中布置，保证平台升降过程中受力均匀，长时间运行也不易出现平台倾斜偏差。

　　挤出与送料部分的布局经过空间优化，耗材架直接集成在机架顶部后侧，盘状耗材可直接挂载，送料路径短且弯折角度平缓，柔性耗材传输时也不容易出现送料卡顿。喷头组件安装在XY运动滑台上，散热块、加热块、喷嘴的装配层级清晰，风道结构朝向成型区域定向送风，打印翘边风险得到有效控制。电控盒安置在机架侧方空置区域，主板、驱动模块、电源的排布预留了散热间隙，接线走线可沿铝型材槽道收纳，既避免线路干涉运动部件，也方便后期维护时排查线路。

　　安装边界方面，整机立方框架的外轮廓尺寸适配常规桌面承重，左右两侧预留同步带张紧机构的操作空间，前方开放式操作区域方便取放成型件、调平操作，后侧与侧边留出通风间距，不需要封闭机柜即可独立运行。框架上预留的多组安装孔位可拓展加装外壳封板、照明灯具、自动调平传感器、断料检测模块等附件，改造时不需要对主承力框架做二次钻孔加工。

　　结构建模过程中所有运动副的配合间隙、带轮张紧行程、型材切割长度均按实际装配逻辑设定，传动带的绕线路径完整还原CoreXY机构的交叉传动关系，滑座、限位开关、拖链的安装位置都对应实际装配工位，工程人员可直接在此结构基础上细化零件加工参数、调整整机尺寸规格，也可作为非标快速成型设备的基础架构进行二次开发，验证不同运动布局、喷头配置、平台尺寸下的整机运行可行性。
