桌面级开源龙门式数控加工设备结构

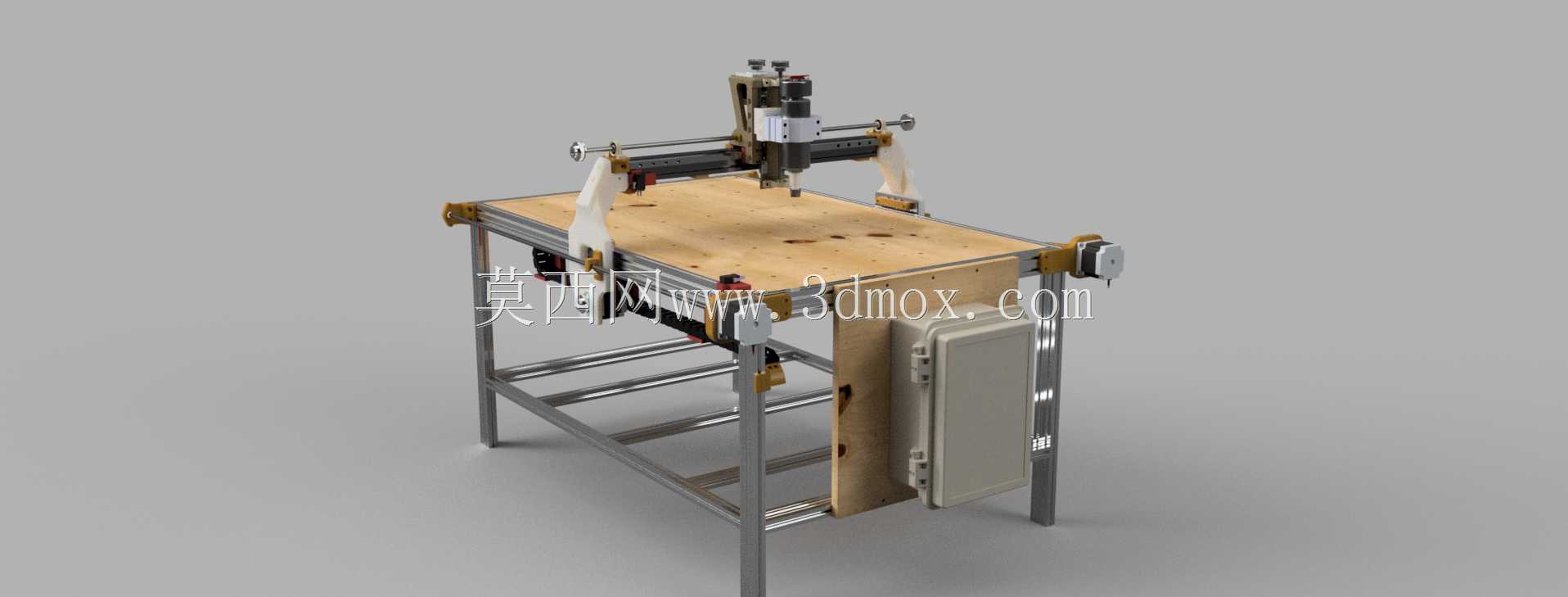

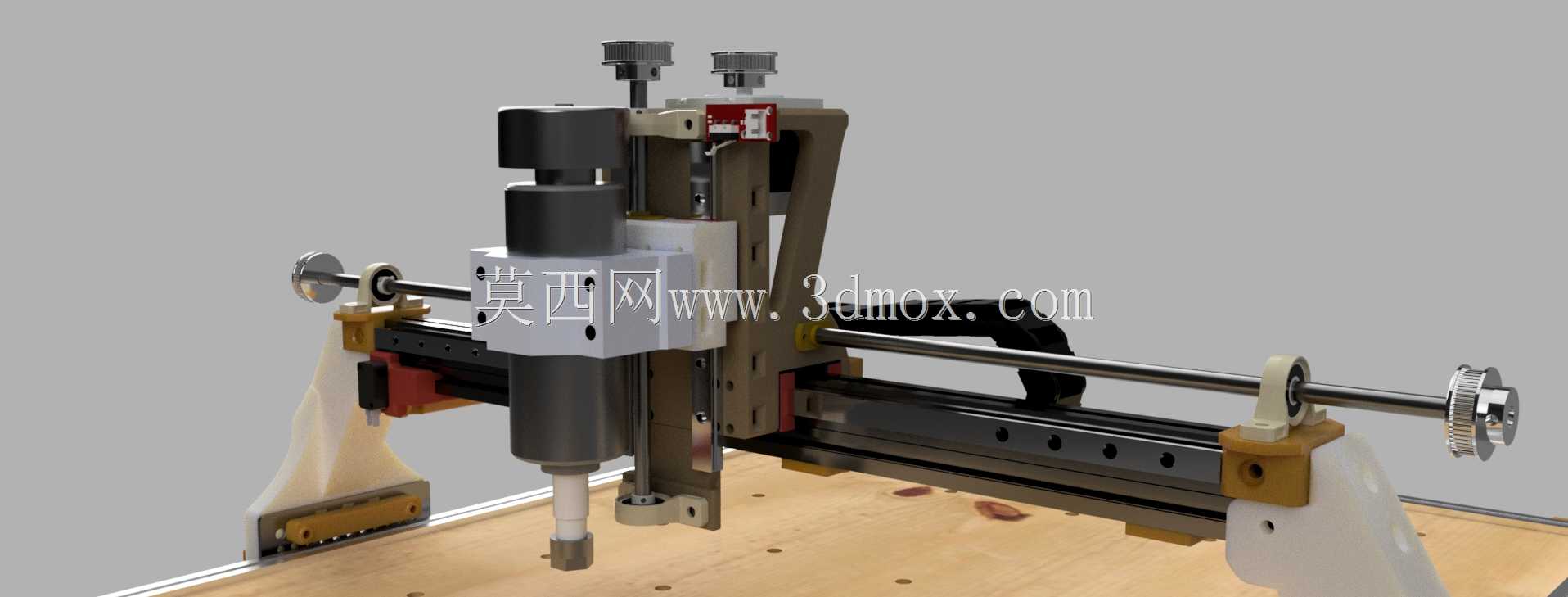

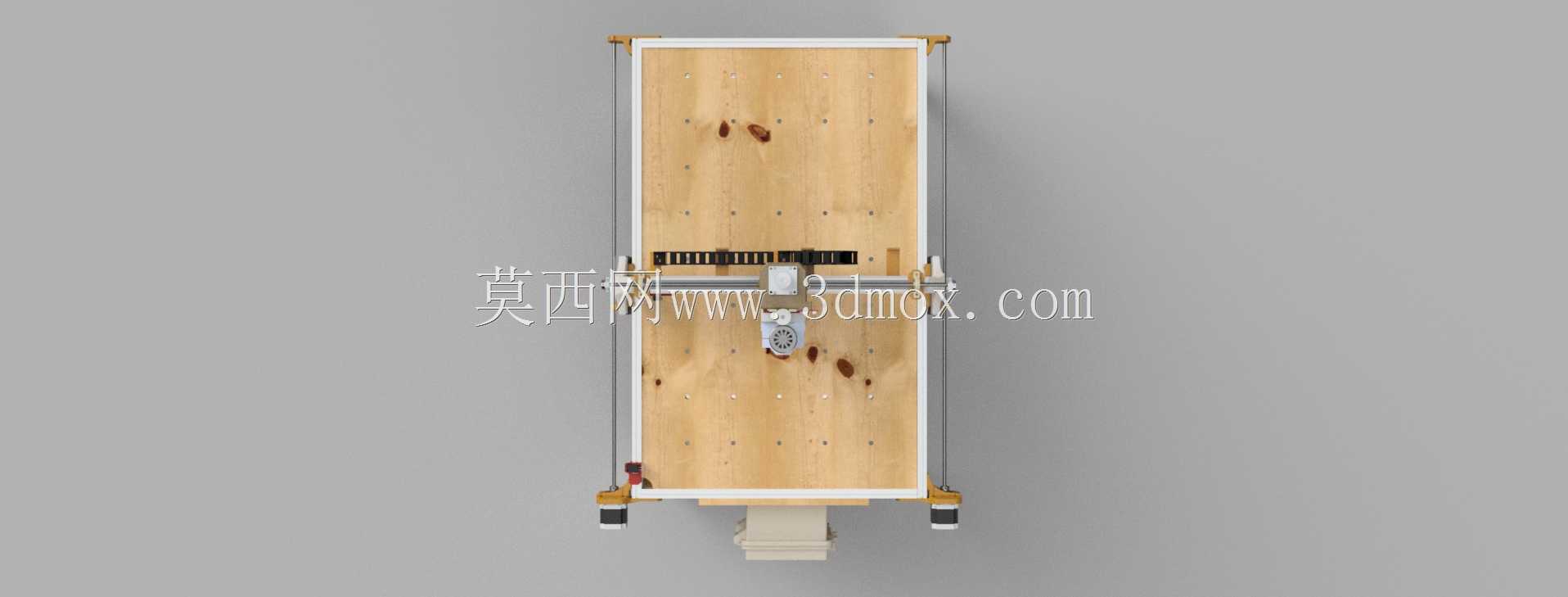

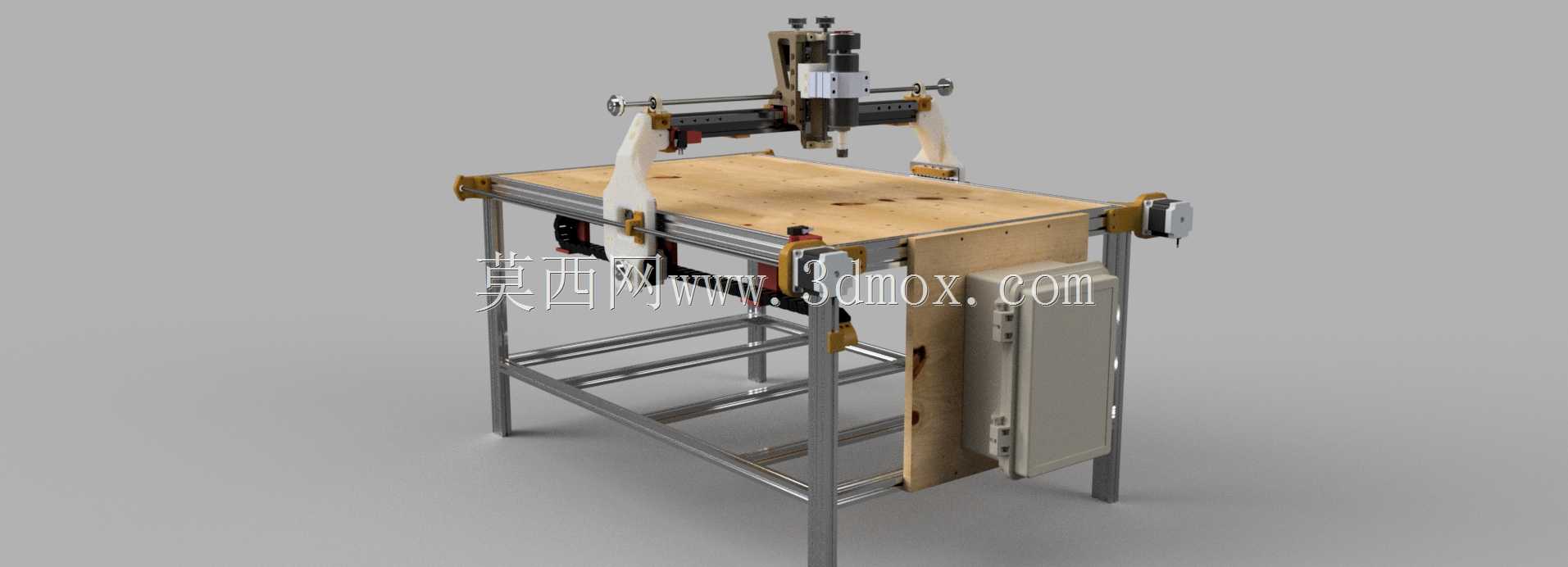

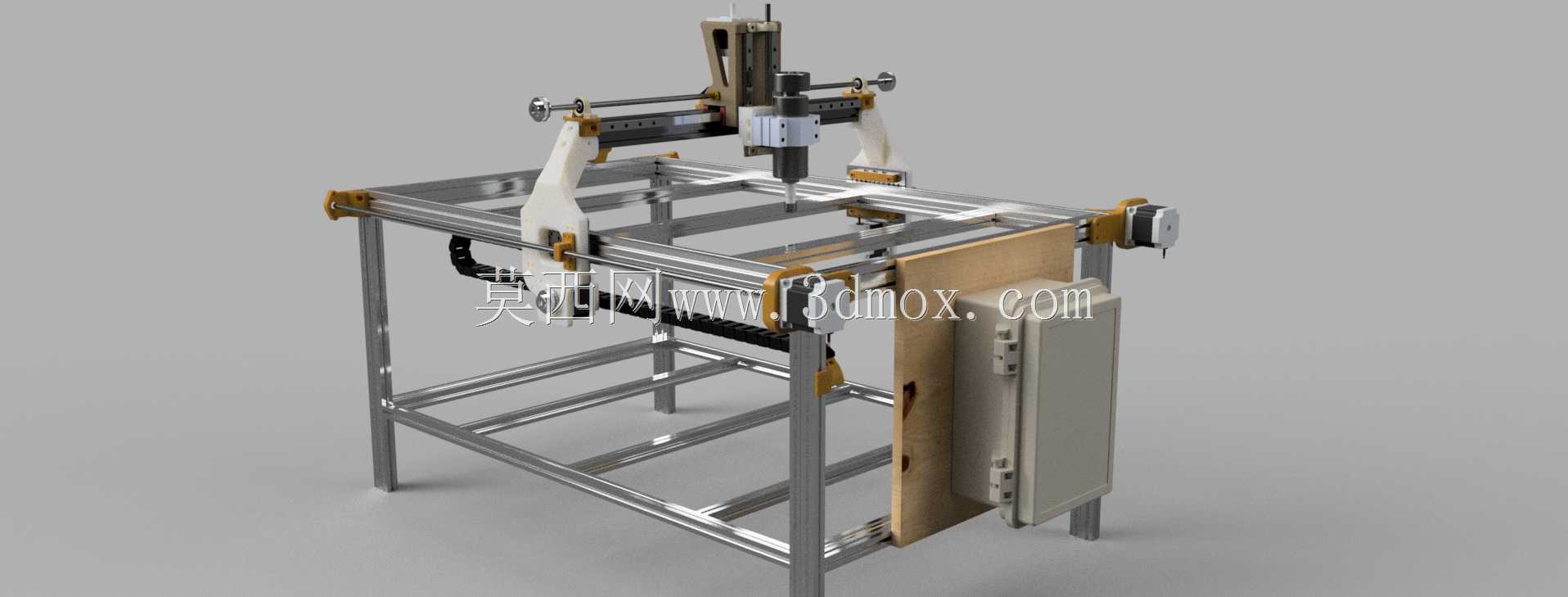

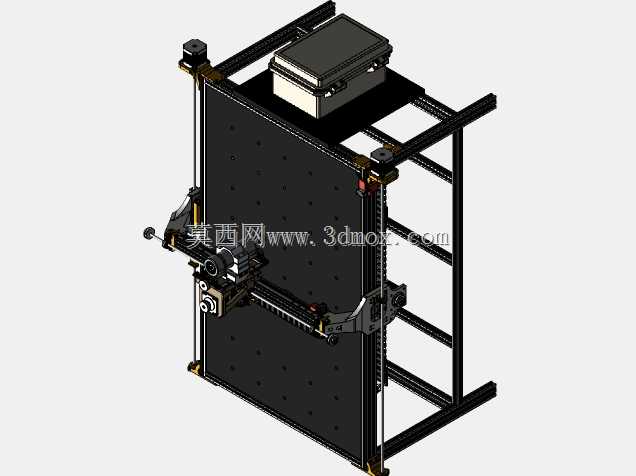

这款龙门式数控加工设备主要面向小型加工场景，适配个人工坊、创客空间、小型加工门店的非金属及软金属切削作业需求，可完成亚克力、密度板、PVC、软铝等材质的平面雕刻、轮廓切割、简单铣削工序，也可用于PCB板钻孔、小型木质工艺品加工、广告字切割等常见加工场景，相比工业级大型数控设备，其占地空间更小，部署灵活，无需专用重型设备基础，普通平整地面即可放置使用。设备整体采用铝型材搭建主体框架，型材间通过角件与螺栓完成连接，无需复杂焊接工艺，装配调整便捷，后期维护时可快速拆解更换受损部件，框架底部设置横向与斜向支撑型材，提升整体机架刚性，减少加工过程中因切削力产生的结构形变，保障加工精度稳定。三轴传动结构采用成熟的同步带加直线导轨组合，X轴横跨龙门两侧立柱，通过同步带带动滑座完成横向进给，Y轴沿机架长度方向布置双导轨，带动龙门整体完成纵向进给，Z轴搭载主轴部件完成垂直方向的进给动作，各轴端部设置限位结构，避免超程运行造成部件碰撞损伤，传动部件外侧配套拖链收纳线缆与气管，规整走线的同时避免运动过程中线缆被拉扯磨损。设备侧部集成电气控制箱体，箱体通过螺栓固定在机架侧方型材上，内部可容纳驱动器、控制板、电源等电气元件，箱体与各轴电机、主轴之间的线缆通过拖链连通，既方便电气元件的集中检修，也能避免加工过程中切削碎屑、粉尘落入电气部件造成故障。设计过程中优先考虑了装配的便捷性与零部件的通用性，多数结构件可通过常规加工方式自制或采购标准件替换，降低整体搭建成本，机架的型材选型兼顾刚性与自重，避免整体过重导致搬运困难，各轴的行程设计匹配常见小型加工件的尺寸范围，可覆盖多数桌面级加工场景的工件尺寸需求，主轴安装位预留了通用装夹接口，可根据加工需求更换不同功率的主轴部件，适配不同材质的切削参数要求。设备的操作侧预留了充足的工件装夹空间，工作台面可配套安装T型槽板或者夹具平台，方便不同形状工件的快速装夹固定，龙门的立柱与横梁连接位置设置了调节结构，可在装配时调整横梁的水平度，补偿型材加工与装配过程中产生的形位误差，保障X轴运动的平面度，各运动副的导轨安装面均做了贴合处理，减少装配间隙带来的运动抖动，提升加工过程中的运行平稳性。
