核心XY架构桌面级FDM三维打印设备

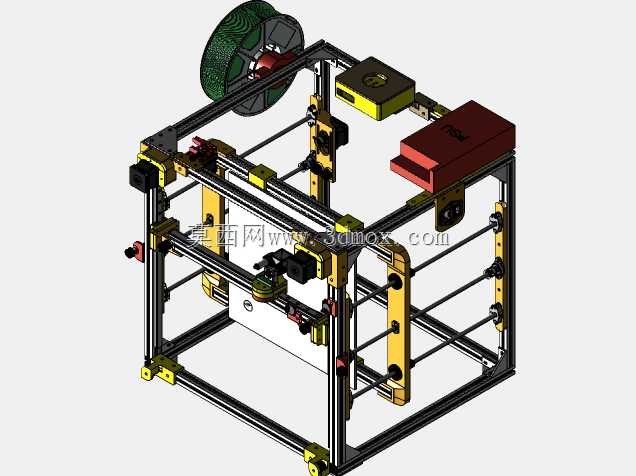

这款核心XY结构的桌面级三维打印设备，主要面向个人创客、小型工作室、校园科创实验室等应用场景，可满足定制化零件打样、创意手办制作、教学实训演示、小批量功能件试制等实际使用需求，能够将三维数字模型直接转化为实体塑料构件，大幅缩短创意落地的验证周期，降低小尺寸零件的开模制作成本。设备整体采用标准工业铝型材搭建立方体框架结构，框架型材通过角件与紧固件完成刚性连接，既保证了整机运行过程中的结构稳定性，减少高速运动时的框架共振，也为后续的功能拓展、结构改装预留了充足的安装点位，用户可根据自身使用需求加装外壳、照明、辅助冷却等附加组件。在运动结构设计上，该设备采用核心XY传动方案，两个驱动电机均固定安装在设备主体框架上，无需随打印喷头做往复运动，有效降低了运动组件的整体负载，能够实现更快的空走速度与更平稳的打印运动，相比传统十字轴传动结构，可有效减少运动惯性带来的打印层纹偏移问题，提升复杂曲面构件的打印成型精度。设备顶部预留了耗材安装位，可直接挂载标准1kg规格的PLA、ABS等常见FDM打印耗材卷盘，耗材通过导向管送入打印挤出机构，走线路径短且顺畅，可减少耗材送料阻力，避免打印过程中出现断料、送料不足等问题。设备的打印成型区域位于框架中部空间，四周无多余遮挡结构，既方便用户实时观察打印进度、调整打印参数，也便于对打印平台进行调平操作、清理打印完成的构件。在安装边界上，设备整体为规整的立方体外形，可直接放置在常规桌面、工作台面上使用，无需额外的固定安装工序，底部可按需加装减震脚轮或防滑脚垫，进一步降低运行过程中的震动传递。设备的电控组件分层布置在框架侧方与后部区域，走线沿铝型材槽道规整排布，既避免了运动过程中线缆与传动部件发生干涉，也方便后期对电路、驱动模块进行维护更换。作为初代版本的核心XY架构打印设备，其结构设计充分考虑了DIY改装的兼容性，大部分零部件采用通用标准件，用户可根据自身使用需求升级更高流量的挤出头、自动调平传感器、封闭保温舱等组件，适配更多类型的打印耗材，拓展设备的适用范围。
