汽车通风打孔制动盘结构设计

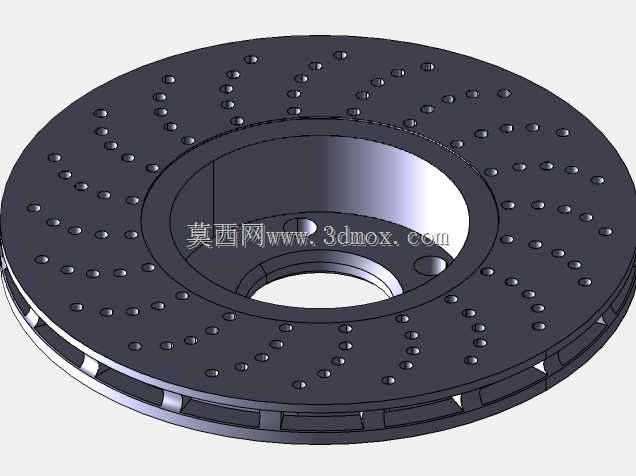

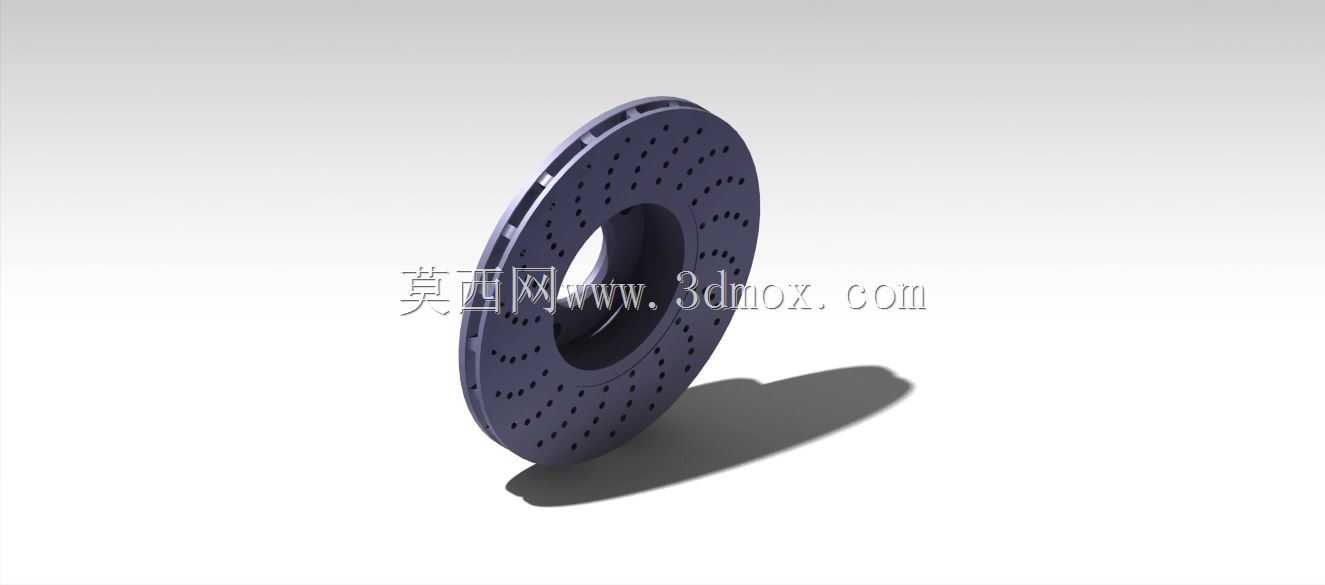

　　盘式制动器在乘用车与轻型商用车的前轴上几乎成为标配，而制动盘作为整个制动系统中直接承担动能转化的旋转件，其结构合理性直接决定整车制动稳定性、热衰退抗性与连续制动工况下的踏板脚感。这套三维结构围绕通风式打孔制动盘展开，建模时将摩擦环面、通风流道、中心安装毂、螺栓孔系与定位台阶作为一个整体来处理，而非简单堆叠两个圆盘，目的是让结构工程师在选型校核阶段就能看清热变形路径与装配约束关系。

　　从实际装车场景看，制动盘通过中心毂止口与轮毂轴头对中，再由车轮螺栓穿过盘体安装孔压紧，制动卡钳从两侧推动摩擦片夹住摩擦环面，车辆前进或倒车时的动能在片盘接触界面转化为热。频繁制动或长下坡工况下，热量若不能迅速散出，盘面会出现热点、翘曲甚至制动抖动，因此本结构在两摩擦面之间布置了周向分布的通风筋道，气流随盘体旋转从内缘吸入、沿径向甩出，形成主动风冷通道。摩擦面上的阵列打孔并非装饰，而是用于排出片盘间的磨屑与高温气体，湿滑路面下还能快速破除水膜，降低水衰退带来的制动力损失。

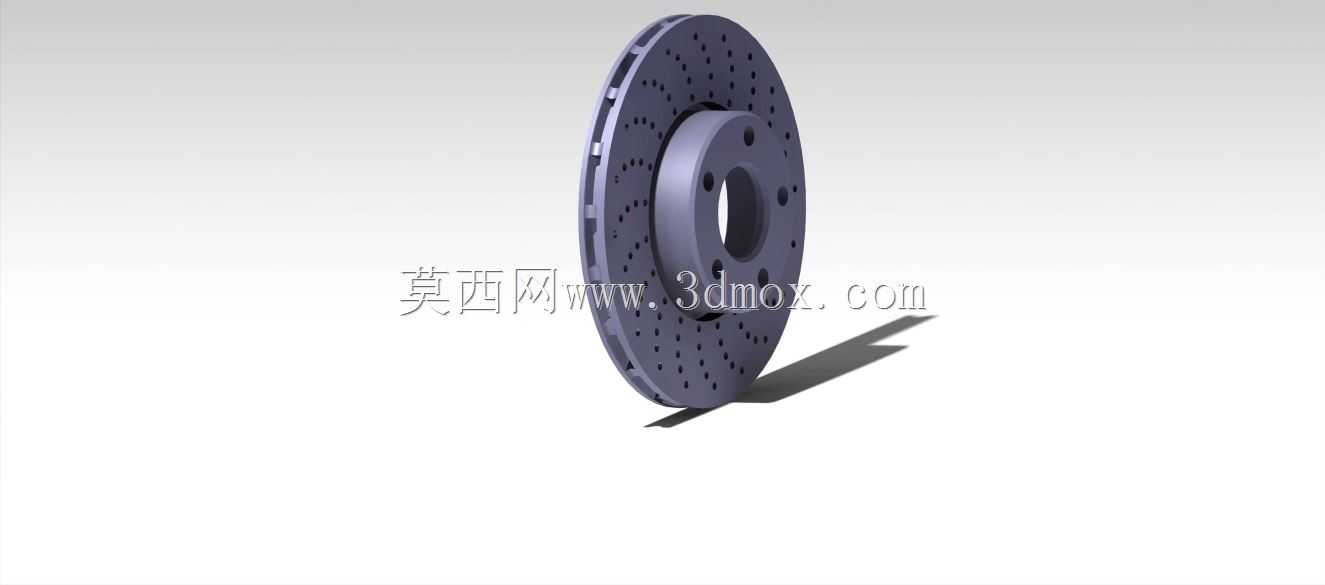

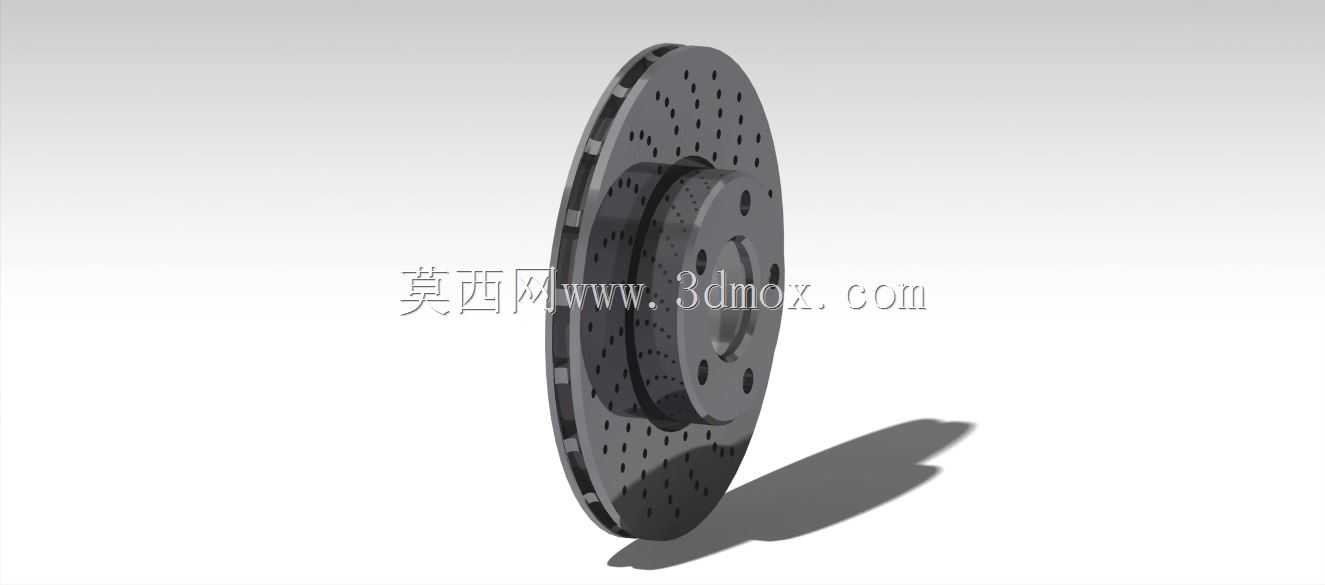

　　建模思路上，摩擦环区采用回转体加阵列特征的方式构建，先确定盘的外径、摩擦面有效宽度与总厚度，再在双壁之间建立通风隔片。打孔特征按圆周均布排布，孔位避开主要受力环带并兼顾散热均匀性，孔边做倒角处理以减少应力集中与摩擦片局部刮磨。中心毂部分需要重点表达安装基准：中心定位孔与轴头采用间隙配合，端面加工出贴合平面，螺栓孔分布圆直径、孔数与孔径必须与对应车型轮毂匹配，装配后盘体端面跳动量直接影响制动踏板脉动与方向盘抖动，因此止口与摩擦面的同轴度、端面垂直度在图纸中都应给出明确公差。

　　外形与安装边界方面，制动盘外径受轮辋内径与卡钳包络限制，盘厚决定摩擦片开口间距与卡钳活塞行程，通风道轴向宽度则影响总重与热容量。中心毂的凸起高度要避开轮毂轴承与防尘罩，背面避让槽需保证装车后不与转向节、挡泥板发生干涉。摩擦面外圆与卡钳支架之间保留径向间隙，内圆通风口不能被轮毂防尘盖遮挡，否则冷却风量会明显衰减。

　　结构校核时通常关注三类问题：其一是热容量，盘体质量与材料比热容决定单次紧急制动后的温升幅度；其二是热应力，通风筋与外环交接处温度梯度大，打孔边缘在冷热循环下易出现微裂纹，圆角过渡与孔间距需要合理设置；其三是安装刚性，中心毂壁厚与螺栓孔压紧区要承受制动力矩，避免盘面在夹紧力下产生锥状变形。三维模型中将这些区域完整保留，便于工程师做剖面检查、干涉分析与有限元前处理，也方便在派生新车型时通过调整外径、盘厚、孔数与通风筋角度快速形成系列化方案。

　　对于维修与备件市场，制动盘属于磨损件，摩擦面厚度磨损至极限值后需成对更换，模型中体现的磨损余量槽、最小厚度标识位置与动平衡去重区域，都能帮助工艺人员理解成品加工与检测要求。整体结构没有多余装饰，每一处孔、筋、台阶都服务于散热、排屑、对中与传力，这也是盘式制动部件在工程设计中一贯遵循的原则。
