方程式单座赛车底盘动力总成结构

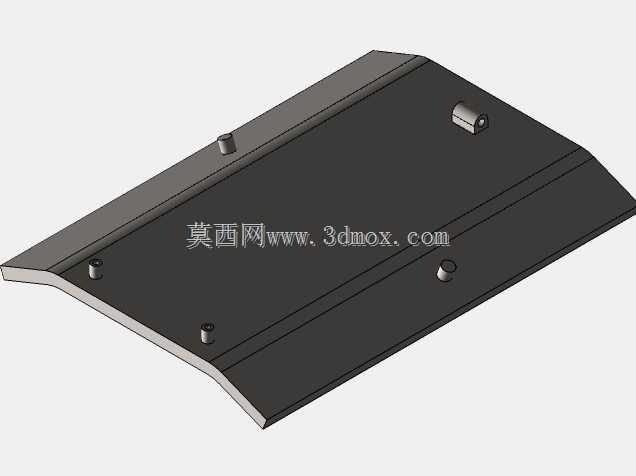

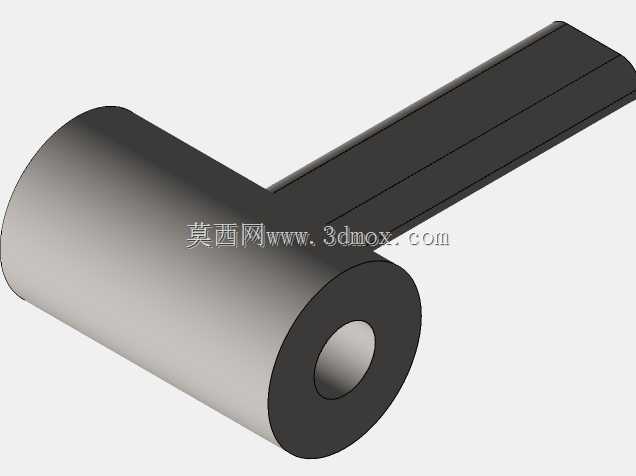

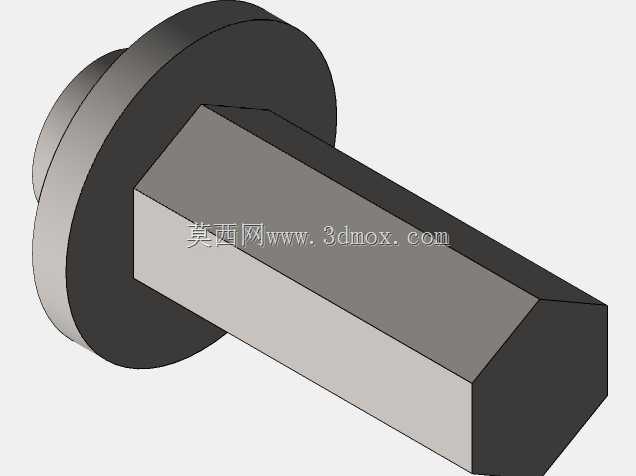

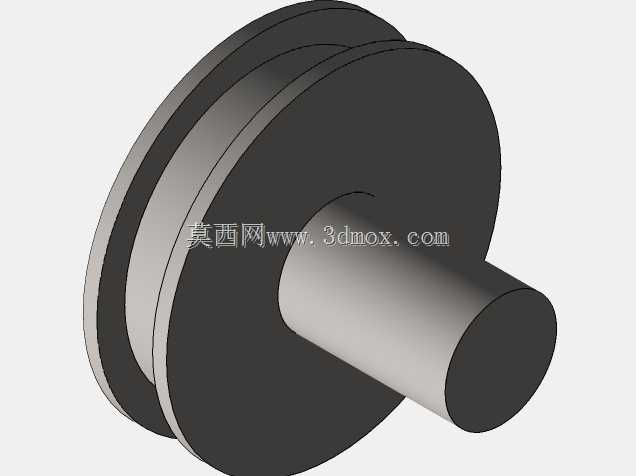

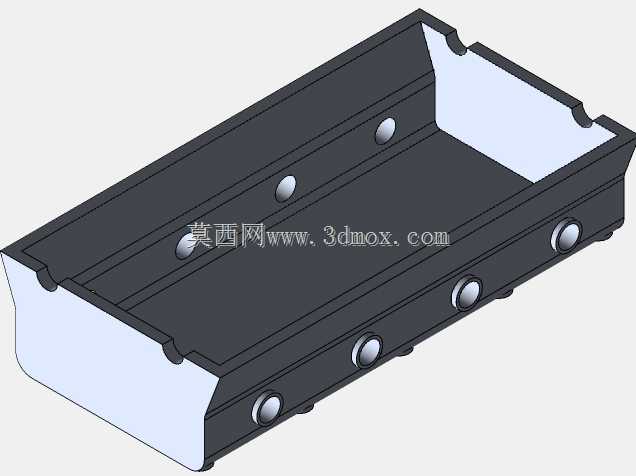

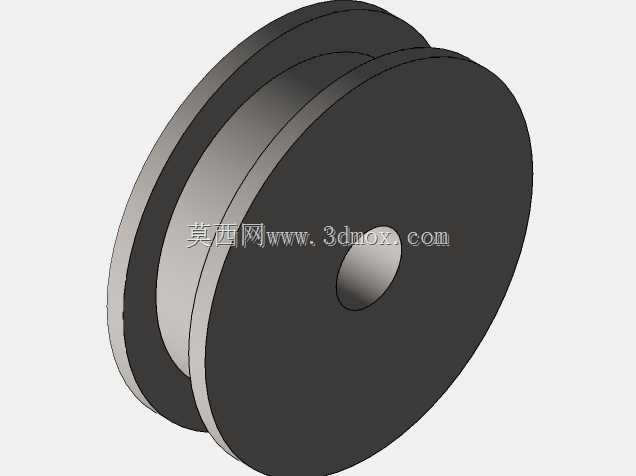

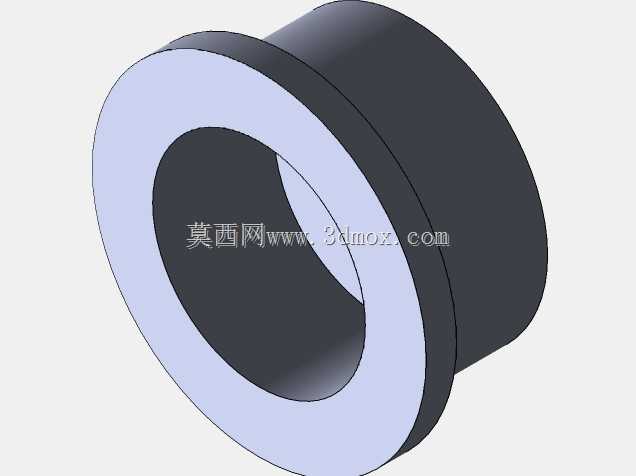

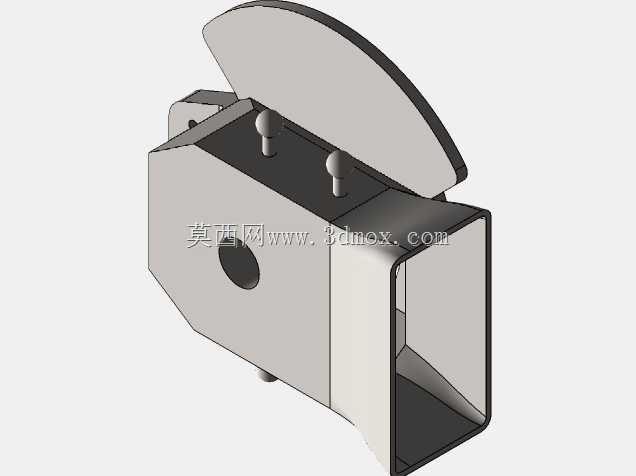

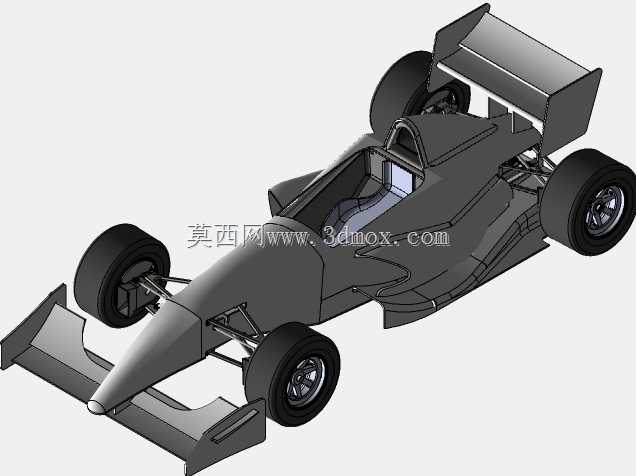

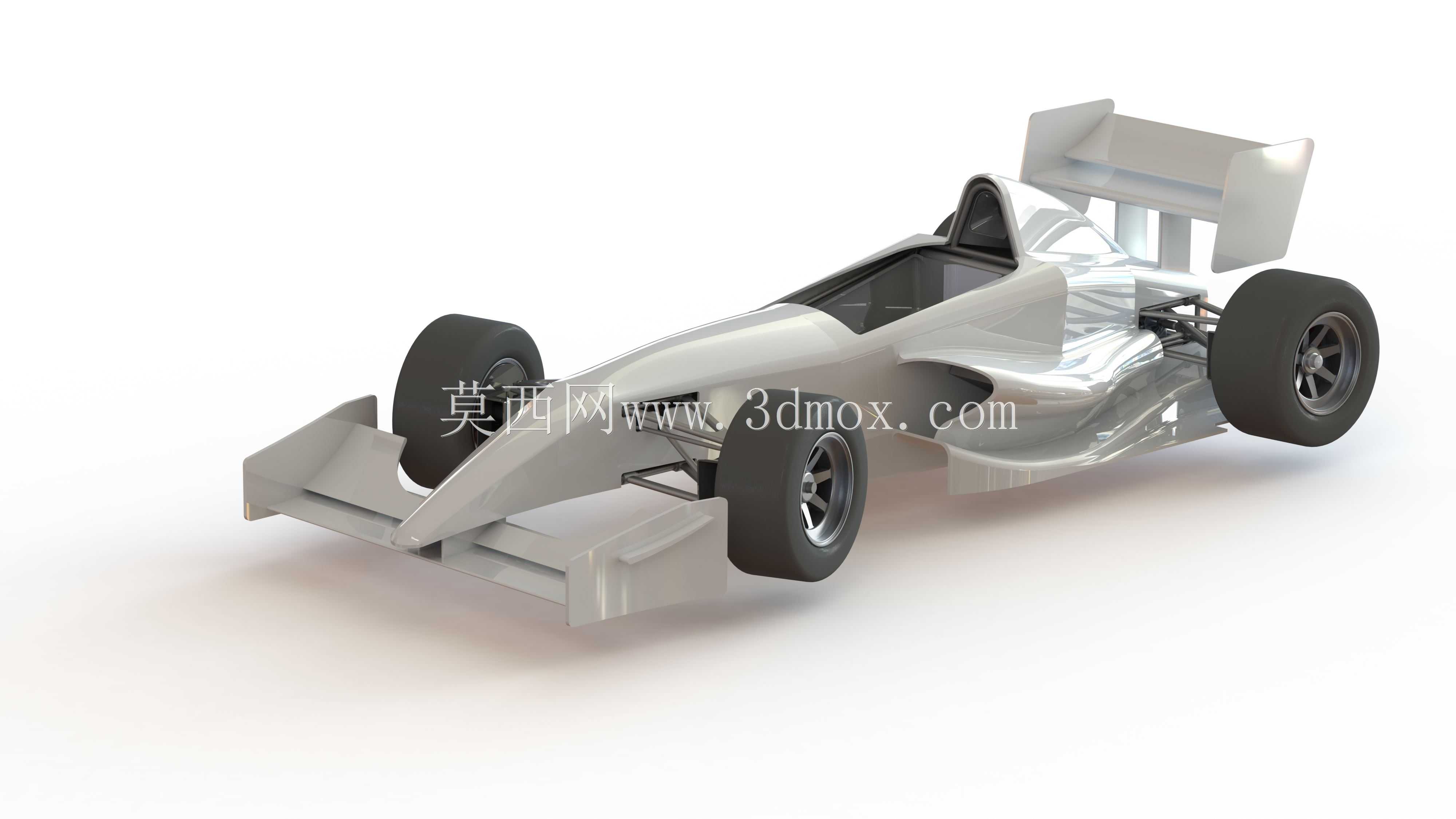

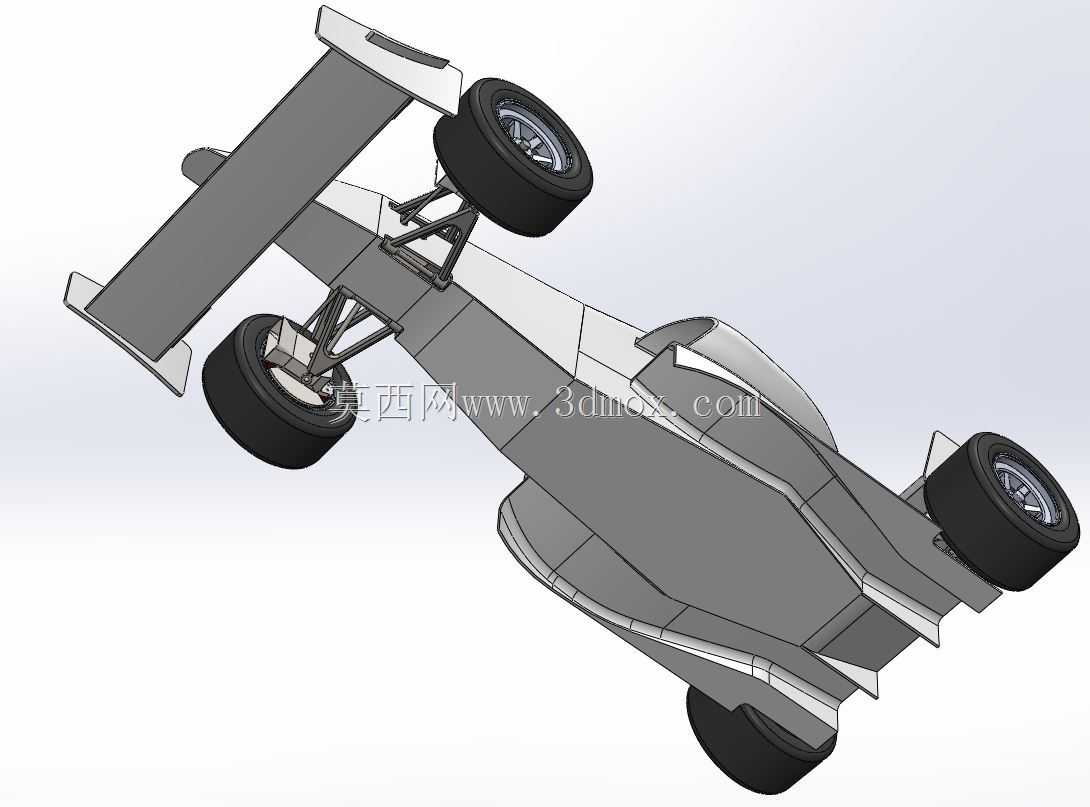

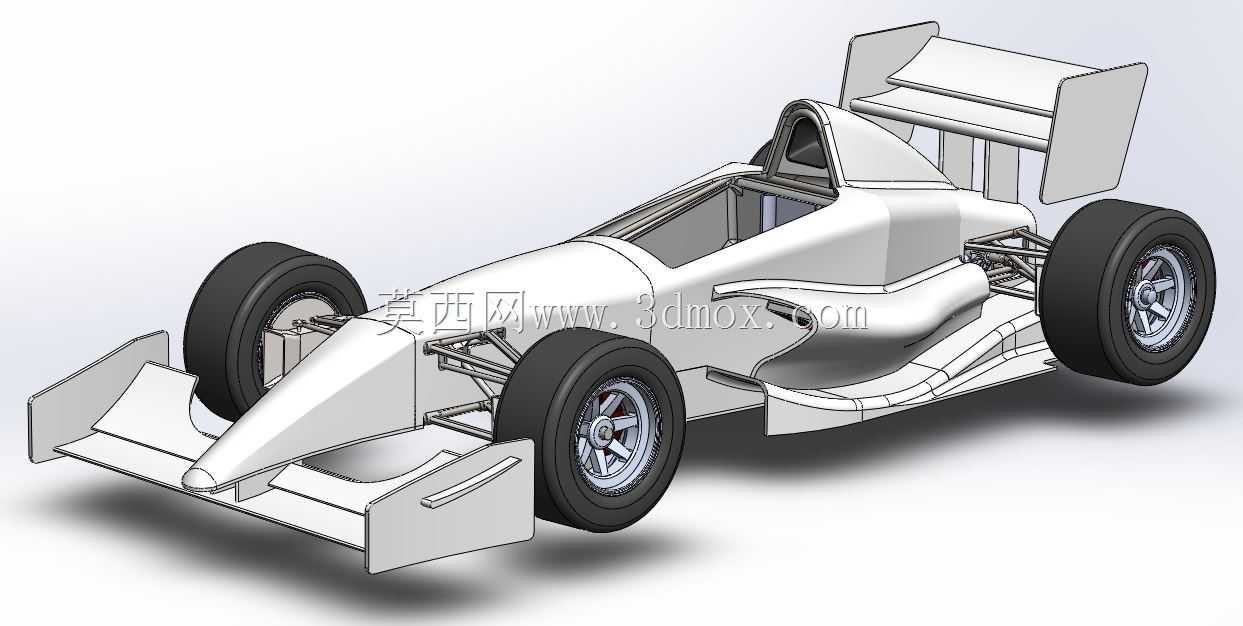

　　这套三维结构围绕方程式单座赛车的整车布置展开，重点呈现开放式车轮、单体式驾驶舱、前后空气动力学套件、推杆悬架、转向系统以及后置动力总成之间的空间关系。对于从事赛车工程、教学演示、概念车开发或高性能底盘研究的人员来说，模型的价值不在于单一零件的加工细节，而在于把整车级装配逻辑、部件干涉边界和系统协同关系集中表达出来。

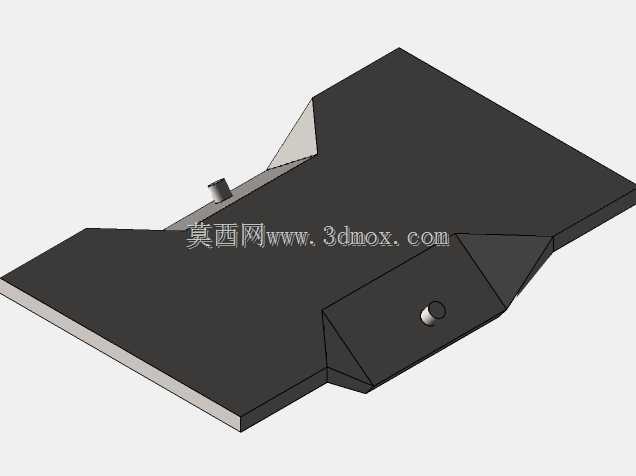

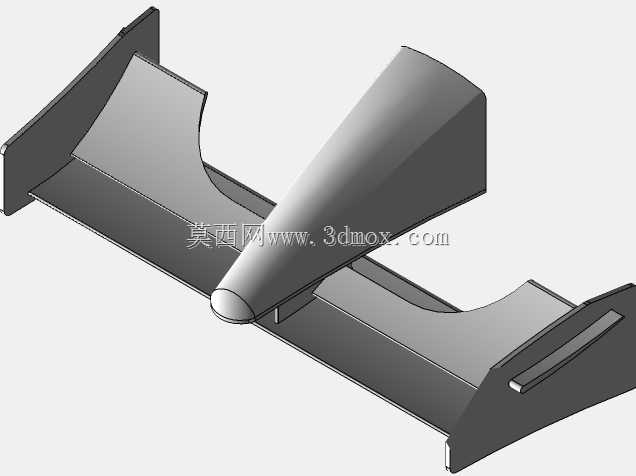

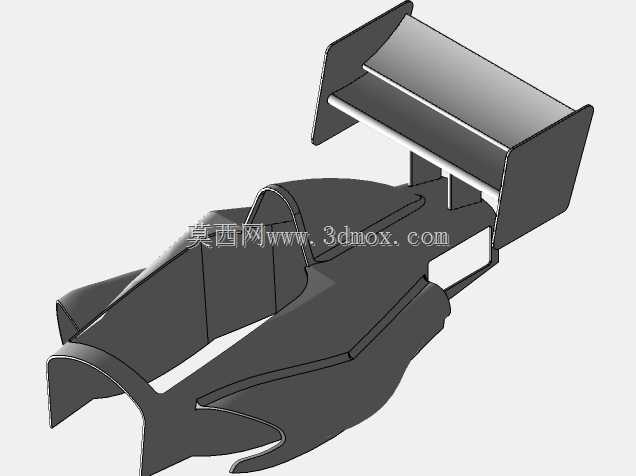

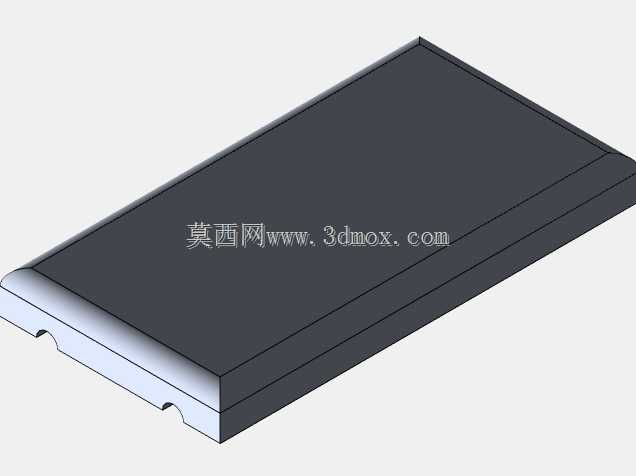

　　从实际用途看，该结构可用于赛车底盘方案评审、动力舱布置分析、悬架运动学讨论、空气动力学附件位置确认，也可作为机械专业课程中讲解汽车总成构成的可视化对象。前翼、底板、尾翼和侧箱区域共同构成气流管理路径，前翼负责梳理进入底板和前轮周围的气流，尾翼提供后轴下压力，底板与扩散器区域则承担主要地面效应通道的组织功能。模型中这些部件以装配关系呈现，便于设计者检查翼面支架、车身覆盖件与悬架杆件之间是否存在运动或维修空间冲突。

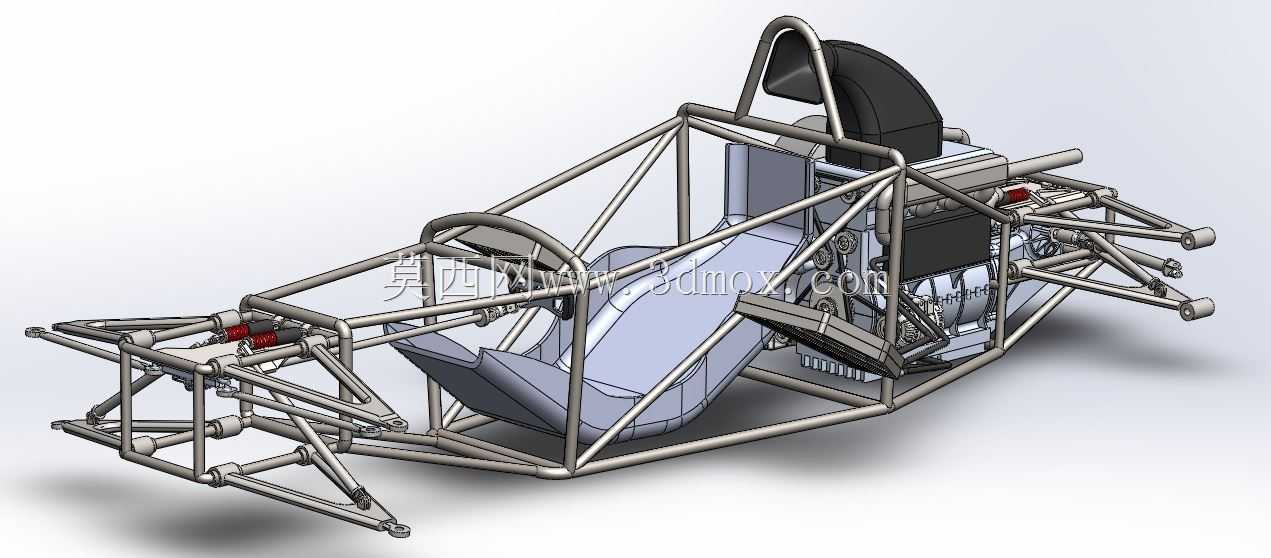

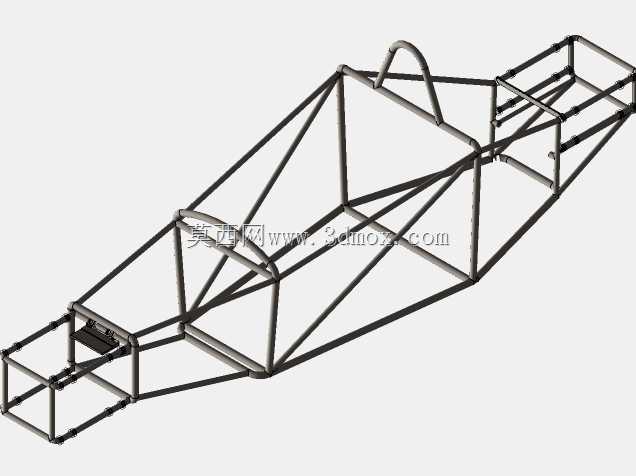

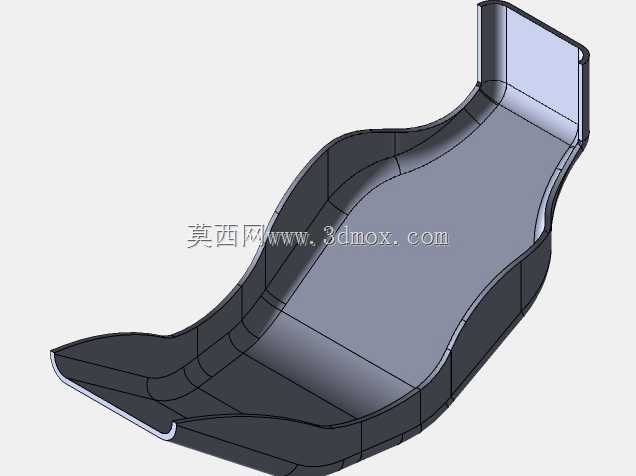

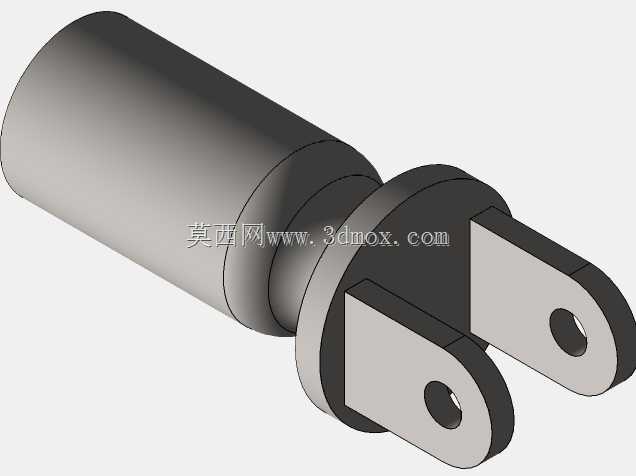

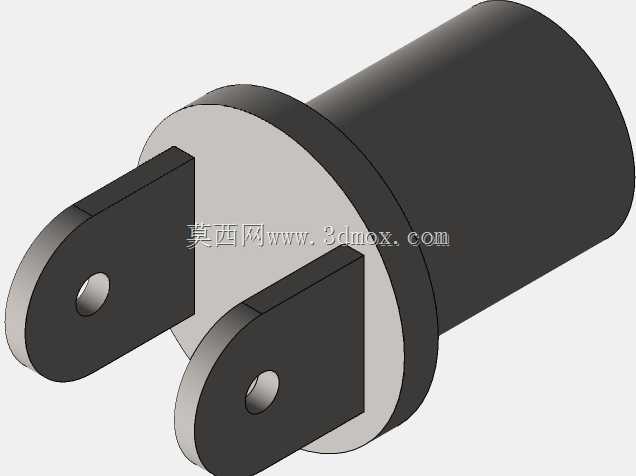

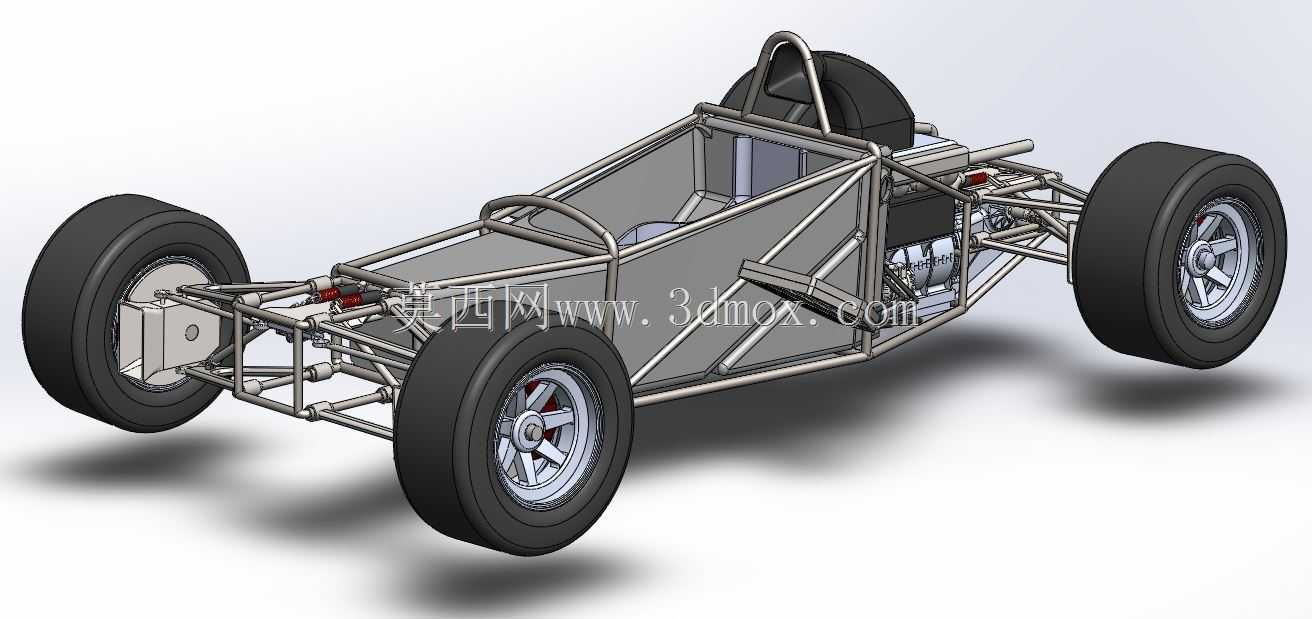

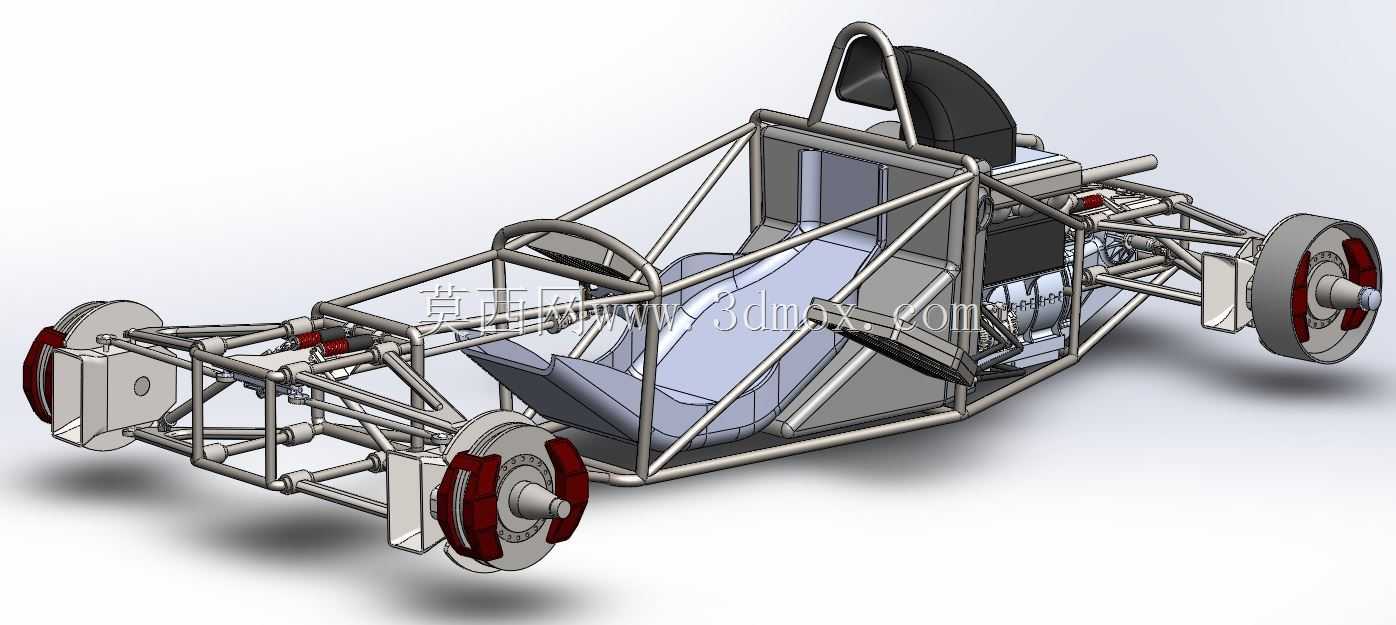

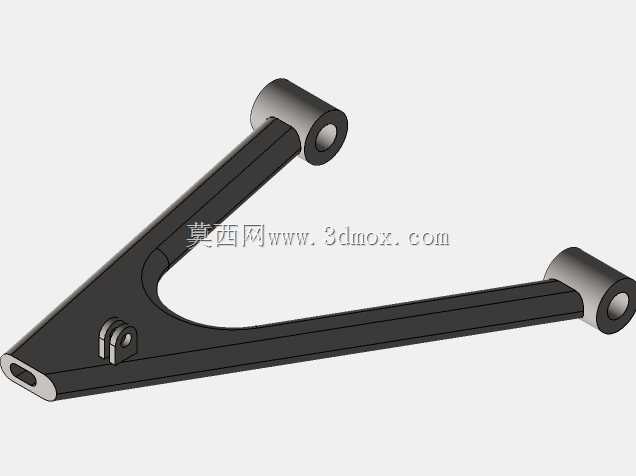

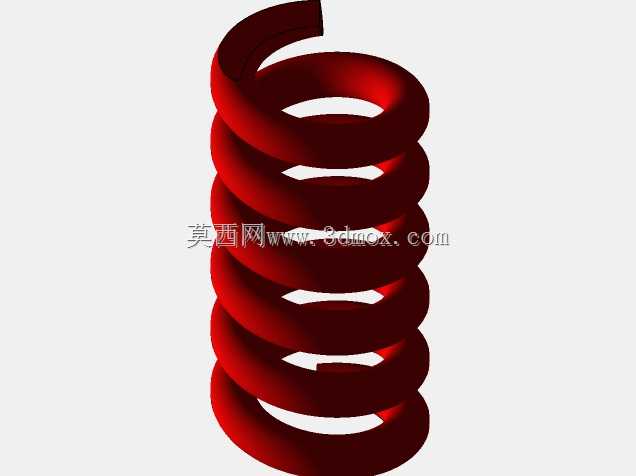

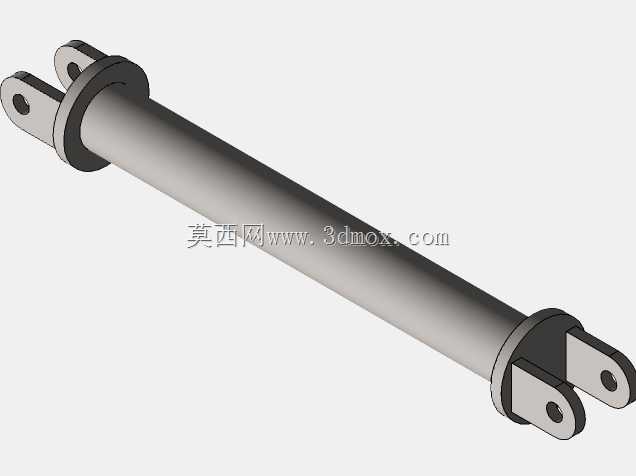

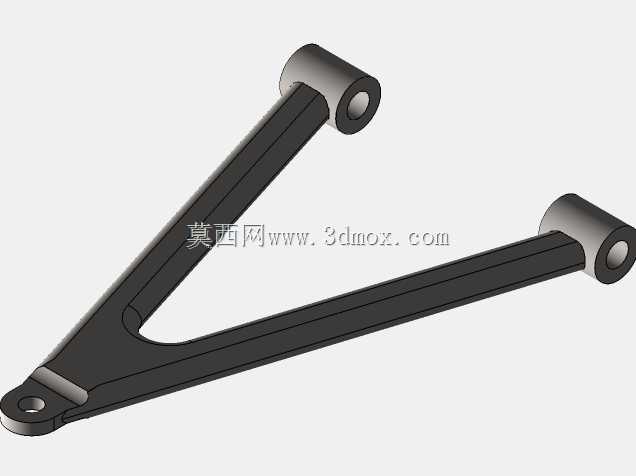

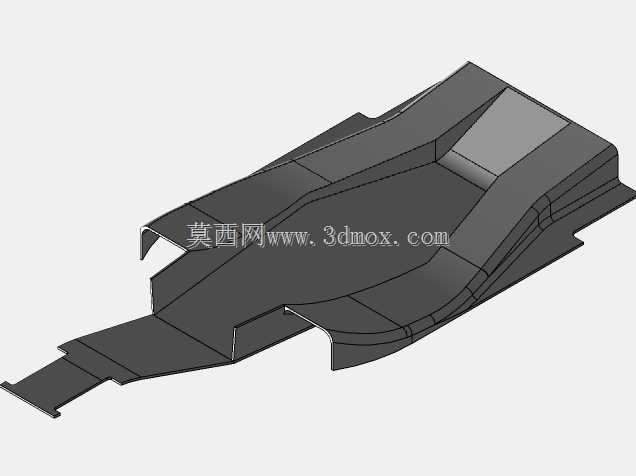

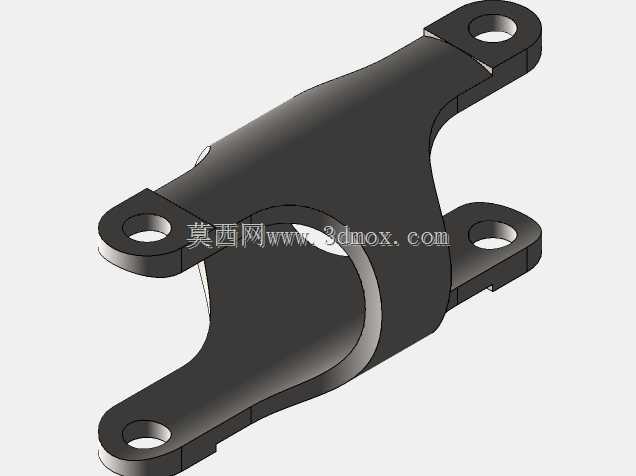

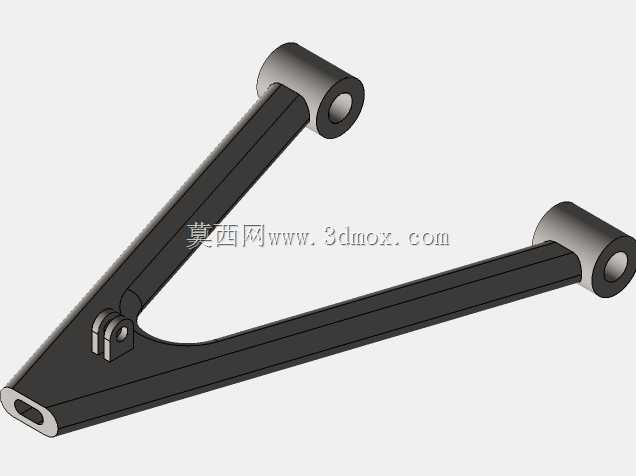

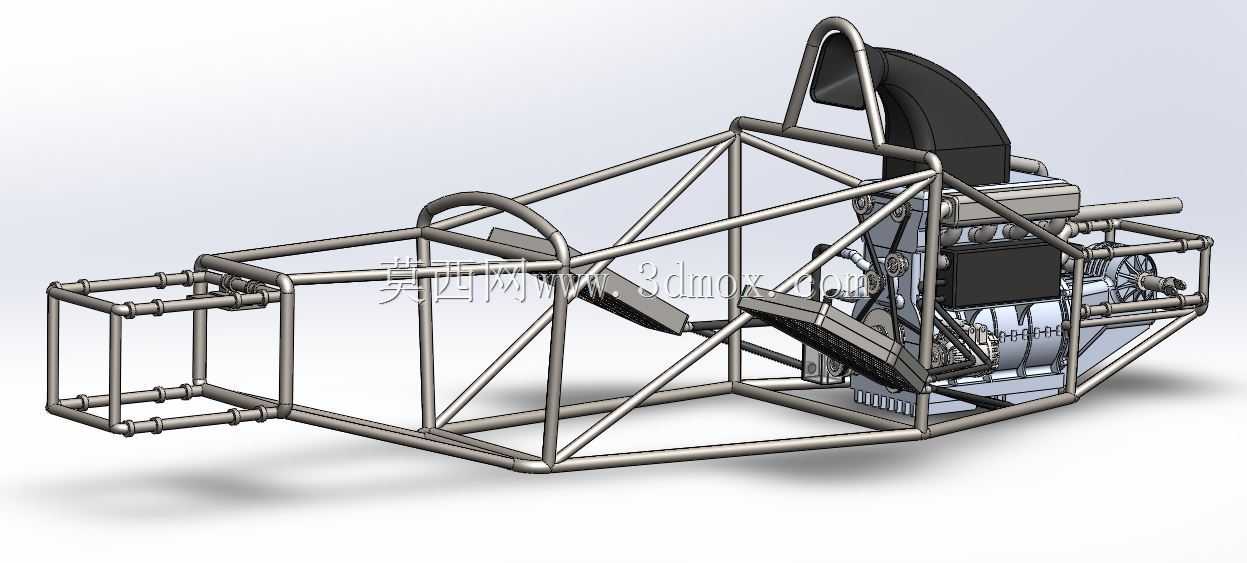

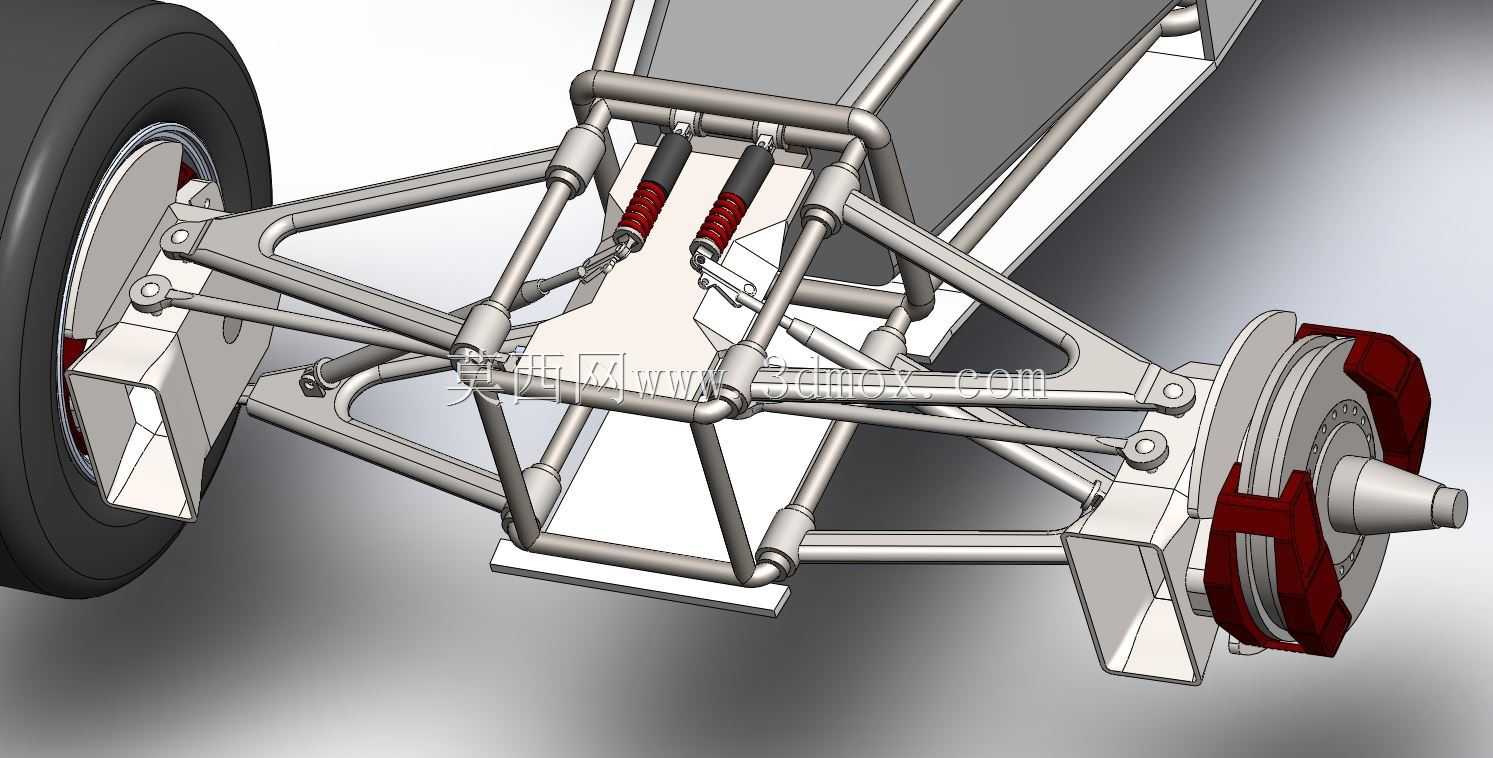

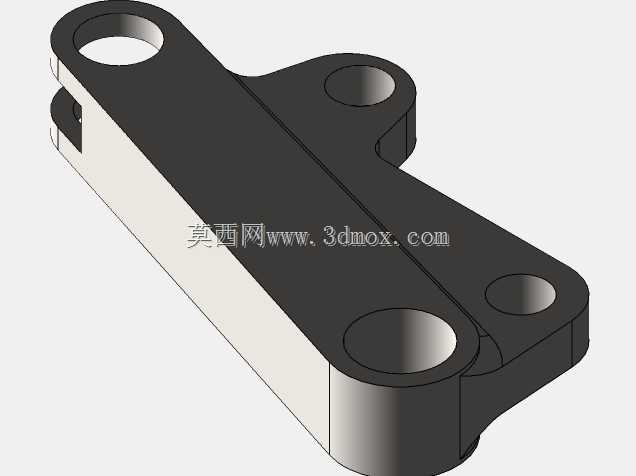

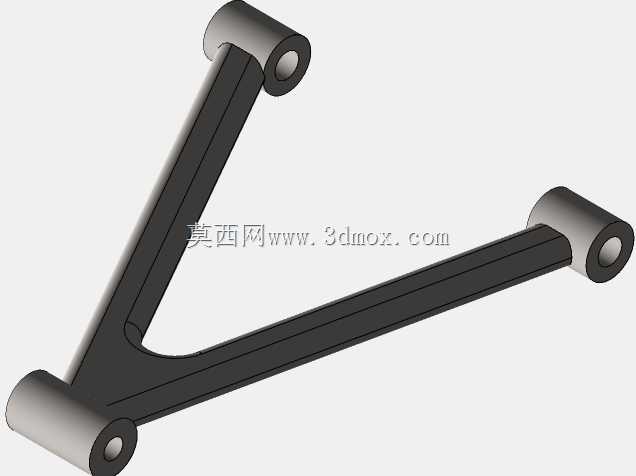

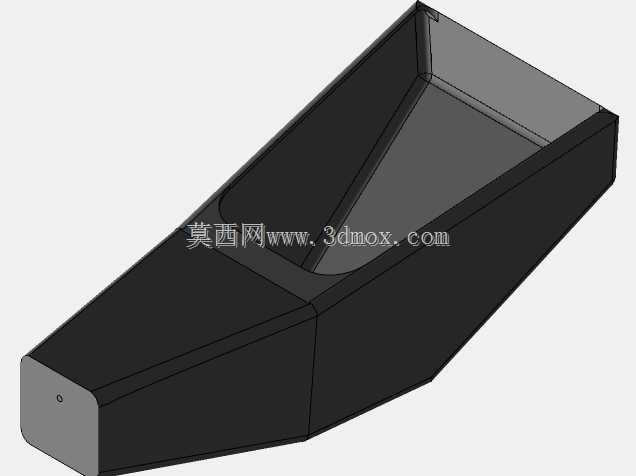

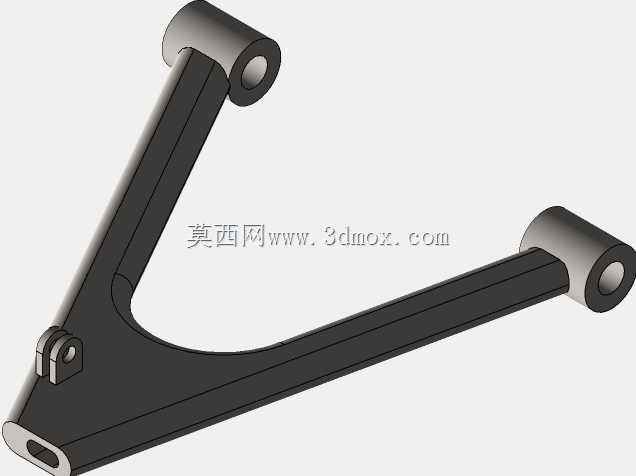

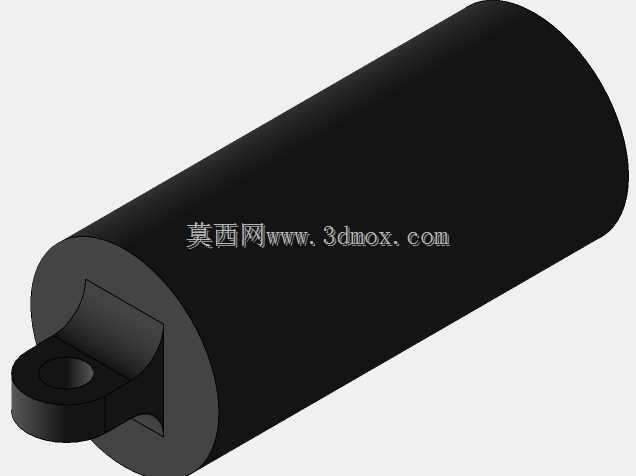

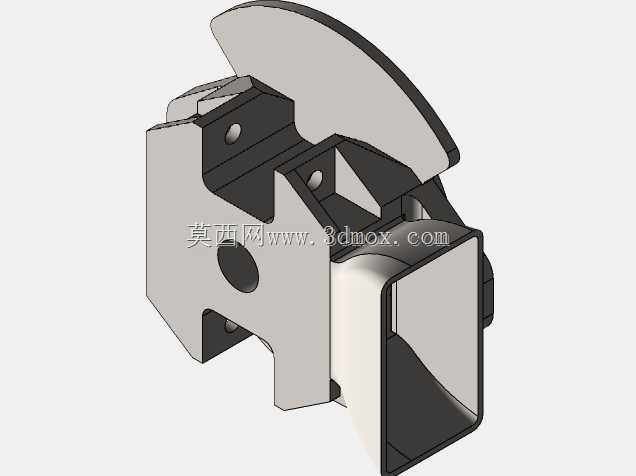

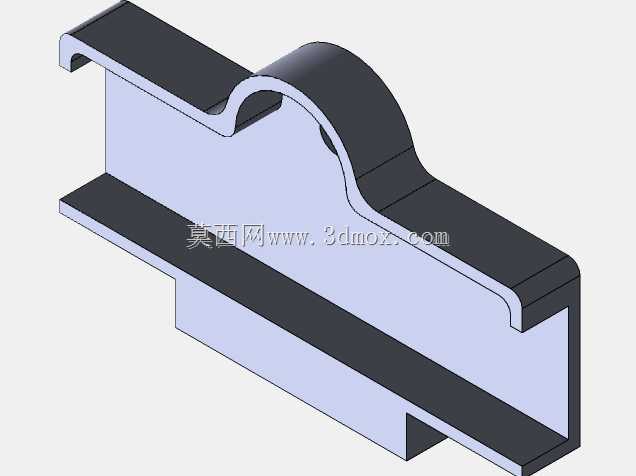

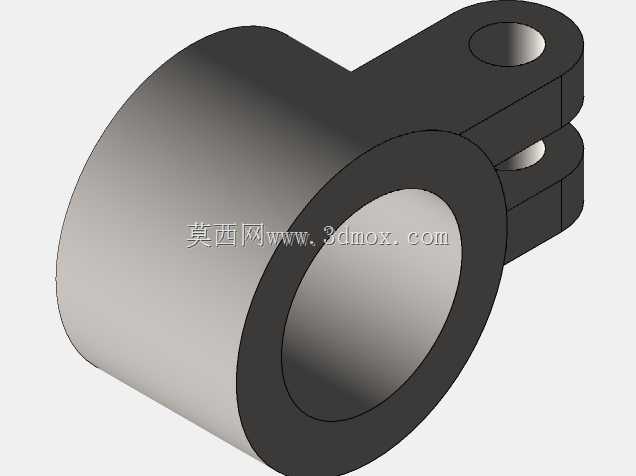

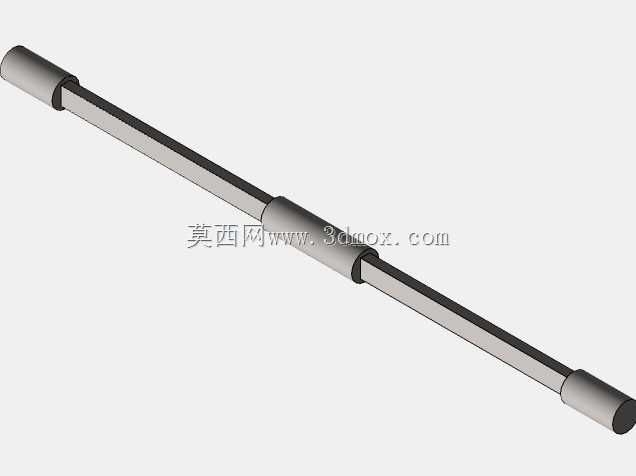

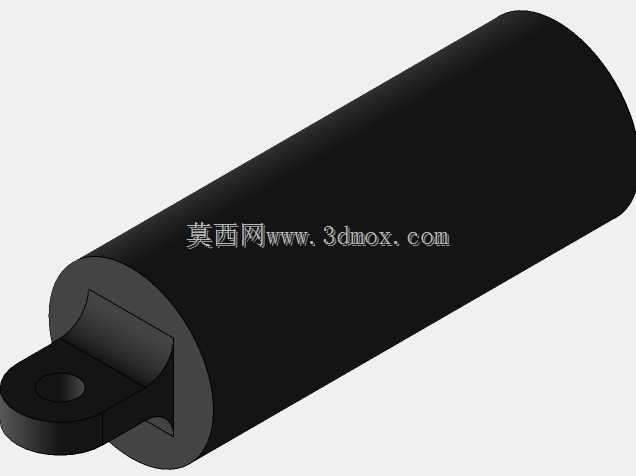

　　底盘部分采用单座赛车典型的中央承载思路，驾驶舱位于前后轴之间，车手以低坐姿嵌入车体，方向盘、座舱开口、头部保护区域和后部防火墙边界都在整车坐标中留有明确位置。前悬架通过上下控制臂、转向节、推杆和摇杆类构件传递车轮载荷，减振元件不必直接暴露在车轮附近，而是通过杆件把力引入车身内部，这种布置有利于降低非簧载质量，并给阻尼器、弹簧和摇臂的调校留出集中空间。后悬架同样服务于大驱动力传递和高速弯道稳定性，杆件角度、轮毂位置与传动输出区域需要在同一装配环境中校核。

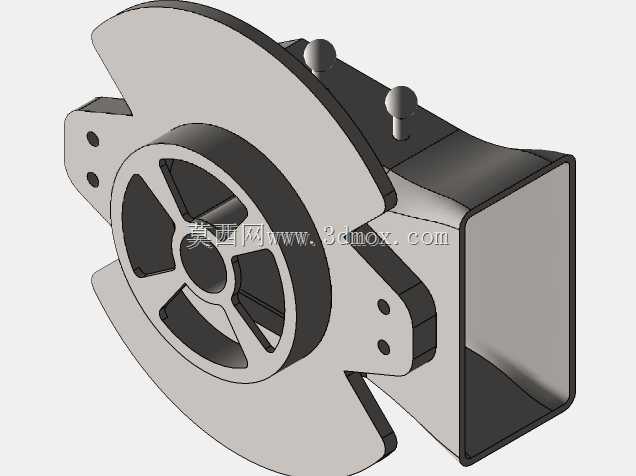

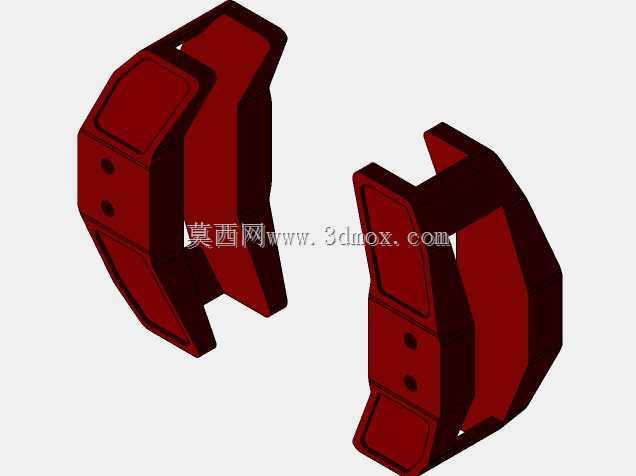

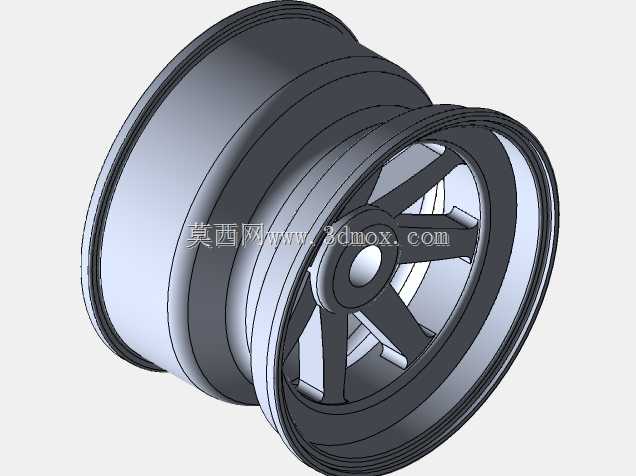

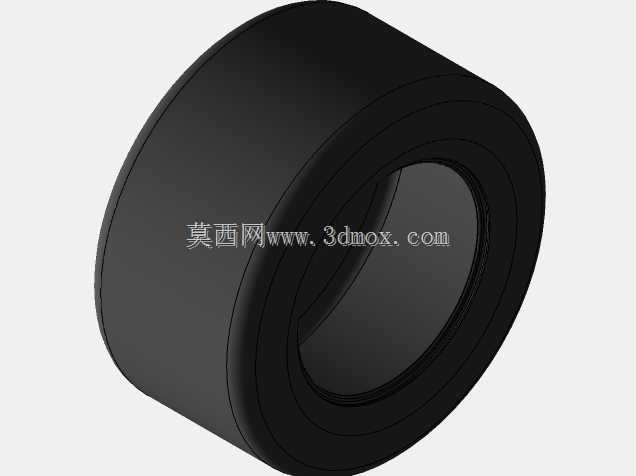

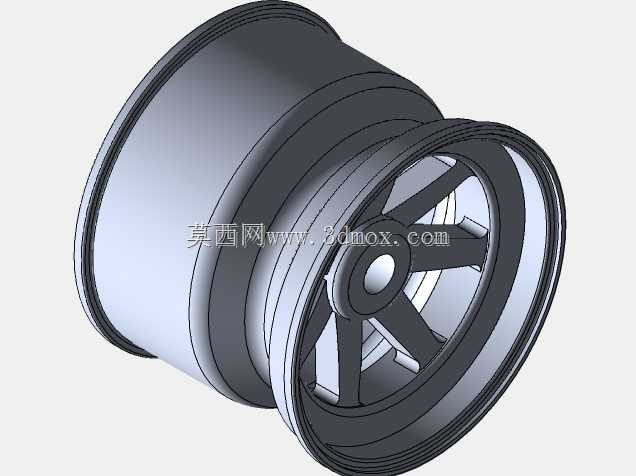

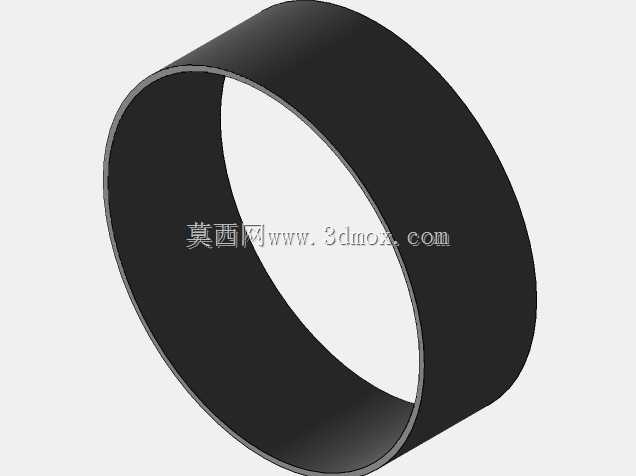

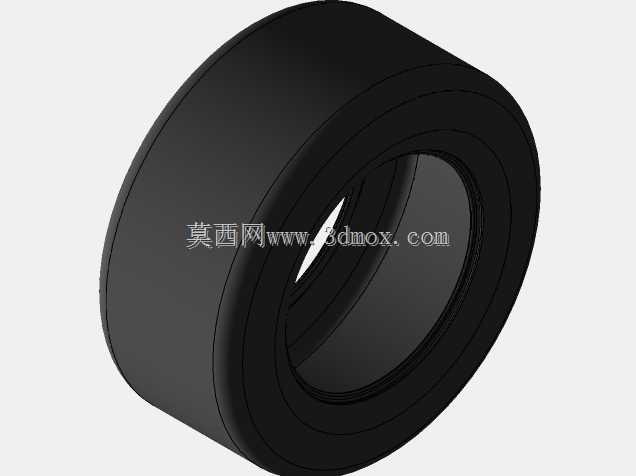

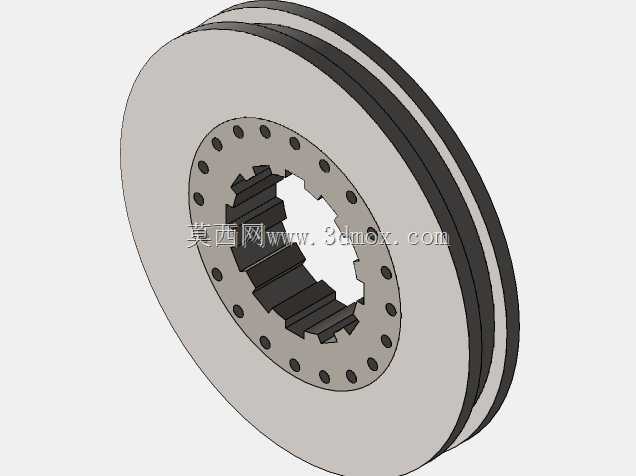

　　车轮模块包含轮胎、轮辋、轮辐、制动盘、制动卡钳、轮毂轴承及转向节相关接口。前轮承担转向和主要制动力输入，后轮则与动力输出、传动半轴及后轴安装边界密切相关。制动盘布置在轮毂内侧，卡钳位置需要避开悬架杆件、气流通道和拆装工具空间；轮辋辐条形态不仅影响外观，也关系到制动热空气排出和轮胎周边流场。建模时若把轮胎外径、轮距、轴距、接地点和轮心坐标作为基准，后续悬架硬点、转向拉杆长度和翼片高度都会更容易统一。

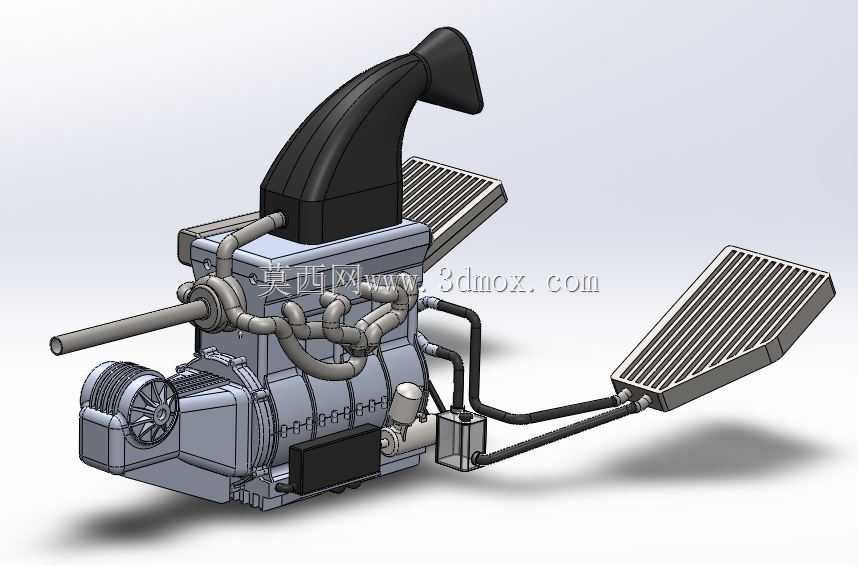

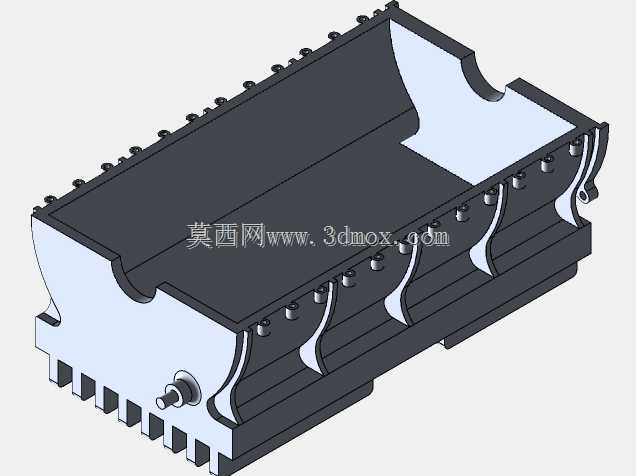

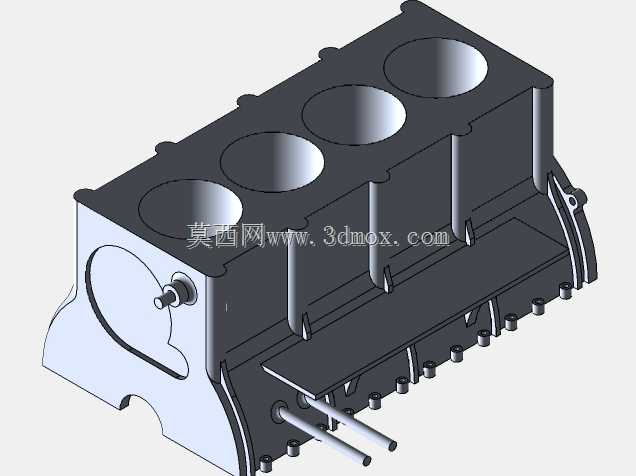

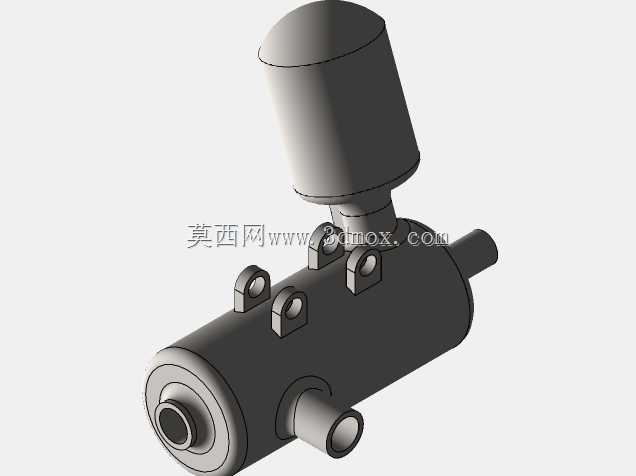

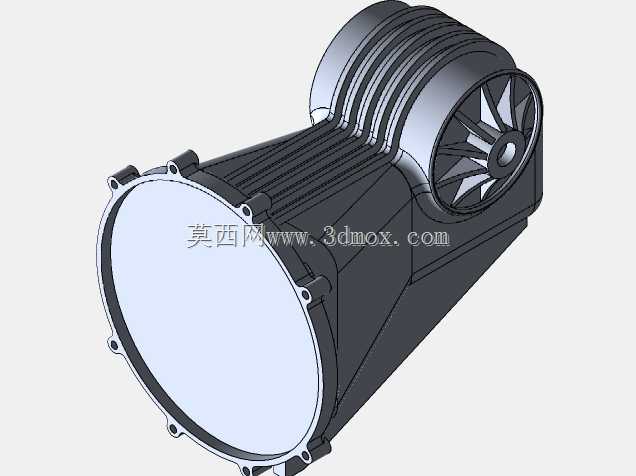

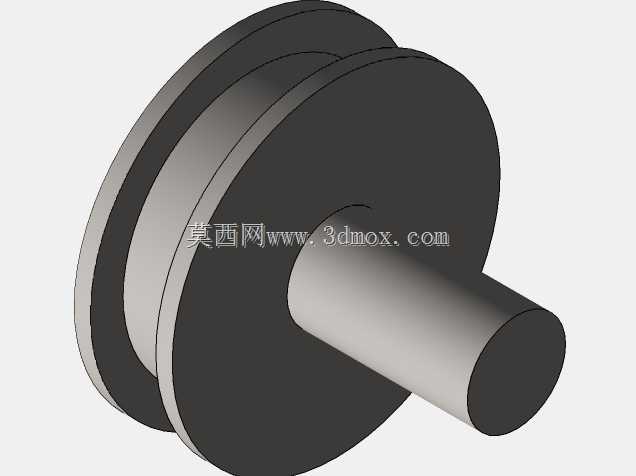

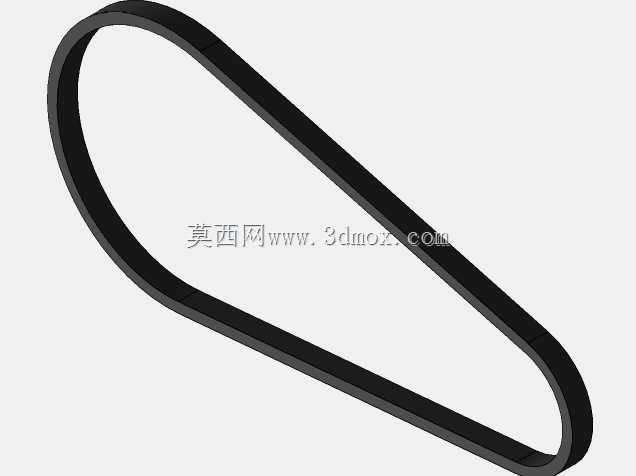

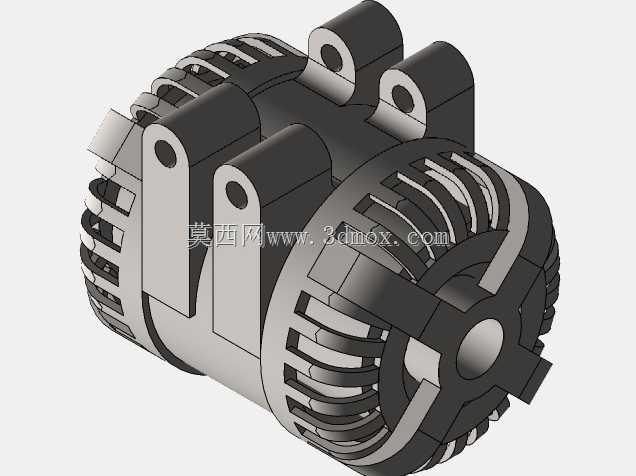

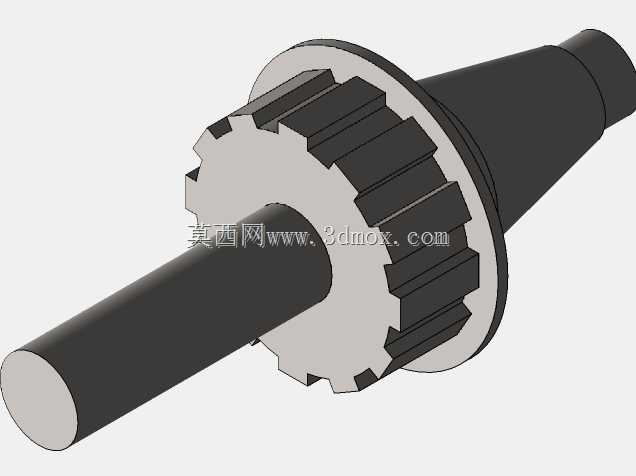

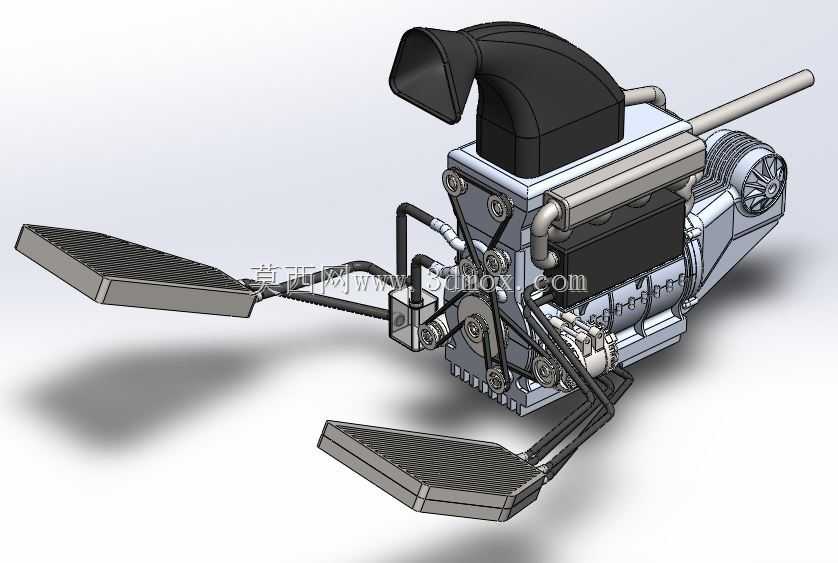

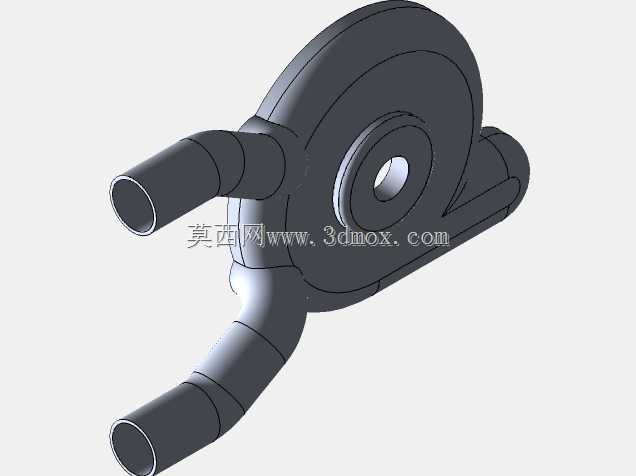

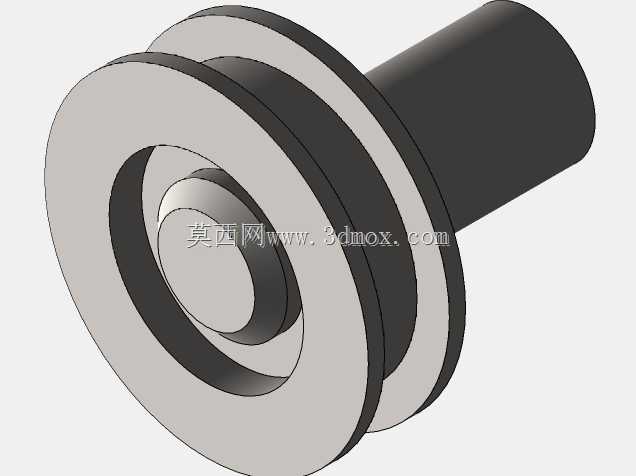

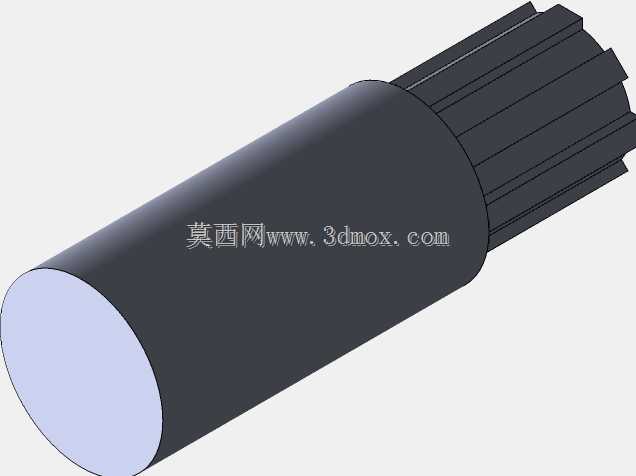

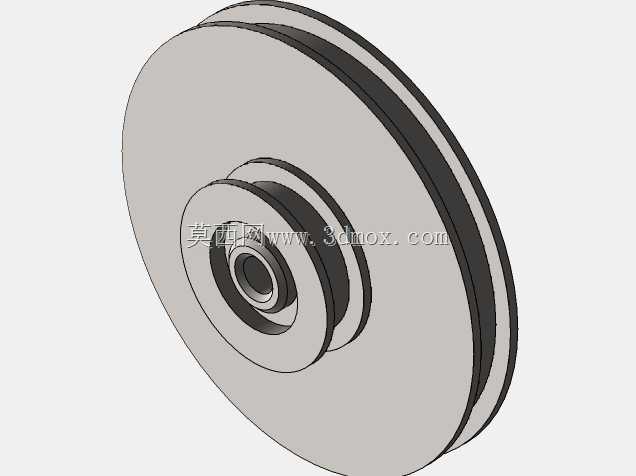

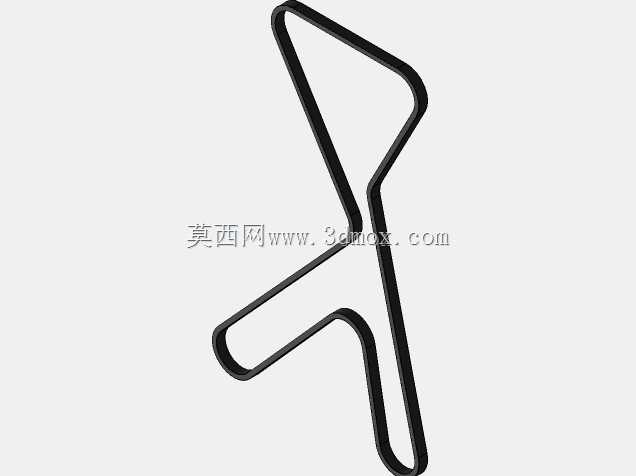

　　动力总成位于驾驶舱后方，采用直列四缸发动机的布置表达，周边附带交流发电机、水泵、带中冷器的油泵、涡轮增压装置、进气箱、水箱、散热器、软管以及集成差速器的变速器等结构。发动机本体不追求内部曲轴、活塞、连杆等运动件的完整拆解，而是把外部安装接口、附件排布和动力舱包络作为重点。这样处理更符合整车概念设计阶段的需求：先确认发动机、变速器、散热器、进排气路径和车尾结构能否在有限长度内协调，再决定是否深入到内部零部件详细设计。

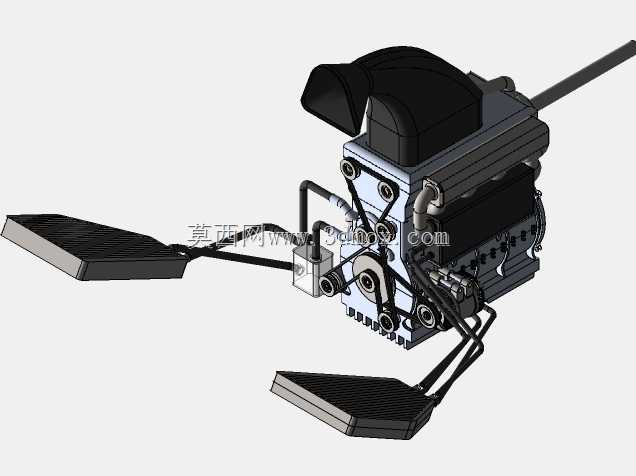

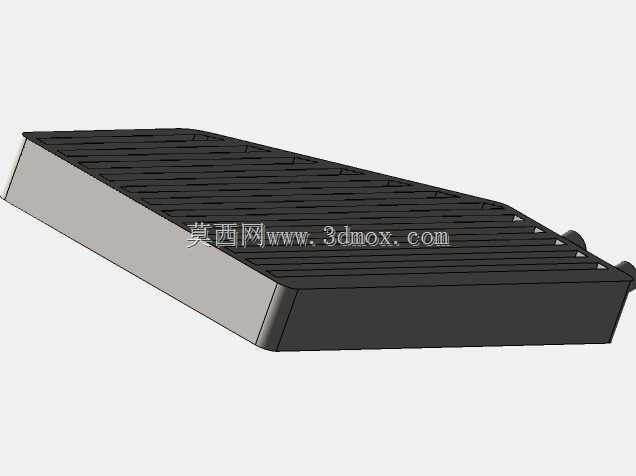

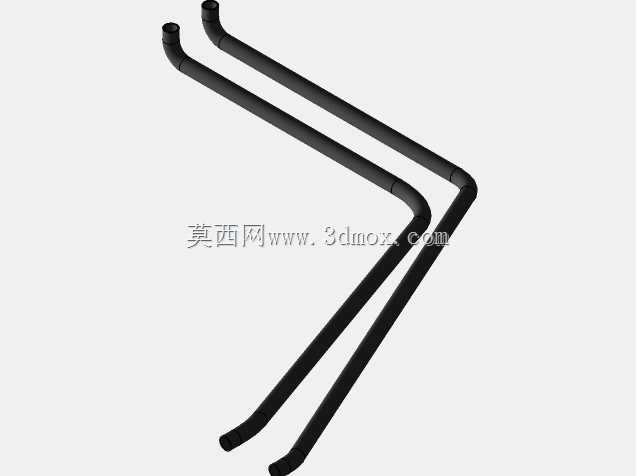

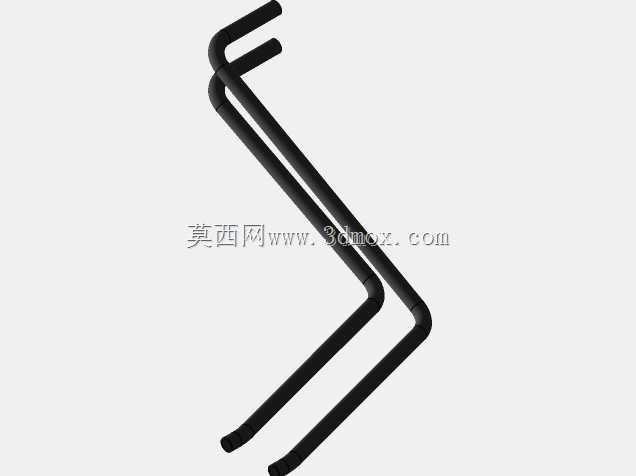

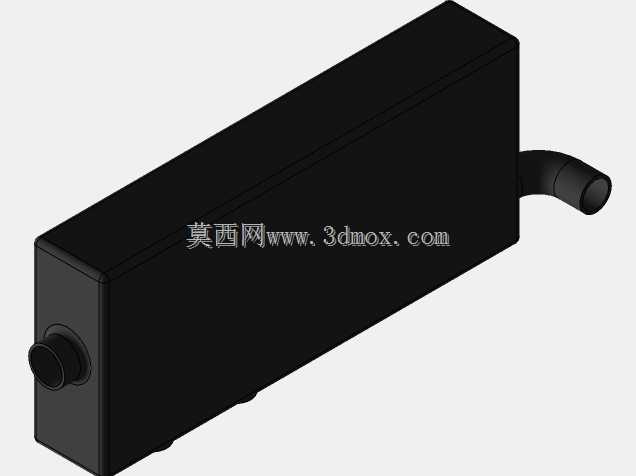

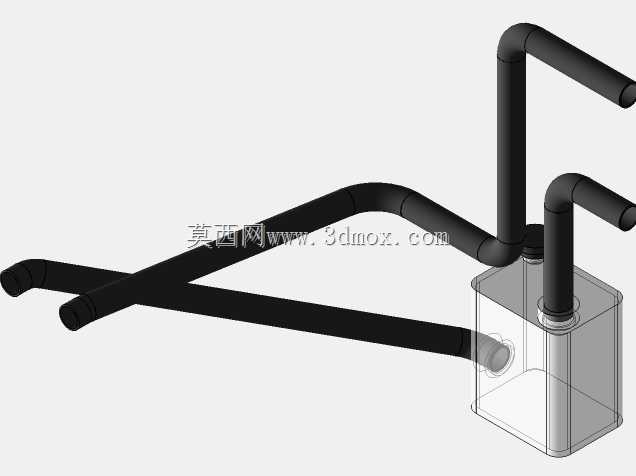

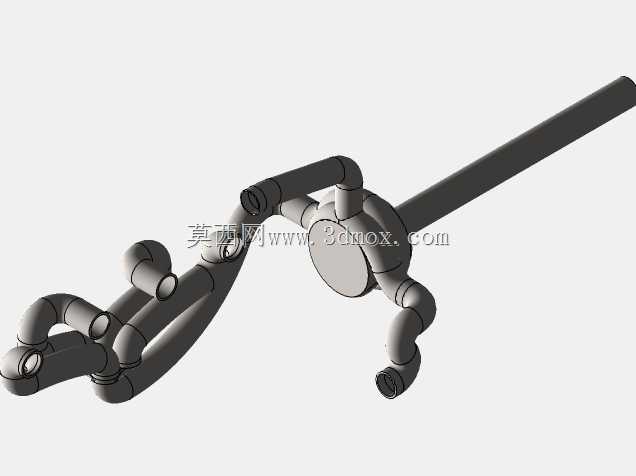

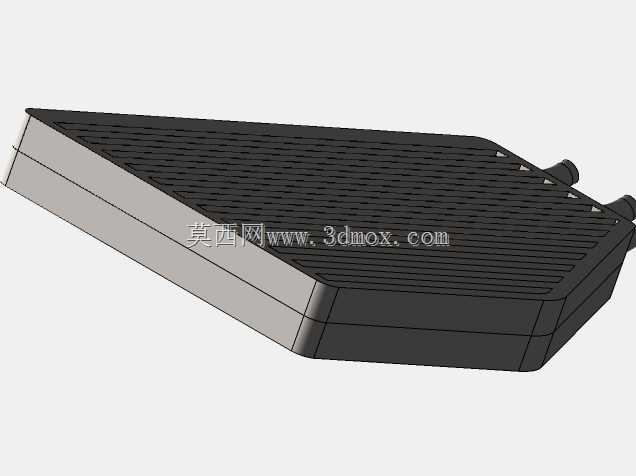

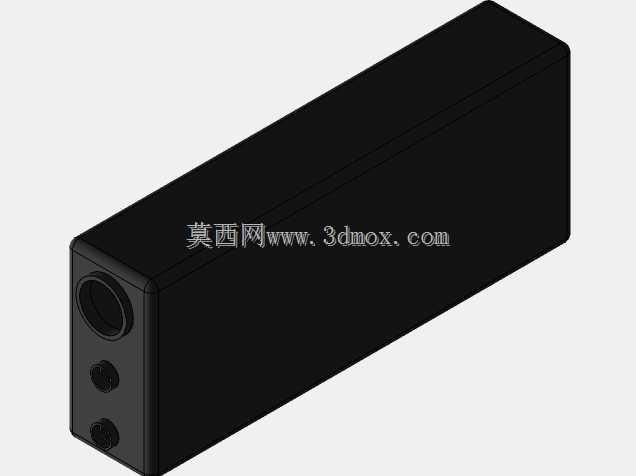

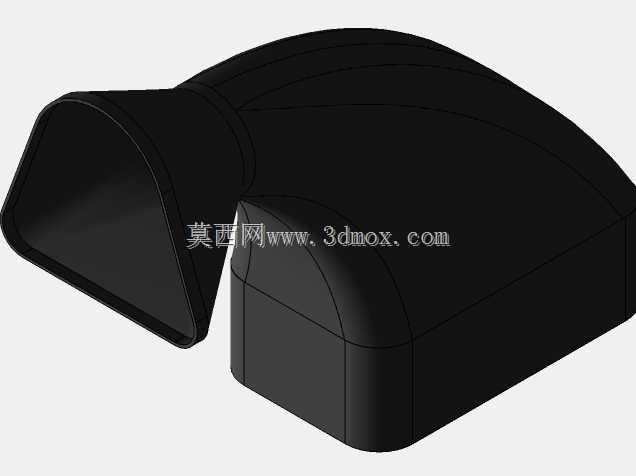

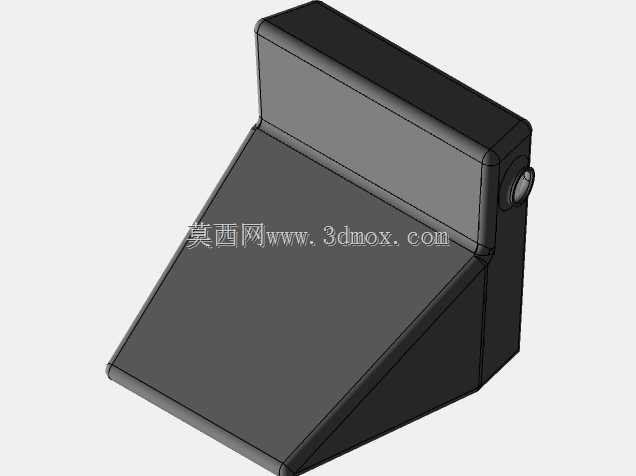

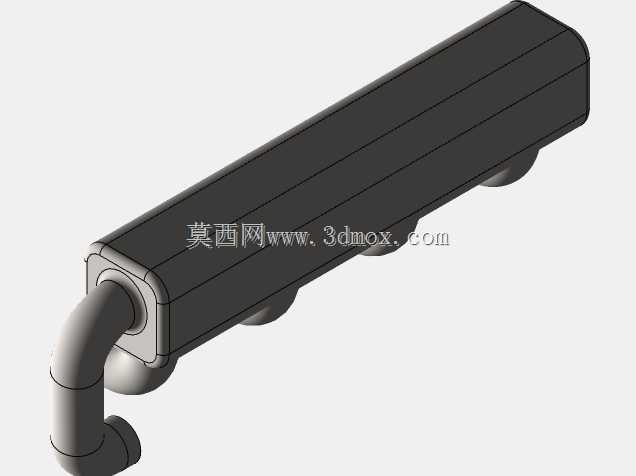

　　冷却与进气系统的布置体现了赛车设计中的空间妥协。散热器需要处于侧箱气流可有效通过的位置，水箱和中冷器管路应尽量减少急弯和过长路径；涡轮增压装置靠近发动机排气侧，进气箱则要在车手后方、车体上部和维护开口之间取得平衡。软管和硬管的走向不能只按静态最短距离绘制，还必须考虑发动机振动、车身装配公差、热膨胀间隙以及碰撞后维修可达性。变速器与差速器集成在后轴附近，有利于缩短传动路径，也使后悬架安装点能够围绕传动壳体形成刚性连接。

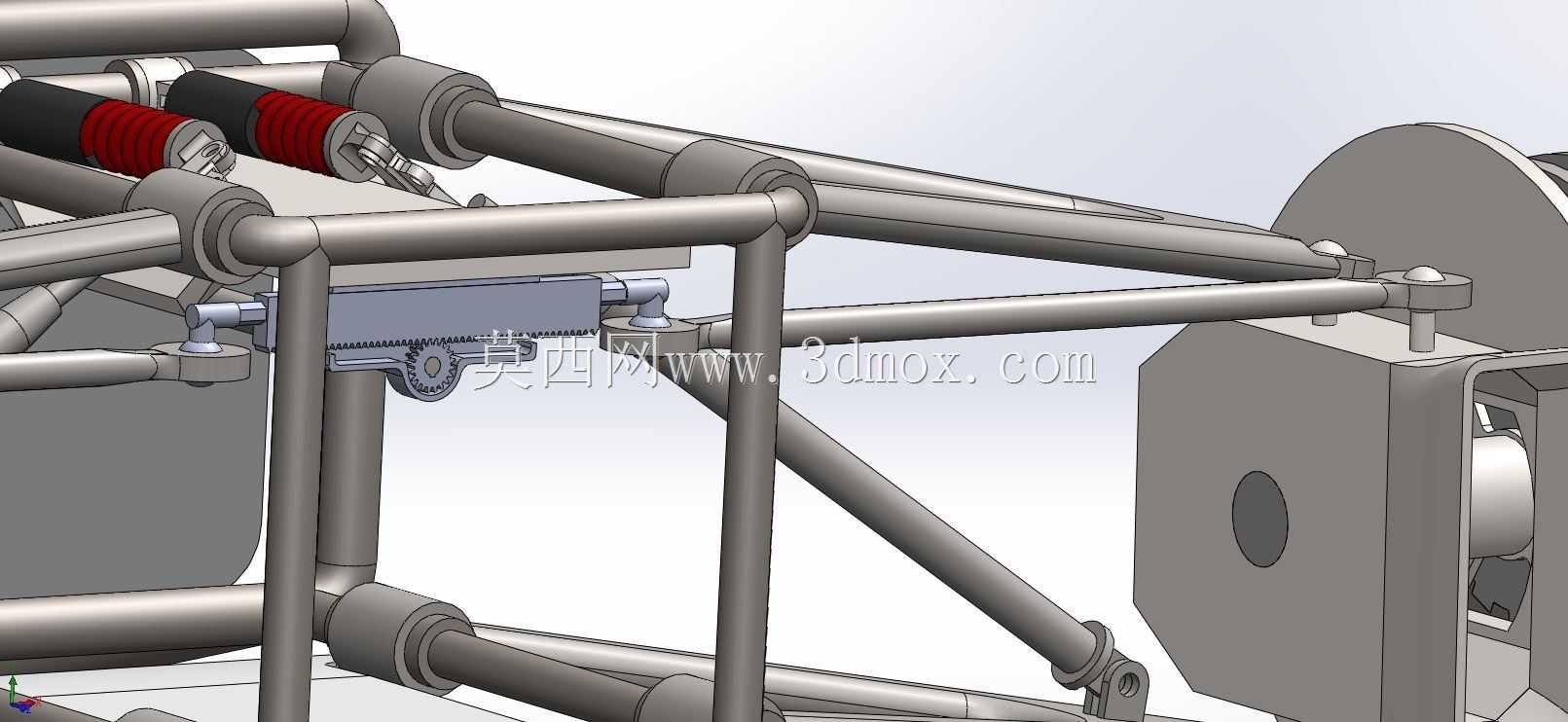

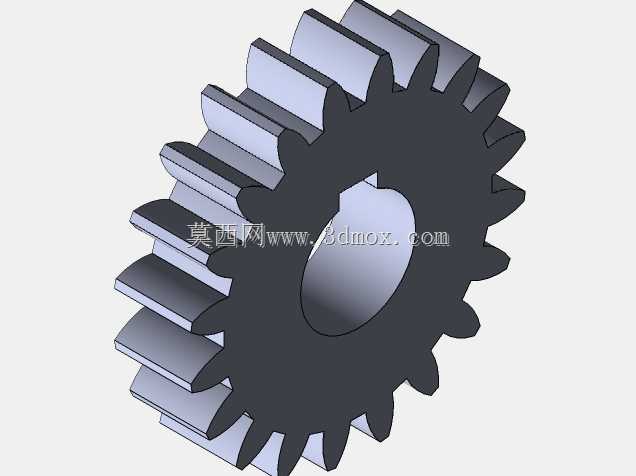

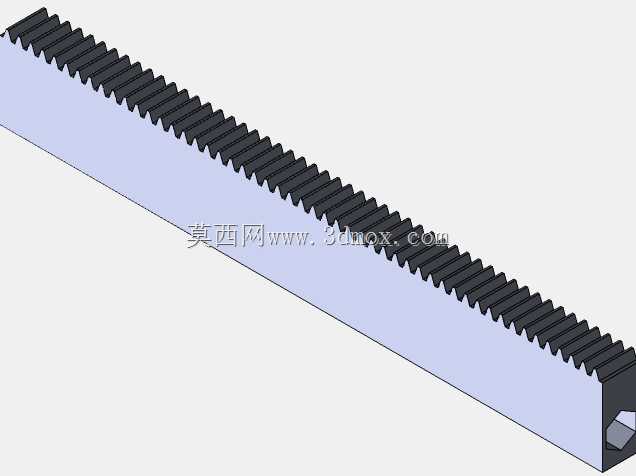

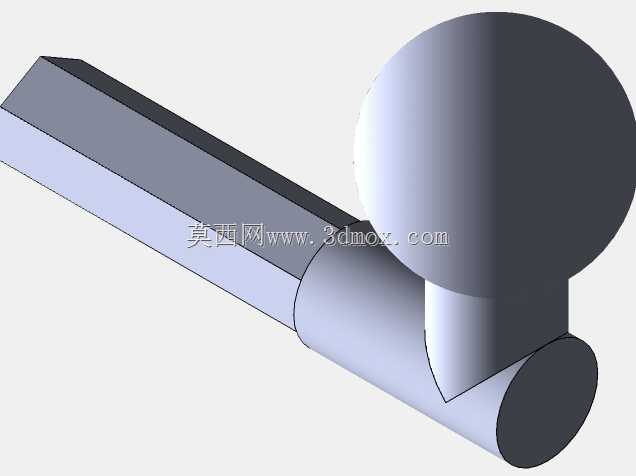

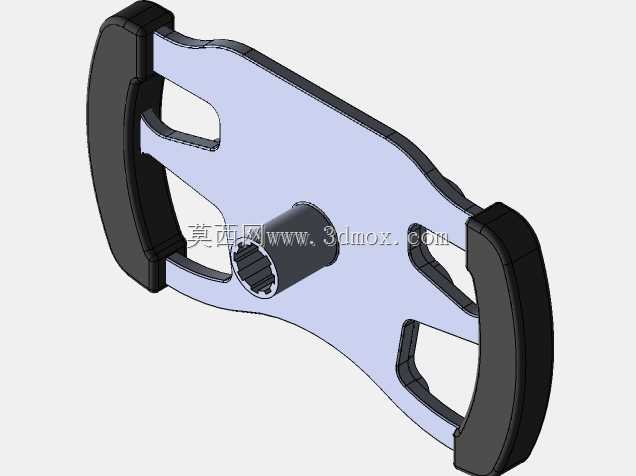

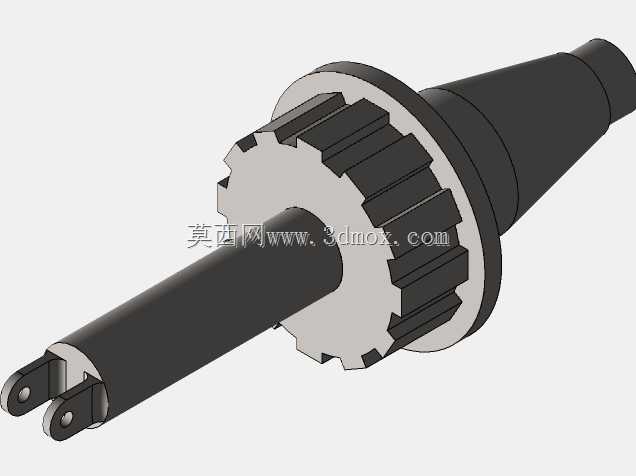

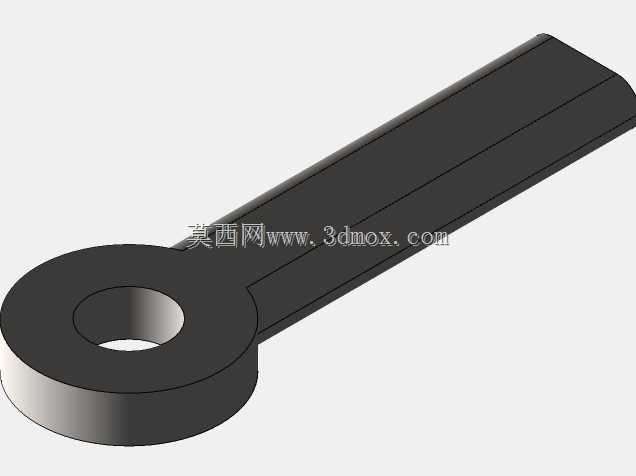

　　转向系统采用齿轮齿条形式，方向盘通过转向柱带动齿条，再由左右拉杆控制前轮转角。模型中方向盘位于驾驶舱中心线，转向柱向后倾斜以适应车手坐姿，拉杆两端的球头位置直接影响阿克曼几何、转弯响应和轮胎磨损特性。对结构工程师而言，方向盘转角、齿条行程、拉杆长度和转向节臂角度必须联动校核，不能只看单件造型。

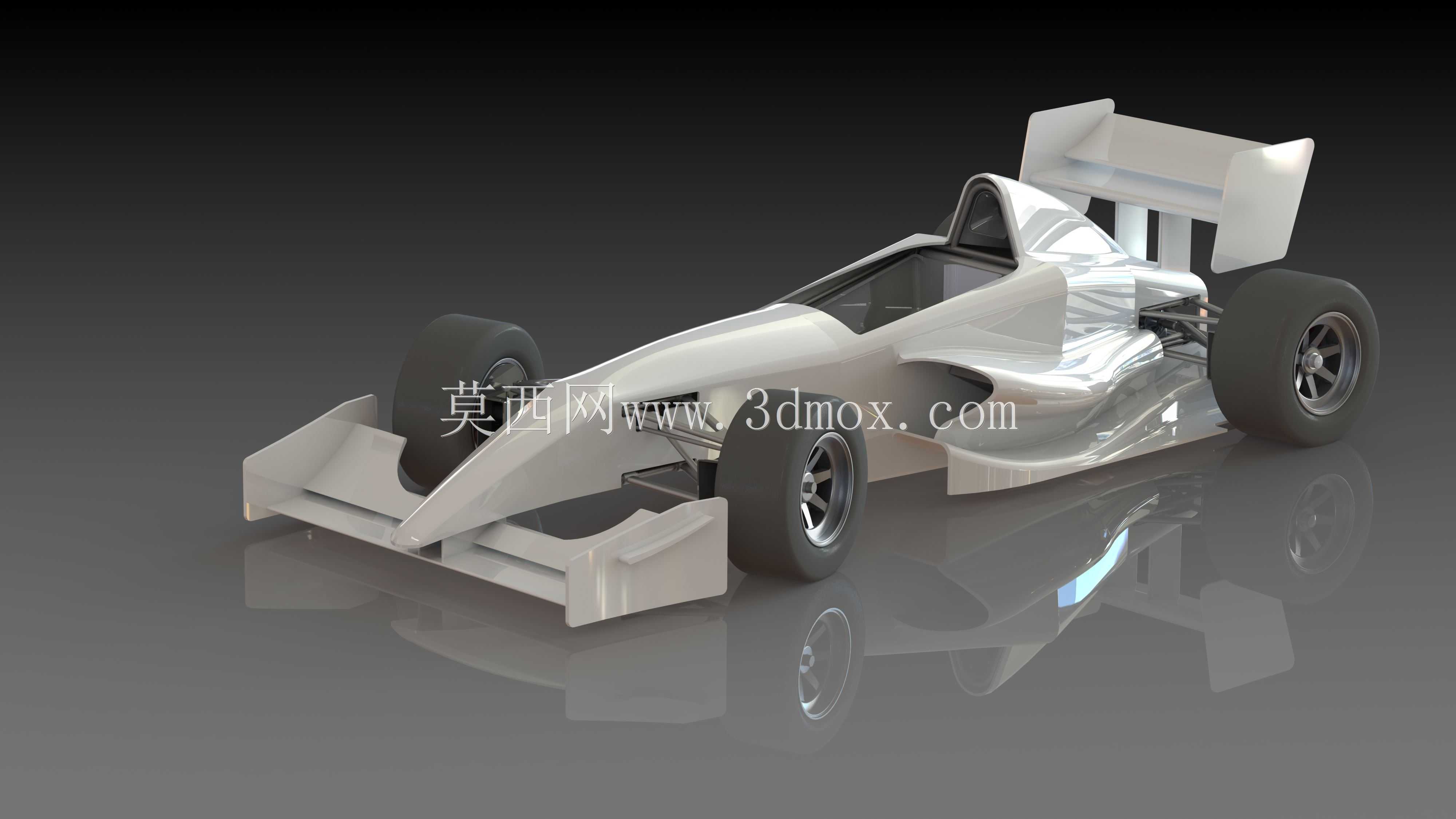

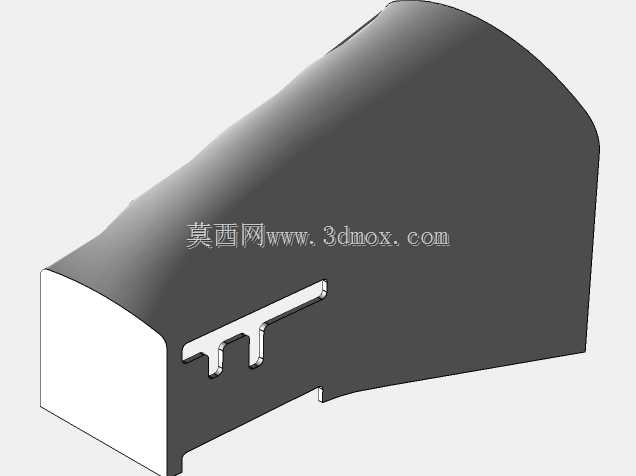

　　外形与安装边界方面，开放式四轮赛车的轮胎位于车身外侧，前翼宽度、鼻锥高度、侧箱轮廓、尾翼支架位置和后轮前方导流区域都需要围绕轮心坐标建立。整车装配时应优先锁定轴距、轮距、轮胎半径、驾驶舱中心线和发动机安装面，再向前后延伸悬架、翼片和附件。前翼端板不能与轮胎转向极限位置干涉，尾翼支架不能妨碍后部拆装，侧箱外轮廓需要给悬架推杆、冷却管道和车架连接点留出结构厚度。

　　在工程沟通中，这类模型适合作为跨专业协同的中间载体：底盘工程师可据此检查硬点和承载框架，动力工程师可确认发动机附件与冷却边界，造型人员可理解空气动力学套件不能脱离悬架和散热需求独立存在，加工或装配人员也能通过爆炸视图、剖面或隐藏车身件的方式观察内部连接关系。它强调的是赛车作为复杂机电系统的整体构成，而不是孤立展示某一个外观曲面。
