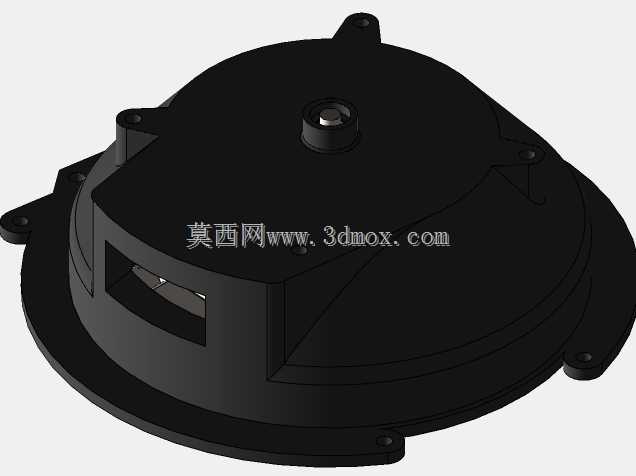

汽车传动系统膜片弹簧离合器结构设计

项目分类:汽车 发布时间:2022-05-13 ID:628924
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计
  • 汽车传动系统膜片弹簧离合器结构设计

  在手动挡燃油车传动系统的动力传递链路里,离合器是衔接发动机飞轮输出端与变速箱输入轴的核心部件,日常行驶中频繁的起步、换挡、动力切断与结合动作,都依赖该部件完成平顺的扭矩传递,避免传动系统受到冲击载荷。这套离合器采用乘用车主流的膜片弹簧结构,相比传统螺旋弹簧离合器,轴向尺寸更紧凑,整体重量更轻,平衡特性更好,高速运转时弹簧压紧力受离心力影响更小,更适配当前乘用车高转速发动机的布置需求。

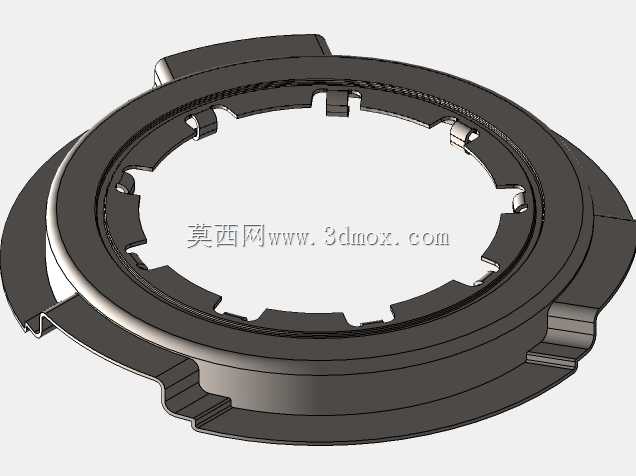

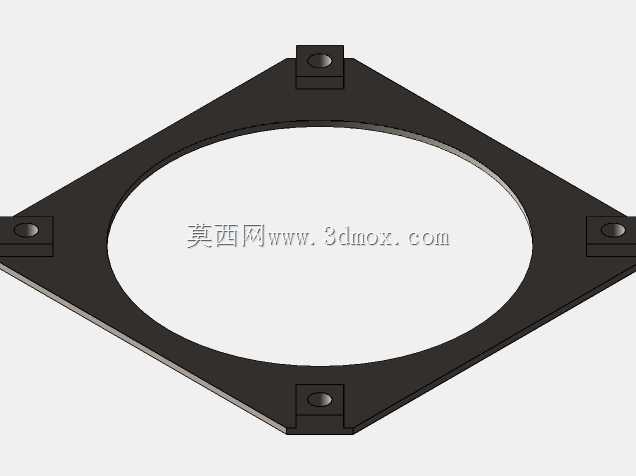

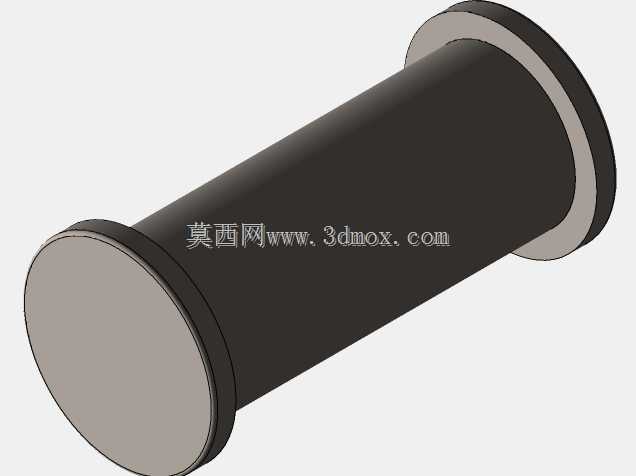

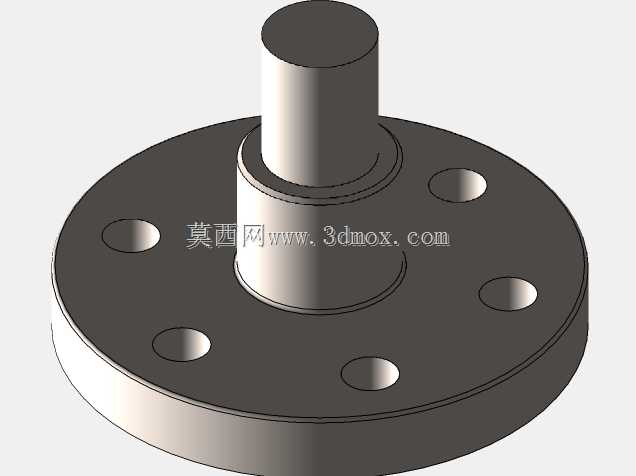

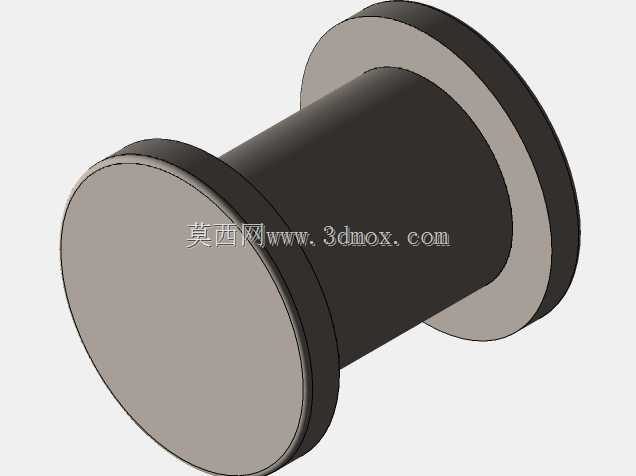

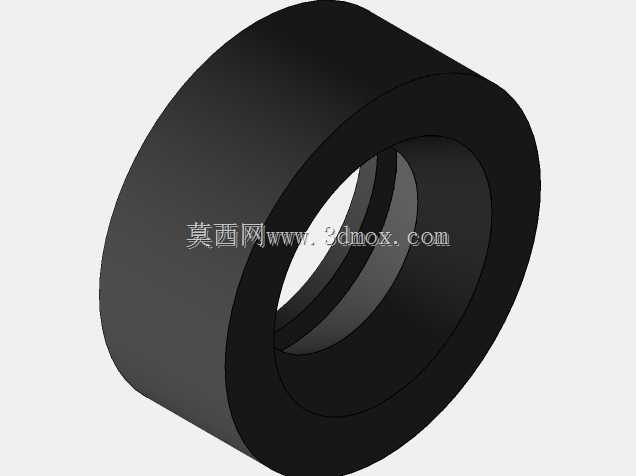

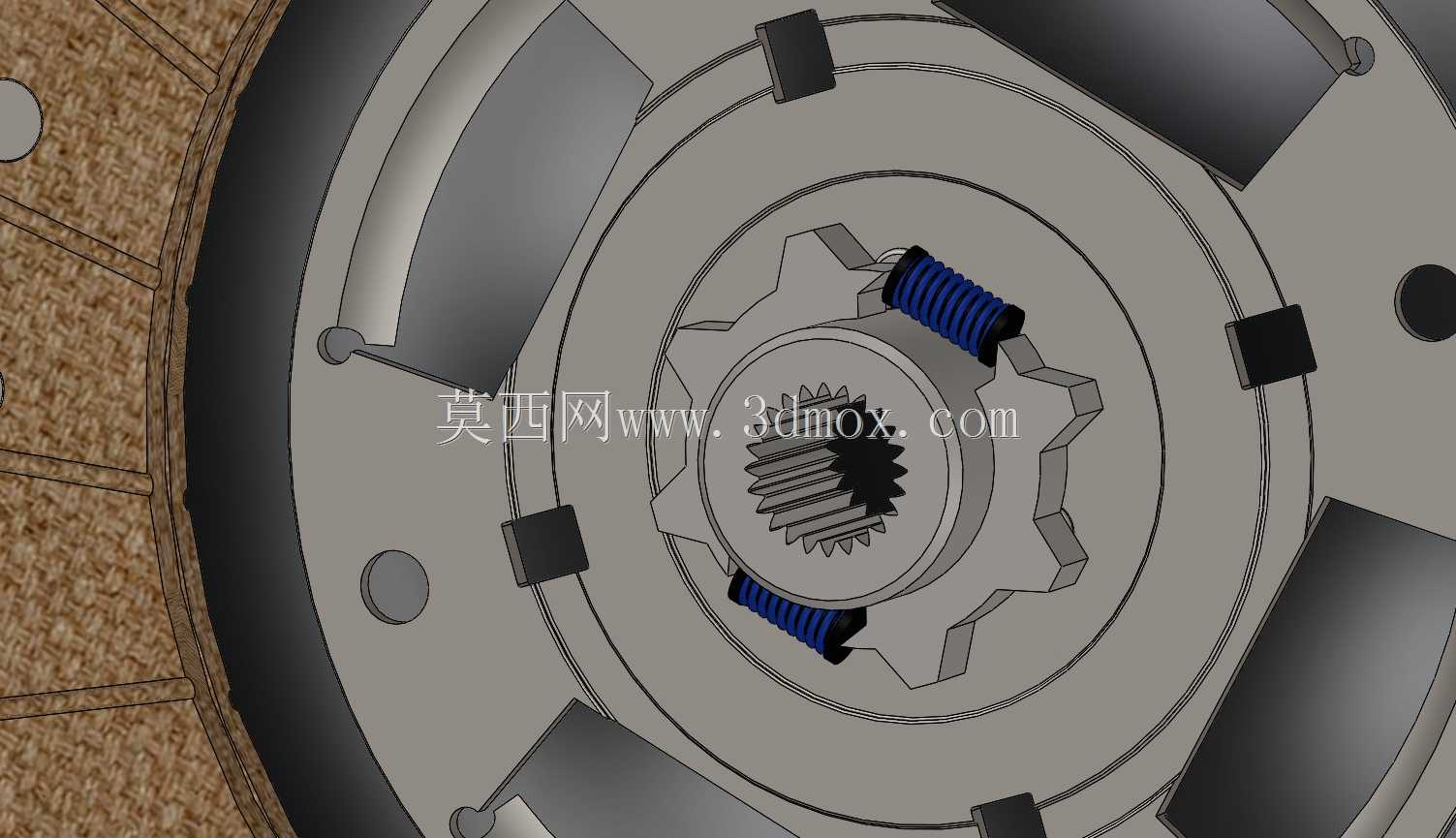

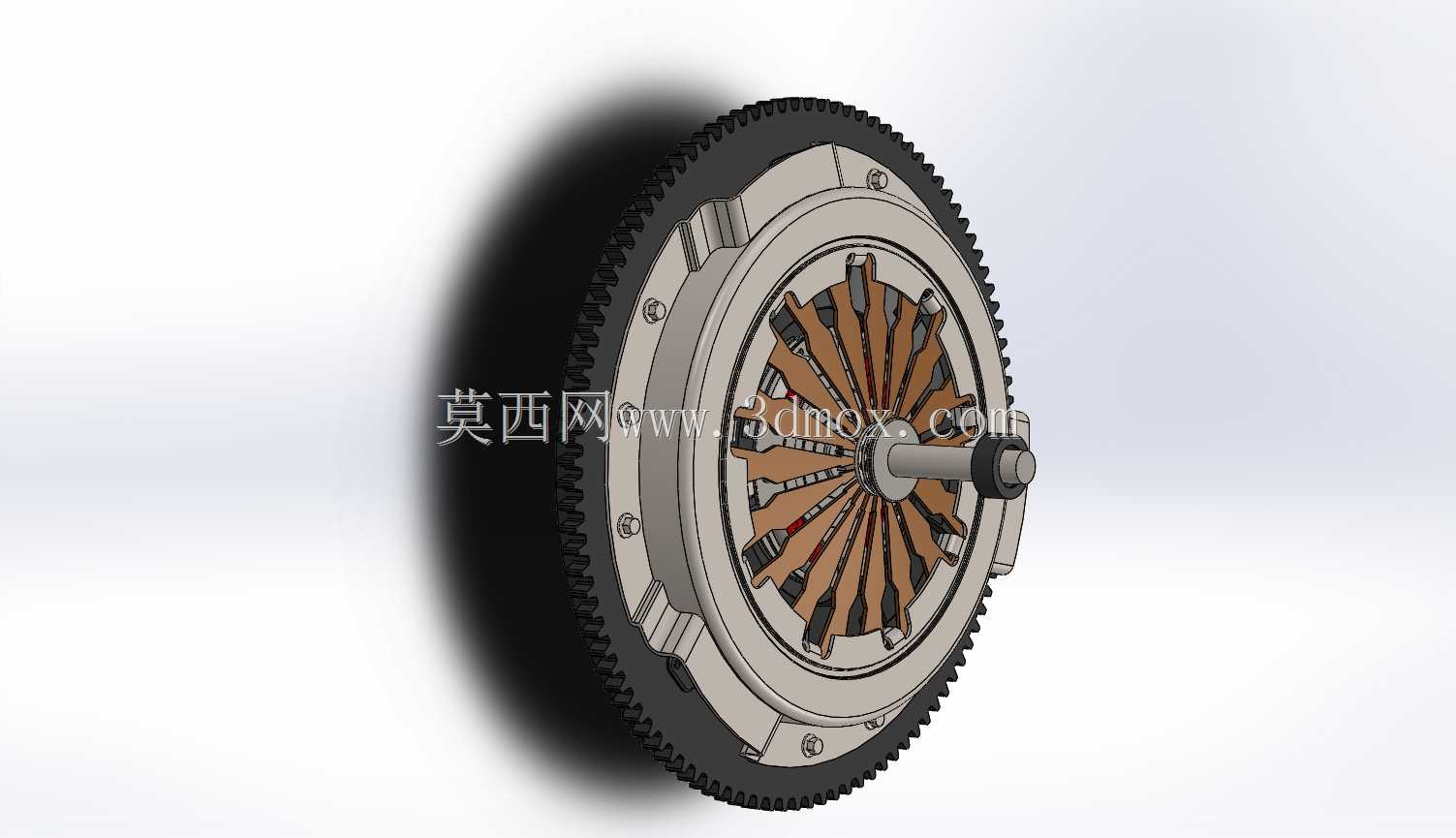

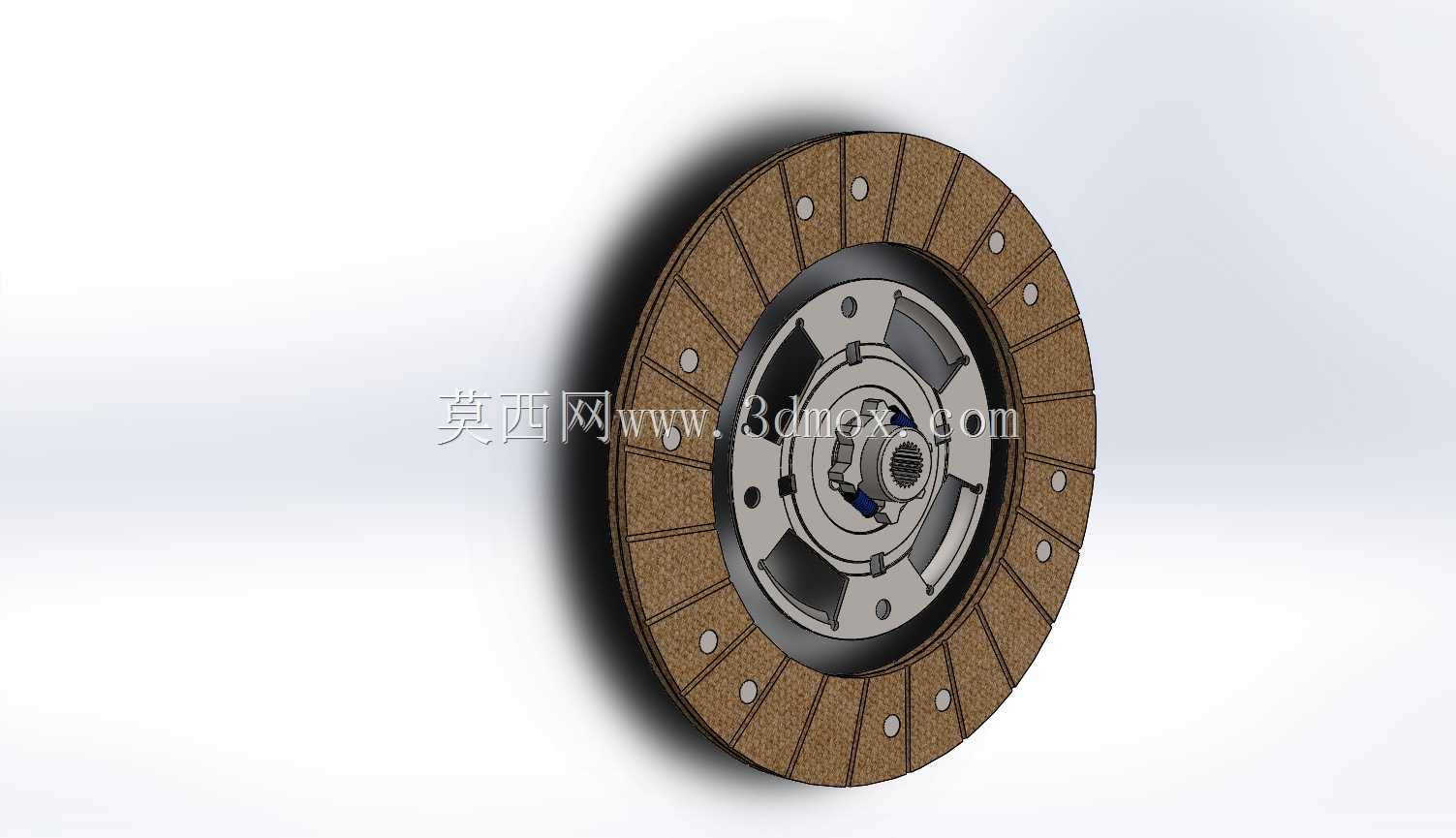

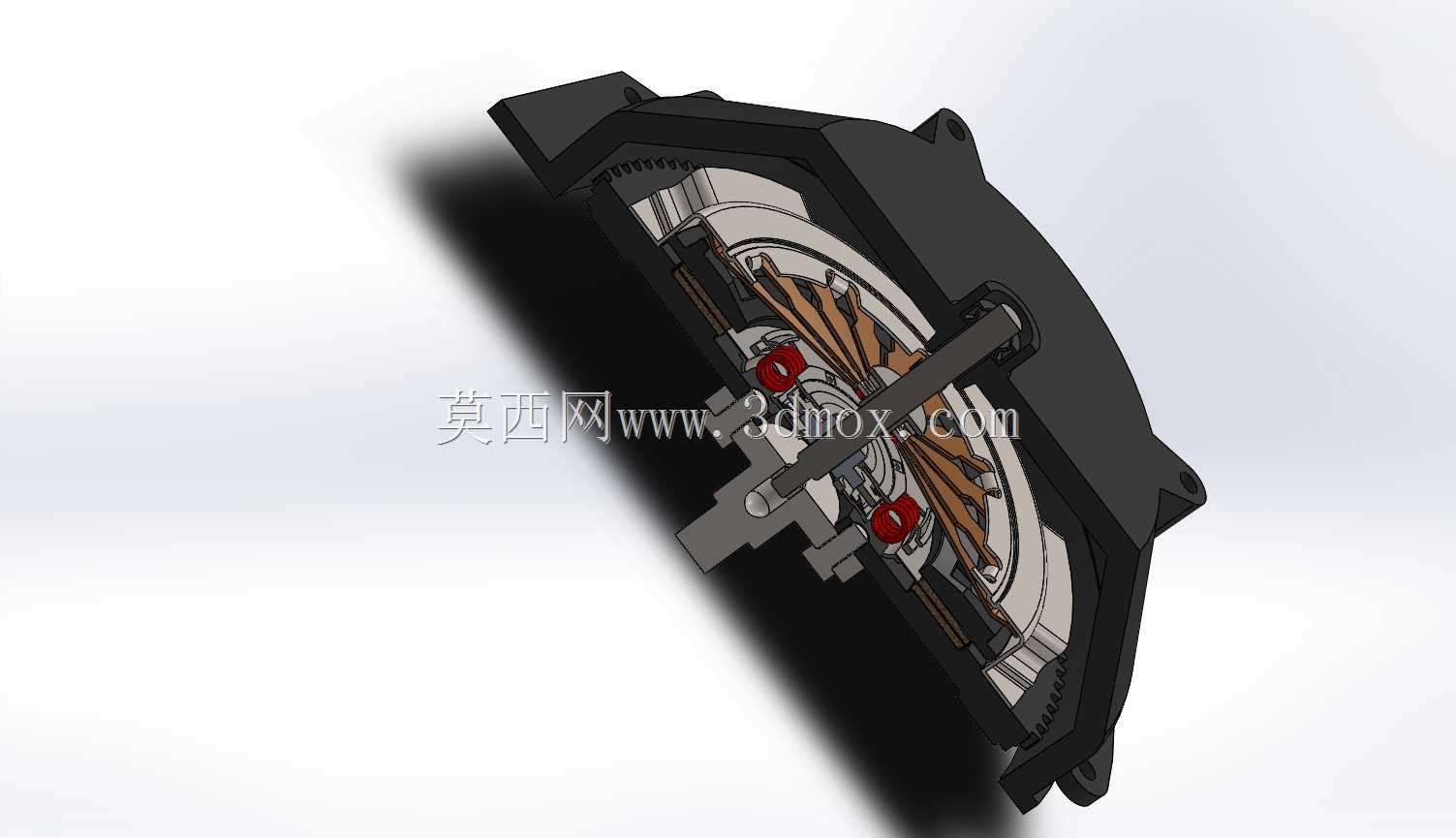

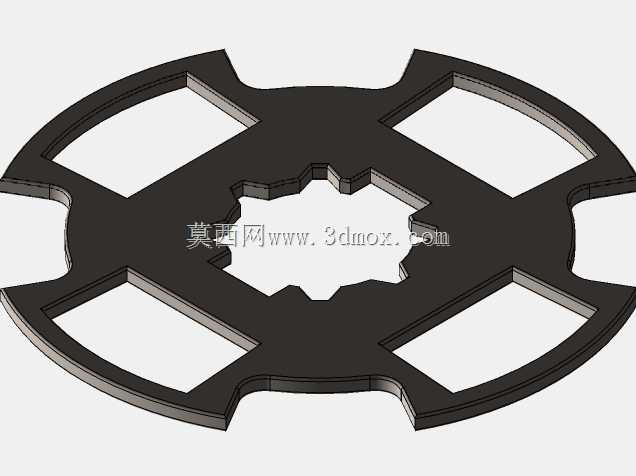

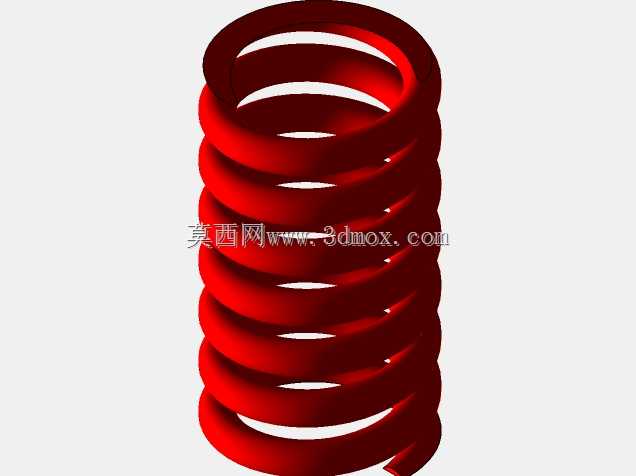

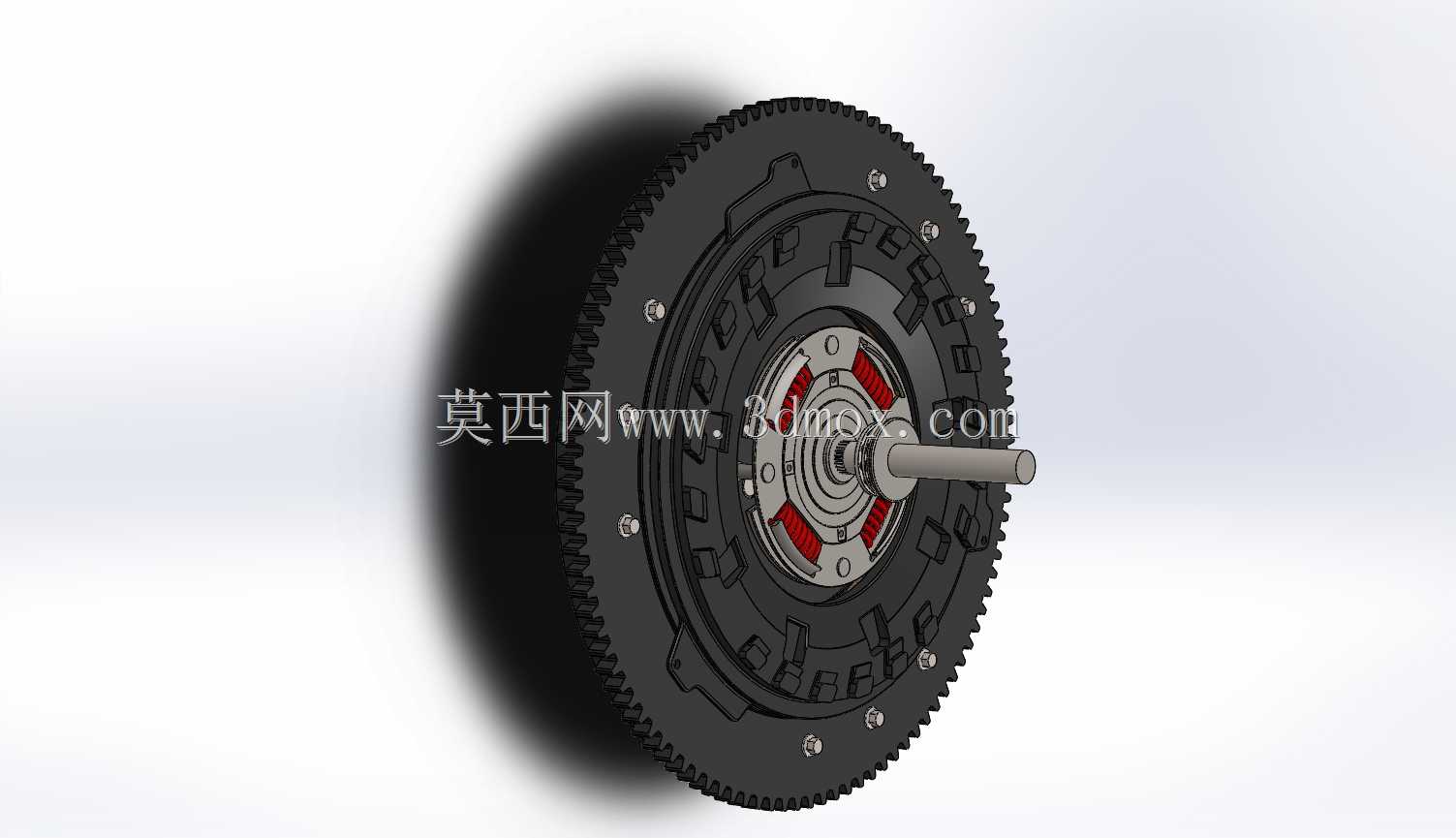

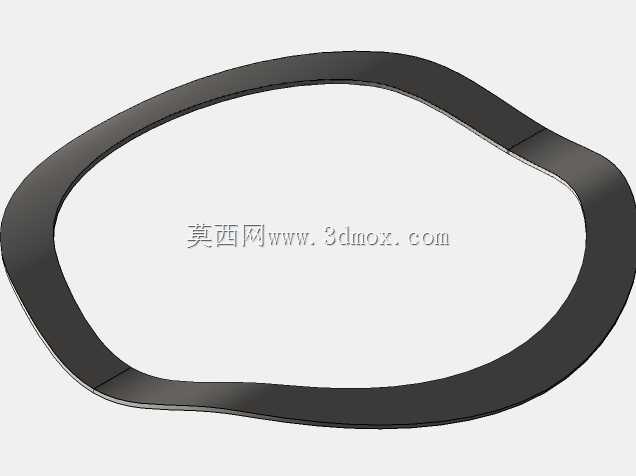

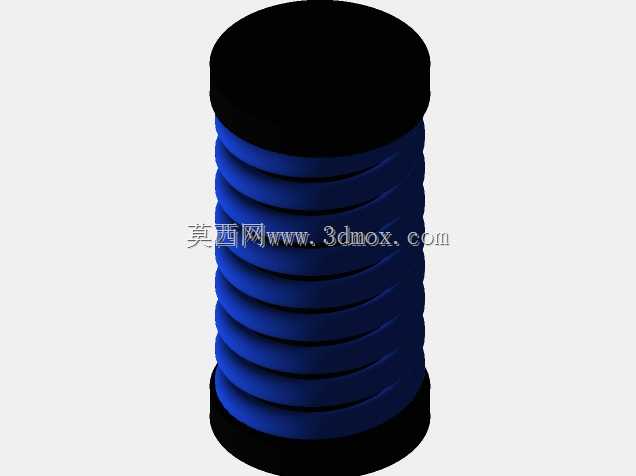

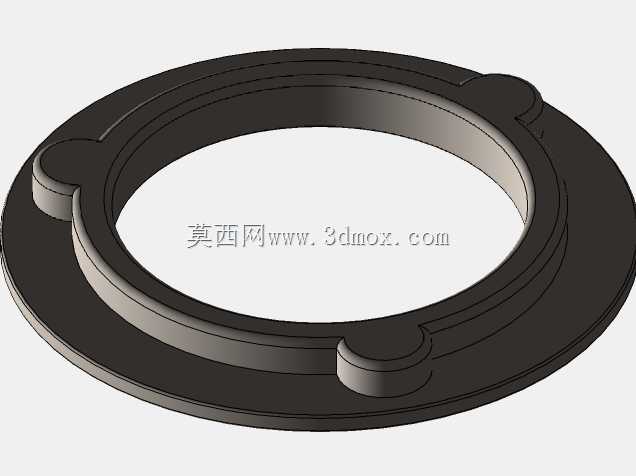

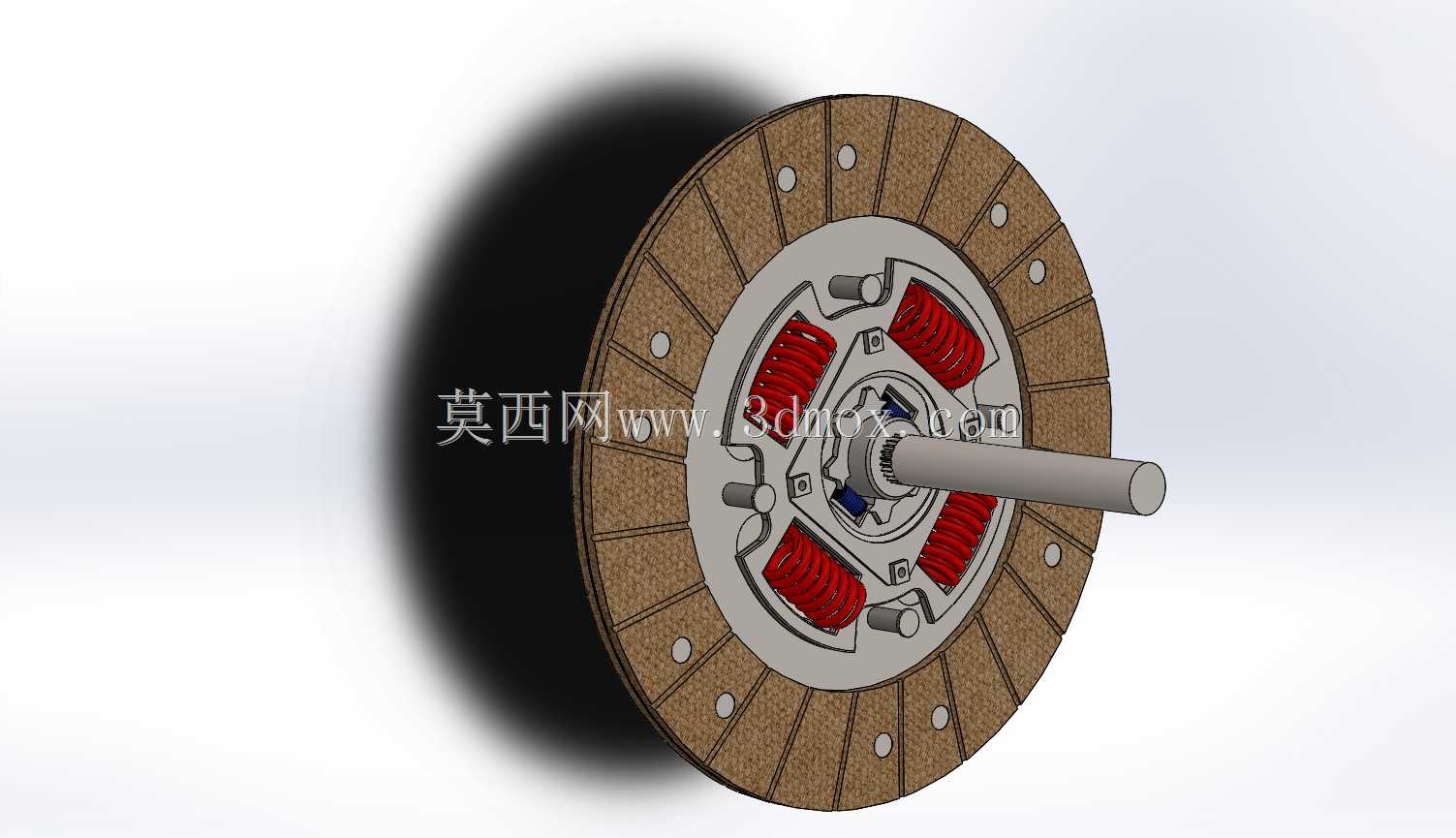

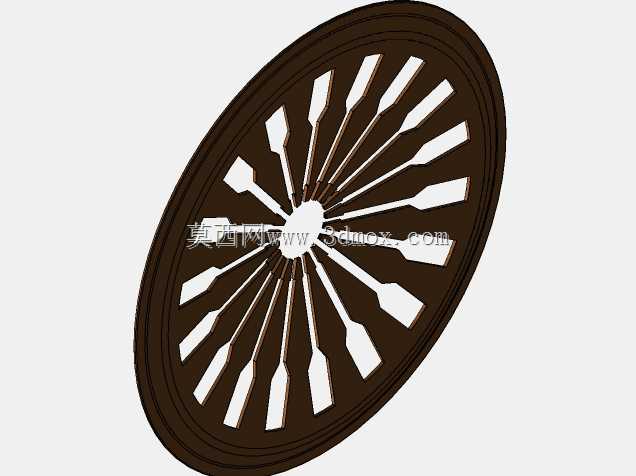

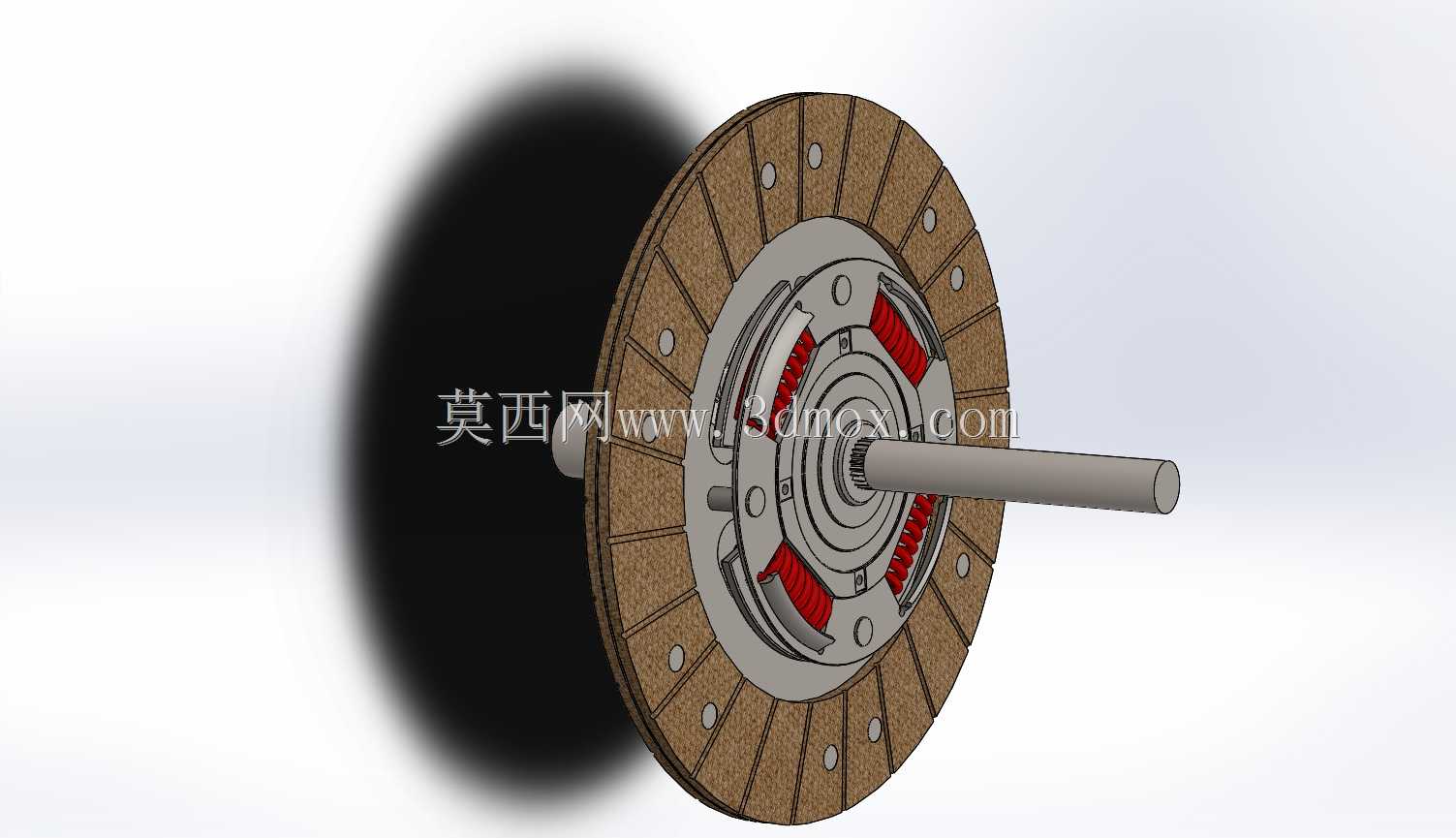

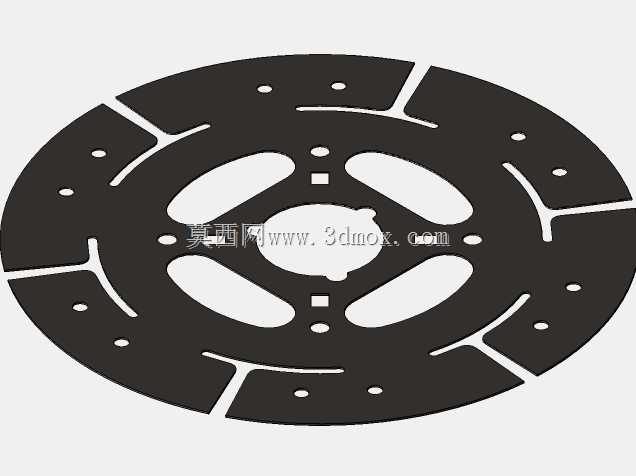

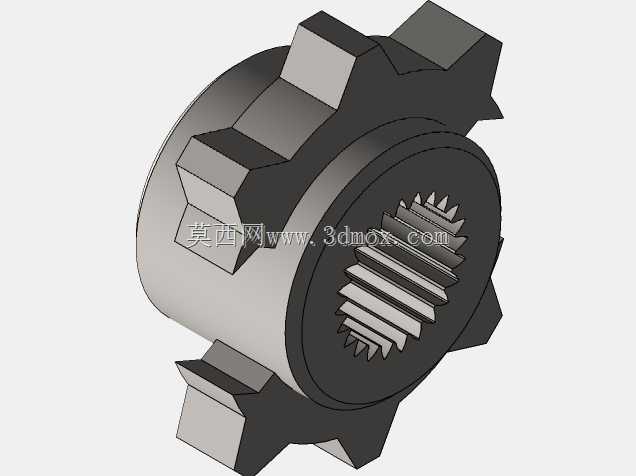

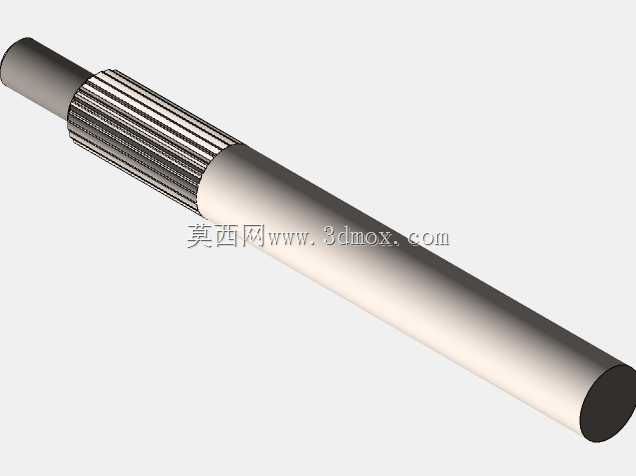

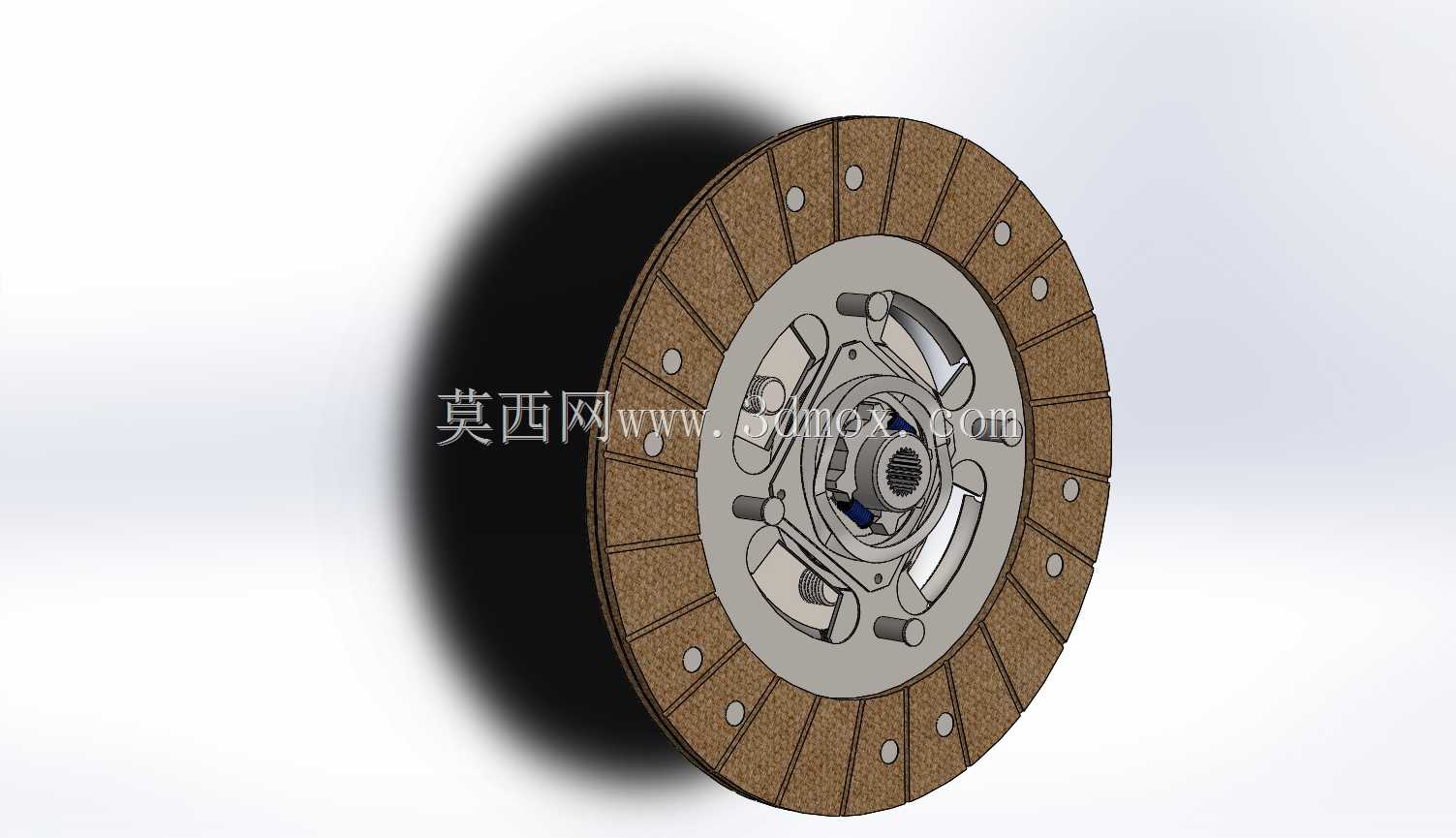

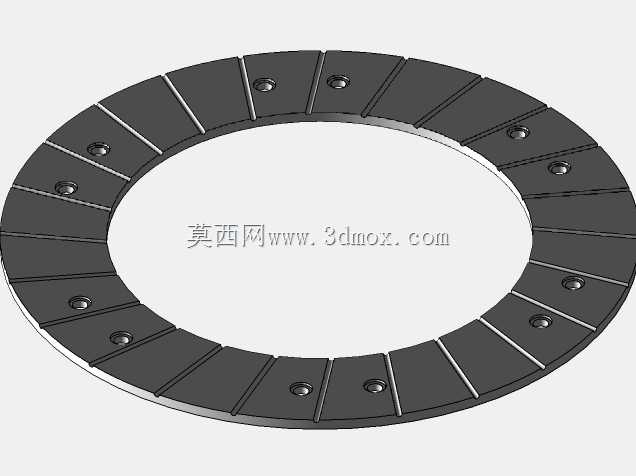

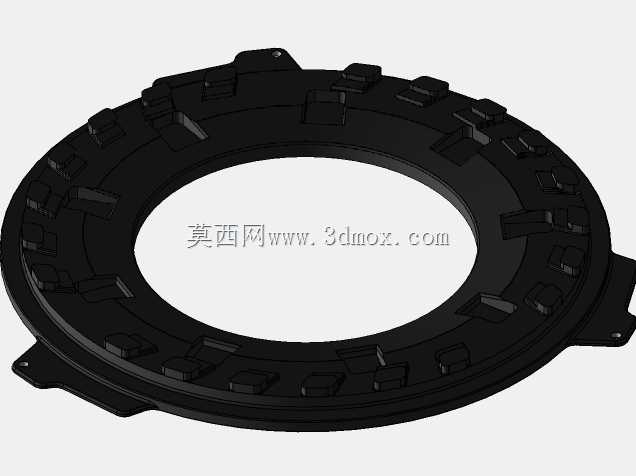

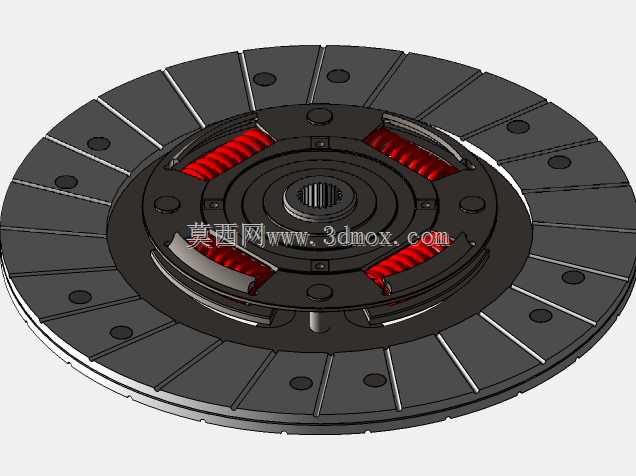

  从结构设计逻辑来看,整套总成以飞轮作为安装基准面,压盘通过传动片与离合器盖连接,膜片弹簧采用碟形开槽结构,分离指端沿圆周均匀分布,当分离轴承推动分离指端部时,膜片弹簧以支撑圈为支点发生弹性形变,带动压盘向后移动,解除对从动盘摩擦片的压紧力,从而切断发动机向变速箱传递的动力;当分离轴承退回时,膜片弹簧复位,将压盘、从动盘紧紧压合在飞轮端面上,依靠摩擦片的摩擦力传递发动机输出扭矩。从动盘本体带有轴向弹性波形片,摩擦片采用铆接方式固定在波形片两侧,能够在结合过程中逐步压紧,让扭矩传递更平缓,减少起步时的抖动;从动盘中心的花键毂与变速箱输入轴配合,花键参数匹配主流手动变速箱输入轴的花键规格,保证滑动顺畅无卡滞,同时花键毂与从动盘钢片之间设置扭转减振弹簧,能够吸收发动机运转时的扭转振动,降低传动系统的共振风险,减少换挡时的齿轮冲击。

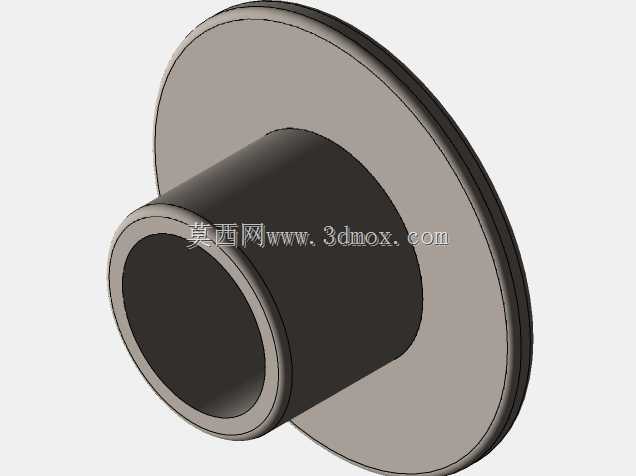

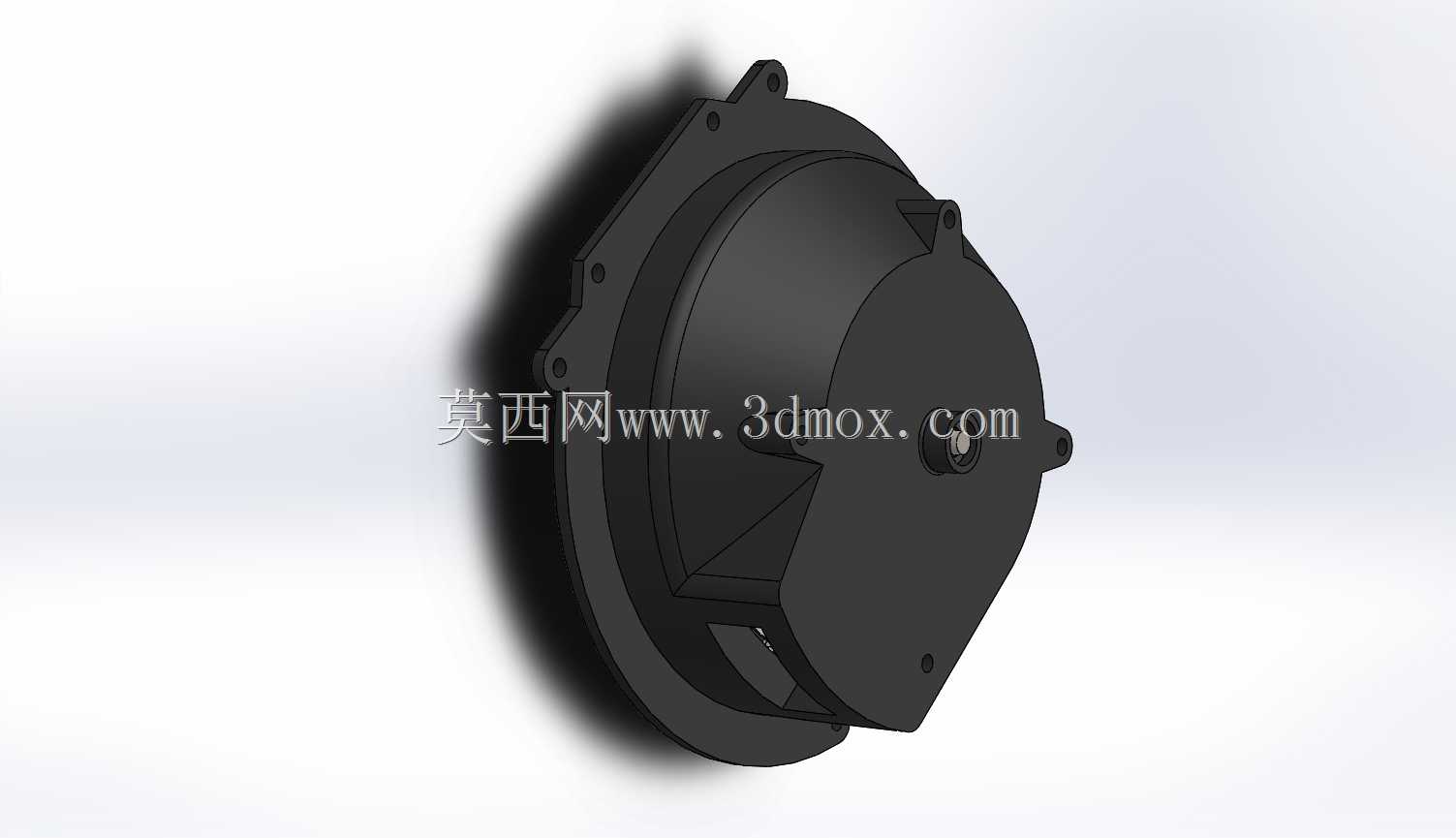

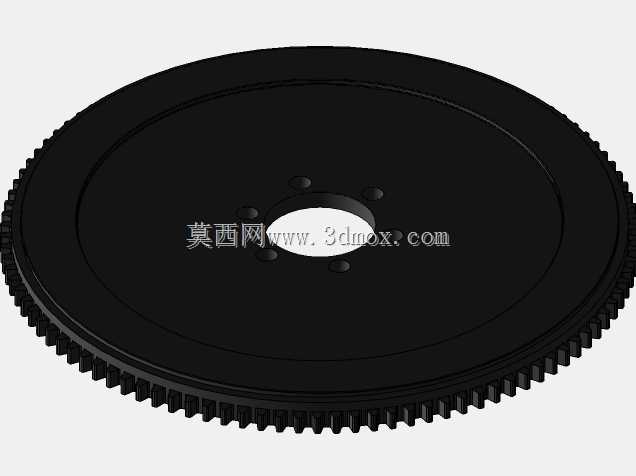

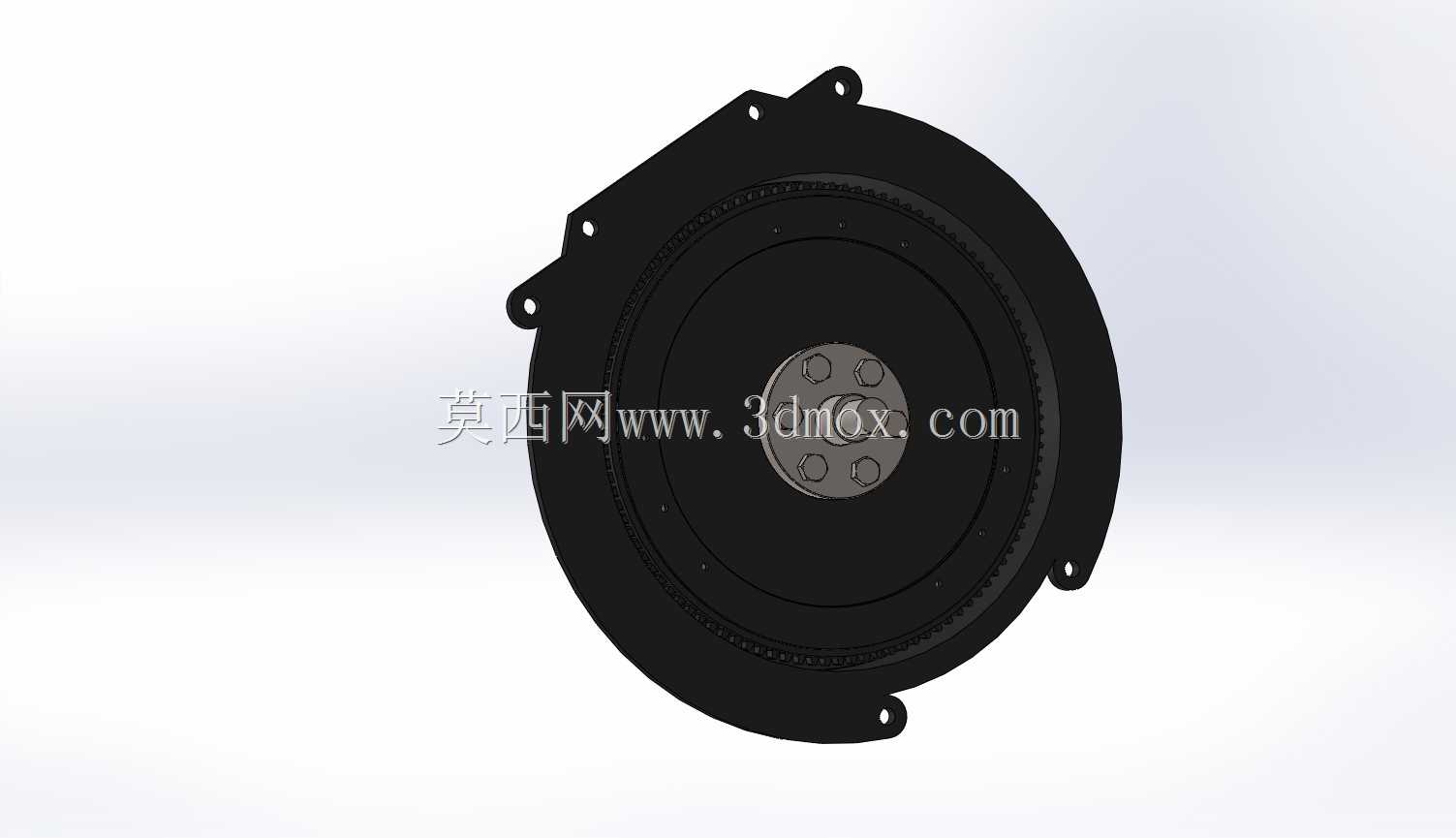

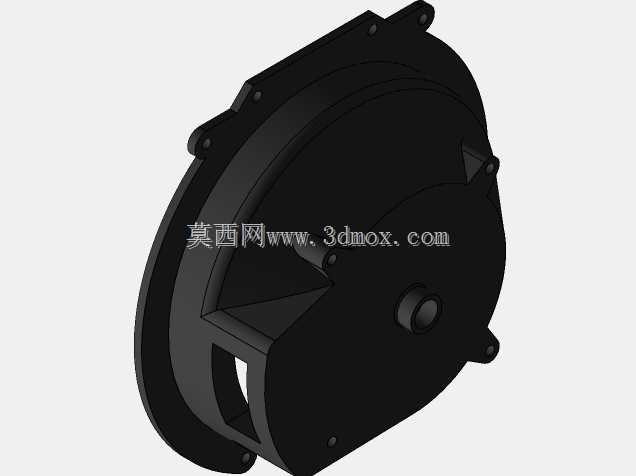

  安装边界方面,离合器盖总成通过圆周均布的螺栓固定在发动机飞轮上,螺栓孔位置与对应排量发动机的飞轮安装孔位完全匹配,装配时需保证压盘端面与飞轮端面的平行度公差在0.1mm以内,避免压紧力分布不均导致摩擦片偏磨。从动盘安装时需注意花键毂的前后方向,避免装反导致分离行程异常;分离轴承与膜片弹簧分离指端的自由间隙需调整至设计值范围,保证离合器完全结合时分离轴承不长期受压磨损,同时预留足够的分离行程确保离合器能彻底切断动力。整套总成的径向尺寸适配对应车型的变速箱离合器壳体安装空间,轴向尺寸不会与飞轮壳内部结构发生运动干涉,从动盘的最大行程满足换挡时的完全分离需求。

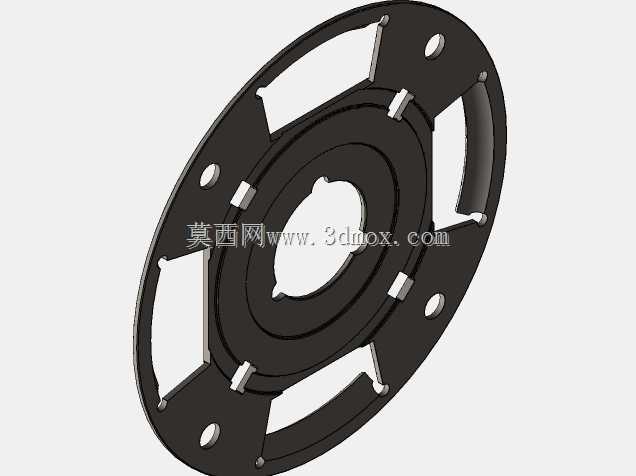

  实际工况适配中,膜片弹簧的压紧力曲线经过匹配调校,在摩擦片允许磨损范围内,压紧力变化幅度控制在合理区间,不会因为摩擦片正常磨损导致离合器打滑,同时踏板力控制在驾乘人员舒适的操作范围内,避免长期操作导致疲劳。摩擦片的摩擦系数选用符合乘用车工况的耐温耐磨材质,频繁半联动工况下不会出现过快烧蚀,正常使用周期内的磨损量均匀,压盘的摩擦面经过平面度处理,热稳定性好,长时间半联动产生的热量不会导致压盘出现翘曲变形。传动片采用弹簧钢材质,具备足够的刚度和疲劳强度,长期反复的分离结合动作下不会出现断裂或塑性变形,保证压盘的回位顺畅。在三维建模过程中,所有零件的配合公差都按照实际装配要求设定,花键配合采用间隙配合保证滑动顺畅,螺栓连接孔的位置度公差符合装配工艺要求,膜片弹簧的形变角度按照实际杠杆比计算,确保分离行程与踏板行程的匹配关系符合实车调校逻辑,模型可直接用于教学演示、结构方案验证以及相关传动部件的选型参考。
