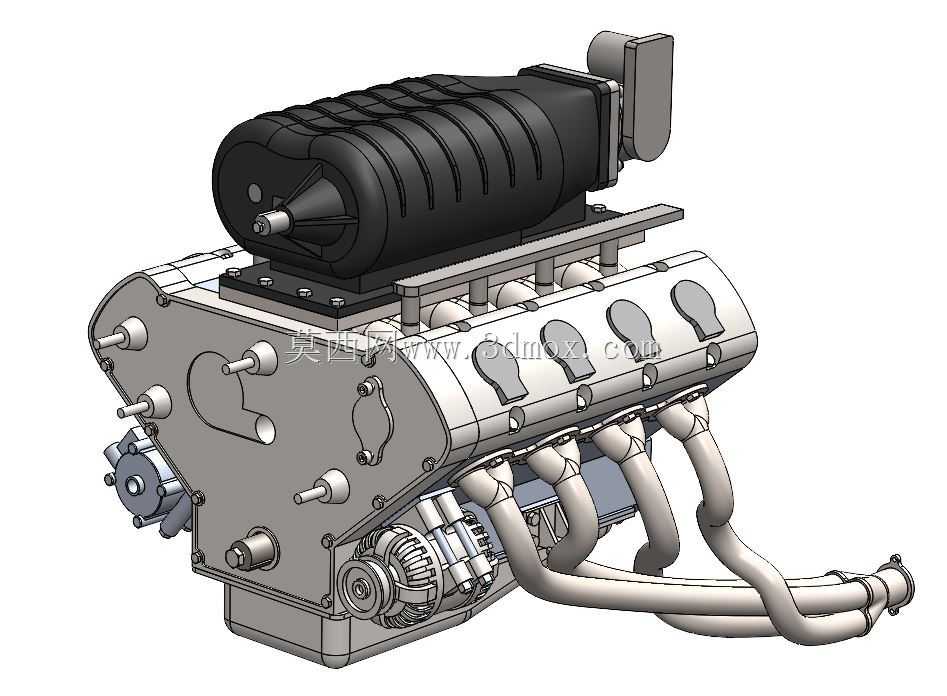

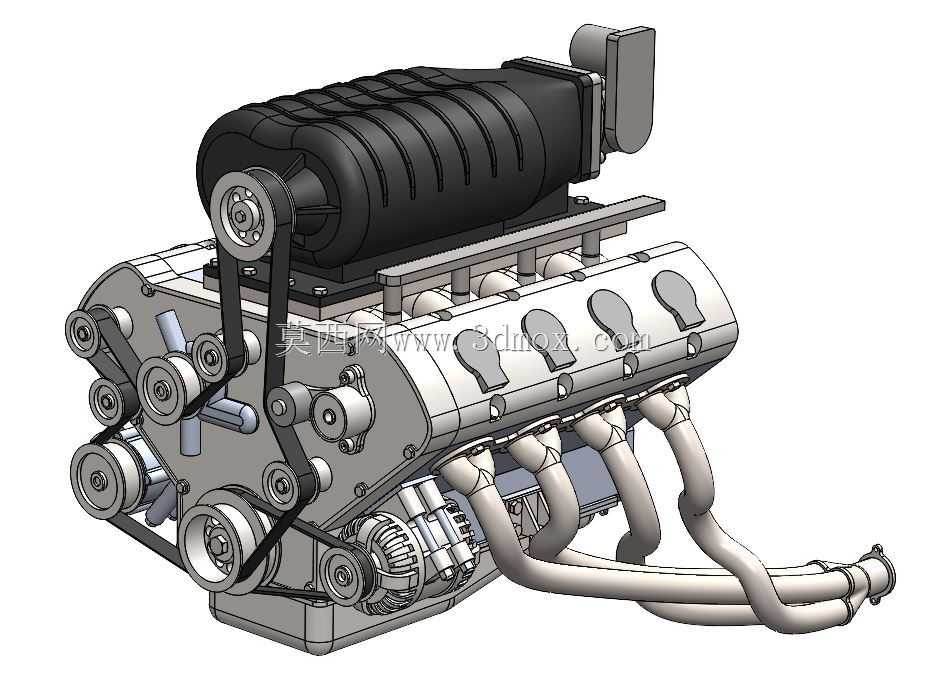

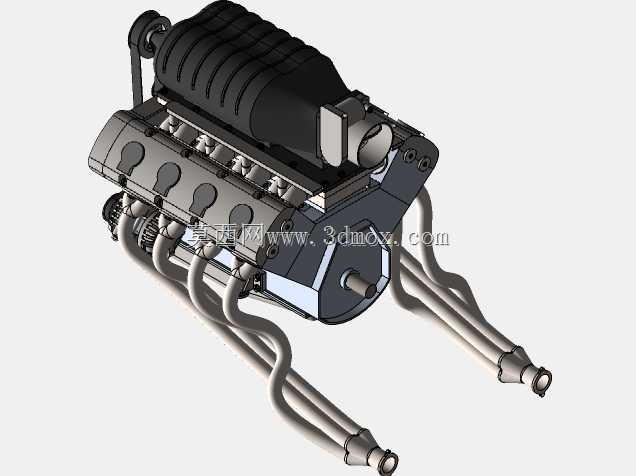

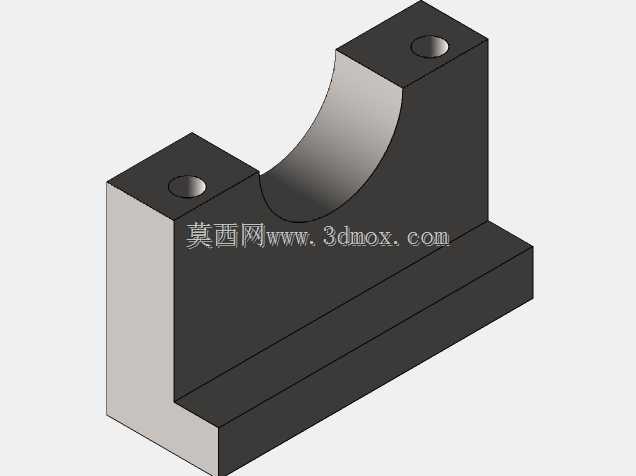

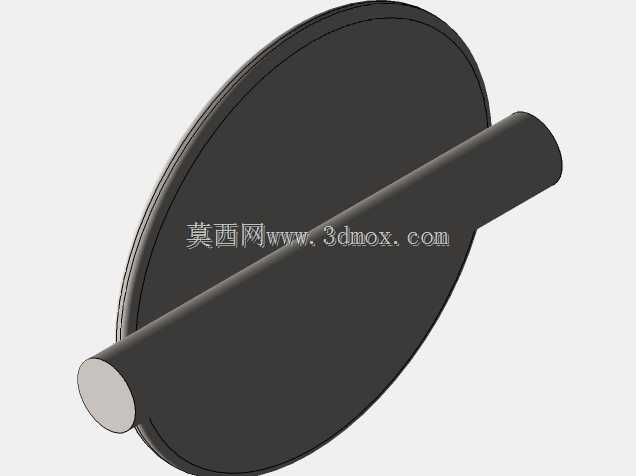

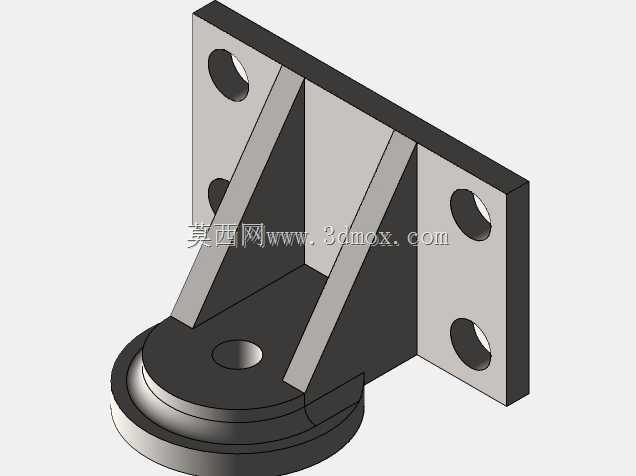

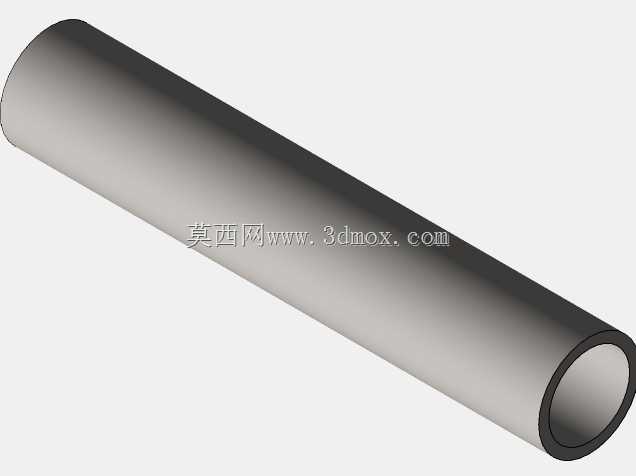

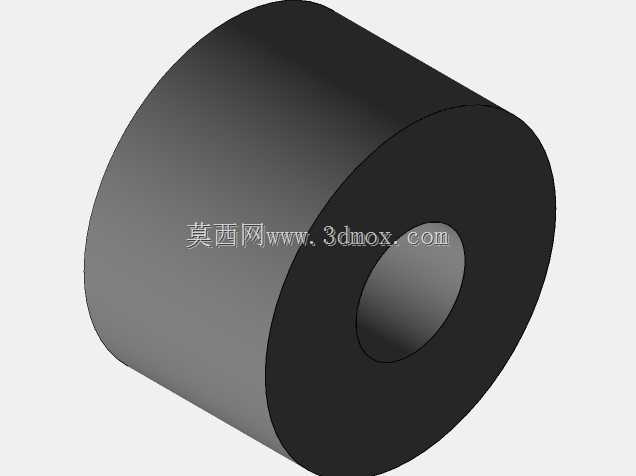

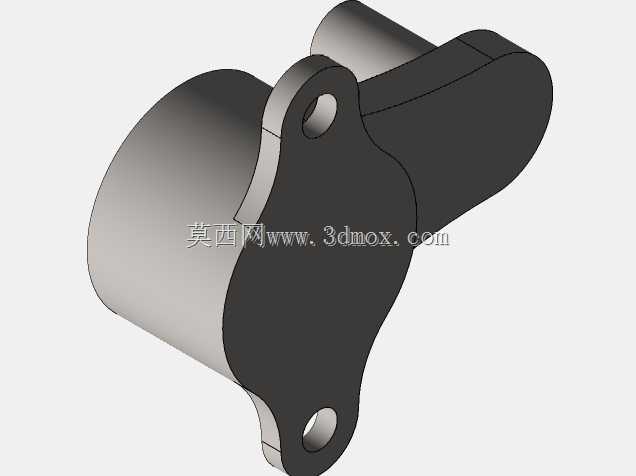

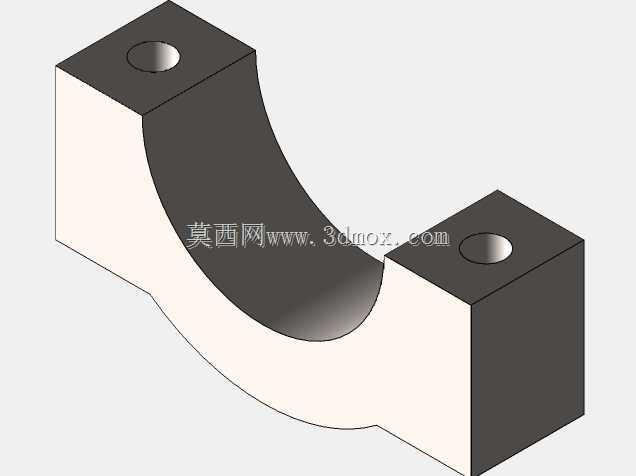

通用增压式DOHCV8发动机结构

　　该V8增压动力总成三维结构面向内燃机教学演示、动力舱布置校核、附件系统匹配与机械结构拆解分析等场景，可用于汽车工程专业原理讲解、改装方案前期布局验证、维修培训教具开发以及复杂机械装配关系梳理。模型以功能表达为核心，各部件几何形态在保证装配逻辑准确的前提下做了适度简化，重点还原内燃机从动力输出到增压进气、点火配气、润滑冷却、附件驱动的完整工作链路，适合结构设计人员理解多缸V型发动机的空间排布规律。

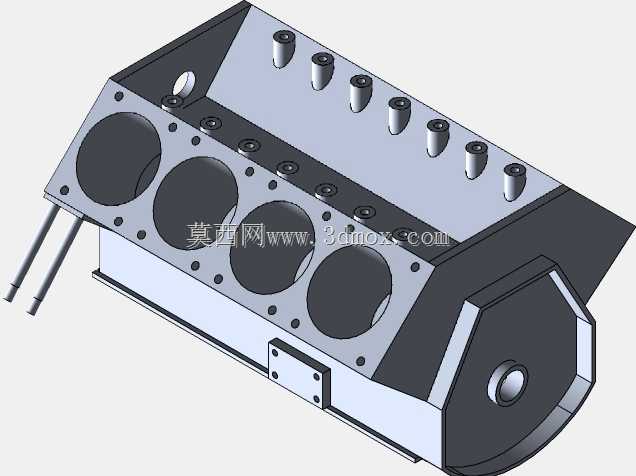

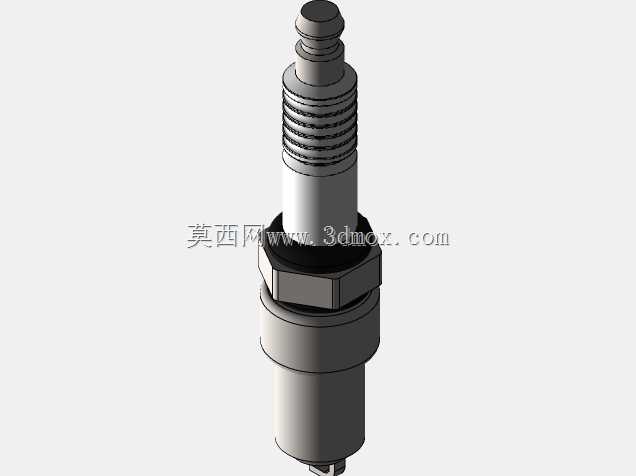

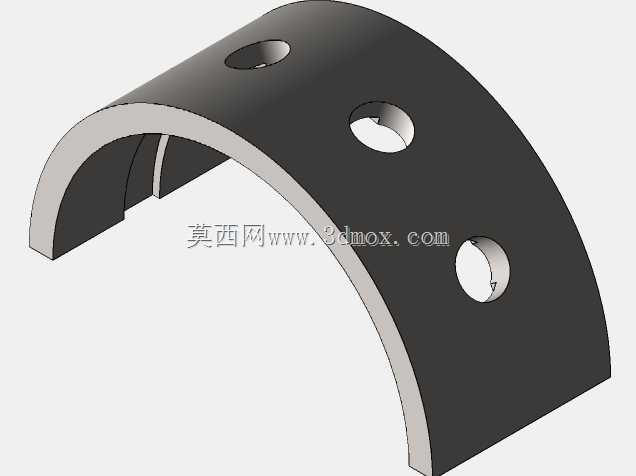

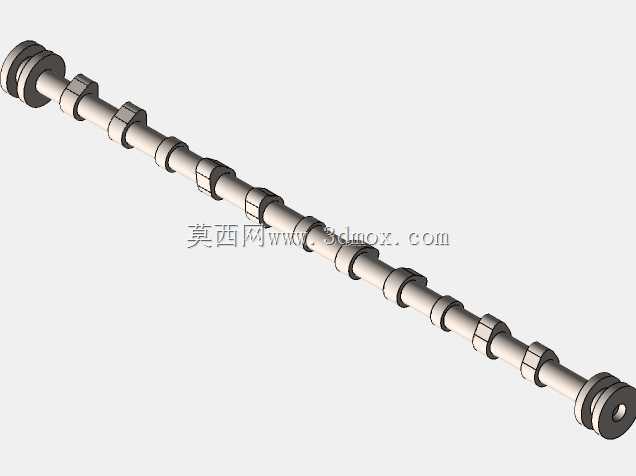

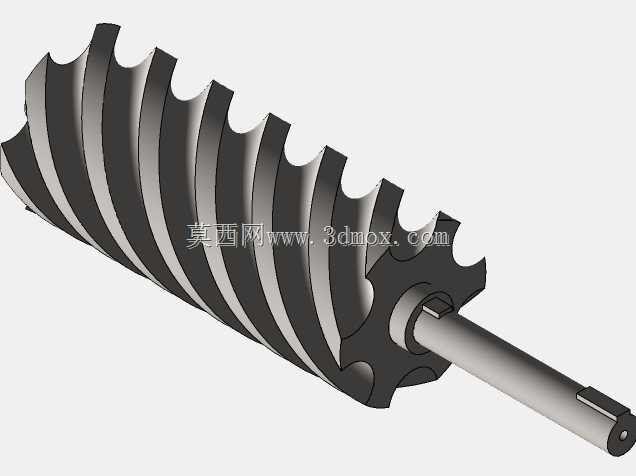

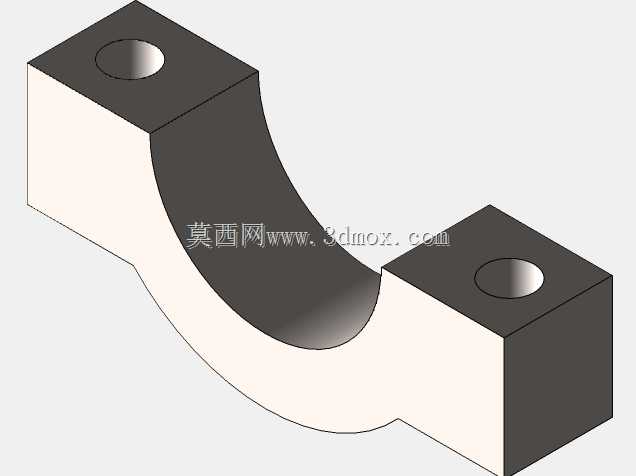

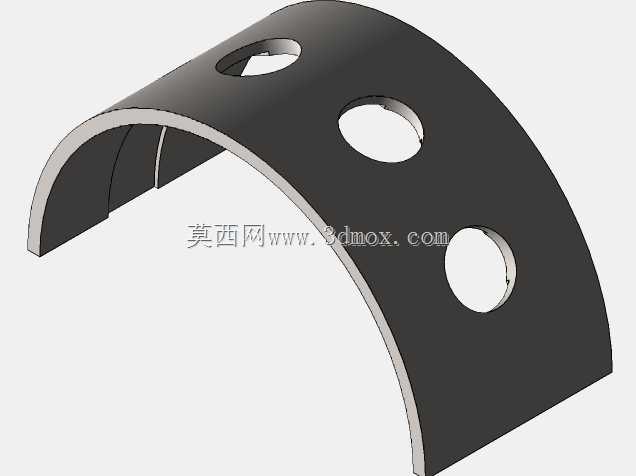

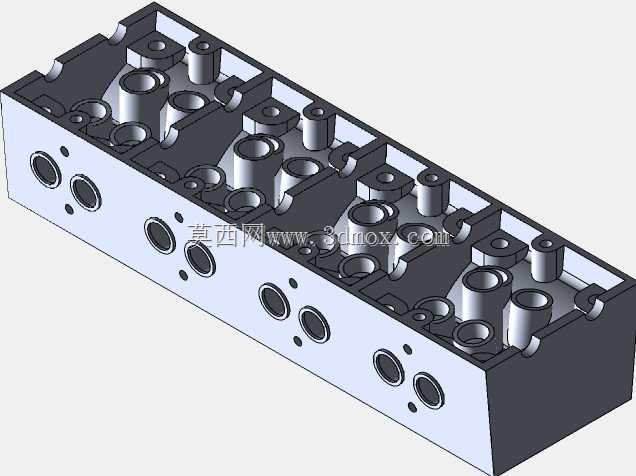

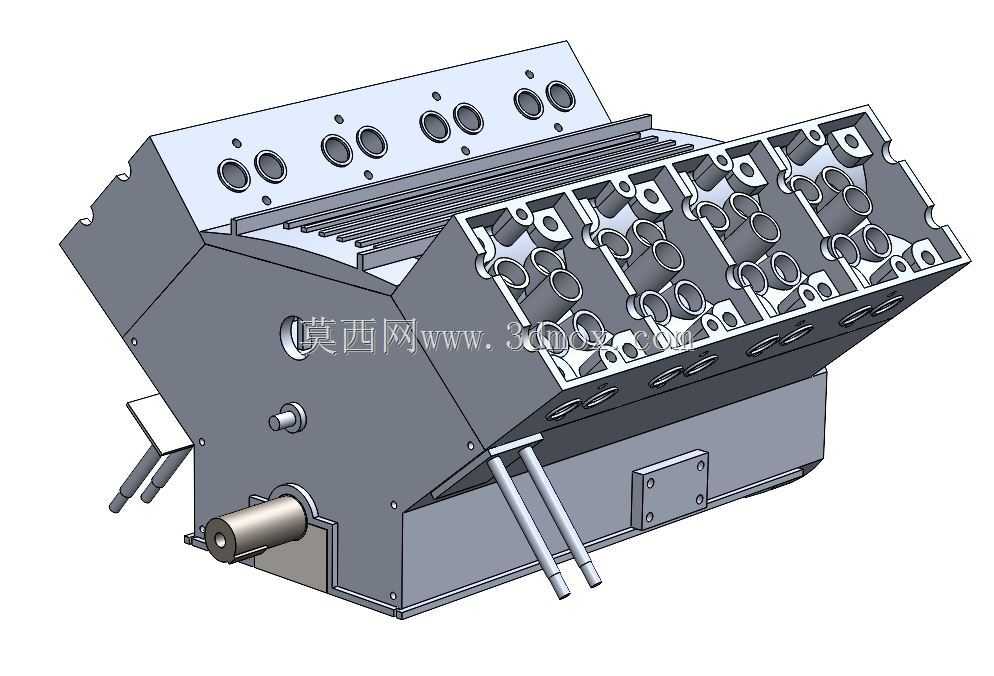

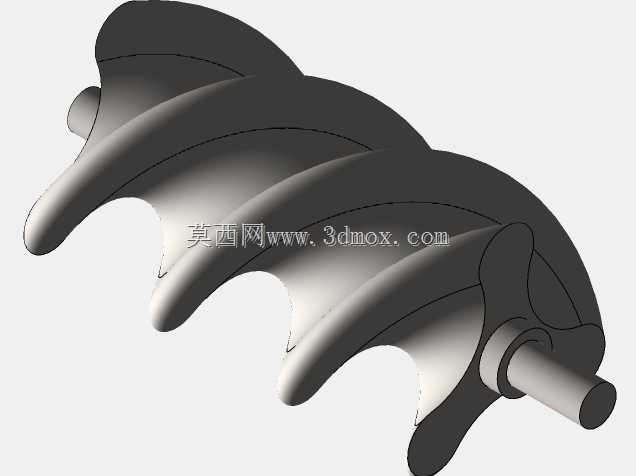

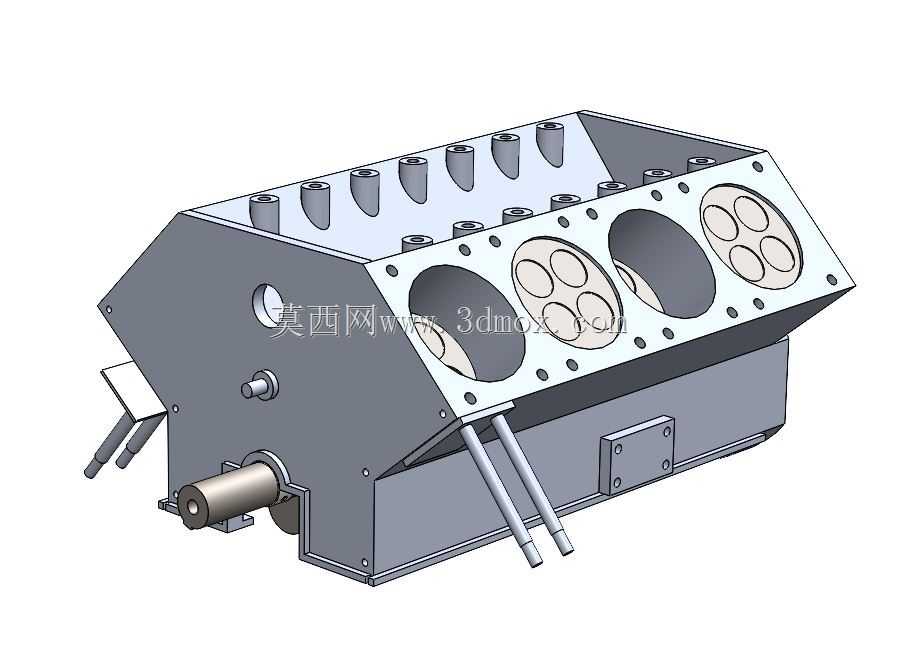

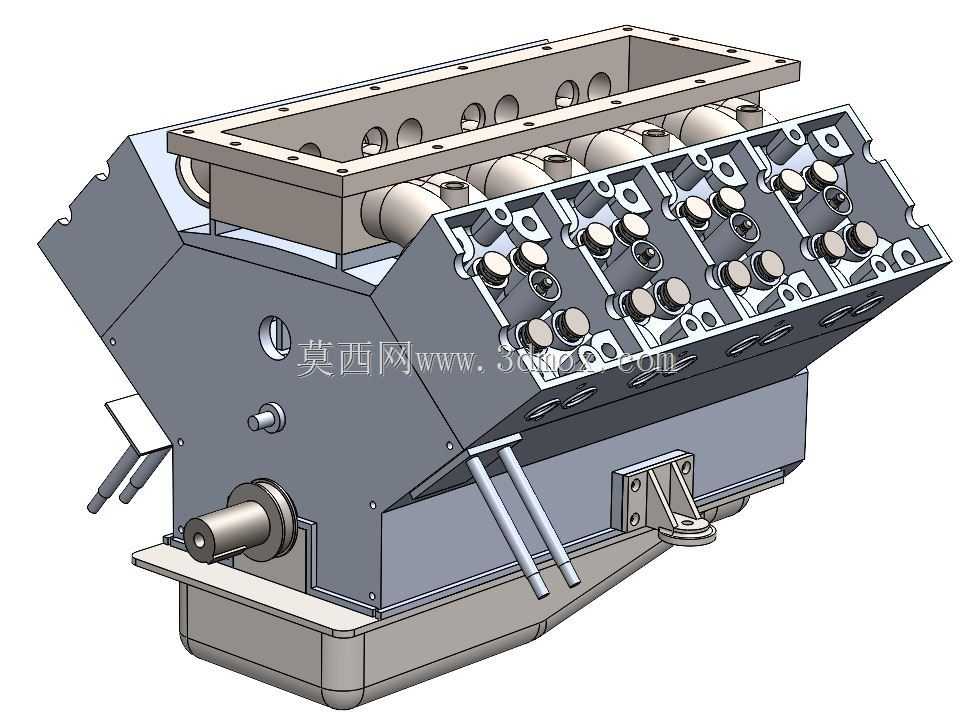

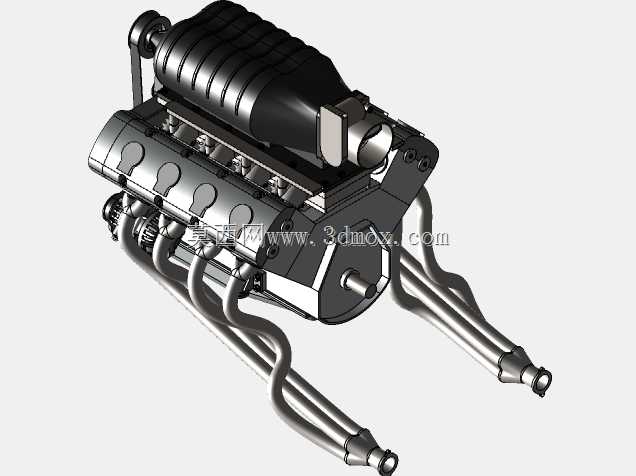

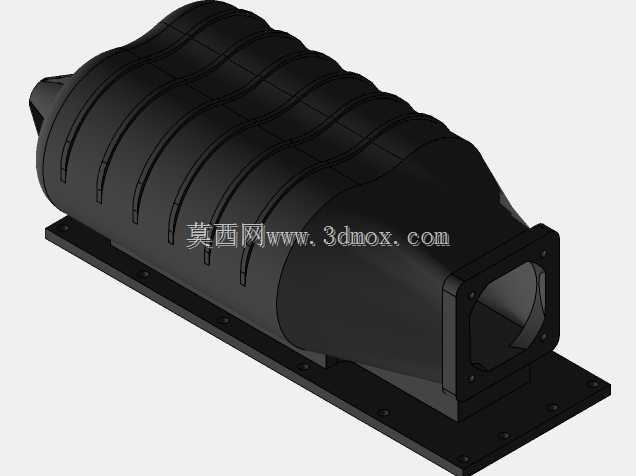

　　从实际用途来看，这套总成覆盖了乘用车大排量高性能动力单元的典型构成：V型八缸基体采用两侧对称缸体布局，曲轴居中布置，轴颈轴承与连杆活塞组按发火顺序完成运动约束；顶置双凸轮轴布置在两列气缸盖上，配合24个提升阀完成进排气门的定时启闭，火花塞与点火线圈按缸序独立布置，喷油嘴和燃油导轨沿进气侧排布，能够清晰展示四冲程发动机进气压缩、做功排气的循环过程。顶部加装的双螺杆增压器通过皮带轮系从曲轴端取力，对进入歧管的空气进行预压缩，匹配长管式排气歧管与进气歧管的流道走向，可直观呈现机械增压方案提升进气充量、提高整机输出扭矩的工作逻辑。

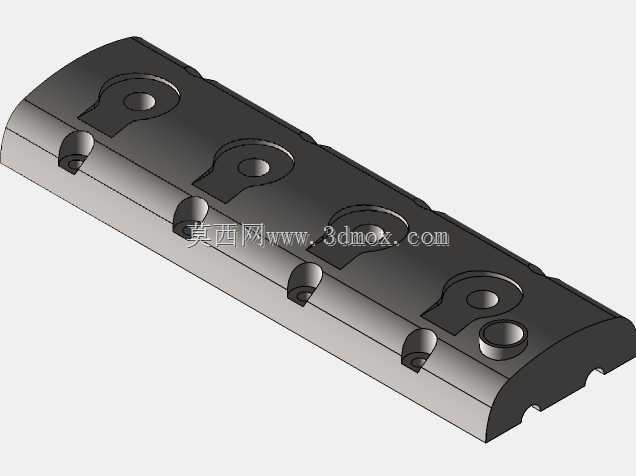

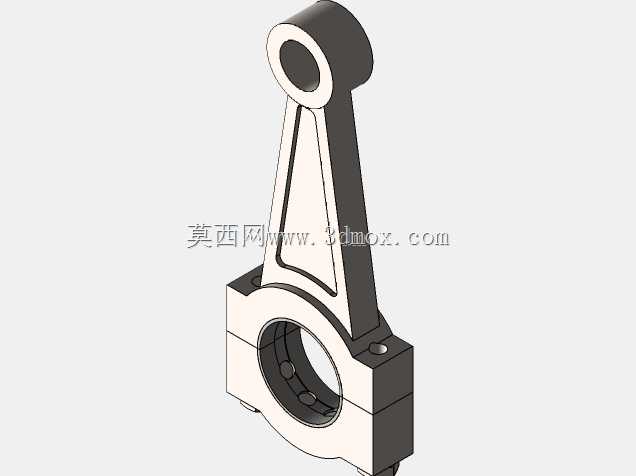

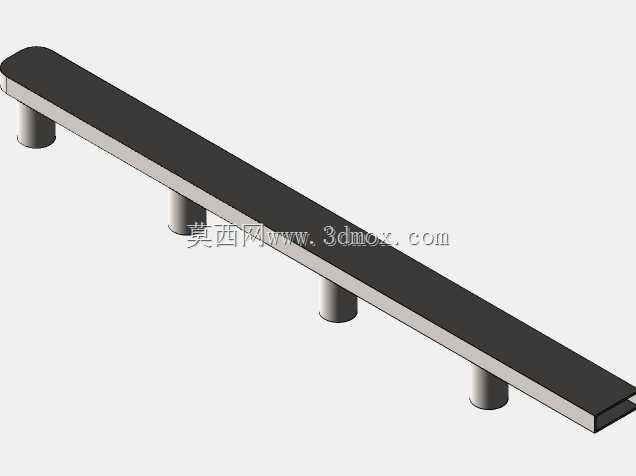

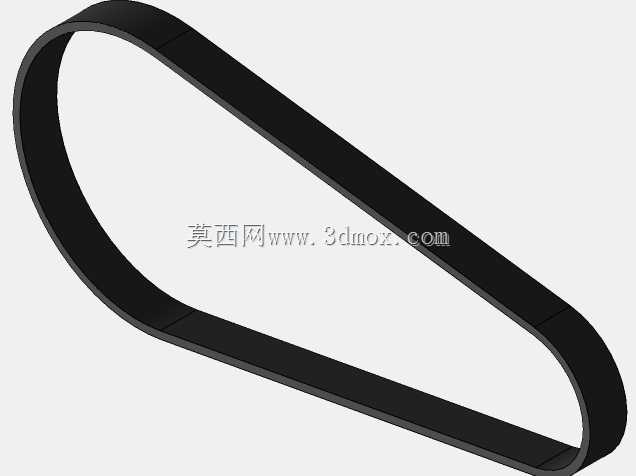

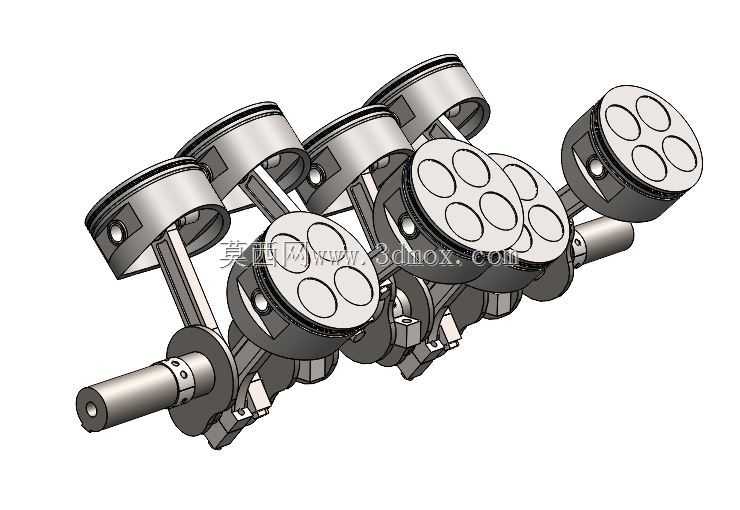

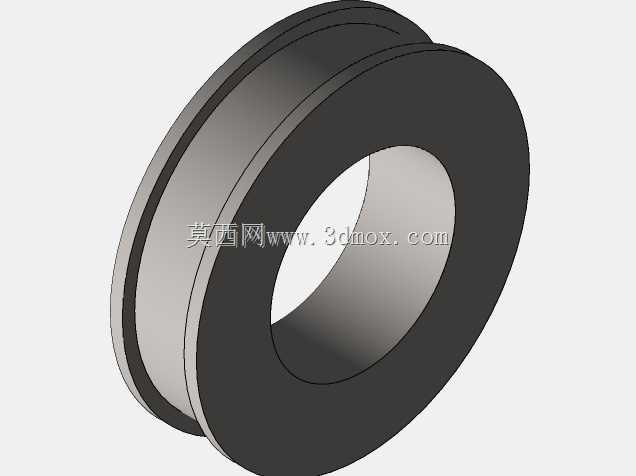

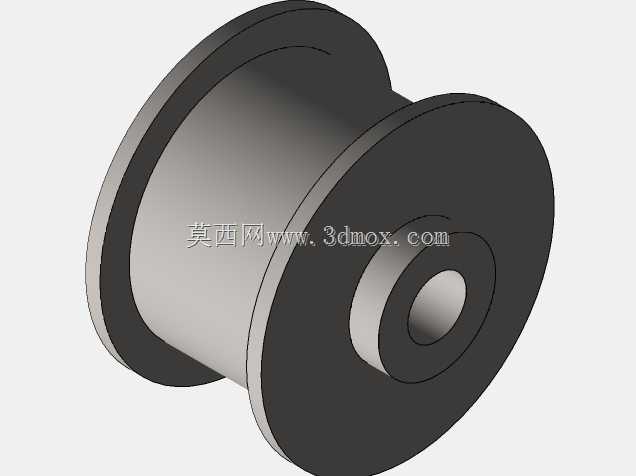

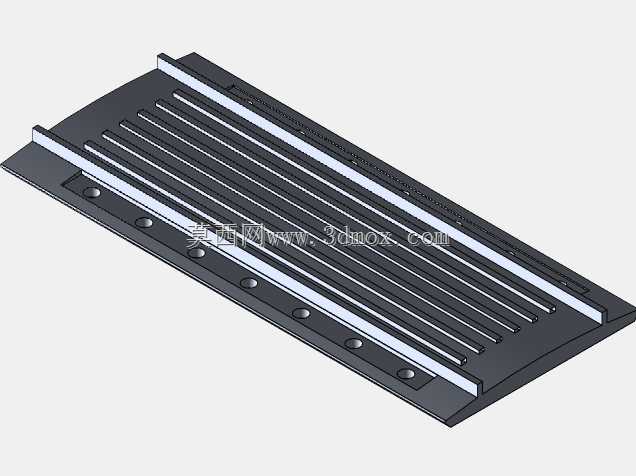

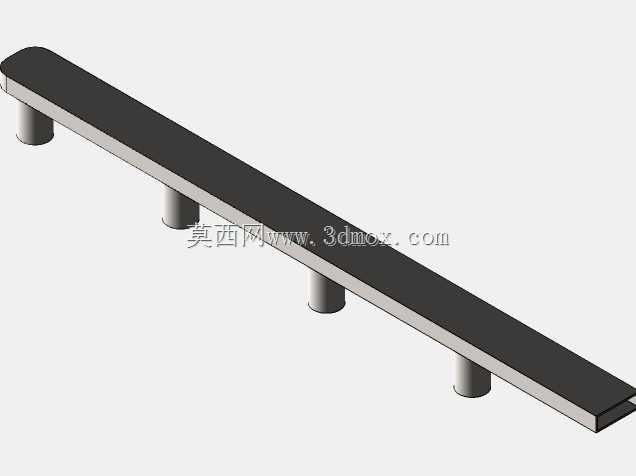

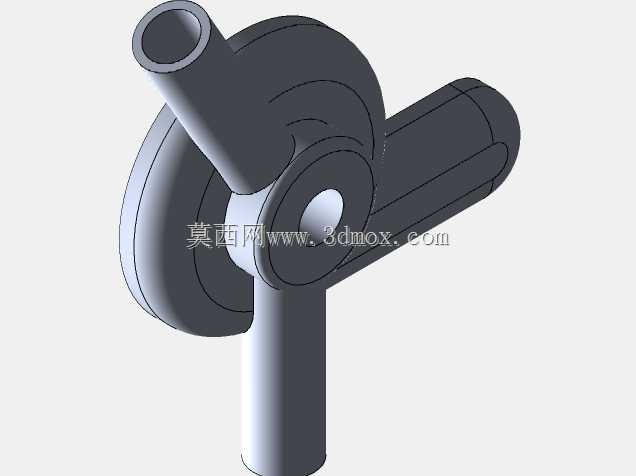

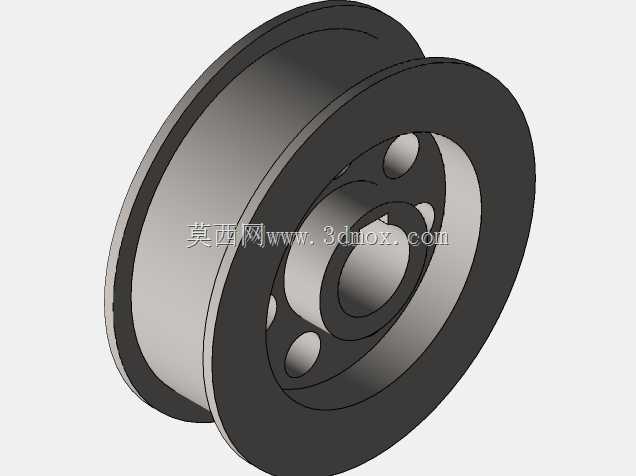

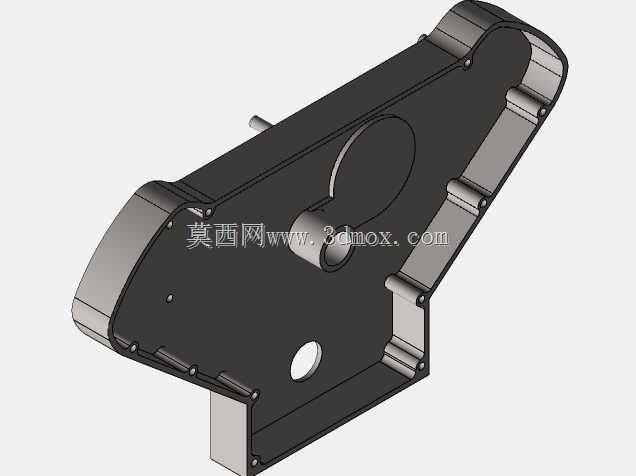

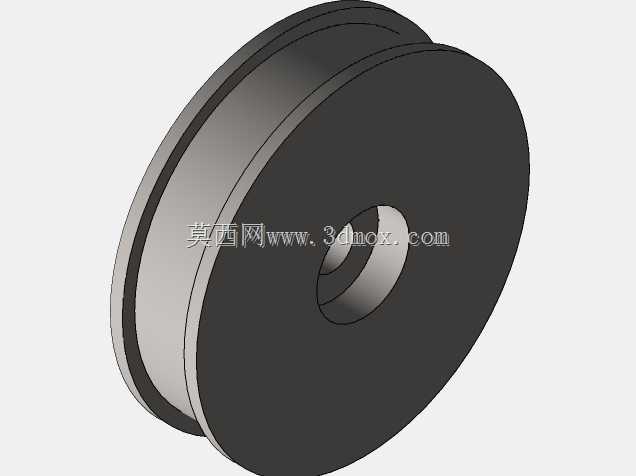

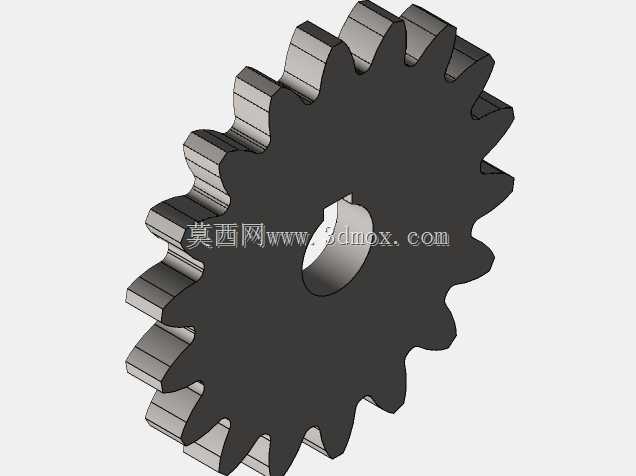

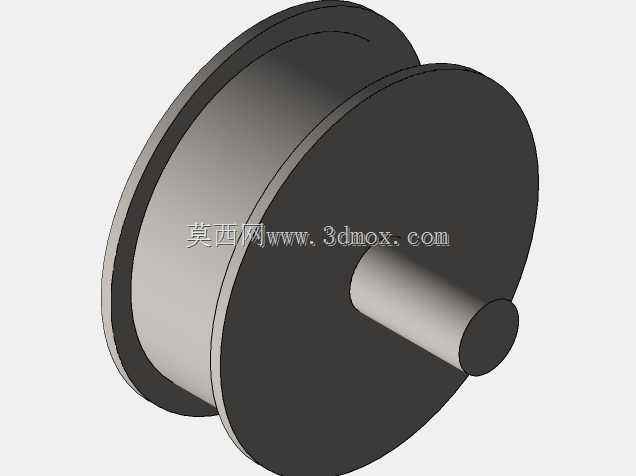

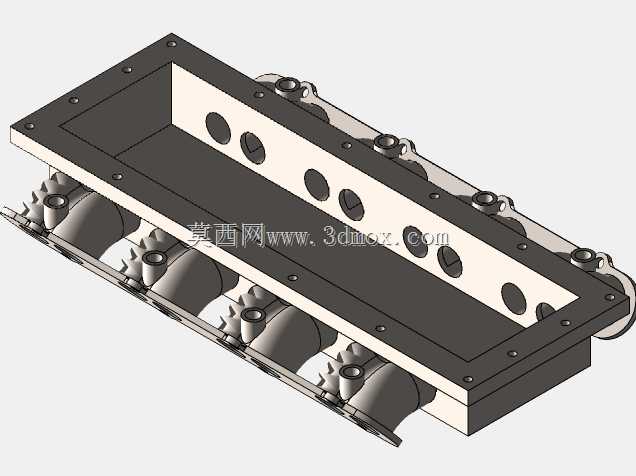

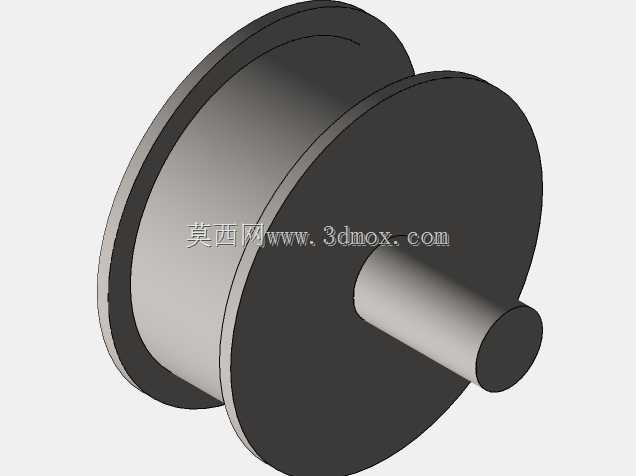

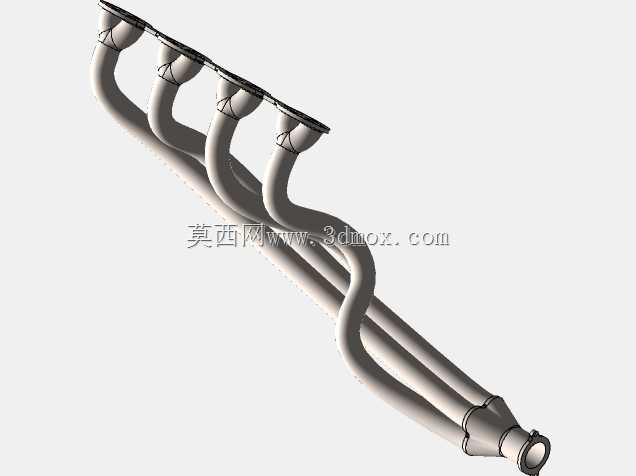

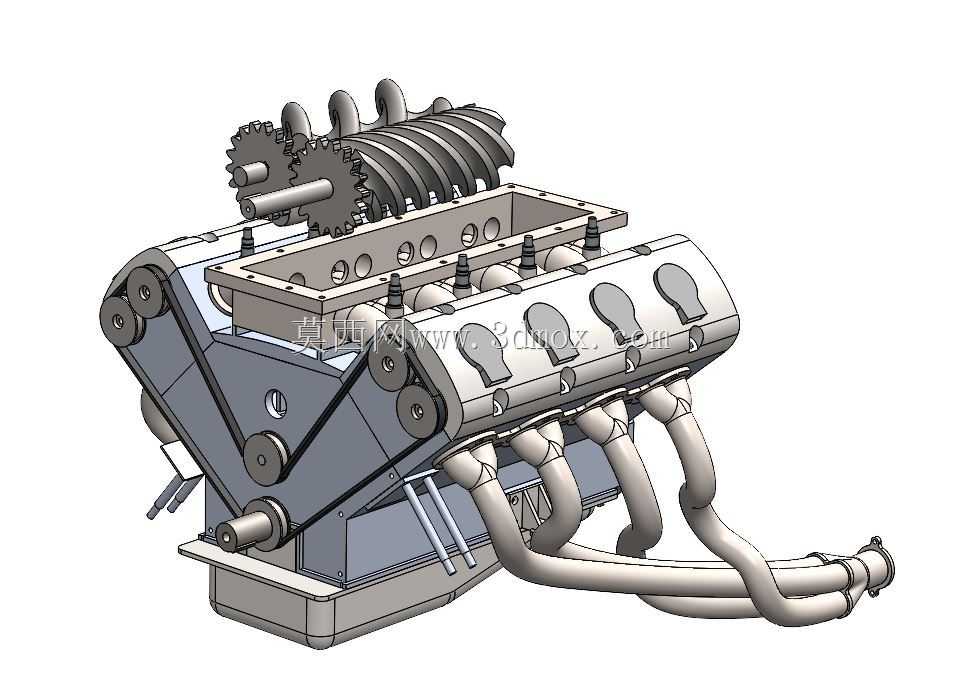

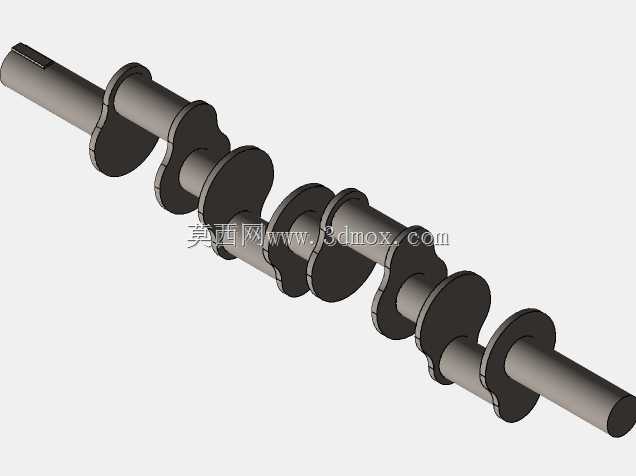

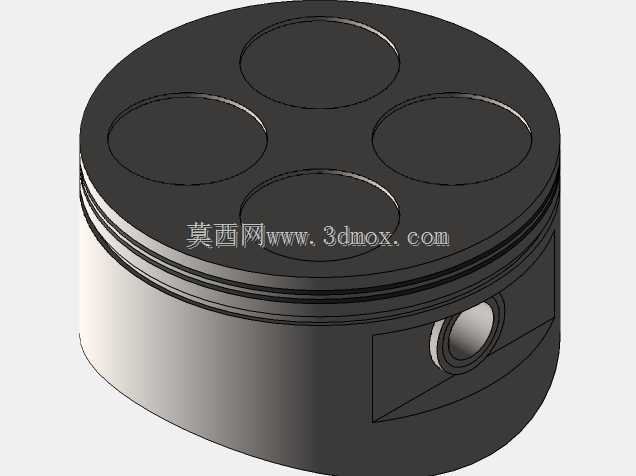

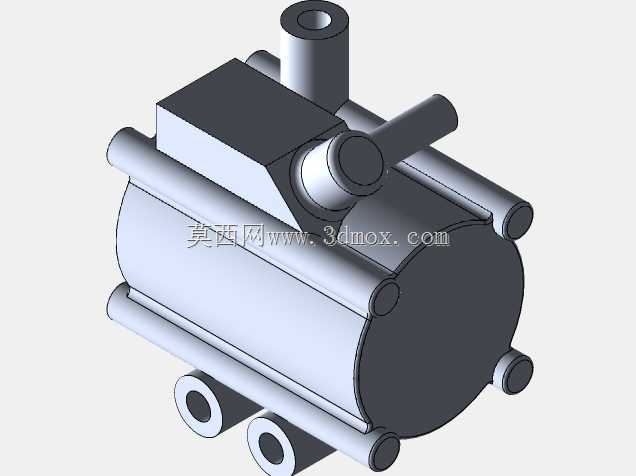

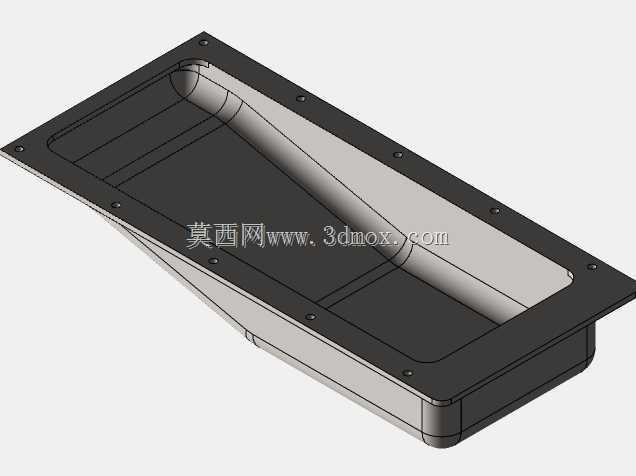

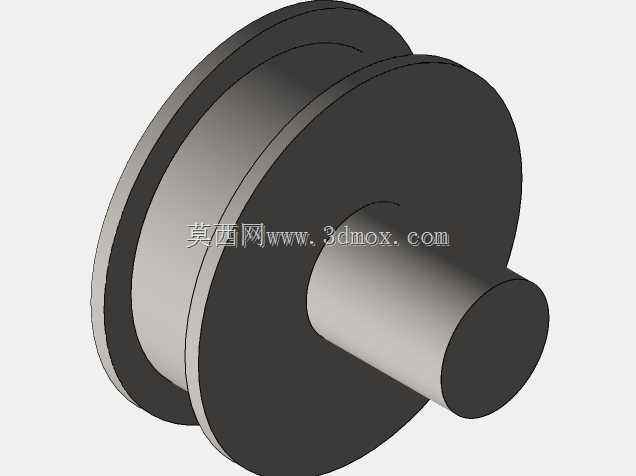

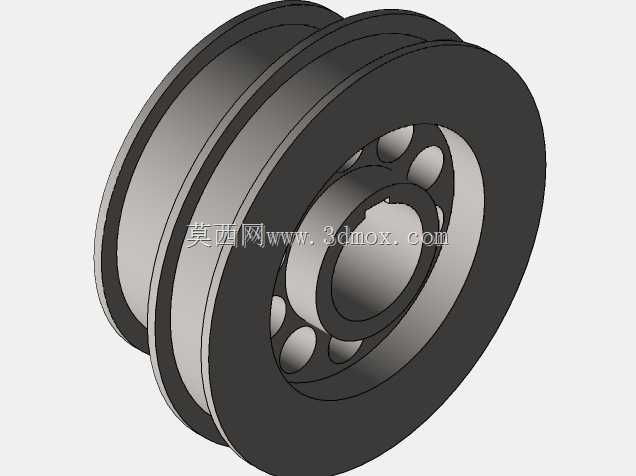

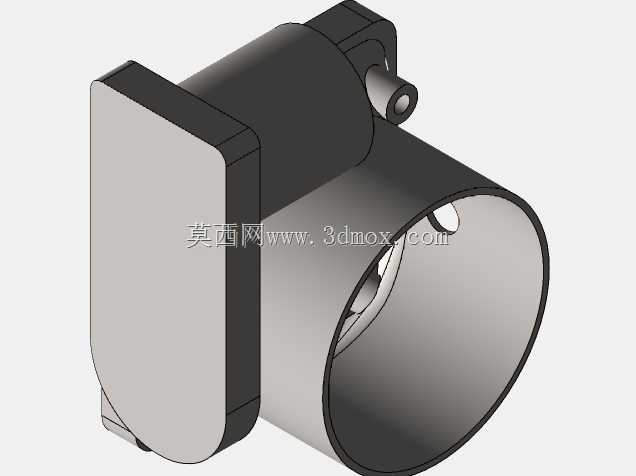

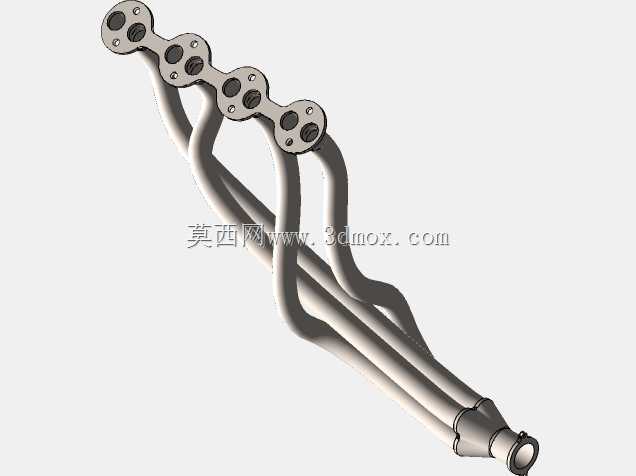

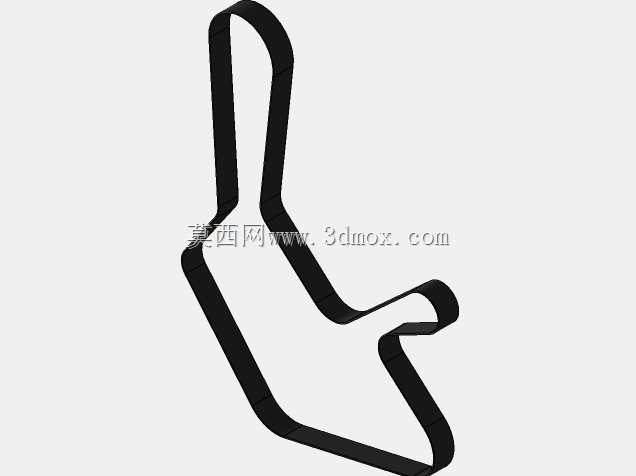

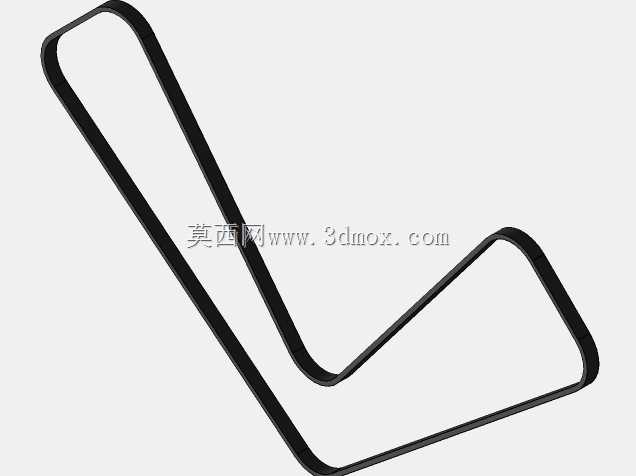

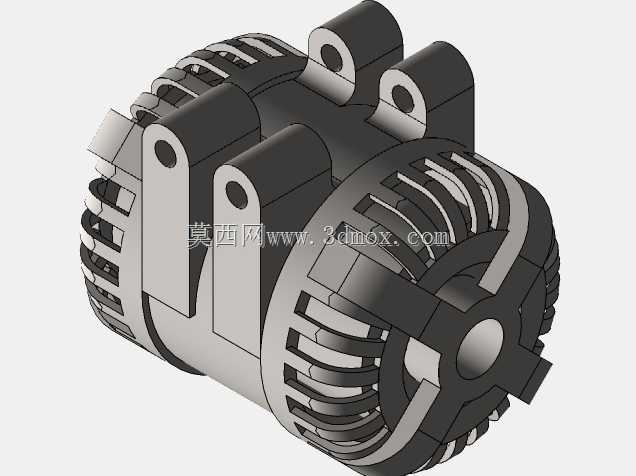

　　设计思路上，模型优先保证运动机构的约束合理性：皮带传动特征与凸轮轴齿轮传动关系均按实际传动路径搭建，曲轴、轴颈轴承、连杆活塞（含活塞环）、气缸盖、缸盖罩、长管式排气歧管、进气歧管、喷油嘴、燃油导轨等核心组件的相对位置符合真实发动机装配顺序；附件驱动系统整合了水泵、动力转向泵、变速器传动盖、带惰轮与皮带张紧器的蛇形皮带回路，前端皮带轮系的包角、张紧轮摆臂位置、各附件轴的中心距布局都参考量产V8机型的常规布置边界，避免出现传动干涉。油底壳位于缸体下部，承担储油与曲轴箱封闭功能，增压器安装在进气歧管上方的支架平台上，进气出口通过转接结构与节气门体连通，整体堆叠关系符合前置后驱车型动力舱的纵向布置习惯。

　　外形与安装边界方面，V型缸体夹角取常规高性能机型的90度区间，整机长度方向从前端附件轮系到后端变速器结合面覆盖曲轴输出全段，宽度方向由两列排气歧管最外端轮廓决定，高度方向从油底壳底面到增压器顶部进气口为最大竖向尺寸；安装支点集中在缸体两侧的机脚位置与变速器壳体连接法兰，外围皮带轮、排气管路、点火线圈接插件均预留了操作空间，拆解时可按从外到内的顺序依次移除皮带、附件、缸盖罩、配气机构、缸盖、活塞连杆组与曲轴，完整呈现内燃机的层级装配关系，为后续工程细化、运动仿真与教学演示提供清晰的结构参照。
