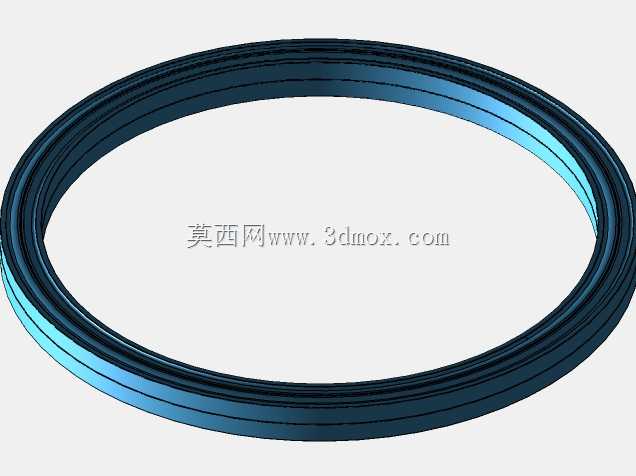

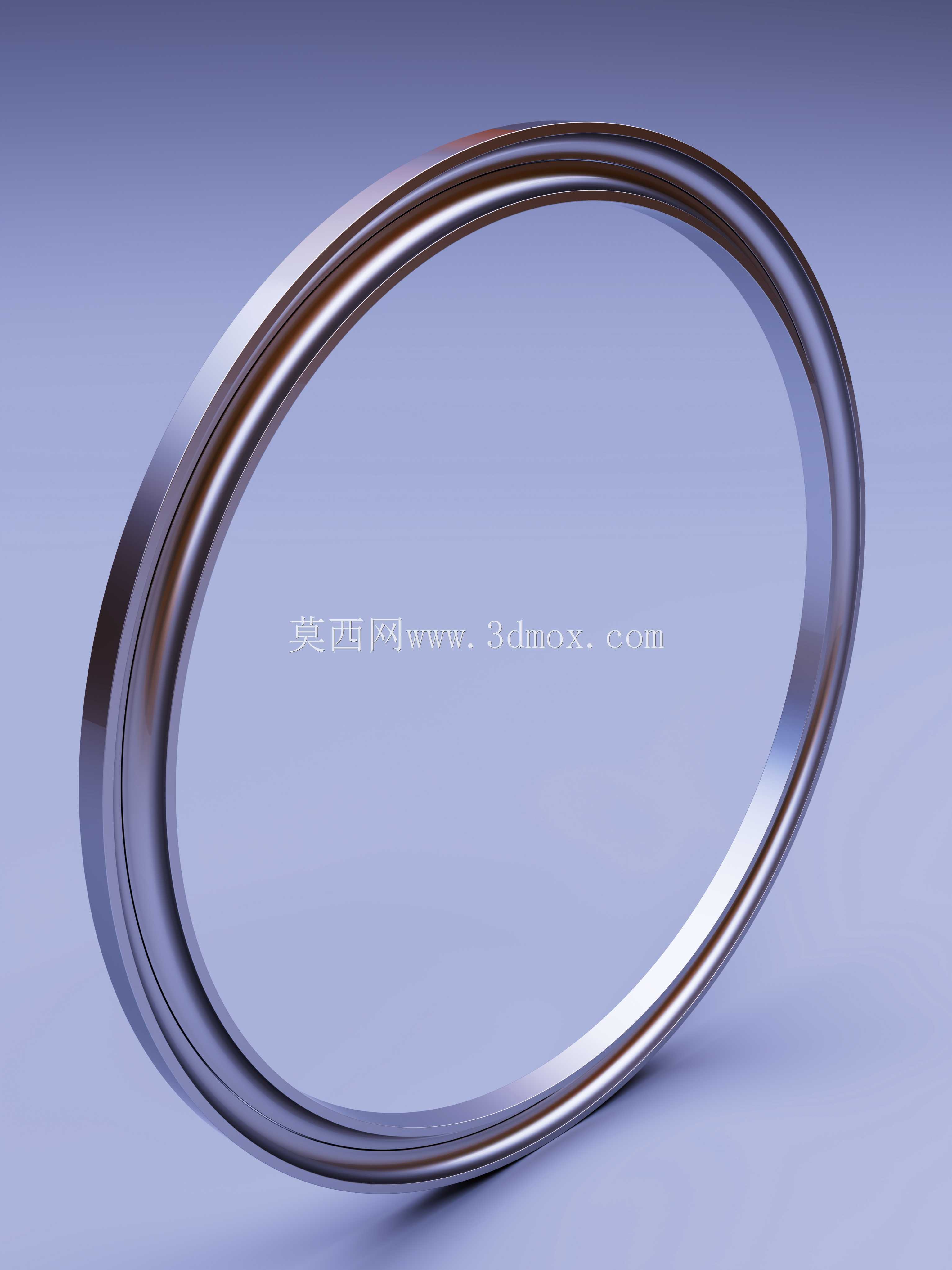

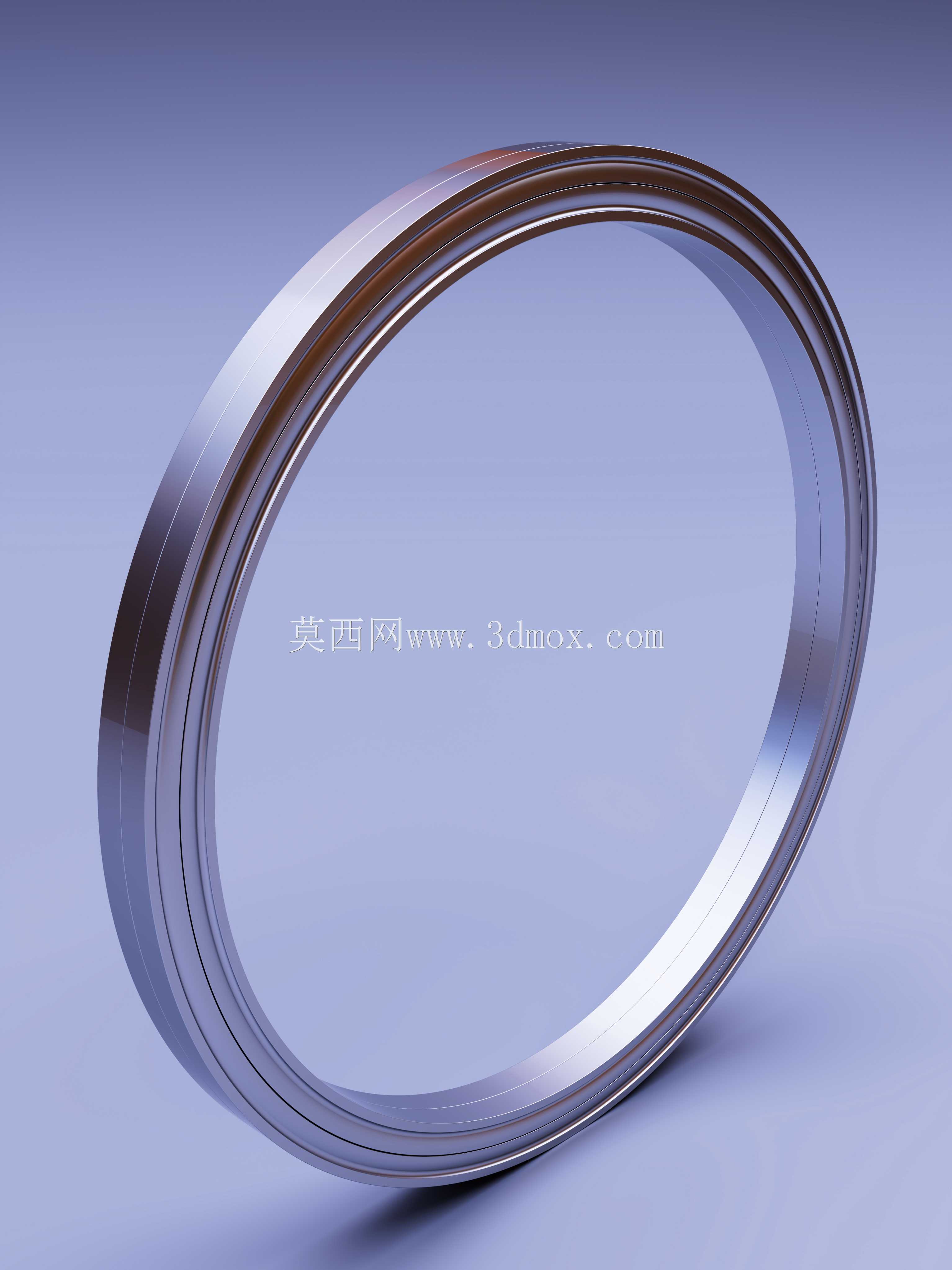

多层无保持架径向轴向组合滚珠轴承结构

　　该结构面向高集成度旋转支承场景，适用于安装轴向空间受限、同时需要承受径向载荷与双向轴向载荷的精密设备，例如小型回转工作台、紧凑式谐波输出端支承、光学调整架、微型摆动机构以及通讯设备内部的精密转动关节。常规单列深沟球轴承在这类位置往往需要成对布置，并通过隔套、锁紧螺母或端盖调整游隙，零件数量多，装配链长；角接触球轴承虽可承受联合载荷，但对安装同轴度、预紧力和配对方式较敏感。该模型将多层滚动体直接布置在同心环道之间，用一组嵌套式轴承环完成径向和轴向约束，减少了独立保持架、隔圈和配对调整环节，适合在三维布局阶段快速验证紧凑支承方案。

　　从受力路径看，滚动体并非只在单一径向沟道内工作，而是分布在多层球面与环形通道之间。内层、中层和外层滚动体在周向交错排列，球心相对相邻层形成对角错位，使载荷能够通过多个接触点逐层传递。径向力作用时，力线由内圈滚道经滚动体传至中间环，再由中间环经另一层滚动体传至外圈；轴向力作用时，滚动体与对应环形支承面之间形成斜向接触，从而限制内、外环之间的轴向窜动。这种布置的关键不在于单纯增加球数，而在于让各层球心、滚道曲率中心和通道截面中心保持明确的几何关系，避免载荷集中到某一层或某一侧。

　　建模时需要重点处理三类边界。第一是滚动体与滚道的接触边界，球径略小于滚道圆形通道轮廓，理论上保留点接触关系，而不是让球面与通道面大面积贴合；这样可以在渲染和运动分析中清楚表达滚动接触位置，也能提示实际加工中必须控制曲率半径和表面硬度。第二是相邻轴承环的装配边界，各层环体同轴布置，径向厚度受滚动体直径、接触角和环壁强度共同约束，不能为了缩小外形而无限减薄中间环。第三是整机安装边界，轴承外径、内径和宽度决定了它能否嵌入壳体孔与轴颈之间，端面还需考虑压盖、挡圈或锁紧结构的空间；若直接用于工程设计，应在模型外侧预留轴承座配合公差，在内孔预留轴配合公差，并在端面留出润滑、密封和拆装工具的操作位置。

　　无保持架结构带来较高的滚动体填充率，在相同外形尺寸下可布置更多接触点，理论上有助于提高支承刚度和抗复合载荷能力；但也对滚动体之间的间距控制提出要求。若滚动体在周向完全挤满，运转时球与球可能发生摩擦接触，温升和磨损都会增加。实际设计中可通过分层错位、局部间隔件或表面处理控制相邻球的运动关系，也可在低速摆动、短时承载或以静态定位为主的机构中采用更密集的排布。模型中多层球道同心嵌套，便于设计者观察滚动体在径向和轴向方向上的相对位置，也可用于检查极限摆动时滚动体是否越出滚道、中间环是否与相邻壳体发生干涉。

　　从尺寸链角度看，该类轴承不能只关注单一内径或外径。内圈孔决定轴的安装基准，外圈圆柱面决定壳体定位基准，两端面决定轴向压紧位置；多层环的同轴度、滚道圆度、球径分组差以及通道表面粗糙度都会影响旋转灵活性。若用于高速连续运转，还需补充润滑腔、防尘密封和热膨胀间隙；若用于低速精密分度，则应重点控制轴向预紧和接触角一致性。三维结构中滚动体、环体和通道均以可见实体表达，能够直接用于剖视检查、装配关系确认和接触点推演，为后续工程图绘制、公差标注以及承载校核提供清晰的几何基础。
