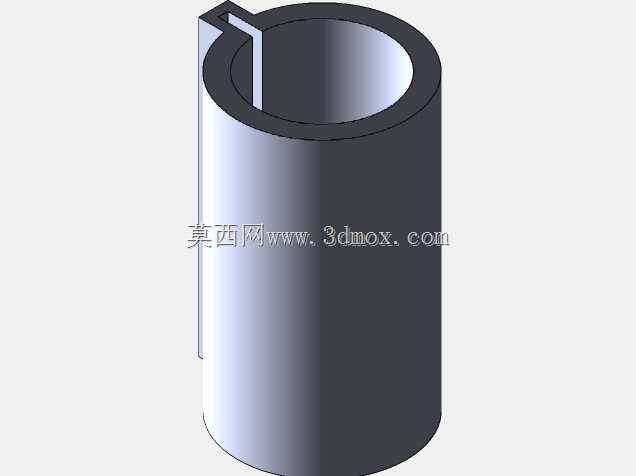

带顶部挂耳的空心圆柱套筒结构件

　　在小型代步移动器械的轮系周边布局里，这类薄壁筒状件常被用作走线防护套、轴端隔套或是线束收纳筒体，实际装机时它既可以套在小径立柱外侧做轴向限位，也能固定在车架管件旁容纳刹车线、控制线，避免线缆外露被轮体碾压、被路面飞溅的碎石剐破。从结构形态上看，主体为等壁厚空心圆筒，内壁全程贯通无台阶，穿装线缆或者套装轴件时不会出现卡滞死角，外壁为连续圆柱面，和相邻安装座的抱箍配合时接触面积均匀，抱紧后不会出现局部应力集中压裂筒壁的问题。筒体顶端延伸出一体成型的折边挂耳，挂耳上开出矩形通槽，这个结构的设计初衷是替代额外加装的扎带或者固定卡扣：装机时直接将挂耳卡入车架上预设的卡位凸台，或是穿入螺钉完成径向定位，不需要在筒壁额外钻孔，

　　既保留了筒体整体的刚性，也省去了后续装配时额外采购紧固件的工序。建模过程中先以旋转特征生成空心筒本体，壁厚取值兼顾轻量化和抗挤压能力，日常使用中即使受到侧向轻微磕碰，筒壁也不会出现凹陷变形；顶部挂耳和筒体交接位置做了平滑过渡处理，避免直角转角处出现应力集中，在器械长期行驶振动的工况下，挂耳根部不会产生疲劳断裂。尺寸边界方面，筒体的外径要和配套抱箍的内孔间隙控制在合理范围，间隙过大装配后会出现晃动，间隙过小则装拆时需要强行敲入，维护便利性很差；筒体的轴向高度要覆盖需要防护的线缆段，两端预留少量伸出量，避免线缆从筒口位置弯折出现死折；顶部挂耳的外伸长度不能超出相邻轮体的转动包络面，否则轮体转向时会和挂耳发生运动干涉，

　　挂耳上的槽口宽度要匹配对应固定螺钉的杆径，槽口边缘和筒体外壁保留足够的连接宽度，保证挂耳受拉时不会从根部撕开。实际应用场景里，这类件在手动轮椅、电动代步车的车架走线布局中使用率很高，也可以简化改造成小型设备上的笔筒式收纳座、杆类零件的防护衬套，结构没有复杂曲面，加工时既可以采用塑料注塑成型，也可以用金属板材卷制后焊接挂耳，不同材质选型下只需要对应调整壁厚参数即可满足强度需求。建模时全程参数化驱动，修改筒体内径、外径、高度、挂耳槽位尺寸都可以快速更新整体形态，后续同系列不同规格的代步器械做衍生设计时，只需要调整几个关键参数就能生成适配的新版本零件，不需要重复绘制草图，能大幅缩短周边辅件的设计周期。筒体内壁做光滑处理，穿线时不会刮伤线缆外层绝缘皮，开口端面做锐边倒钝，装配人员操作时也不会被锋利边缘划伤，所有细节设计都围绕装机实用性展开，没有多余的装饰结构。
