EDM削弱一次成型插入电极工装结构

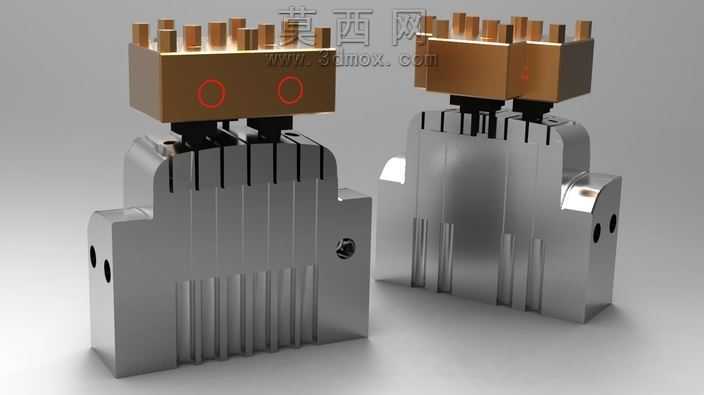

本作品为电火花加工用一次成型插入电极结构，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循电火花加工的工艺公差要求，重点针对电极安装基座、放电工作端的配合间隙做了精细化参数约束，确保加工过程中电极的定位精度满足微米级加工需求。模型渲染阶段采用金属材质分层赋予方案，下部基座部分赋予哑光不锈钢材质，调整粗糙度参数模拟实际工装的金属磨砂质感，还原金属表面细微的切削纹理与漫反射效果；上部电极工作端赋予紫铜材质，调整金属度与反射参数，呈现铜电极特有的暖调金属光泽与柔和反光特性，同时在基座与电极的连接位置添加黑色绝缘隔层材质，还原实际工装的绝缘结构设计。结构设计上，整体采用对称式分体布局，左右两组电极单元可同步完成对应位置的放电加工，基座侧面设计有定位销孔与锁紧螺孔，可快速完成与电火花机床主轴的装夹固定，基座表面设计有均匀分布的散热槽结构，可在长时间放电加工过程中加快热量散发，减少电极热变形对加工精度的影响。设计思路围绕EDM削弱加工的一次成型需求展开，在公差预留环节特意在公差错位区域预留了拆取与坐标校准空间，无需二次拆分电极即可完成整组特征的一次放电加工，有效减少多次装夹带来的定位误差，提升加工效率与成型一致性。模型在结构细节上还原了电极工作端的多组柱状放电头，每个放电头的端面尺寸、排布间距均严格对应待加工工件的型腔特征，基座的边角位置做了倒角处理，避免装夹过程中出现磕碰损伤，连接位置的卡槽结构可实现电极的快速更换，适配不同规格的加工需求，整体结构兼顾了加工精度、装夹便捷性与使用耐久性，完全适配注塑模具型腔的电火花削弱加工场景。
