正弦运动调节双层承载工装平台

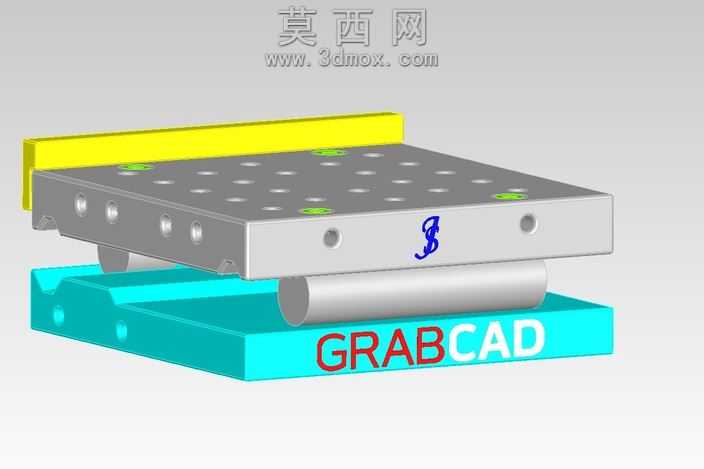

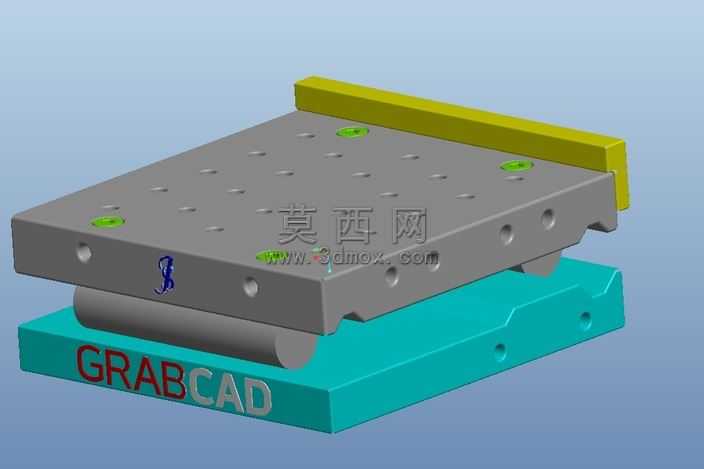

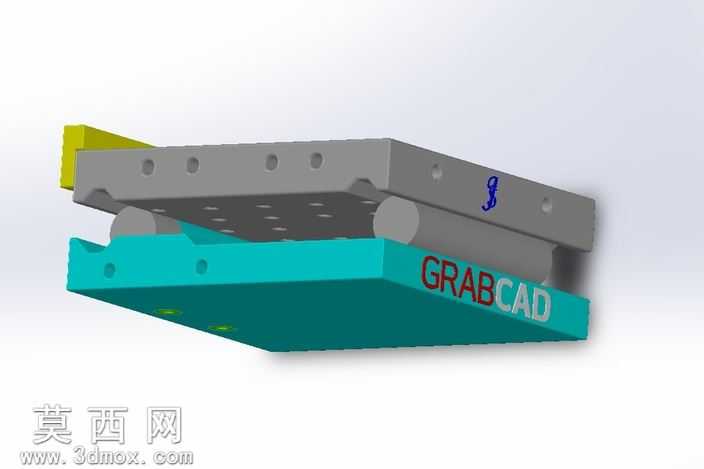

本作品为基于正弦运动原理设计的双层可调式承载工装平台，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械装配的公差配合要求，对每一处连接结构、运动副都做了精准的尺寸约束，确保各部件装配后无干涉、运动逻辑顺畅。模型渲染阶段采用了写实的材质赋予方案，上层承载板设置为哑光灰色金属材质，模拟经过表面氧化处理的硬质铝合金板材质感，下层基座采用青蓝色哑光工程塑料材质，清晰区分固定基座与活动承载部分的功能差异，中间的圆柱辊轴采用亮面金属材质，还原精密加工钢辊的光滑表面特性，渲染时添加了柔和的环境漫反射光，让模型的结构轮廓、装配层次清晰呈现，同时保留了部件表面的细微加工纹理，提升整体视觉真实度。从结构设计来看，该平台分为上下两层板状主体，上层板底面设置有与正弦运动轨迹匹配的弧形导向槽，下层板上方安装有圆柱承载辊，辊轴嵌入导向槽内，当辊轴沿水平方向移动时，会通过导向槽的曲面轮廓带动上层板产生规律的正弦式升降位移，可实现特定行程内的平稳高度调节，平台上下层板体上都预留了规则排列的安装孔位，方便后续加装工装夹具、固定待加工或待检测工件，板体边缘做了倒角处理，避免尖锐边角带来的操作安全隐患。设计思路围绕小行程平稳调节的工装需求展开，摒弃了传统螺纹调节的卡顿、间隙问题，利用正弦曲面的平滑传动特性，让整个调节过程的位移变化连续无冲击，既可以作为小型加工设备的可调工作台使用，也可以作为自动化检测线的工件承载定位工装，适配需要规律位移输出的轻载工装场景，建模过程中对运动行程做了参数化关联，使用者可根据实际使用需求修改辊轴直径、导向槽曲面参数，快速调整平台的调节行程与位移变化规律，具备较强的结构拓展性。
