SUHNERAWFSE1050主轴电机三维建模作品

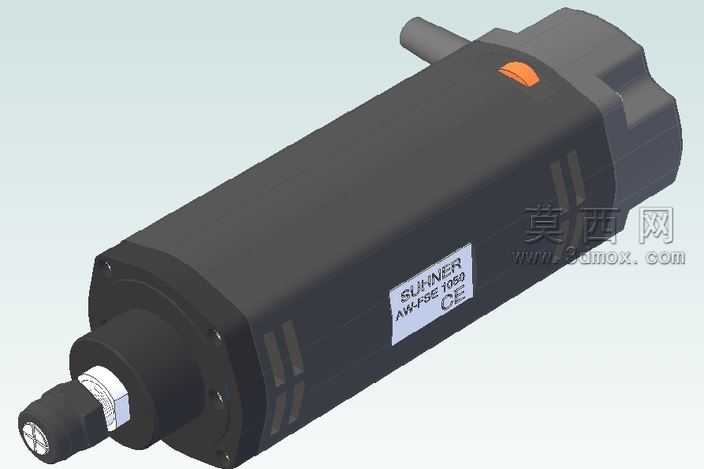

本作品为SUHNER品牌AWFSE1050型号主轴电机的三维数字化建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款主轴电机的全部外观结构与细节特征。建模阶段以实物的多视角影像为参考基准，先通过基础几何体搭建电机主体的轮廓框架，逐步细化各部分结构：电机主体为长圆柱型壳体结构，建模时精准还原了壳体表面的散热槽结构，通过拉伸切除的方式做出均匀分布的散热凹槽，保证散热结构的尺寸比例与实物完全一致；前端输出轴部分还原了夹头结构、锁紧螺母以及轴端的接口细节，清晰呈现出主轴装夹刀具的连接结构特征；壳体侧面的出线接头、顶部的橙色标识按键、侧面贴附的品牌型号标签区域都做了精细化的建模处理，标签区域通过草图绘制还原了品牌标识与型号文字的排版布局，保证外观辨识度。材质渲染阶段，为电机主体壳体赋予了哑光黑色工程塑料材质，调整材质的粗糙度参数还原实物壳体的磨砂质感；前端金属轴件、锁紧螺母部分赋予了金属镀铬材质，调整反射参数呈现金属部件的光亮质感；出线接头部分赋予了深灰色硬质塑料材质，顶部橙色按键赋予了亮面橙色塑胶材质，标签区域通过贴图映射的方式还原了白底黑字的标签效果，整体渲染效果贴近实物的视觉质感。结构设计上，该模型完整拆分了电机的主体壳体、前端主轴组件、侧方出线接头、顶部操作按键等独立结构部件，各部件之间的装配关系完全匹配实物的装配逻辑，壳体的连接孔位、端盖的配合台阶都做了准确的还原，可用于设备装配模拟、主轴布局干涉检查等场景。建模过程中对曲面过渡做了精细化处理，电机壳体与端盖的衔接处做了圆角过渡处理，避免尖锐棱角的失真问题，各部件的比例经过反复校准，保证整体模型的尺寸精度符合工业建模的使用要求，可直接导入装配场景作为加工设备的主轴动力部件使用，也可用于产品展示、教学演示等相关场景。
