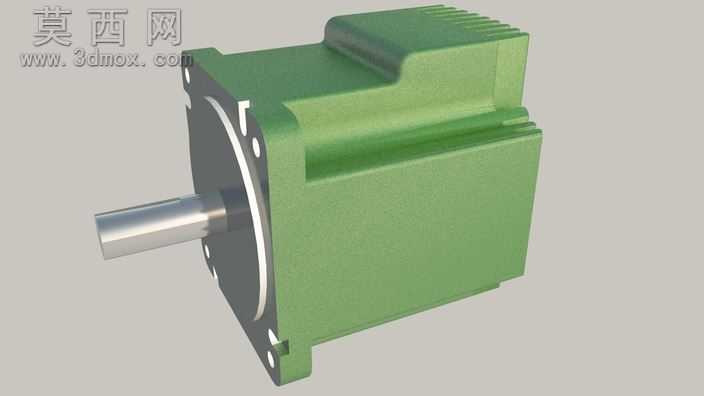

MDrive34步进电机三维结构设计

本模型为MDrive34步进电机的三维参数化建模成果，建模过程严格遵循步进电机的实际工业设计规范，完整还原了该型号电机的全部结构细节。建模阶段首先依据步进电机的法兰安装尺寸、轴伸规格、机身外形参数搭建基础基准体系，通过拉伸、旋转、切除等基础特征完成电机主体外壳、前端法兰端盖、后端散热壳体的基础轮廓构建，针对外壳表面的散热鳍片结构，采用阵列特征实现等距排布的散热筋建模，保证鳍片的厚度、间距、高度完全匹配实物的散热设计要求。输出轴部分单独完成轴径、键槽、轴肩的细节建模，还原轴伸端的装配定位特征，端盖部分的安装孔、定位止口均按照标准安装尺寸进行参数化绘制，确保模型可直接用于装配仿真验证。材质渲染阶段，为电机外壳赋予哑光铸铝材质，调整材质的粗糙度、金属度参数还原工业电机壳体的磨砂金属质感，输出轴部分赋予光亮钢材材质，通过高光反射效果区分轴件与壳体的材质差异，端盖的安装螺丝部位单独赋予镀锌紧固件材质，提升模型的真实感。结构设计上完整还原了集成式步进电机的机身布局，将驱动模块与电机本体的集成结构在模型中完整体现，后端的驱动模块外壳与电机主体的衔接过渡自然，边角的倒角、圆角特征均按照工业产品的工艺要求进行处理，避免出现尖锐棱角的建模误差。整体模型的各部件装配关系清晰，法兰端盖与机身的配合面、输出轴与前端盖的轴承位配合均按照实际装配公差进行建模预留，可直接用于自动化设备的整机装配干涉检查、运动仿真演示，也可作为工业设计场景中的标准动力部件素材使用，模型的结构比例协调，细节还原度高，能够满足机械设计、机电一体化方案展示、产品装配培训等多场景的使用需求。
