电机驱动七叶螺旋桨动力总成结构设计

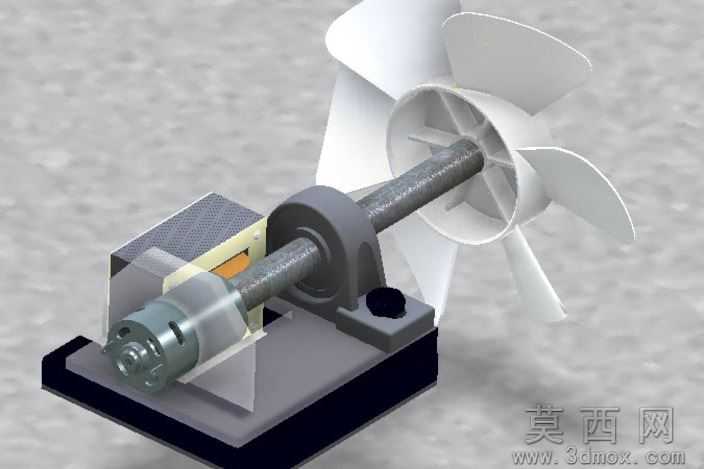

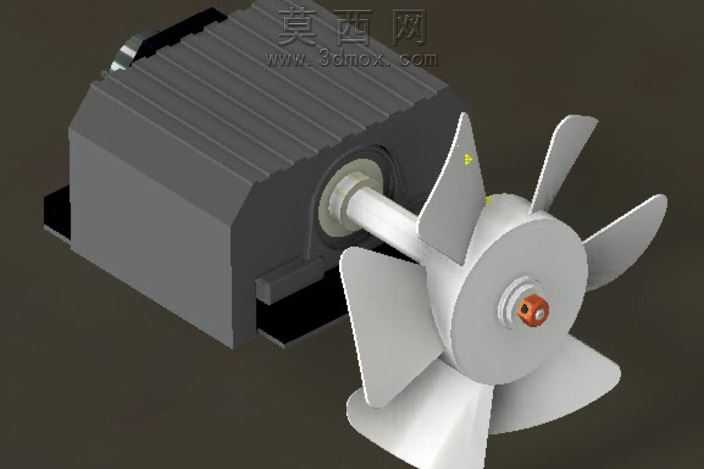

本作品为电机驱动螺旋桨动力系统的三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中优先保证各部件的装配干涉校验与运动逻辑合理性。首先完成驱动电机主体的建模，针对电机外壳的散热筋结构采用阵列特征快速生成，保证散热筋的间距均匀、凸起高度一致，还原工业电机外壳的散热结构特征，电机端盖与输出轴的配合位置严格按照同轴度约束进行装配定位，避免后续传动出现偏心问题。传动输出轴部分采用阶梯轴结构设计，分别匹配电机内轴承位、轴伸密封位与螺旋桨安装位的不同直径需求，轴端设置锁紧固定结构，用于螺旋桨安装后的轴向限位，防止运转过程中桨叶发生轴向窜动。螺旋桨部分采用七叶大侧斜构型设计，单片桨叶通过曲面放样生成，先绘制不同半径截面的翼型轮廓线，通过引导线连接各截面生成光滑的桨叶曲面，再对桨叶根部做圆角过渡处理降低应力集中，完成单片桨叶后通过圆周阵列生成全部七片桨叶，保证各桨叶的安装角、曲面曲率完全一致，避免运转时出现动不平衡问题。材质渲染阶段，电机外壳采用深灰色哑光铸铁材质，调整粗糙度参数还原铸铝壳体的磨砂质感，输出轴采用亮银色金属材质，添加轻微的反光效果表现机加工金属的表面特征，螺旋桨桨叶采用浅灰白色哑光工程塑料材质，轴端锁紧件采用橙红色金属材质做视觉区分，整体渲染采用柔和的侧方打光，清晰展现各部件的结构轮廓与装配关系。设计过程中重点校验了电机输出轴与螺旋桨安装孔的配合公差，对桨叶与电机端盖的安全间隙做了预留，保证运转时桨叶不会与电机壳体发生刮碰，整体结构紧凑，可直观展示电驱螺旋桨系统的动力传递路径与各部件的装配关系，可用于动力系统原理展示、结构教学参考等场景。
