300x250规格通讯配套缩小件结构设计

　　在通讯机房布线、户外通讯基站设备集成、弱电井通讯线路整理的现场作业里，这类缩小件是很常见的配套结构件，很多刚入行的结构设计师容易忽略这类小构件的设计合理性，往往到现场安装调试阶段才发现尺寸偏差、安装位不匹配的问题，轻则需要现场裁切打磨返工，重则影响整个通讯链路的布线规整度，甚至挤压线缆造成信号传输损耗。从实际工程应用的角度看，这款300x250规格的缩小件，核心作用是实现不同尺寸规格通讯设备、布线槽道之间的过渡衔接，解决通讯集成场景里大规格槽道转接小容量布线区间的尺寸差问题，避免线缆在转接位置出现过度弯折、悬空受力的情况，同时能给转接位置的线缆提供规整的收纳边界，减少后期运维时线路排查的难度。

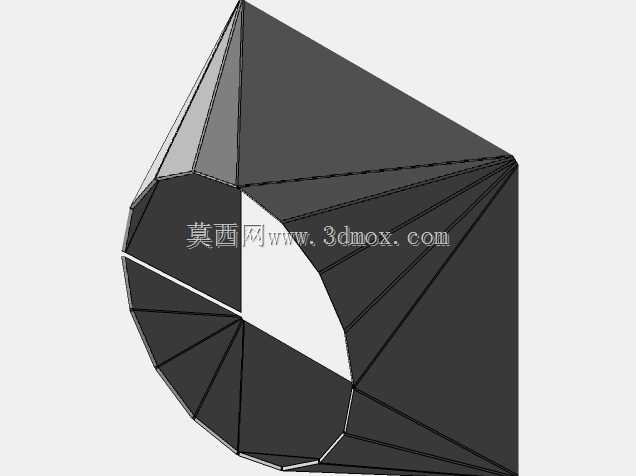

　　设计这类构件的时候，首先要卡准的就是安装边界尺寸，300mm和250mm的两个对接端面分别对应常规通讯布线里的两种主流槽道规格，设计时两个对接面的法兰边预留了统一的安装孔位间距，和市面主流的PVC、金属通讯槽道的孔位完全匹配，不需要现场重新打孔定位，能直接通过标准紧固件完成对接固定。构件主体采用阶梯式的变径结构，过渡段的倾斜角度经过实际布线验证，控制在线缆最小弯曲半径允许的范围内，不管是网线、光纤还是通讯电源线，在经过这个转接段的时候都不会出现弯折角度超标的情况，能有效保护线芯和光纤纤芯，降低长期使用过程中线缆破损、信号衰减的概率。

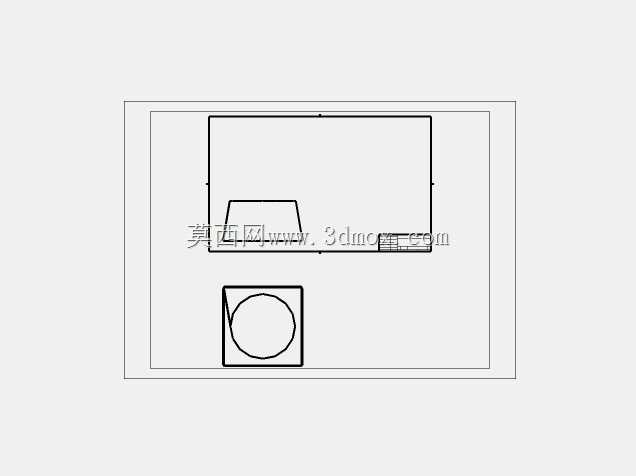

　　从结构细节上看，构件上预留的方形带圆形开孔的区域，是专门为穿线固定座设计的安装位，这个位置可以安装线缆固定锁头，把进出转接段的线缆做分层固定，避免线缆受外力拉扯时直接作用在设备接线端子上，很多现场出现的通讯端口松脱故障，本质上就是转接位置没有做线缆抗拉固定，外力直接传导到端口导致的。主体的矩形腔体内部没有多余的加强筋凸起，整个内壁保持平整光滑，不会在穿线的时候刮伤线缆外护套，腔体的内部净空间经过核算，能满足该规格下满配线缆的敷设空间要求，不会出现线缆挤压堆叠的情况，也能给后期线路扩容预留一定的余量。

　　在实际选型使用的时候，需要注意这个构件的安装方向，大尺寸端面对应上游的大规格槽道，小尺寸端面对应下游的设备进线端或者小规格槽道，两个对接端面的贴合位置要加装密封胶条，如果是用在户外基站场景，还能起到防尘防水的作用，避免雨水、灰尘顺着槽道进入通讯设备内部造成故障。构件的壁厚设计兼顾了结构强度和安装便利性，不会因为壁厚过薄导致对接后出现形变，也不会因为壁厚过大增加不必要的重量，给安装作业带来额外负担。很多通讯集成项目里，这类转接构件往往是容易被忽略的细节，但恰恰是这些小构件的设计合理性，直接影响整个通讯系统的施工效率和长期运行稳定性，在三维建模阶段就把安装孔位、过渡角度、内部空间、固定点位都校准到位，能大幅减少现场施工的调整工作量，也能降低后期运维的故障概率。
